Uni-T UTG4254X Funktionsgenerator netdrevet 1 µHz - 250 Hz 4-kanals Sinus , Firkant , Rampe, Støj , Arbitrær

En UNI-T digitalt oscilloskop/funktionsgenerator frontpanel, der viser CH1-menuindstillinger og bølgeformkontroller, med knapper, knapper og fire kanalindgange.

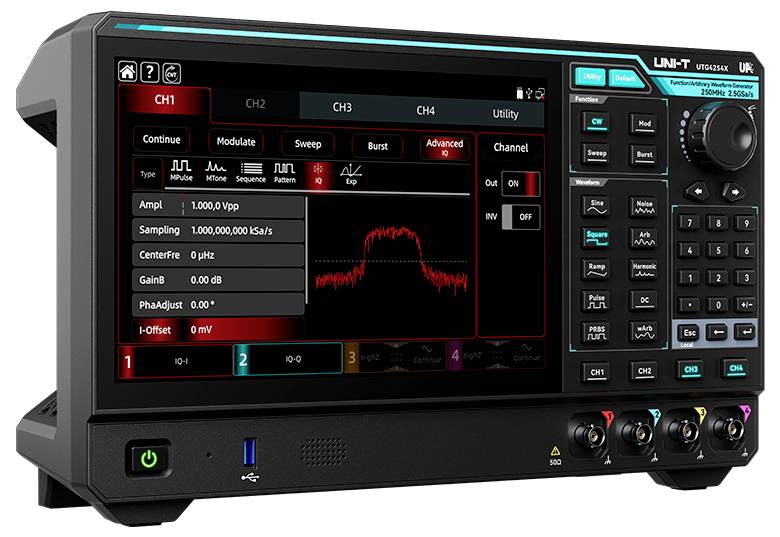

Håndholdt elektrisk testinstrument med berøringsskærm, der viser CH1 bølgeformindstillinger og en rød bølgeformvisning, plus kontrolknapper og indgangsjacks på højre side og bunden.

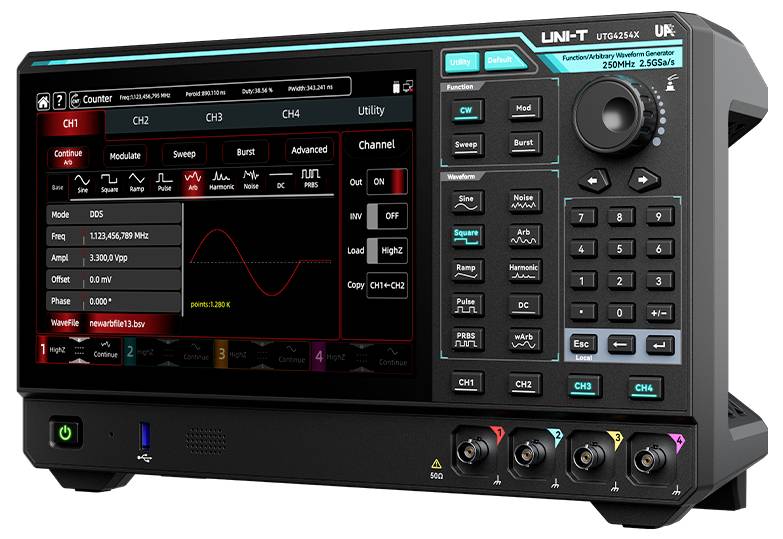

UNI-T digitalt signalgenerator med touchscreen-bølgeformkontrol, tastatur og fire udgangkanaler til generering af testsignaler.

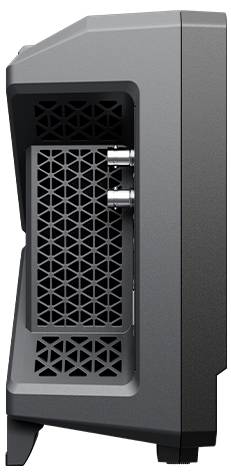

Sidevisning af en sort og grå elektronisk enhed eller højttaler med et perforeret frontventilas og to metalforbindelser på siden.

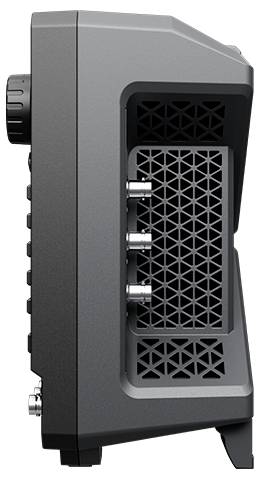

Tætbillede af et grårfarvet elektronisk apparats sidepanel med et ventileret gitter og tre metalforbindelsesporte, sandsynligvis til kamera- eller lydudstyr.

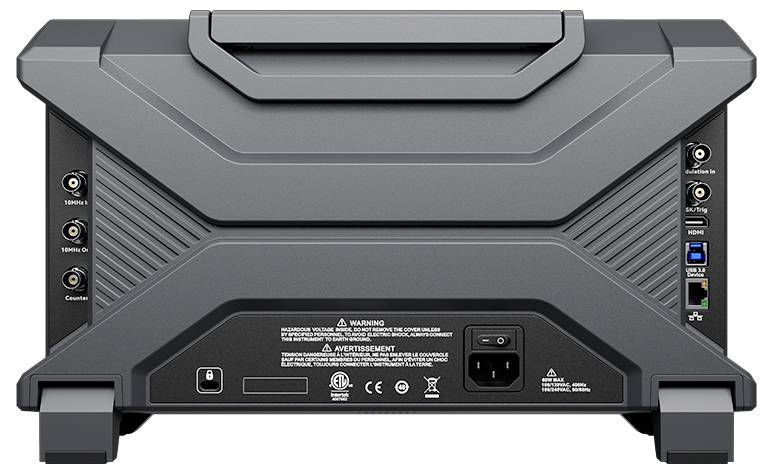

Bagtilsyn af en robust monitor eller skærm med flere indgangsporte, strømstik og stativfæstninger synlige.
1/6
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Rapporter juridiske bekymringer

Højdepunkter og detaljer

Funktionsgeneratorer

  • Maks. Udgangsfrekvens: 250 MHz
  • Afsøgningshastighed 2,5 GSa/s
  • Vertikal opløsning 16-bit
  • 4 kanaler
  • Arbitrær bølgeformlængde: 128 Mpts
  • Display 10,1" TFT LCD-touchscreen

Tekniske specifikationer

  • 10,1 tommer Capacitive touchscreen
  • 4 uafhængige kanaler fuld effekt
  • Støjoverlapning (SNR)
  • Digital protokoloutput (SPI, I2C, UART)
  • Avancerede funktioner (Multi-Pulse, Multi-Tone, Sequence, Pattern, i/Q, ekspression)
Signaludgangsform

Sinus, rektangel, ramper/trekant, impuls, harmonisk, støj, PRBS, DC, arbitrær

Produkttype

Funktionsgenerator netdrevet

Frekvensområde

1 µHz - 250 Hz

Signal-udgangsformer

Sinus

Firkant

Rampe

Støj

Arbitrær

Frekvensområde sinus

1 µHz – 250 MHz

Klirfaktor sinus

0,07 %

Frekvensområde rektangel

1 µHz – 100 MHz

Stigetid firkant

2 ns

Visning

LCD

Frekvensområde triangel

1 µHz – 20 MHz (Rampenwelle) Hz

Frekvensområde ARB

1 µHz – 50 MHz (DDS-Modus) Hz

Fabriksstandard

Swept-frequency-funktion

Ja (sweep: Lineær, logaritmisk, liste, trin)

Intern modulation

AM, FM, PM, DSB-AM, QAM ASK, FSK, 3FSK, 4FSK, PSC, BPSK, QPSK, OSK, PWM, SUM

Ekstern modulation

AM, FM, PM, DSB-AM, ASK ALDERSGRÆNSE, PSK, OSK, PWM, SUM

VCF

Ja (understøtter frekvenswobbling og analog/digital modulationsstyring via eksterne indgange)

Trigger (synkron)

Internt, eksternt (stigende/faldende flanke), manuelt

Gate (asynkron)

Ja (gated Burst Mode)

Ekstern frekvensmåling

Ja (integreret frekvenstæller: 100 MHz - 800 MHz, 8 digits/s)

Dim.

(B x H) 361 mm x 209 mm

Vægt

4.5

Antal kanaler

4-kanals

Frekvens (max.)

250 Hz

Frekvens (min. )

1 µHz

Specifikationer

inkl. frekvenstæller

kalibrering tjenester

Arbejdskalibrering uden certifikat

Målekategori

CAT II

Bredde

361 mm

H

209 mm

Interfaces

USB-host

USB-Device

LAN

HDMI

Spænding strømforsyning

230 V/AC

Type

UTG4254X

Dokumenter og downloads

Datablad

Datablad 3837315 Uni-T UTG4254X Funktionsgenerator netdrevet 1 µHz - 250 Hz 4-kanals Sinus , Firkant , Rampe, Støj , Arbitrær

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3837315 Uni-T UTG4254X Funktionsgenerator netdrevet 1 µHz - 250 Hz 4-kanals Sinus , Firkant , Rampe, Støj , Arbitrær

Beskrivelse

UTG4254X leverer 250 MHz udgangsfrekvens på fire tilsvarende kanaler ved 2,5 GSa/s afsøgningshastighed og 16 bit vertikal opløsning. DDS-teknologien genererer præcise, stabile signalformer med hurtige firkantsignaler. Omfattende analoge og digitale modulationstyper, PRBS, sweep- og burst-drift samt de avancerede signalformer Multi-Pulse, Sequence, Multi-Tone, IQ og Pattern. Med 128 Mpts arbitrærhukommelse, integreret signalform-editor, frekvenstæller og 10,1-tommer-TFT-LCD-touchscreen kan apparatet anvendes til mange formål inden for udvikling, uddannelse og generel elektronikkontrol.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

  • Forvrængningsfrit signaloutput: Fejlfrit dynamikområde på -80 dBc og lavt jitter for rene, stabile signaler
  • Hurtige flanketider: Flanketid op til 2 ns, minimal impulsbredde ≥3 ns, finindstilling i 100-ps-trin, flanketid pr. impuls kan indstilles
  • Fire uafhængige kanaler: Samtidig output på alle kanaler til parallel- og test af flere apparater
  • Kanalkokobling & signaladdition: Frekvens, amplitude og fase kan kobles frit, udgange kan kombineres (for eksempel CH1 = CH1 + CH2 + CH3 + CH4)
  • 4-kanals synkronisering: Ændring til en kanal overfører sig automatisk til de øvrige tre
  • One-Click SNR: Overopladning af Gauss-støj til direkte vurdering af støjimmunitet
  • 15 MODULATIONSTYPER: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
  • Digital protokoloutput: SPI, I2O2 og UART
  • Højpræcisions frekvenstæller: Hardware-frekvenstæller med måleområde fra 100 MHz til 800 MHz
  • Arbitrærsignal-editor: Over 200 integrerede signalformer, bearbejdning på apparatet eller på PC med tegn- og matematikfunktioner
  • Udvidede signalformer som standard: Multi-Pulse, Multi-Tone, Sequence, Pattern, IQ og Exp

Inkluderet i leveringen

  • UTG4254X x1
  • Netkabel x1
  • USB-datakabel x1
  • BNC-BNC-kabel x4

Tip

Yderligere modeller
-UTG4164X: 4 kanaler, 160MHz udgangsfrekvens, 2,5 GSa/s optagelsesfrekvens, 16-bit vertikal opløsning, 128 Mpts arbitrær bølgeformlængde, 10,1" TFT-LCD-touchscreen
-UTG4104X: 4 kanaler, 100 MHz udgangsfrekvens, 2,5 GSa/s optagelseshastighed, 16-bit vertikal opløsning, 128 Mpts arbitrær bølgeformlængde, 10,1" TFT-LCD-touchscreen
