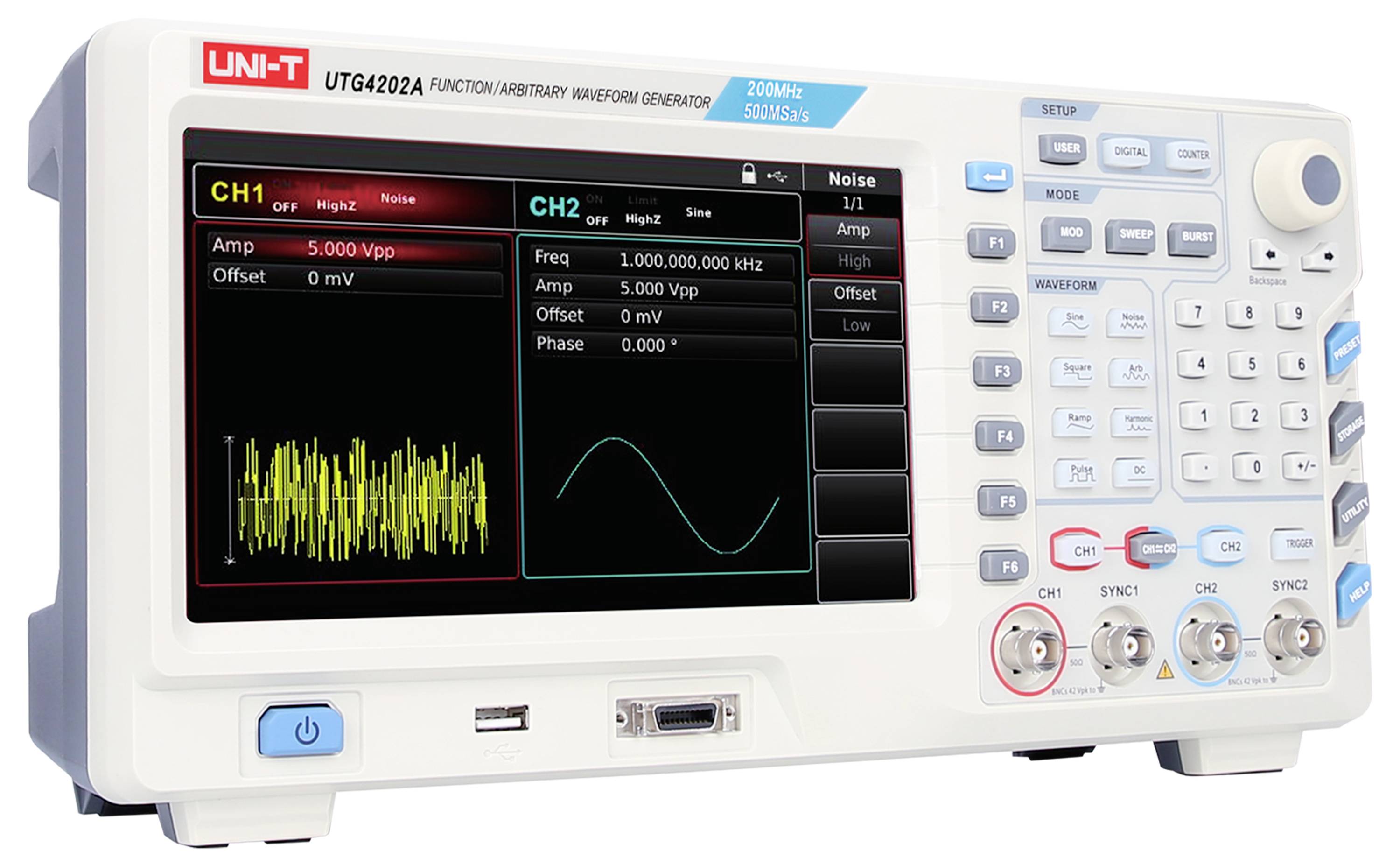

Uni-T UTG4202A Funktionsgenerator netdrevet 1 µHz - 200 MHz 2-kanals Arbitrær
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Funktionsgeneratorer
- Maks. Udgangsfrekvens: 200 MHz
- Afsøgningshastighed 500 MSa/sek.
- Vertikal opløsning 16-bit
- Kanaler: 2
- Arbitrær bølgeformlængde: 32 Mpts
- Display 8" TFT LCD
Tekniske specifikationer
- 8" (20,3 cm) TFT-farve-LCD, WVGA (800 x 480)
- 16-bit vertikal opløsning
- Digital protokoloutput (UART, I2C, SPI)
- Signaludgangsform
Sinus, rektangel, rampe, harmonisk aksel, impuls, støj, DC-spænding og arbitrær
- Produkttype
Funktionsgenerator netdrevet
- Frekvensområde
1 µHz - 200 MHz
- Signal-udgangsformer
Arbitrær
- Frekvensområde sinus
1 µHz bis 200 MHz
- Klirfaktor sinus
0,2 %
- Frekvensområde rektangel
1 µHz bis 60 MHz
- Stigetid firkant
5 ns
- Visning
LCD
- Frekvensområde triangel
1 µHz bis 5 MHz
- Frekvensområde ARB
1 µHz bis 50 MHz
Fabriksstandard
- Swept-frequency-funktion
Understøtter lineære og logaritmiske frekvenssweep
- Intern modulation
AM, FM, PM, ASK, FSK PSK, BPSK, QPSK, OSK, PWM, SUM, QAM
- Ekstern modulation
AM, FM, PM, ASK, FSK PSK, PWM, SUM
- VCF
Realiserer via ekstern, analog moduleringsindgang
- Trigger (synkron)
Internt, eksternt og manuelt
- Gate (asynkron)
Understøtter i Gaing-tilstand (Burst) via eksternt digitalt modulationsinterface
- Ekstern frekvensmåling
Integreret 6-bit frekvenstæller, område 100 MHz til 800 MHz
- Dim.
(B x H) 336 mm x 164 mm
- Vægt
3.5 kg
- Antal kanaler
2-kanals
- Frekvens (max.)
200 MHz
- Frekvens (min. )
1 µHz
- Specifikationer
Modulation
- Bredde
336 mm
- H
164 mm

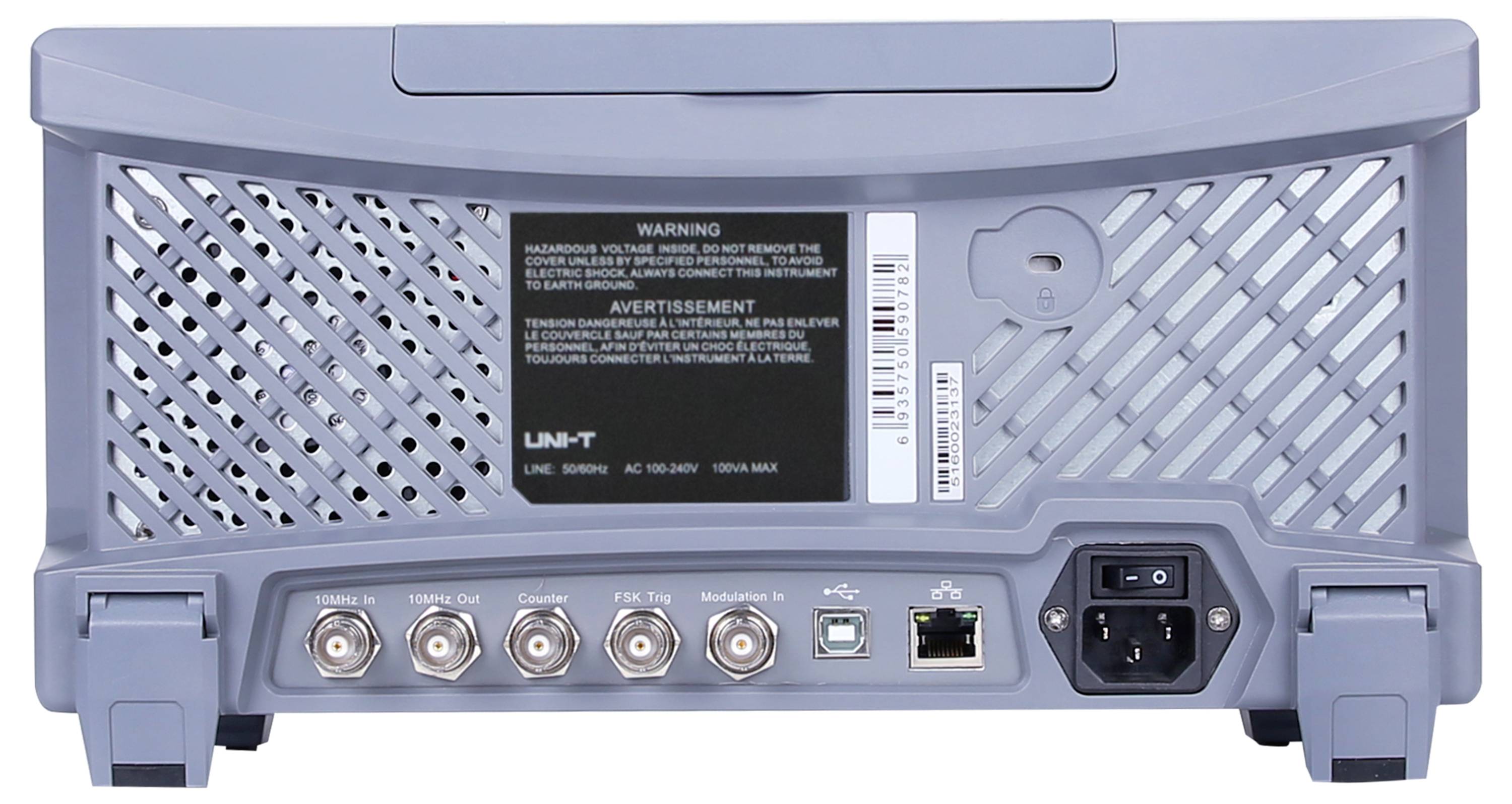

- Interfaces
USB-Device
USB-host
LAN
- Spænding strømforsyning
230 V/AC
- Type
UTG4202A
Dokumenter og downloads
Datablad
Datablad 3757392 Uni-T UTG4202A Funktionsgenerator netdrevet 1 µHz - 200 MHz 2-kanals Arbitrær
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3757392 Uni-T UTG4202A Funktionsgenerator netdrevet 1 µHz - 200 MHz 2-kanals Arbitrær
Beskrivelse
UTG4202A finder anvendelse på en lang række anvendelsesområder og integrerer flere signalformer, herunder funktionsgenerator, arbitrærsignalgenerator, pulsgenerator, harmoniseringsproduktion samt analoge og digitale modulationskilder. Det giver en høj afsøgningshastighed på op til 500 MSA/s samt en maksimal bølgeform på op til 32 MPT. Til generering af stabile, præcise og forvrængningsfattige signaler anvender UTG4202A Direct-Digital-Synthesizer-teknologi (DDS). En brugervenlig grænseflade med en højopløselig 8 -tommer skærm samt et gennemtænkt betjeningsfeltlayout sørger for en effektiv og komfortabel betjening.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Mange modulationstyper: Understøttelse af AM, FM, PM samt digitale modulationer som for eksempel ASK, FSK, PSK, QAM og meget mere

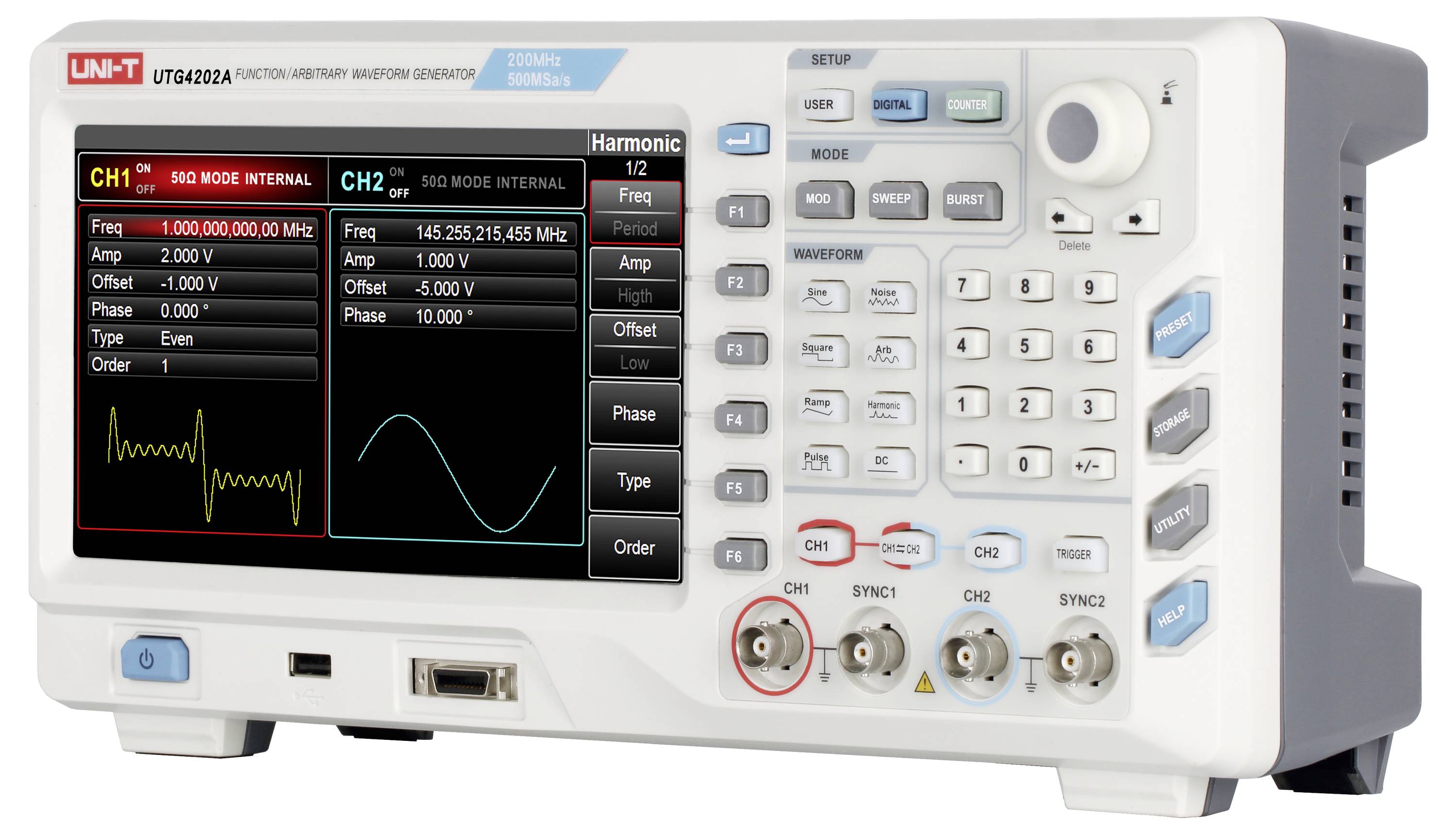

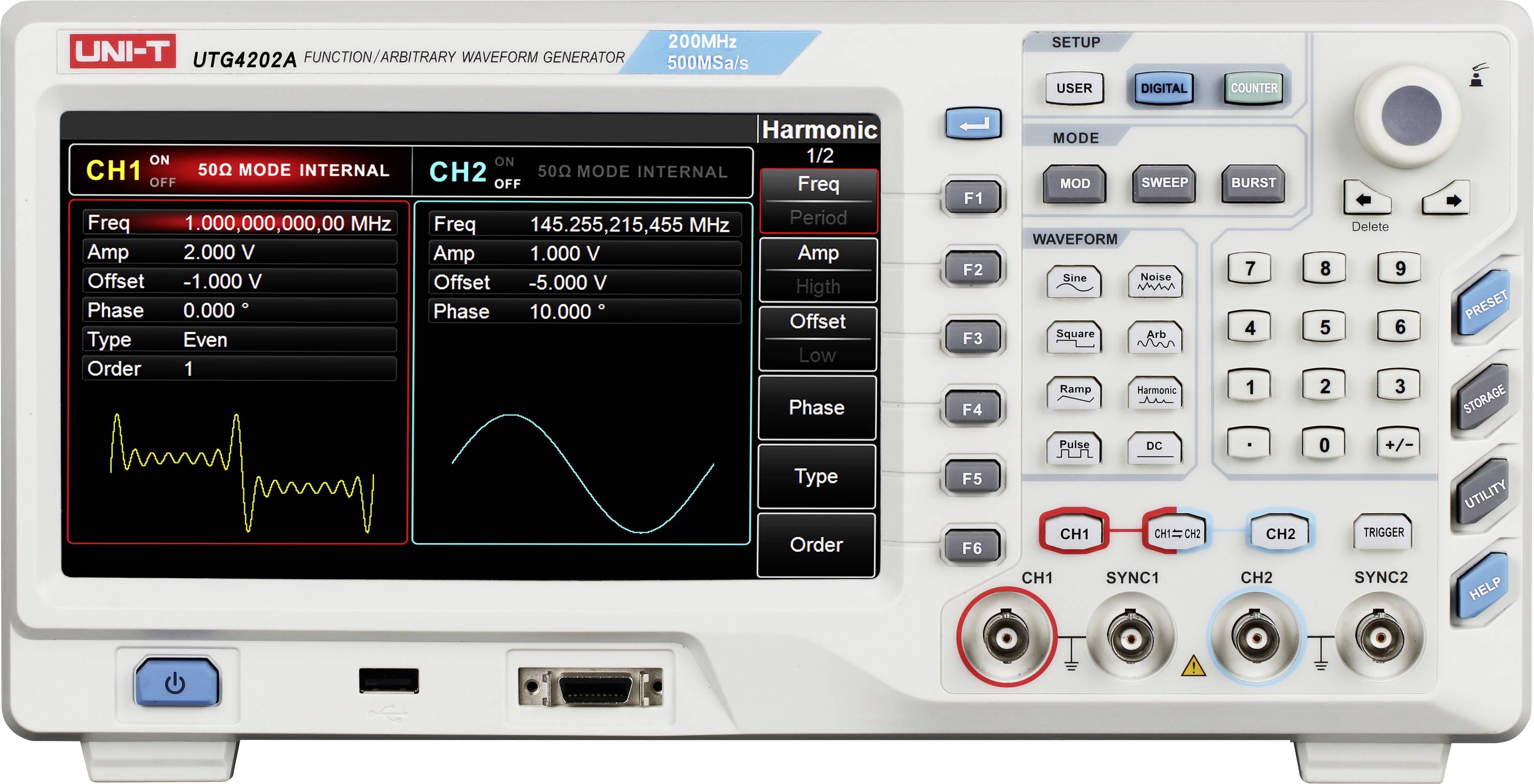

- Harmonisk udgangsfunktion: Op til 16 harmoniske kan indstilles frit (orden, amplitude, fase)
- 32 Mpts hukommelsesdybde & 7 GB hukommelse: Stor arbitrærbølgeform-hukommelseskapacitet og omfattende intern hukommelse
- Sweep-funktion: Lineære og logaritmiske sweep-tilstande
- Digitale interfaces (valgfrit): Understøtter SPI, I2O2 og UART
Inkluderet i leveringen
- UTG4202A x 1
- Netkabel x 1
- USB-kabel x 1
- BNC-BNC-gennemgangsledning × 4
Tip
Yderligere modeller
- UTG4082A: 80 MHz udgangsfrekvens, 500 MSA/s optagelseshastighed, 16-bit opløsning, 2 kanaler, 32 Mpts arbitrærbølgelængde, 8" TFT LCD-touchscreen.
- UTG4122A: 120 MHz udgangsfrekvens, 500 MSA/s optagelseshastighed, 16-bit opløsning, 2 kanaler, 32 Mpts arbitrærbølgelængde, 8" TFT LCD-SKÆRM
- UTG4162A: 160 MHz udgangsfrekvens, 500 MSA/s optagelseshastighed, 16-bit opløsning, 2 kanaler, 32 Mpts arbitrærbølgelængde, 8" TFT LCD-touchscreen.
