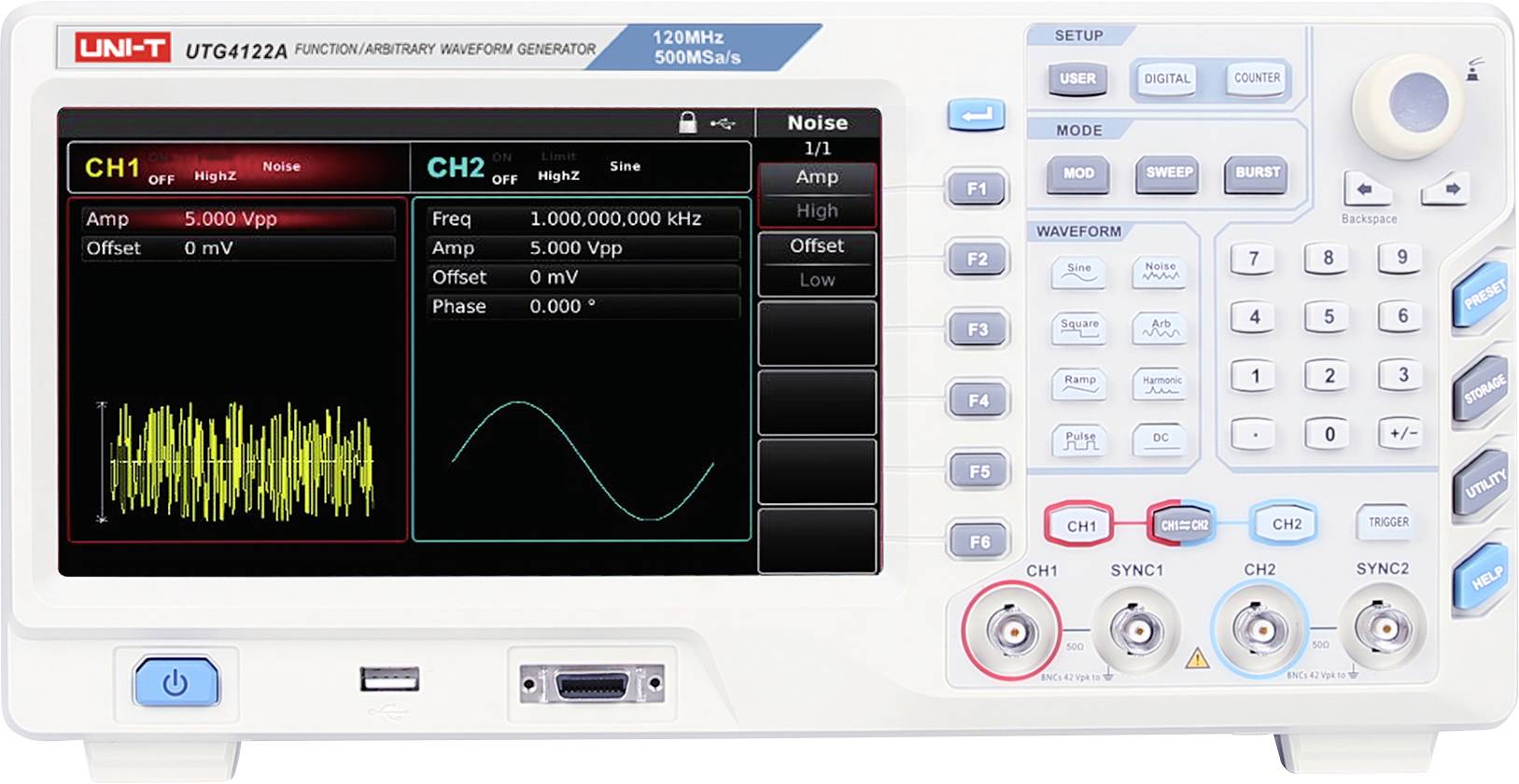

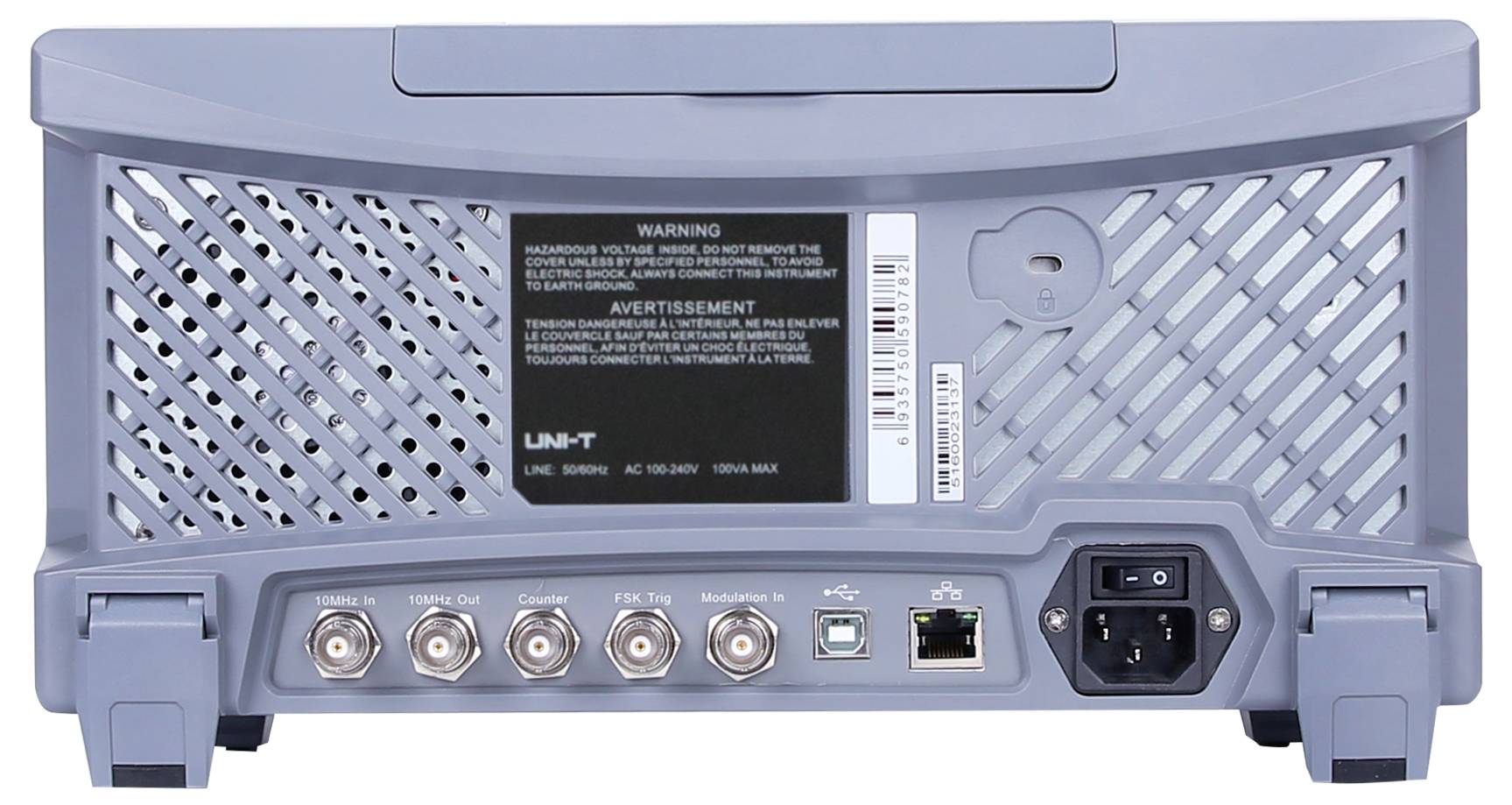

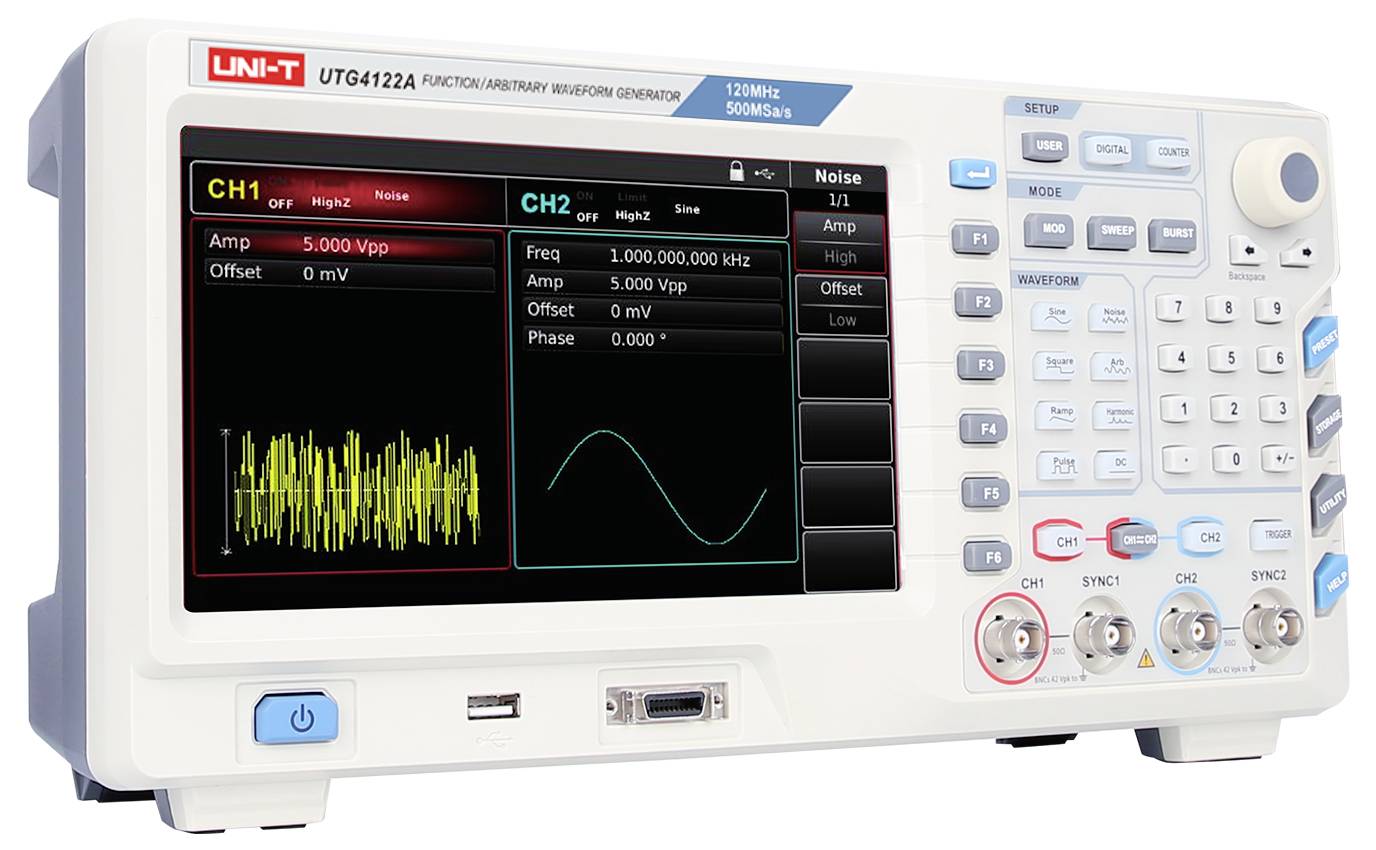

Uni-T UTG4122A Funktionsgenerator netdrevet 1 µHz - 120 MHz 2-kanals Arbitrær
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Funktionsgeneratorer
- Maks. Udgangsfrekvens: 120 MHz
- Afsøgningshastighed 500 MSa/sek.
- Vertikal opløsning 16-bit
- Kanaler: 2
- Arbitrær bølgeformlængde: 32 Mpts
- Display 8" TFT LCD
Tekniske specifikationer
- Signaludgangsform
Sinus, rektangel, rampe (trekant), impuls, støj, DC-spænding, oversvingninger, arbitrær
- Produkttype
Funktionsgenerator netdrevet
- Frekvensområde
1 µHz - 120 MHz
- Signal-udgangsformer
Arbitrær
- Frekvensområde sinus
1 µHz - 120 MHz
- Klirfaktor sinus
0,2 %
- Frekvensområde rektangel
1 µHz bis 40 MHz
- Stigetid firkant
6 ns
- Visning
LCD
- Frekvensområde triangel
1 µHz bis 3 MHz
- Frekvensområde ARB
1 µHz bis 30 MHz
Fabriksstandard
- Swept-frequency-funktion
Lineær og logaritmisk
- Intern modulation
AM, FM, PM, ASK, FSK PSK, BPSK, QPSK, OSK, PWM, SUM, QAM
- Ekstern modulation
AM, FM, PM, ASK, FSK PSK, PWM, SUM
- VCF
Understøttet med ekstern analog modulation
- Trigger (synkron)
Internt, eksternt, manuelt
- Gate (asynkron)
Understøtter i gating-tilstand (burst) via ekstern trigger
- Ekstern frekvensmåling
Integreret 6-bit frekvenstæller, område 100 MHz til 800 MHz
- Dim.
(B x H) 336 mm x 164 mm
- Vægt
3.5 kg
- Antal kanaler
2-kanals
- Frekvens (max.)
120 MHz
- Frekvens (min. )
1 µHz
- Specifikationer
Modulation
- Bredde
336 mm
- H
164 mm
- Interfaces
USB-host
USB-Device
LAN
- Spænding strømforsyning
230 V/AC
- Type
UTG4122A
Dokumenter og downloads
Datablad
Datablad 3757390 Uni-T UTG4122A Funktionsgenerator netdrevet 1 µHz - 120 MHz 2-kanals Arbitrær
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3757390 Uni-T UTG4122A Funktionsgenerator netdrevet 1 µHz - 120 MHz 2-kanals Arbitrær
Beskrivelse
UTG4122A anvendes til mange forskellige anvendelsesområder og integrerer flere signalformer, herunder funktionsgenerator, arbitrærsignalgenerator, pulsgenerator, harmoniskeproduktion samt analoge og digitale modulationskilder. Det giver en høj afsøgningshastighed på op til 500 MSA/s samt en maksimal bølgeform på op til 32 MPT. Til generering af stabile, præcise og forvrængningsfattige signaler anvender UTG4122A Direct-Digital-Synthesizer-teknologi (DDS). En brugervenlig grænseflade med en højopløselig 8 -tommer skærm samt et gennemtænkt betjeningsfeltlayout sørger for en effektiv og komfortabel betjening.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Mange modulationstyper: Understøttelse af AM, FM, PM samt digitale modulationer som for eksempel ASK, FSK, PSK, QAM og meget mere
- Harmonisk udgangsfunktion: Op til 16 harmoniske kan indstilles frit (orden, amplitude, fase)
- 32 Mpts hukommelsesdybde & 7 GB hukommelse: Stor arbitrærbølgeform-hukommelseskapacitet og omfattende intern hukommelse
- Sweep-funktion: Lineære og logaritmiske sweep-tilstande
- Digitale interfaces (valgfrit): Understøtter SPI, I2O2 og UART
Inkluderet i leveringen
- UTG4122A x 1
- Netkabel x 1
- USB-kabel x 1
- BNC-BNC-gennemgangsledning × 2
Tip
Yderligere modeller
- UTG4082A: 80 MHz udgangsfrekvens, 500 MSA/s optagelseshastighed, 16-bit opløsning, 2 kanaler, 32 Mpts arbitrærbølgelængde, 8" TFT LCD-touchscreen.
- UTG4162A: 160 MHz udgangsfrekvens, 500 MSA/s optagelseshastighed, 16-bit opløsning, 2 kanaler, 32 Mpts arbitrærbølgelængde, 8" TFT LCD-touchscreen.
- UTG4202A: 200 MHz udgangsfrekvens, 500 MSA/s optagelseshastighed, 16-bit opløsning, 2 kanaler, 32 Mpts arbitrærbølgelængde, 8" TFT LCD-SKÆRM
