Uni-T UTG2082X Funktionsgenerator netdrevet 80 Hz (max) 2-kanals Arbitrær

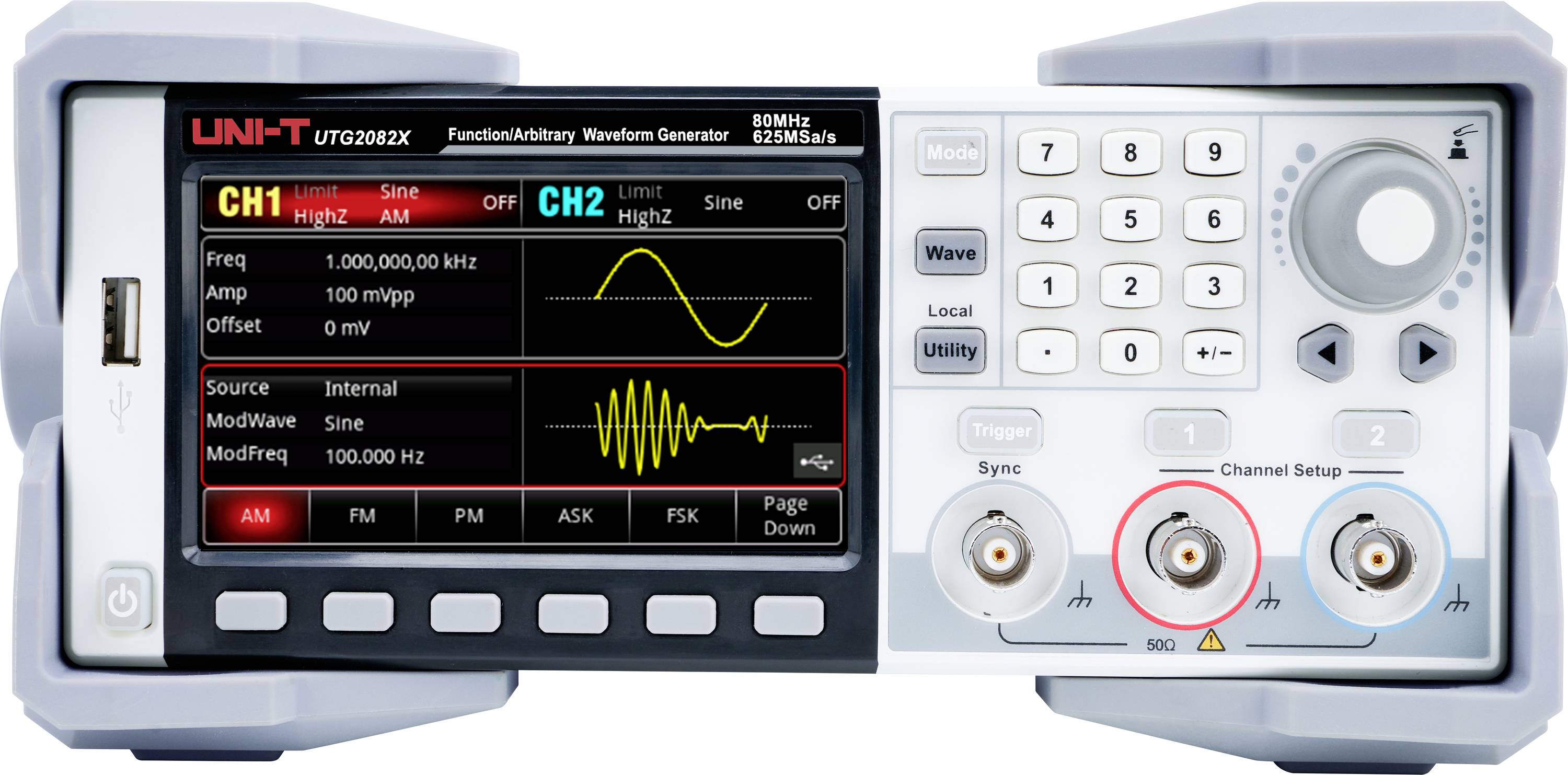

En funktionsgenerator med digitalt display viser sinusformede bølgeformer for to kanaler. Displayet viser frekvens og amplitude.

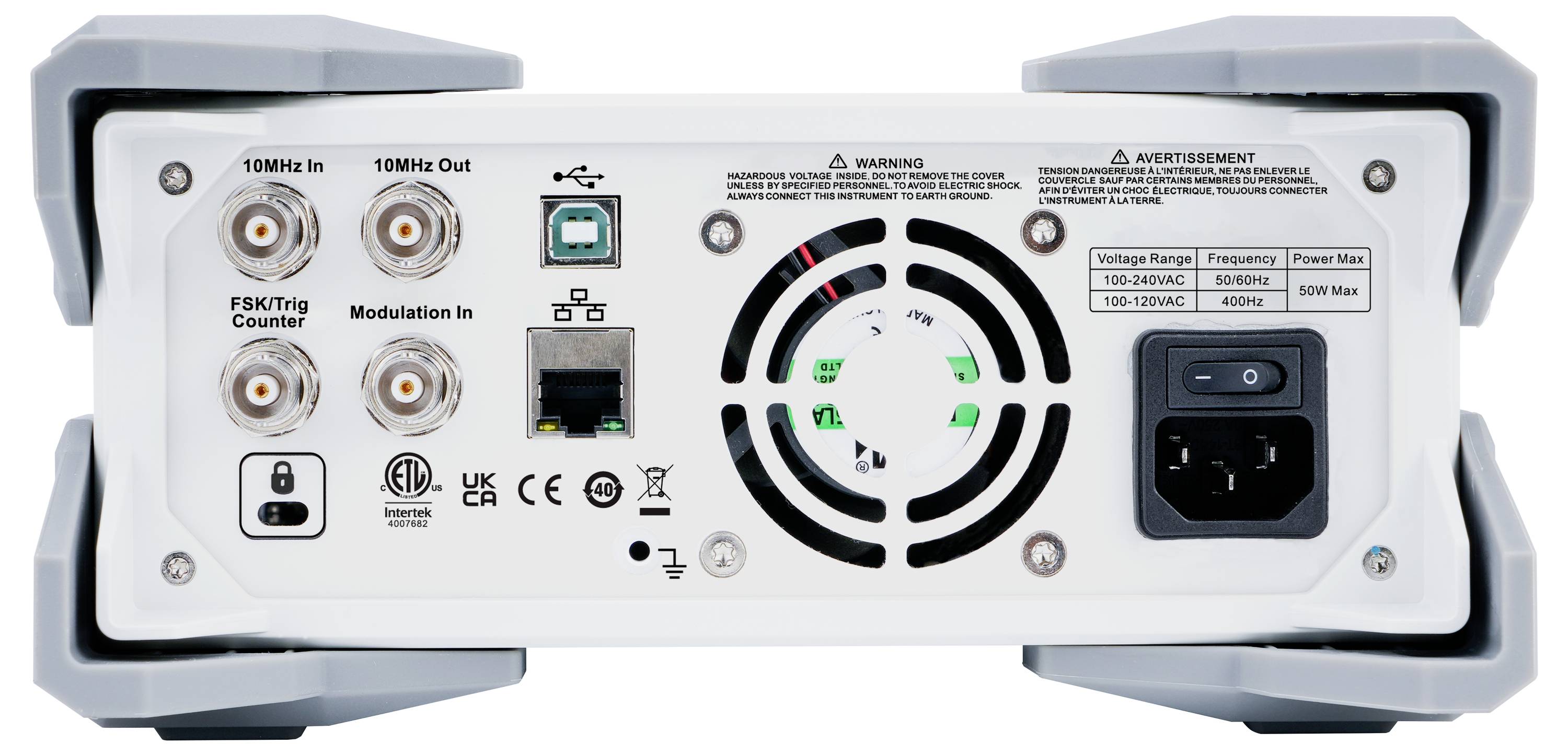

Bagsiden af en elektronisk enhed med tilslutninger: 10 MHz In, 10 MHz Out, FSK/Trig, Modulation, en ventilator og et netstrømsstik.

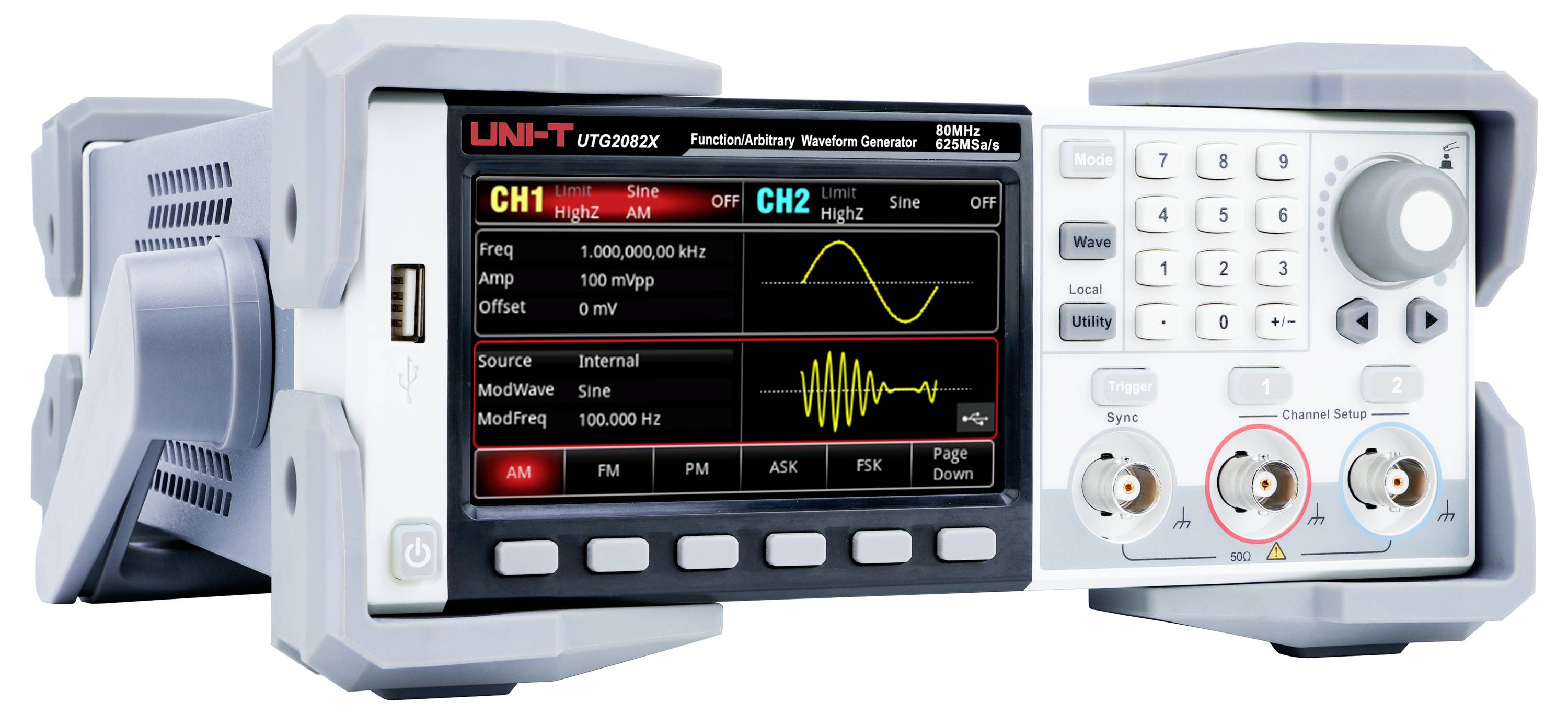

Frekvens-generator med display. Viser to bølgeformer: gul sinusbølge på kanal 1 og gul firkantbølge på kanal 2. Knapper og betjeningselementer er til stede.

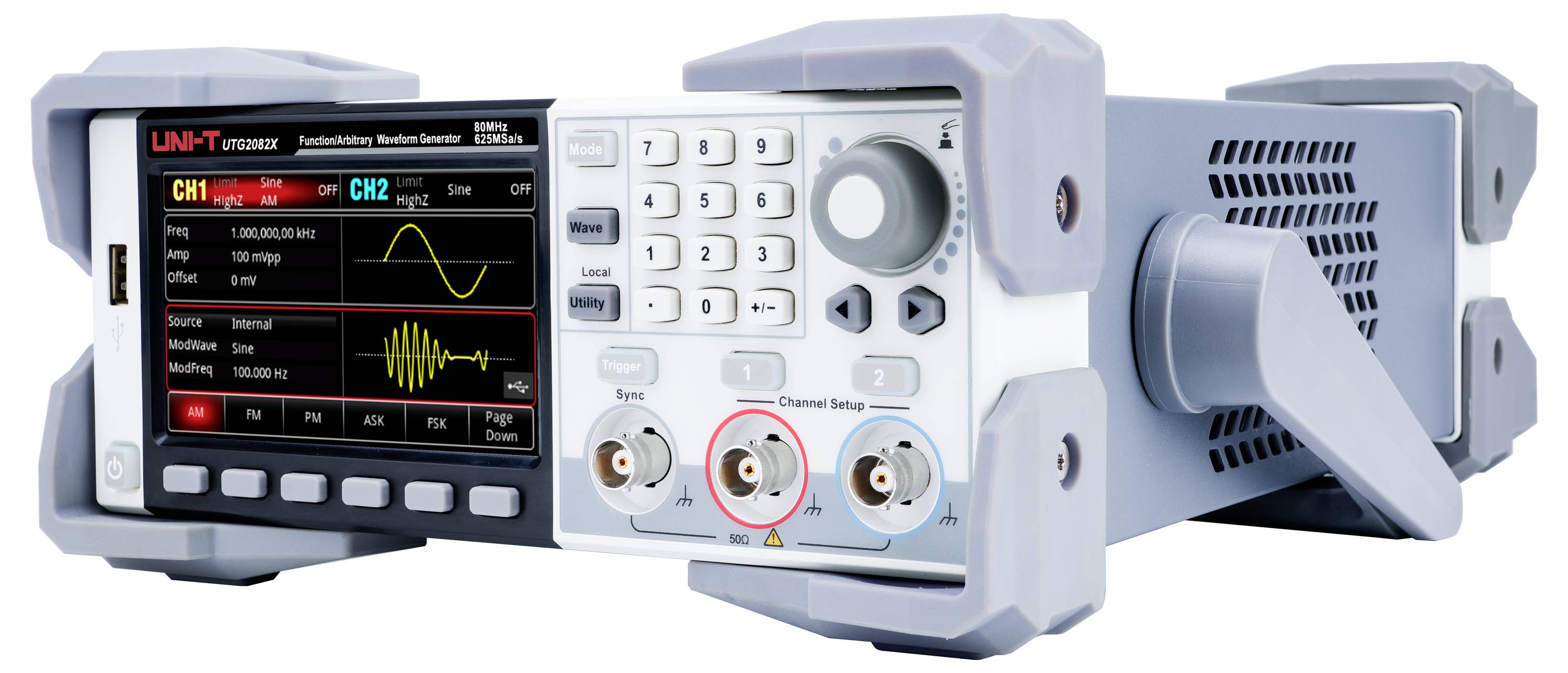

En funktionsgenerator med dobbelt kanal, hvor bølgeformer vises på en skærm, med betjeningsknapper og tilslutninger synlige.
1/4
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Rapporter juridiske bekymringer

Højdepunkter og detaljer

Funktionsgeneratorer

  • - Maks. Udgangsfrekvens: 80 MHz
  • - Afsøgningshastighed 625 MSA/sek.
  • - Vertikal opløsning 16 bit
  • - Kanaler 2
  • - Arbitrærbølgelængde: 64 Mpts
  • Display 4,3" TFT-LCD

Tekniske specifikationer

Produkttype

Funktionsgenerator netdrevet

Frekvensområde

80 Hz (max)

Signal-udgangsformer

Arbitrær

Visning

LCD

Fabriksstandard

Dim.

(B x H) 190 mm x 330 mm

Vægt

3 kg

Antal kanaler

2-kanals

Frekvens (max.)

80 Hz

Specifikationer

Modulation

Bredde

190 mm

H

330 mm

Spænding strømforsyning

Netdrevet

Type

UTG2082X

Dokumenter og downloads

Datablad

Datablad 3400014 Uni-T UTG2082X Funktionsgenerator netdrevet 80 Hz (max) 2-kanals Arbitrær

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3400014 Uni-T UTG2082X Funktionsgenerator netdrevet 80 Hz (max) 2-kanals Arbitrær

Instruktioner for brug og sikkerhed 3400014 Uni-T UTG2082X Funktionsgenerator netdrevet 80 Hz (max) 2-kanals Arbitrær

Instruktioner for brug og sikkerhed 3400014 Uni-T UTG2082X Funktionsgenerator netdrevet 80 Hz (max) 2-kanals Arbitrær

Beskrivelse

UTG2082X er en funktions-/arbitrærbølgeformgenerator, der med DDS-teknologi muliggør en stabil og præcis bølgeform. Den understøtter en maksimal udgangsfrekvens på 80 MHz, en afsøgningshastighed på 625 MSA/s og en 16-bit-opløsning for at sikre en høj signalnøjagtighed. Med 2 kanaler, en 64 Mpts bølgeformlængde og en 4,3" TFT LCD-touchscreen giver UTG2082X en brugervenlig betjening og høj pålidelighed, ideel ideal til laboratorier, uddannelsesinstitutioner og signaltests.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

  • - 4,3" touch-display: Højtopløseligt 4,3" display med touch-betjening for en hurtigere og nemmere styring af enheden.
  • Tilsvarende effekt på begge kanaler: Høj udgang med stor amplitude – begge kanaler har en fuldstændig amplitude på 20 Vpp ved frekvenser op til 20 MHz.
  • - Lav forvrængning: Fremragende harmonisk forvrængning med et uforstyrret dynamikområde på -80 dBc.
  • - Lav jitter: Avanceret digital pickupteknologi sørger for en stabil og præcis signalgengivelse.
  • - Hurtig kantstyring: Den nye generation af yderst præcise, brede dynamiske pulsbølger giver en minimal pulsbredde på 8 ns. Pulsbredden kan indstilles fint med en minimal trinbredde på 100 hk og giver mulighed for at producere højere oversvingninger.
  • - Høj signal-Rausch-afstand (SNR): En lille signaloverlapning med en stor DC-komponent reducerer udgangsstøj og øger signal-støj-afstand (SNR). (CH1-signalet i illustrationen genereres af UTG2000X-serien.)
  • - Mange modulationstilstande: Understøttelse af 15 modulationstyper, herunder AM, FM, PM, DSB-DG66:DG70AM, ASK, FSK, PSC, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM OG PWM.
  • - Kanalsamling: Signaler kan kombineres med SUM-funktion eller kanalstabling for at opnå indstillelige SNR-signaler og Dual-Tone-multifrekvenssignaler.
  • - Arbitrærbølgeeditor: Arbitrærbølgeeditor giver mulighed for oprettelse af individuelle kurveformer ved at indføje standardbølger eller frit tegne.

Inkluderet i leveringen

  • - UTG2082X (2CH, 80MHz)
  • - Strømkabel × 1
  • - USB-kabel x 1
  • - BNC-BNC-kabel × 1
  • - BNC-kabel med røde og sorte krokodillenæb × 1
  • - Flersprogede sikkerhedsanvisninger
  • Kort vejledning
  • - Kalibreringscertifikat

Tip

Yderligere modeller
- UTG2122x: 120 MHz udgangsfrekvens, 625 MSA/s optagelseshastighed, 16-bit opløsning, 2 kanaler, 64 Mpts arbitrærbølgelængde, 4,3" TFT LCD-touchscreen.
- UTG2062X: 60 MHz udgangsfrekvens, 625 MSA/s optagelseshastighed, 16-bit opløsning, 2 kanaler, 64 Mpts arbitrærbølgelængde, 4,3" TFT LCD-touchscreen.
