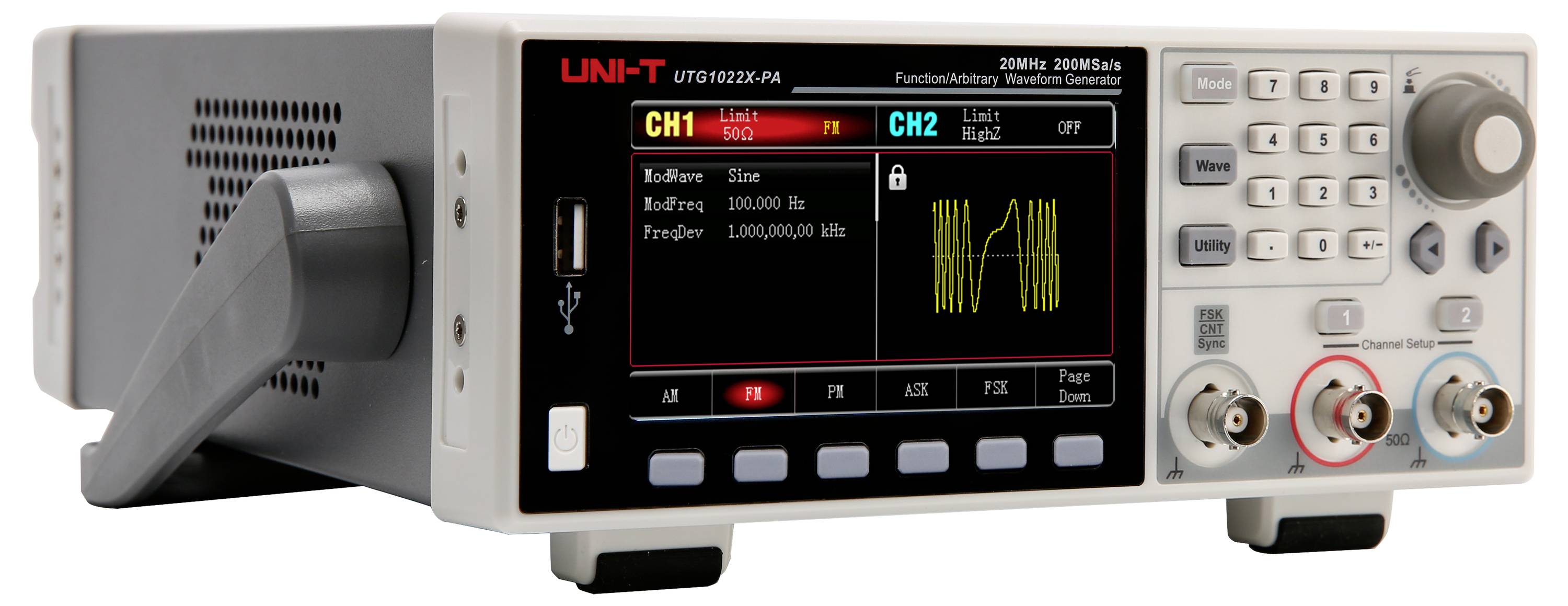

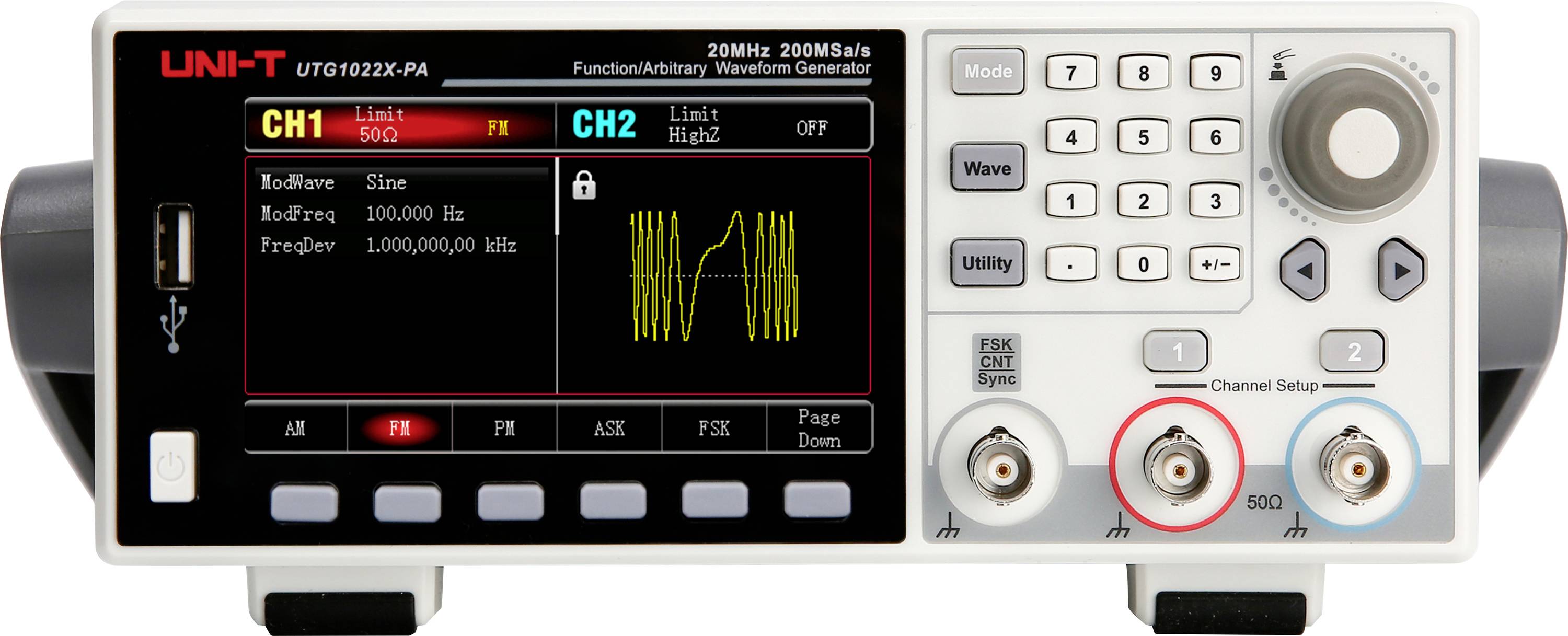

Uni-T UTG1022X-PA Funktionsgenerator netdrevet 1 µHz - 20 MHz 2-kanals Arbitrær
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Funktionsgeneratorer
- Maks. Udgangsfrekvens: 20 MHz
- Afsøgningshastighed 200 MMSa/s.
- Vertikal opløsning 16-bit
- Kanaler: 2
- Arbitrær bølgeformlængde: 4 kpts
- Display 4,3" TFT LCD
Tekniske specifikationer
- 4,3 tommer (10,9 cm) højopløseligt TFT LCD, WVGA (480 x 272 pixel)
- Integreret effektforstærker (4W maks.)
- 200 indbyggede arbitrærkurveformer
- 16-bit vertikal opløsning
- 200 MSa/s optagelseshastighed
- Signaludgangsform
Sinus, rektangel, rampe, impuls, støj, DC, ARB, AM, FM, PM, ASK, FSK, PSK, PWM, SWEEP, Burst
- Produkttype
Funktionsgenerator netdrevet
- Frekvensområde
1 µHz - 20 MHz
- Signal-udgangsformer
Arbitrær
- Frekvensområde sinus
1 µHz bis 20 MHz
- Klirfaktor sinus
0,2 %
- Frekvensområde rektangel
1 µHz bis 10 MHz
- Stigetid firkant
16 ns
- Visning
LCD
- Frekvensområde triangel
1 µHz bis 400 kHz
- Frekvensområde ARB
1 µHz bis 5 MHz
Fabriksstandard
- Swept-frequency-funktion
Understøtter lineær og logaritmisk
- Intern modulation
AM, FM, PM, ASK, FSK, PSK, PWM
- Ekstern modulation
ASK, FSK, PSK, Burst (trigger) via den eksterne tilslutning
- Trigger (synkron)
Understøtter internt, eksternt og manuelt
- Gate (asynkron)
Gated-burst-tilstand tilgængelig
- Ekstern frekvensmåling
Integreret 7-bit frekvenstæller, område 100 MHz til 200 MHz
- Dim.
(B x H) 215 mm x 103 mm
- Vægt
2.2 kg
- Antal kanaler
2-kanals
- Frekvens (max.)
20 MHz
- Frekvens (min. )
1 µHz
- Specifikationer
Effektforstærker
- Bredde
215 mm
- H
103 mm
- Interfaces
USB-host
USB-Device
- Spænding strømforsyning
230 V/AC
- Type
UTG1022X-PA
Dokumenter og downloads
Datablad
Datablad 3757394 Uni-T UTG1022X-PA Funktionsgenerator netdrevet 1 µHz - 20 MHz 2-kanals Arbitrær
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3757394 Uni-T UTG1022X-PA Funktionsgenerator netdrevet 1 µHz - 20 MHz 2-kanals Arbitrær
Beskrivelse
UTG1022X-PA giver et præcist og stabilt signaloutput med en opløsning på op til 1 μHz. Der er tale om en økonomisk, effektiv og multifunktionel funktions- og arbitrærsignalgenerator. Det genererer præcise, stabile, rene og forvrængningsfrie udgangssignaler. Takket være den enkle betjening, fremragende tekniske ydeevne og en brugervenlig grafisk fremstilling er det en alsidig enhed til anvendelse inden for uddannelse, test og produktion.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- To-kanals udgang med samme effekt: To uafhængige, højtydende udgange med stabil amplitude, også ved høje frekvenser
- Ultraniagtig jitter: Op til 10 MHz firkantsignal med mindre end 200 ps Jitter til rene signalflanker
- Høj signalstøj-afstand: Ren signalkvalitet også ved stort offset og små signalniveauer
- Valgfrit effektlydstyrkeregulering: Op til 4 W udgangseffekt til krævende anvendelser
- Fleksibel burst-funktion: Tre tilstande til fremstilling af forskellige pulssekvenser
- Mange modulationstyper: Understøttelse af AM, FM, PM, FSK, ASK, PSK og PWM
- Sweep-funktion: Lineære og logaritmiske frekvens-sweeps
Inkluderet i leveringen
- UTG1022X-PA x 1
- Netkabel x 1
- USB-kabel x 1
- BNC-BNC-gennemgangsledning × 1
- BNC-krokodillenæb-kabel (rød og sort) × 2
Tip
Yderligere modeller
- UTG1042X: 40 MHz udgangsfrekvens, 200 MSA/s optagelseshastighed, 16-bit opløsning, 2 kanaler, 4 kpts arbitrærbølgelængde, 4,3" TFT LCD-SKÆRM
- UTG1022X: 20 MHz udgangsfrekvens, 200 MSA/s optagelseshastighed, 16-bit opløsning, 2 kanaler, 4 kpts arbitrærbølgelængde, 4,3" TFT LCD-SKÆRM
