Uni-T MSO2204X Digitalt-oscilloskop 200 MHz 5 GSa/s 100 Mpts Mixed-signal (MSO) 1 stk

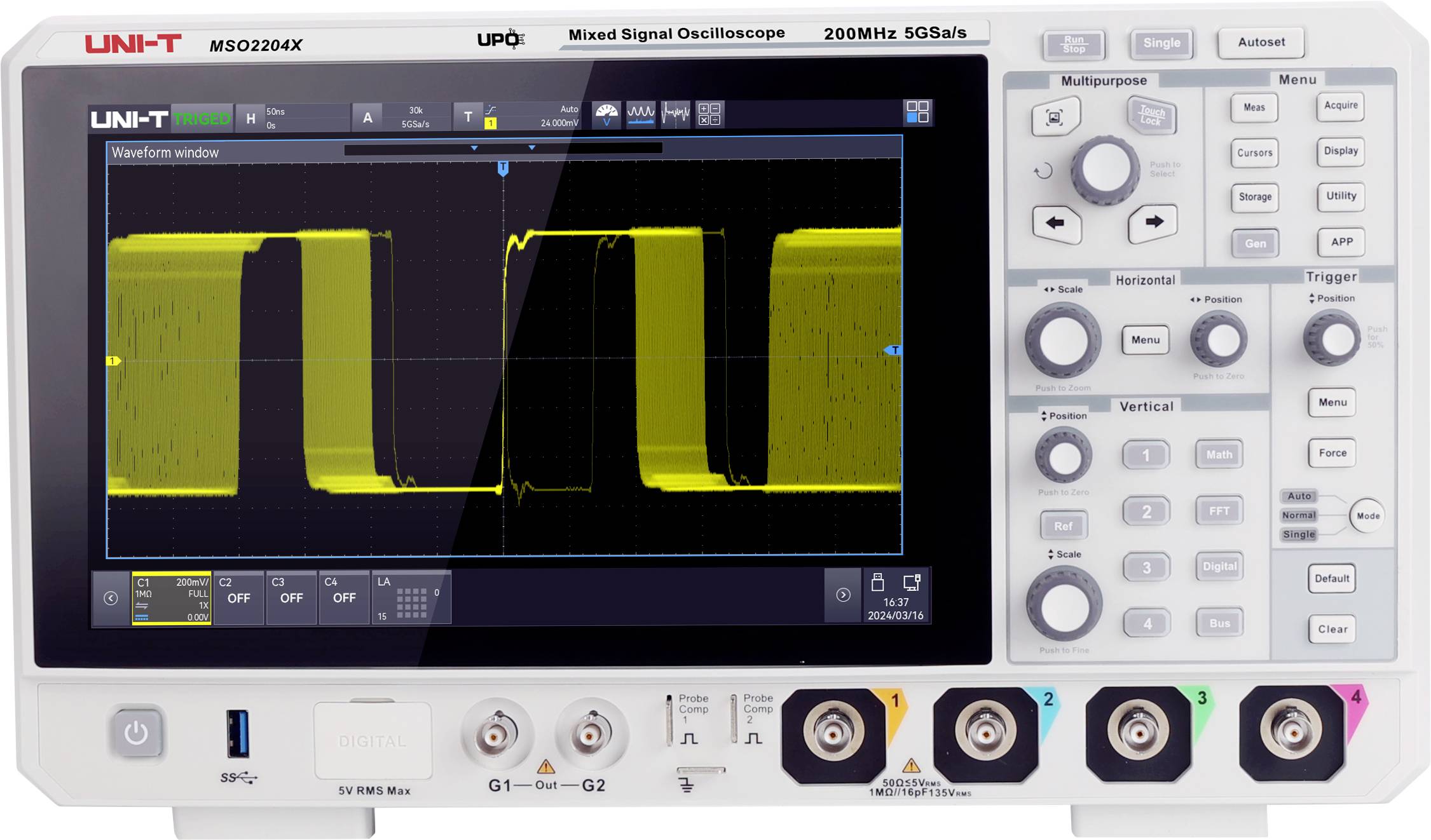

Oscilloskop med digital display, viser en gul bølgeform på sort baggrund. Knapper og tilslutninger er synlige.

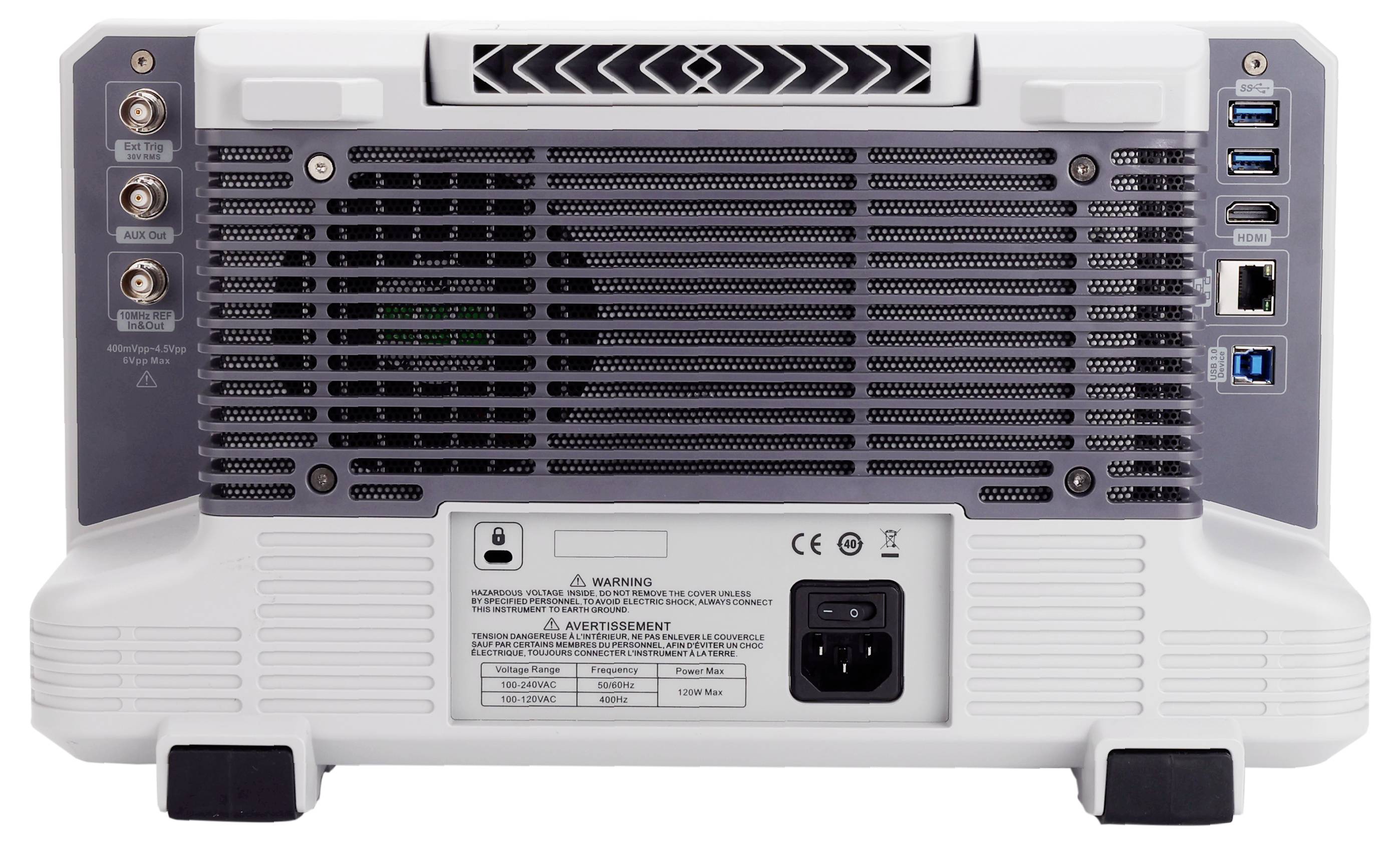

Bagsiden af en elektronisk enhed med ventilationsgitre, tilslutninger og strømstik; tekstadvarsler og specifikationer er synlige.

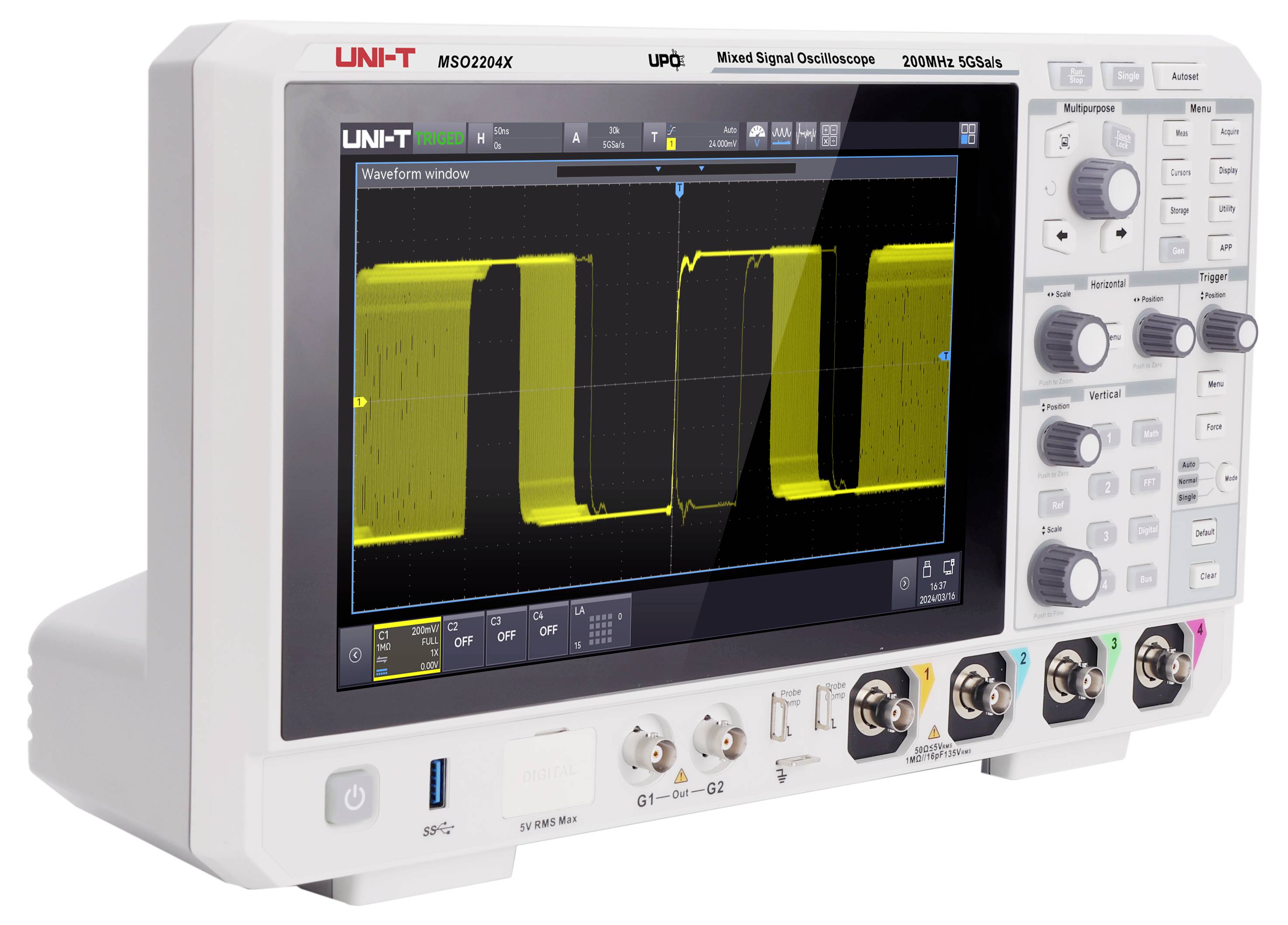

Et digitalt oscilloskop viser gule bølgeformer på en skærm. Betjeningselementer og tilslutninger er placeret på højre side.

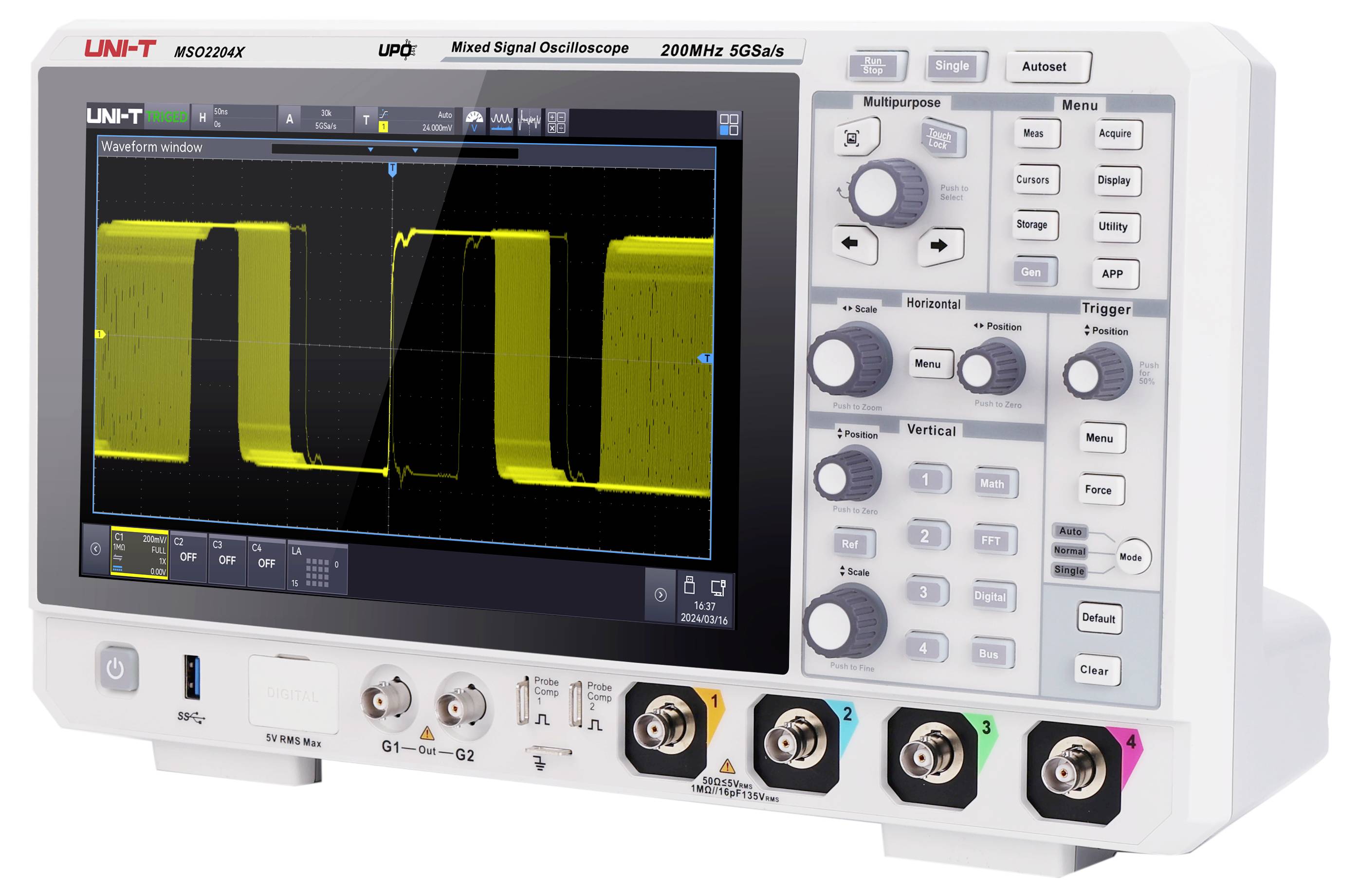

Et blandet signal-oscilloskop med skærm viser et bølgeformdiagram. Betjeningspanel med flere knapper og tilslutninger er synligt.
1/4
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Rapporter juridiske bekymringer

Højdepunkter og detaljer

Digitalt oscilloskop

  • 200 MHz
  • Antal analoge indgange max. 4

Tekniske specifikationer

Produkttype

Digitalt-oscilloskop

Båndbredde

200 MHz

Samplingrate/kanal

5 GSa/s

Skærmstørrelse

10.1 tommer

Oscilloskop-specifikationer

Mixed-signal (MSO)

Antal analoge indgange max.

4

Fabriksstandard

Antal digitale indgange max.

16

Hukommelsesdybde/kanal

100 Mpts

Type

MSO2204X

Dokumenter og downloads

Datablad

Datablad 3399983 Uni-T MSO2204X Digitalt-oscilloskop 200 MHz 5 GSa/s 100 Mpts Mixed-signal (MSO) 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3399983 Uni-T MSO2204X Digitalt-oscilloskop 200 MHz 5 GSa/s 100 Mpts Mixed-signal (MSO) 1 stk

Instruktioner for brug og sikkerhed 3399983 Uni-T MSO2204X Digitalt-oscilloskop 200 MHz 5 GSa/s 100 Mpts Mixed-signal (MSO) 1 stk

Instruktioner for brug og sikkerhed 3399983 Uni-T MSO2204X Digitalt-oscilloskop 200 MHz 5 GSa/s 100 Mpts Mixed-signal (MSO) 1 stk

Beskrivelse

UNI-T MSO2204X er et kompakt Mixed-signal oscilloskop med op til 200 MHz båndbredde, 5 GSa/s afsøgningshastighed og 100 Mpts hukommelsesdybde, der forener ydeevne og omkostningseffektivitet. Takket være Ultra fosfor 3.0 opnås en bølgeformerhastighed på 2.000.000 wfms/s, hvilket was muliggør en præcis registrering af sjældne uregelmæssigheder. Det understøtter 9 trigger-tilstande og 9 serielle bus-dekodninger samt effektive analysefunktioner som spektrumanalyse, effektanalyse, histogrammer, optagelse af bølgeformer og god/dårlig-tests.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

  • - 9-i-1 integreret oscilloskop: Oscilloskop, logikanalysator, funktions-/arbitrærsignalgenerator, spektrumanalysator, protokolanalysator, effekt analysator, Bode-diagram-analysator, højpræcisionsfrekvensmåler, digitalvoltmeter
  • - Ultra fosfor 3.0: 8-kanals parallel grafik-Mapping, op til 20 Gbps forarbejdning, 2.000.000 wfms/s registreringsrate, op til 1 μs Dead Time
  • - 54 typer af målinger: Automatisk spændings-, frekvens- og fasemålinger, udvidede statistikfunktioner, trenddiagrammer
  • Protokoldekodning & trigering: Understøttelse af 9 protokoller (UART, I2C, SPI, CAN, I2S), realtids-afkodning af 200M data, samtidig fire-Bus-analyse
  • - Spektrumanalysator: 4M-punkt-FFT, vandfaldsdiagrammer, automatiske markermålinger, samtidig beregning med 4-kanals FFT
  • Effektanalyse 6+: PSRR-analyse, registrering af harmoniske strømme, indkoblingsstrømanalyse, 12 yderligere præstationstest til systemstabilitet og energieffektivitet

Inkluderet i leveringen

  • - MSO2204X (200 MHz, 5 GSa/s, 4 kanaler) x 1
  • - Netkabel x 1
  • USB-kabel x 1
  • - Passive prøvesonder (200 MHz) x4
  • - BNC-BNC-gennemgangsledning × 1
  • - BNC-krokodillenæb-kabel (rød og sort) × 1
  • Passive prøvesonder × 4
  • - Kalibreringscertifikat x 1
  • - Flersprogede sikkerhedsanvisninger x 1
  • Kort vejledning x 1

Tip

Yderligere modeller
- MSO2304X: 300 MHz båndbredde, 4 analoge kanaler, 5 GSa/s optagelseshastighed, 100 Mpts hukommelse, 2.000.000 wfms/s bølgeformerindfatning, 16 digitale kanaler, med valgfri 50 MHz Dual-kanal-generator.
- MSO2104X: 100 MHz båndbredde, 4 analoge kanaler, 5 GSa/s optagelseshastighed, 100 Mpts hukommelse, 2.000.000 wfms/s akselformeregistrering, 16 digitale kanaler, med valgfri 50 MHz Dual-kanal-generator.
Optioner
- MSO2000X-BW2MT3M: 200MHz opgradering til 300 MHz båndwidth
- MSO2000X-AWG: Dual 50 MHz arbitrary Waveform Generator ekstraudstyr (herunder Bode Plot)
- MSO2000X-PWR: Power Analysis indstilling
- MSO2000X-BND: All serial bus trigger og Deje options (herunder including MSO2000X-AUTO: bundle and MSO2000X-AUDIO)
- MSO2000X-AUDIO: Audio Serial Bus trigger og analyse indstilling
- MSO2000X-AUTO: Automotive Serial Bus Trigger og Decode Option (herunder CAN, CAN-FD, LIN, FlexRay, SENT)
- MSO2000X-CAN: Automotive Serial Bus Trigger og Analysis Option (CAN)
- MSO2000X-CANFD: Automotive Serial Bus Trigger og Analysis Option (CAN-FD)
- MSO2000X-LIN: Automotive Serial Bus Trigger og Analysis Option (LIN)
- MSO2000X-Flex: Automotive Serial Bus trigger and Analysis Option (FlexRay)
- MSO2000X-SENT: Automotive sensor bus trigger og analyse indstilling (SENT)

Hvilken type Oscilloskoper leder du efter?

tilbehør

(*Alle priser er ekskl. moms)

Det nødvendige tilbehør er nødvendigt for at kunne bruge den beskrevne vare
