Uni-T MSO2104X Digitalt-oscilloskop 100 MHz 5 GSa/s 100 Mpts Mixed-signal (MSO) 1 stk

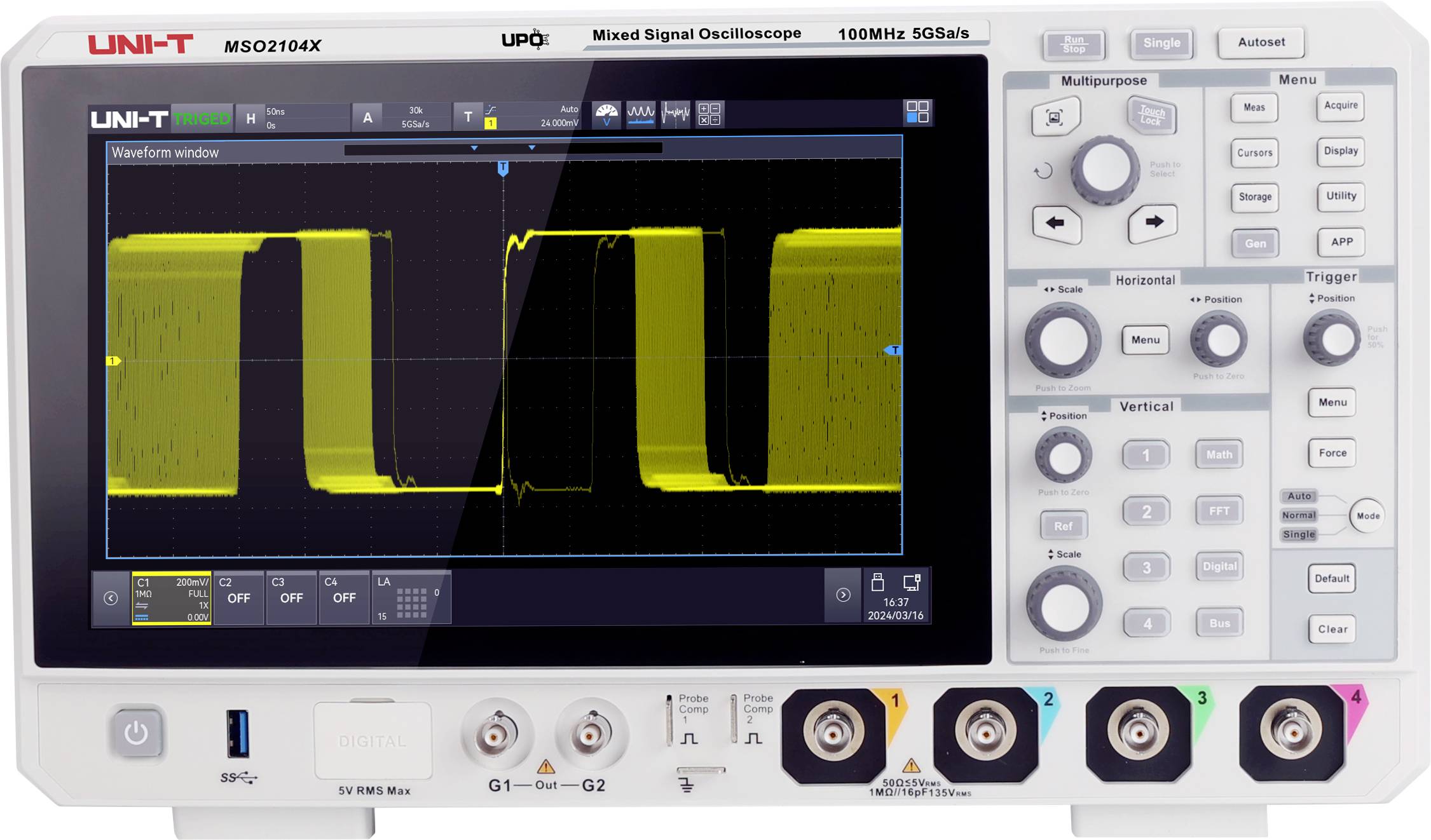

Et digitalt oscilloskop viser en gul firkantbølgeform på displayet. Til højre er der indstillingsknapper og -taster.

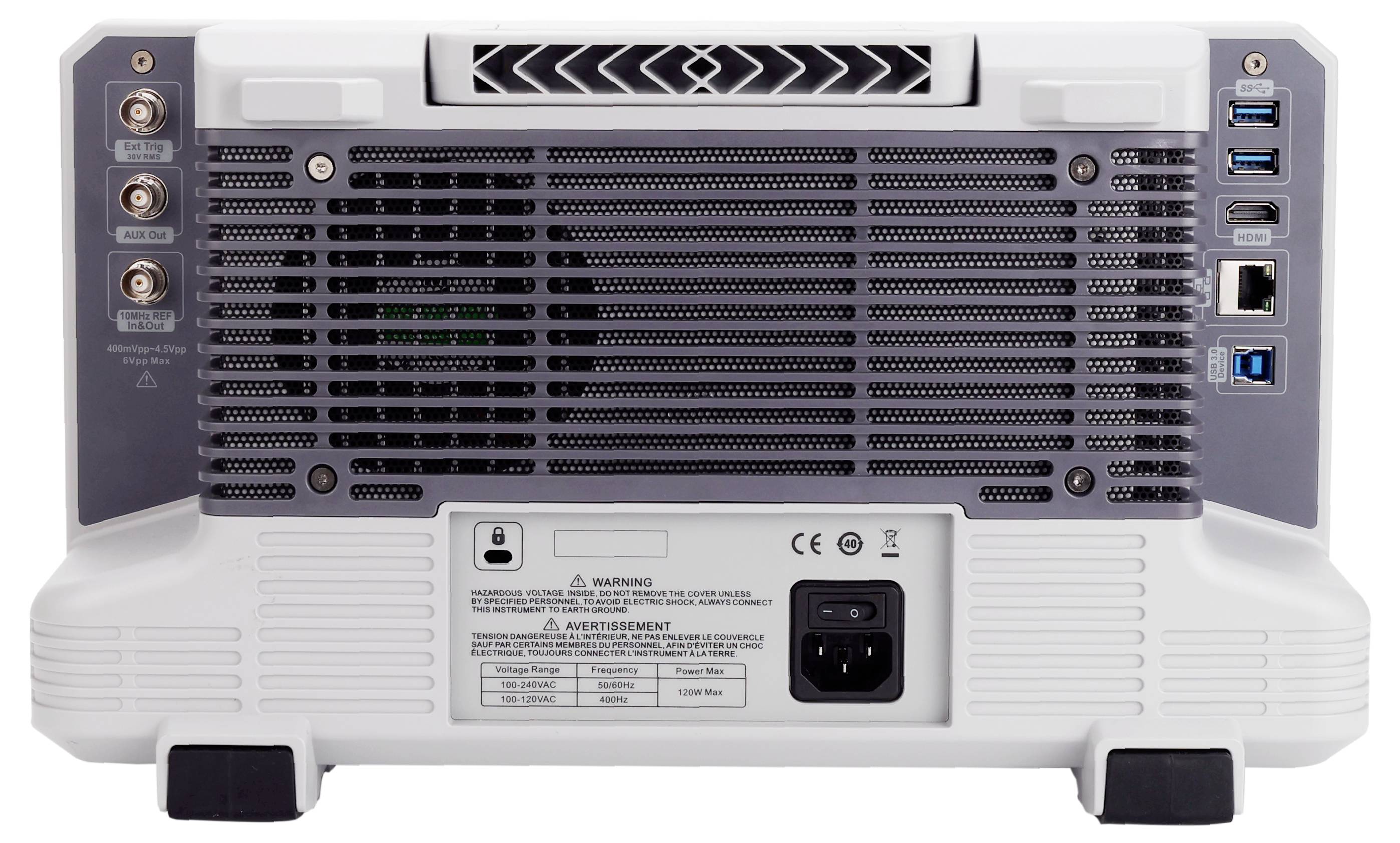

Bagsiden af en projektor med tilslutninger: HDMI, USB, Ethernet, strømstik og ventilationsgitre.

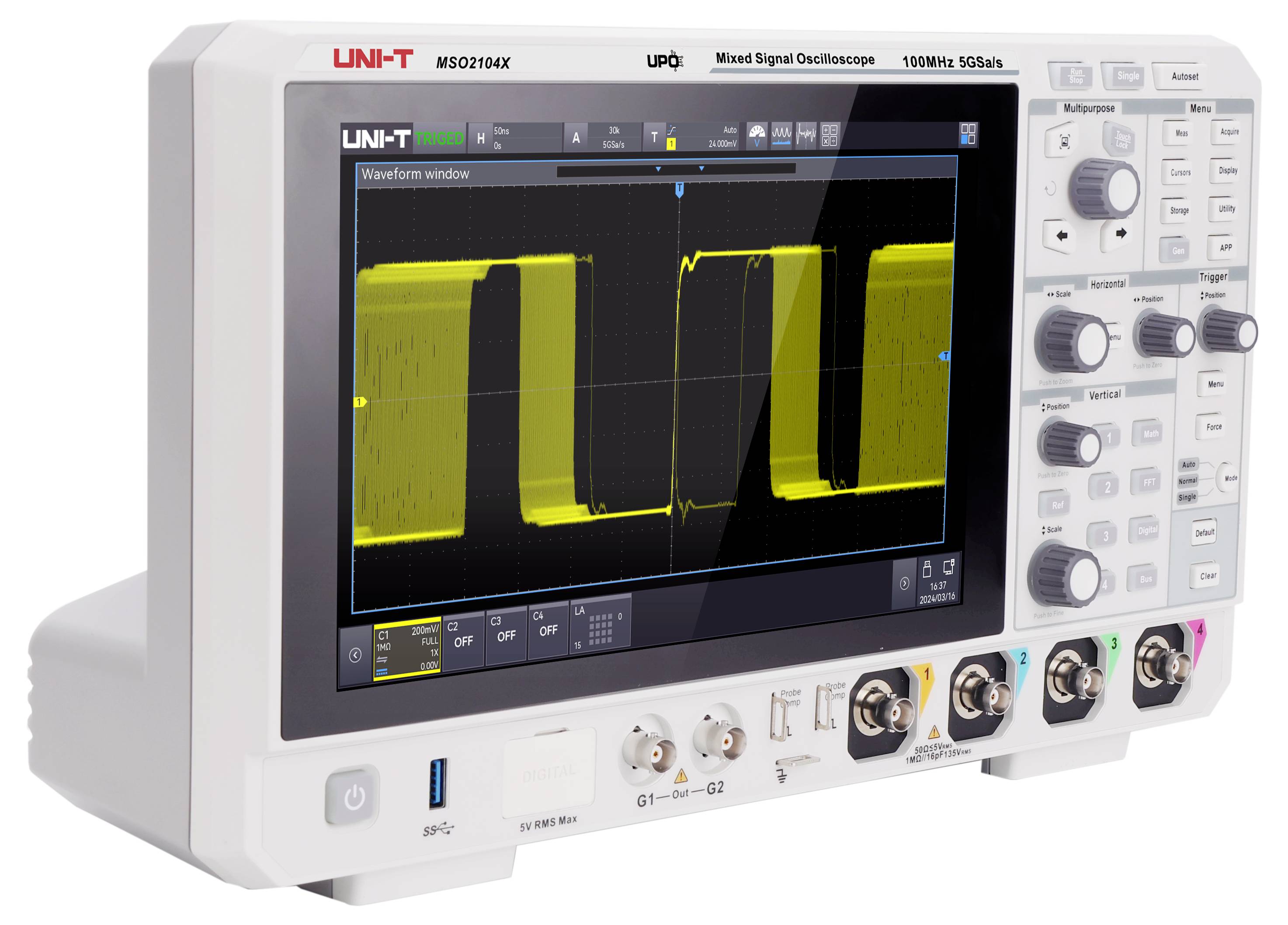

Et digitalt oscilloskop viser et firkantssignal med gule bølgeformer på skærmen. Det har mange drejeknapper og tilslutninger.

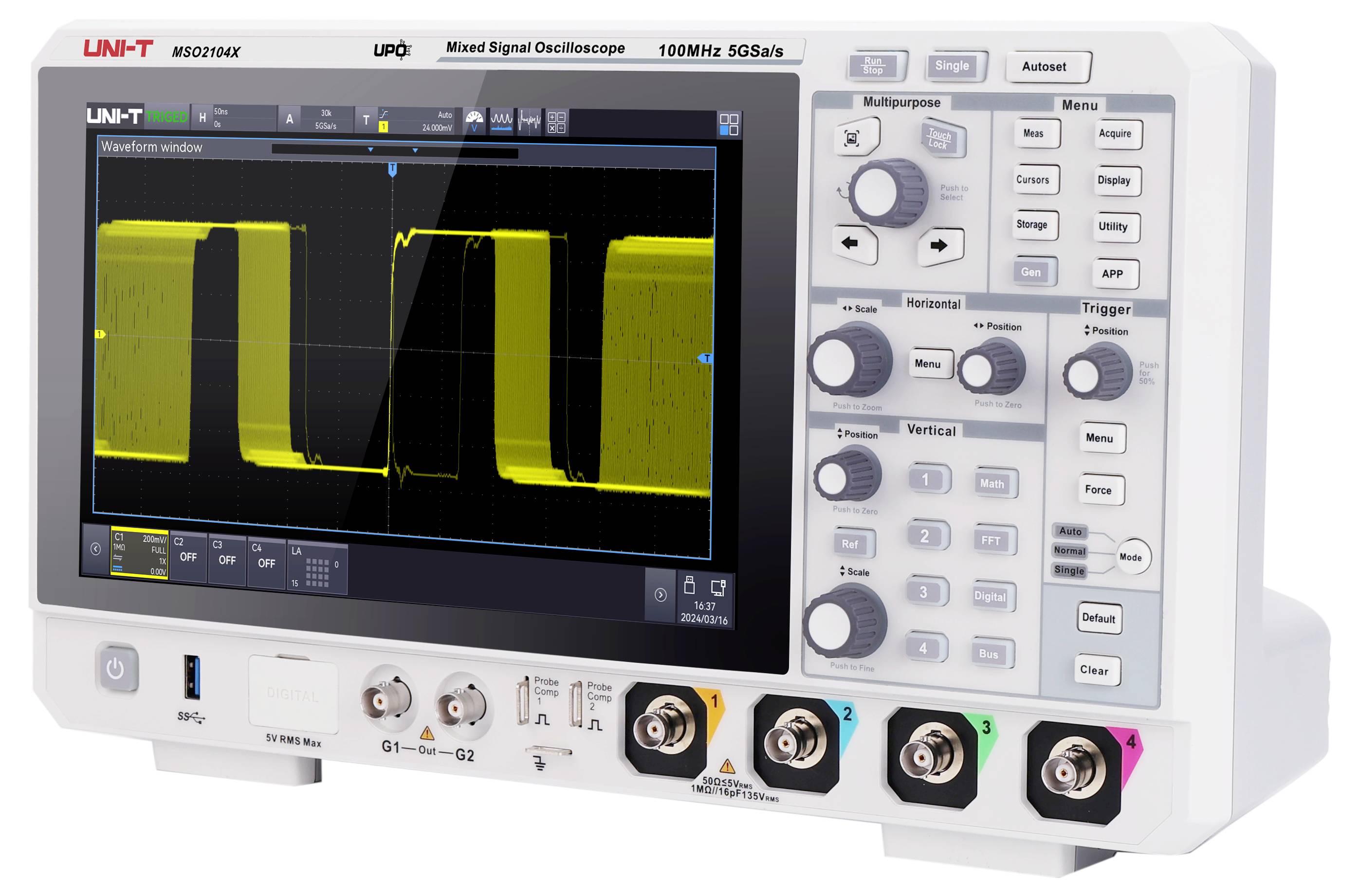

Et oscilloskop viser et retvinklet gult signal på displayet. Betjeningsknapperne og tilslutningerne er placeret til højre og nederst.
1/4
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Rapporter juridiske bekymringer

Højdepunkter og detaljer

Digitalt oscilloskop

  • 100 MHz
  • Antal analoge indgange max. 4

Tekniske specifikationer

Produkttype

Digitalt-oscilloskop

Båndbredde

100 MHz

Samplingrate/kanal

5 GSa/s

Skærmstørrelse

10.1 tommer

Oscilloskop-specifikationer

Mixed-signal (MSO)

Antal analoge indgange max.

4

Fabriksstandard

Antal digitale indgange max.

16

Hukommelsesdybde/kanal

100 Mpts

Type

MSO2104X

Dokumenter og downloads

Datablad

Datablad 3399984 Uni-T MSO2104X Digitalt-oscilloskop 100 MHz 5 GSa/s 100 Mpts Mixed-signal (MSO) 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3399984 Uni-T MSO2104X Digitalt-oscilloskop 100 MHz 5 GSa/s 100 Mpts Mixed-signal (MSO) 1 stk

Instruktioner for brug og sikkerhed 3399984 Uni-T MSO2104X Digitalt-oscilloskop 100 MHz 5 GSa/s 100 Mpts Mixed-signal (MSO) 1 stk

Instruktioner for brug og sikkerhed 3399984 Uni-T MSO2104X Digitalt-oscilloskop 100 MHz 5 GSa/s 100 Mpts Mixed-signal (MSO) 1 stk

Beskrivelse

UNI-T MSO2104X er et kompakt Mixed-signal oscilloskop med op til 100 MHz båndbredde, 5 GSa/s afsøgningshastighed og 100 Mpts hukommelsesdybde, der forener ydeevne og omkostningseffektivitet. Takket være Ultra fosfor 3.0 opnås en bølgeformerhastighed på 2.000.000 wfms/s, hvilket was muliggør en præcis registrering af sjældne uregelmæssigheder. Det understøtter 9 trigger-tilstande og 9 serielle bus-dekodninger samt effektive analysefunktioner som spektrumanalyse, effektanalyse, histogrammer, optagelse af bølgeformer og god/dårlig-tests.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

  • - 9-i-1 integreret oscilloskop: Oscilloskop, logikanalysator, funktions-/arbitrærsignalgenerator, spektrumanalysator, protokolanalysator, effekt analysator, Bode-diagram-analysator, højpræcisionsfrekvensmåler, digitalvoltmeter
  • - Ultra fosfor 3.0: 8-kanals parallel grafik-Mapping, op til 20 Gbps forarbejdning, 2.000.000 wfms/s registreringsrate, op til 1 μs Dead Time
  • - 54 typer af målinger: Automatisk spændings-, frekvens- og fasemålinger, udvidede statistikfunktioner, trenddiagrammer
  • Protokoldekodning & trigering: Understøttelse af 9 protokoller (UART, I2C, SPI, CAN, I2S), realtids-afkodning af 200M data, samtidig fire-Bus-analyse
  • - Spektrumanalysator: 4M-punkt-FFT, vandfaldsdiagrammer, automatiske markermålinger, samtidig beregning med 4-kanals FFT
  • Effektanalyse 6+: PSRR-analyse, registrering af harmoniske strømme, indkoblingsstrømanalyse, 12 yderligere præstationstest til systemstabilitet og energieffektivitet

Inkluderet i leveringen

  • - MSO2104X (100 MHz, 5 GSa/s, 4 kanaler) x 1
  • - Netkabel x 1
  • USB-kabel x 1
  • - Passive prøvesonder (100 MHz) x4
  • - BNC-BNC-gennemgangsledning × 1
  • - BNC-krokodillenæb-kabel (rød og sort) × 1
  • Passive prøvesonder × 4
  • - Kalibreringscertifikat x 1
  • - Flersprogede sikkerhedsanvisninger x 1
  • Kort vejledning x 1

Tip

Yderligere modeller
- MSO2304X: 300 MHz båndbredde, 4 analoge kanaler, 5 GSa/s optagelseshastighed, 100 Mpts hukommelse, 2.000.000 wfms/s bølgeformerindfatning, 16 digitale kanaler, med valgfri 50 MHz Dual-kanal-generator.
- MSO2204X: 200 MHz båndbredde, 4 analoge kanaler, 5 GSa/s afsøgningshastighed, 100 Mpts hukommelse, 2.000.000 wfms/s bølgeformerindfatning, 16 digitale kanaler, med valgfri 50 MHz Dual-kanal-generator.
Optioner
- MSO2000X-BW1MT3M: 100 MHz opgradering til 300 MHz båndwidth
- MSO2000X-BW1MT2M: 100 MHz opgradering til 200 MHz båndwidth
- MSO2000X-AWG: Dual 50 MHz arbitrary Waveform Generator ekstraudstyr (herunder Bode Plot)
- MSO2000X-PWR: Power Analysis indstilling
- MSO2000X-BND: All serial bus trigger og Deje options (herunder including MSO2000X-AUTO: bundle and MSO2000X-AUDIO)

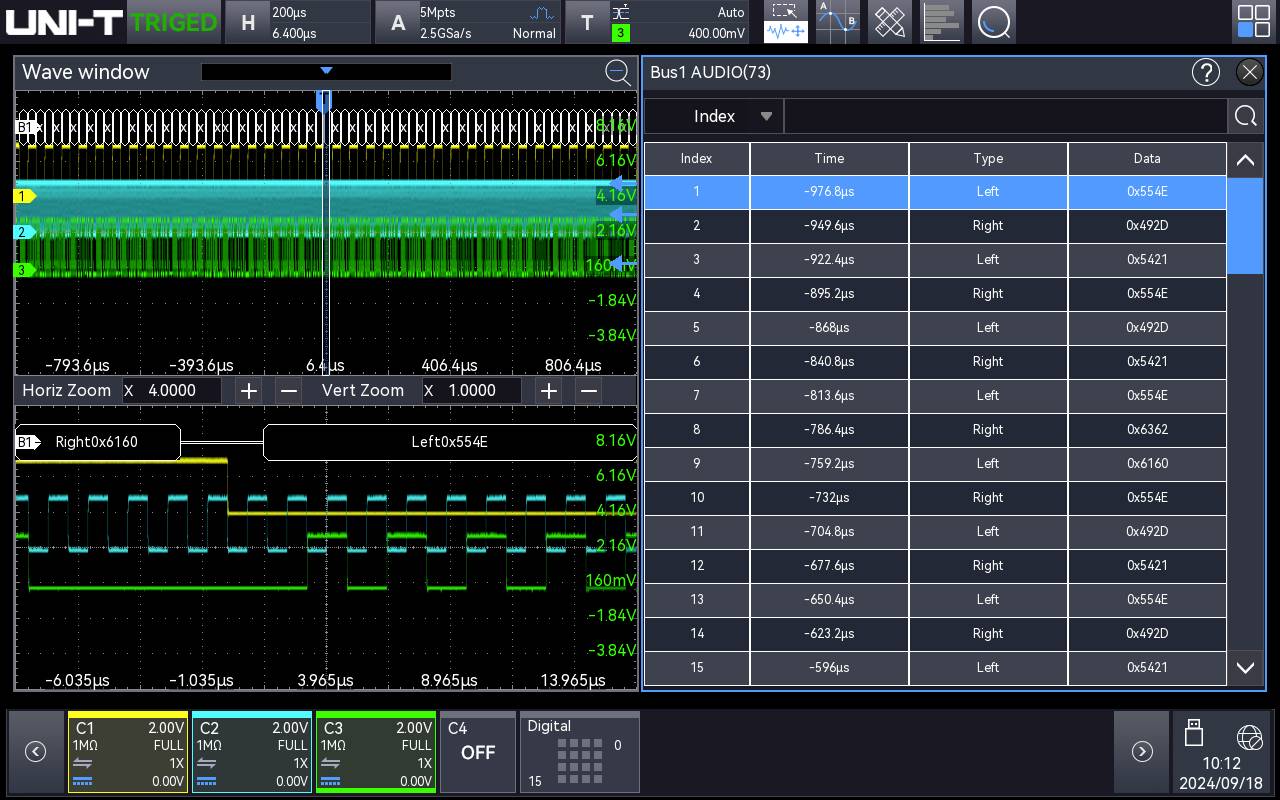

- MSO2000X-AUDIO: Audio Serial Bus trigger og analyse indstilling
- MSO2000X-AUTO: Automotive Serial Bus Trigger og Decode Option (herunder CAN, CAN-FD, LIN, FlexRay, SENT)
- MSO2000X-CAN: Automotive Serial Bus Trigger og Analysis Option (CAN)
- MSO2000X-CANFD: Automotive Serial Bus Trigger og Analysis Option (CAN-FD)
- MSO2000X-LIN: Automotive Serial Bus Trigger og Analysis Option (LIN)
- MSO2000X-Flex: Automotive Serial Bus trigger and Analysis Option (FlexRay)
- MSO2000X-SENT: Automotive sensor bus trigger og analyse indstilling (SENT)
