TinkerForge TF-278 Passer til (single-board computer) TinkerForge 1 stk

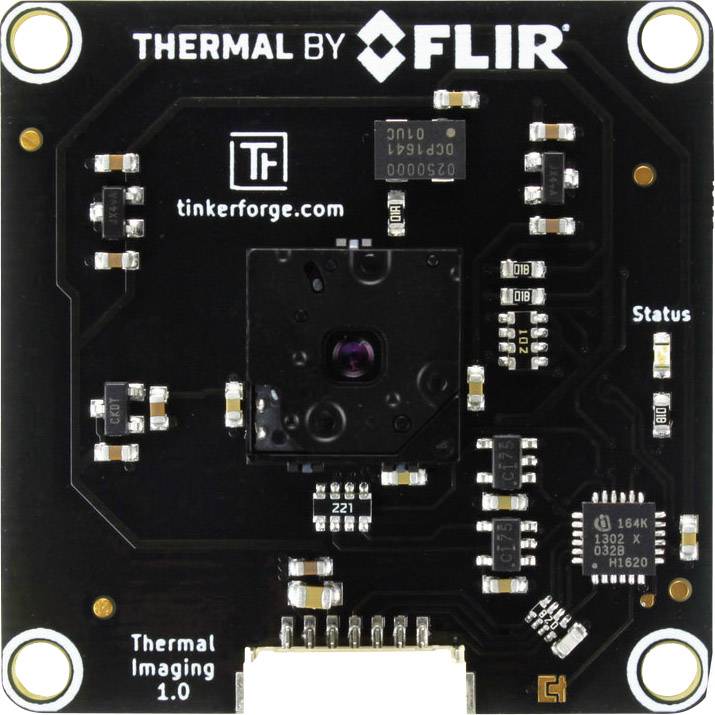

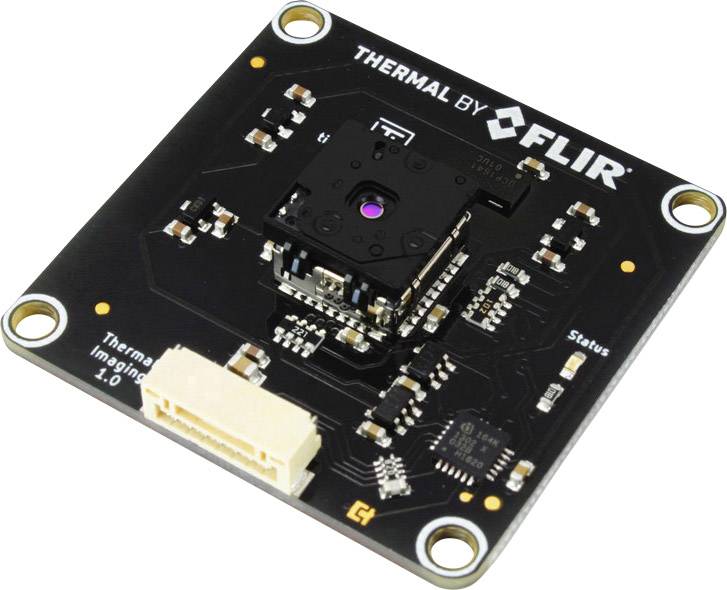

Thermal Imaging Bricklet er udstyret med et 60x80 pixel termisk kamera. Bricklet kan forbindes med bricks.

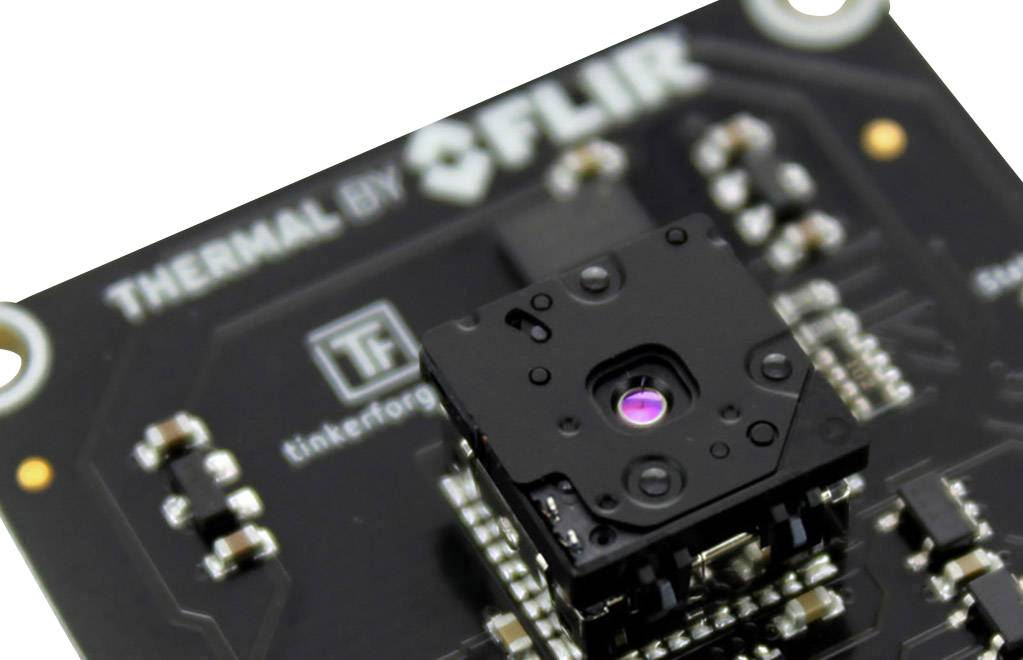

Bricklet anvender en FLIR Lepton-sensor med radiometri og Shutter. Sensoren kan måle temperaturer mellem -10°C op til 450°C med en opløsning på 80x60 pixel.

Der kan defineres en spotmeter for at måle en mindste-, gennemsnits- og maksimumstemperatur i en defineret region på billedet.

Bricklet understøtter to tilstande: High Contrast Image og Temperature Image.

I High Contrast Image-tilstand streamer Bricklet billeddata med 8,6 Hz og 8-bit opløsning. Billeddata er gråværdier, sensorens høje dynamikområde er sammenfattet for at være velegnet til visning. Denne tilstand bruges af varmekameraer, der er tilgængelige på markedet. De grå værdier afbildes normalt på falske farver ved hjælp af et Lookuptable.

I temperatur-tilstand streamer Bricklet data med 4,5 Hz og 16-bit opløsning. I billeddataene stiller hver 16 bit værdi en temperatur mellem -10°C og 450°C med en opløsning på 0,1°C eller en værdi -10°C og 140°C med en opløsning på 0,01°C (afhængigt af opløsnings-konfigurationen). Denne tilstand kan anvendes til videnskabelige beregninger og analyse af temperaturændringer.

Shutter styres automatisk af Bricklet.

Thermal Imaging Bricklet har et 7-polet Bricklet-stik og forbindes med et 7 p-10p Bricklet kabel med en brik.
