TDK MCZ1210AH301CPTA0G Gleichtaktdrosseln/Filter für Signalleistungen Drossel SMD 4.5 Ω 300 Ω 100 mA 1 stk Tape on Full købe | Conrad Electronic » All parts of success

Alt inden for teknik
Hurtig levering
Ekspertise siden 1923
30 dages returret

Alt inden for teknik
Hurtig levering
Ekspertise siden 1923
30 dages returret

Shop som

Erhvervskunde

Mere end 1 mio. produkter
nettopriser (ekskl. moms)

Privatkunde

Mere end 1 mio. produkter
Bruttopriser (inkl. moms)

Hjælp & support

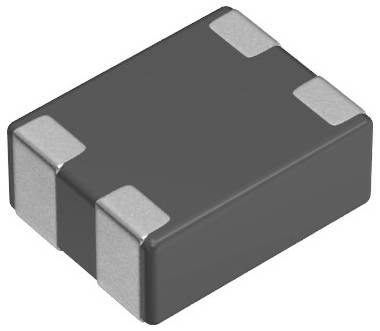

En lille, rektangulær elektronisk komponent med fire metalforbindelser, sandsynligvis beregnet til brug i printplader eller elektroniske enheder.

En lille, rektangulær elektronisk komponent med fire metalforbindelser, sandsynligvis beregnet til brug i printplader eller elektroniske enheder.

Emballage-type

Tape on Full reel

Produkttype

Drossel

Type

SMD

Modstand

4.5 Ω

Maks. temperatur

85 °C

Datablad (PDF)

TDK

Udgået

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Total (2,74 kr. / stk.r)

8,22 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Spoler, drosselventiler (induktiviteter)

Common mode-filter med flere lag
Højhastighedsdifferencesignalledning (USB 2.0, LVDS osv.)
MCZ-AH-serien
Common mode filter i flere lag til højhastigheds-differentialsignalledninger.
Undertrykker elektromagnetisk interferens via et bredt frekvensområde for differentialoverførsel ved samtidig jævnstrømsimpedans.
Næsten ingen forstyrrelser i højhastigheds-differenssignalet.
Grænsefrekvens i differentialmodus: typ. 2,5 GHz.
Driftstemperaturområde: -40 til +85 °C
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Vigtig information

Tekniske specifikationer

2 ledninger
Ingen polaritet

Emballage-type: Tape on Full reel

Produkttype: Drossel

Type: SMD

Impedans ved 25 MHz: 150 Ω

Impedans ved 100 MHz: 300 Ω

Testfrekvens: 100 MHz

Målefrekvens: 100 MHz

Tolerance ±: 25 %

Modstand: 4.5 Ω

Nominel spænding: 5 V

Nominel strøm: 100 mA

L: 1.25 mm

Bredde: 1 mm

H: 0.5 mm

Min. Temperatur: -40 °C

Maks. temperatur: 85 °C

Vægt: 0.03 g

Industriemballage: Ja

Indhold: 1 stk

Dim.: (L x B x H) 1.25 x 1 x 0.5 mm

RoHS-godkendt: Ja

Type: Gleichtaktdrosseln/Filter für Signalleistungen

Dokumenter og downloads

Datablad

Datablad 3555244 TDK MCZ1210AH301CPTA0G Gleichtaktdrosseln/Filter für Signalleistungen Drossel SMD 4.5 Ω 300 Ω 100 mA 1 stk Tape on Full

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3555244 TDK MCZ1210AH301CPTA0G Gleichtaktdrosseln/Filter für Signalleistungen Drossel SMD 4.5 Ω 300 Ω 100 mA 1 stk Tape on Full
