Spelsberg Wallbox Polar DLM Bundle Wallbox Type 2 Mode 3 16 A Antal forbindelser 1 11 kW RFID
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Ladestationer til elbiler
- Wallbox Bundle - samlet komplet pakke bestående af Spelsberg Wallbox Smart Pro 7m, Siemens 7K2200 Modbus TCP tæller og 3 kompatible kabelombygninger strømtransformer
- ideal til opbygning af en dynamisk ladeforbundet eller til PV-overskudslager inkl. 2-fasefrakobling
- Nem montering af tælleren til indirekte måling ved hjælp af kabeltransformer
- Transformerforhold 100 /1A
Tekniske specifikationer
- Maks. Tilslutningstværsnit forsyningsklemme 6²
- Gennemslagsstyrke: IK08
- Beskyttelsesklasse: II
- Nominel frekvens: 50 Hz
- Produkttype
Wallbox
- Autorisation
RFID
- Opladningsstik
Type 2
- Ladetilstand
Mode 3
- Ladestrøm
16 A
- Antal forbindelser
1
- Ladeeffekt
11 kW
- Antal faser
1-faset og 3-faset
- Nominel spænding
400 V/AC
- Kabellængde
7 m
IP54
- Producentfarve
Hvid
- L
293 mm
- Bredde
293 mm
- H
110 mm
- Maks. temperatur
+40 °C
- Min. Temperatur
-25 °C
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3628554 Spelsberg Wallbox Polar DLM Bundle Wallbox Type 2 Mode 3 16 A Antal forbindelser 1 11 kW RFID
Datablad 3628554 Spelsberg Wallbox Polar DLM Bundle Wallbox Type 2 Mode 3 16 A Antal forbindelser 1 11 kW RFID
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3628554 Spelsberg Wallbox Polar DLM Bundle Wallbox Type 2 Mode 3 16 A Antal forbindelser 1 11 kW RFID
Beskrivelse
Stilfuldt, minimalistisk design møder smart ladeteknik - det er stærk Power i sin flotteste form.
De integrerede kommunikationsinterfaces giver mulighed for maksimal tilslutning og integration i netforbundne systemer med samtidig fokus på en hurtig og nem installation.
Spelsberg Wallbox gør en ende på dyre indstillinger af dreje- og diafbrydere: Den intelligente app giver mulighed for hele konfiguration og styring samt analyse af opladningsegenskaber via din smartphone.
Wallbox til hurtig og sikker opladning af elektriske køretøjer i private områder. Ladeeffekt op til 11 kW (3-faset) / 3,7 kW (1-faset) og en maksimal ladestrøm på 16 A. Ladeeffekt kan indstilles variabelt, integreret DC-fejlstrømsregistrering til jævnfejlstrømme ≥ 6 mA og temperaturovervågning for en sikker opladning. Stilfuldt design og kompakte kabinetdimensioner til væg- og stelmontering. Enkel installation samt hurtige konfiguration og firmware-opdateringer med den gratis Spelsberg Wallbox app (tilgængelig til iOS fra version 14 og Android fra version 6). Integreret MID-tæller til forbrugsafregning, dynamisk faseindividuel belastningsstyring med glidende registrering af bevægelser for effektiv udnyttelse af den tilgængelige ydeevne. Tilslutning til hjemme-energimanagementsystemer (hems) og PV-vekselrettere til opladning med solenergi. Berøringsfri autorisering af opladningen via RFID, Plug & Charge (ISO15118) eller AutoCharge, LED og akustiske signaler til entydig tilbagemelding om statusændringer. Analyse af omfattende ladestatus Understøttede kommunikationsprotokoller og -interfaces: USB WLAN, Ethernet Modbus TCP, EEBus, SMA SEMP OCPP-J 1.6 til tilslutning af eksterne backs. Tilsluttet 7 m ladekabel med type 2 kobling.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
De integrerede kommunikationsinterfaces giver mulighed for maksimal tilslutning og integration i netforbundne systemer med samtidig fokus på en hurtig og nem installation.
Spelsberg Wallbox gør en ende på dyre indstillinger af dreje- og diafbrydere: Den intelligente app giver mulighed for hele konfiguration og styring samt analyse af opladningsegenskaber via din smartphone.
Wallbox til hurtig og sikker opladning af elektriske køretøjer i private områder. Ladeeffekt op til 11 kW (3-faset) / 3,7 kW (1-faset) og en maksimal ladestrøm på 16 A. Ladeeffekt kan indstilles variabelt, integreret DC-fejlstrømsregistrering til jævnfejlstrømme ≥ 6 mA og temperaturovervågning for en sikker opladning. Stilfuldt design og kompakte kabinetdimensioner til væg- og stelmontering. Enkel installation samt hurtige konfiguration og firmware-opdateringer med den gratis Spelsberg Wallbox app (tilgængelig til iOS fra version 14 og Android fra version 6). Integreret MID-tæller til forbrugsafregning, dynamisk faseindividuel belastningsstyring med glidende registrering af bevægelser for effektiv udnyttelse af den tilgængelige ydeevne. Tilslutning til hjemme-energimanagementsystemer (hems) og PV-vekselrettere til opladning med solenergi. Berøringsfri autorisering af opladningen via RFID, Plug & Charge (ISO15118) eller AutoCharge, LED og akustiske signaler til entydig tilbagemelding om statusændringer. Analyse af omfattende ladestatus Understøttede kommunikationsprotokoller og -interfaces: USB WLAN, Ethernet Modbus TCP, EEBus, SMA SEMP OCPP-J 1.6 til tilslutning af eksterne backs. Tilsluttet 7 m ladekabel med type 2 kobling.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Nominel spænding: 400 V/AC 16 A
- Ladeeffekt: 11 kW
- Ladestik (eMobility): Type 2
- Autorisering (eMobility): RFID

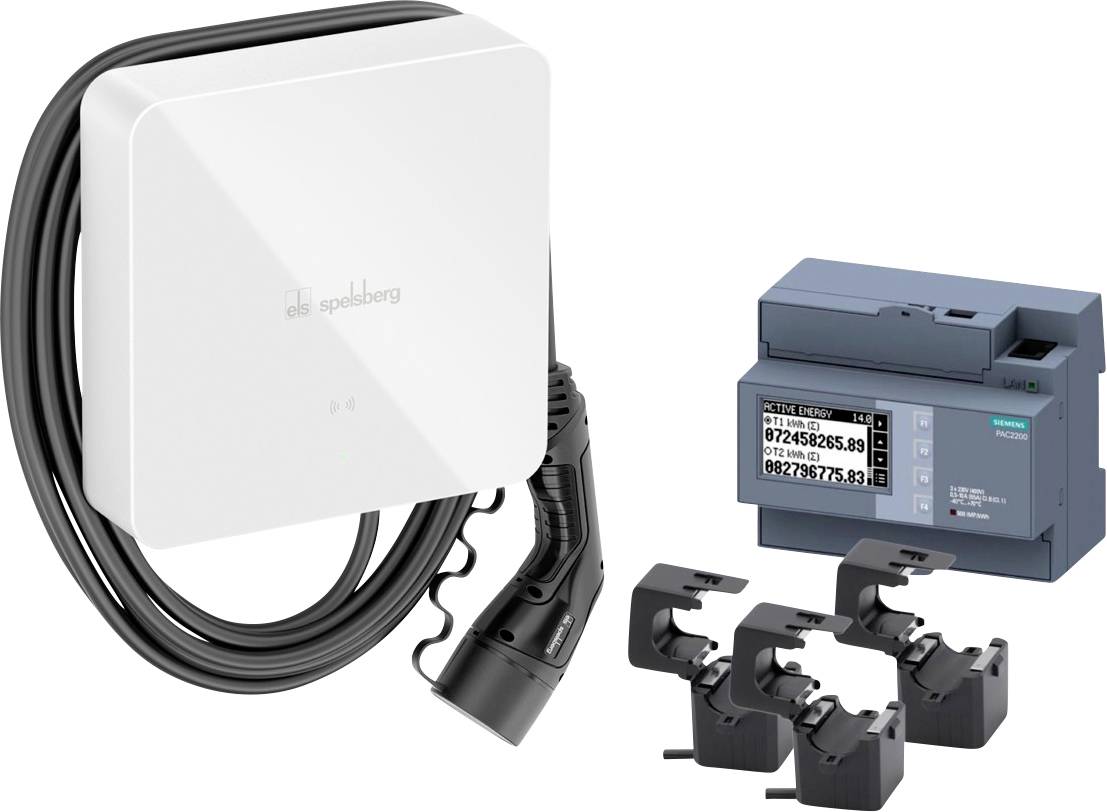

Inkluderet i leveringen
- Wallbox Smart Pro
- 7 m ladekabel med type 2 kobling
- Siemens 7KM2200 Modbus TCP tæller
- 3 Kabelombygning strømtransformer 100/1A
- 3 RFID-chips
- 4 fastgørelsesskruer 6x60
- 4 Universaldyvler 8x50
- 3 DMS M16
- 1 DMS M25
- 1 DMS M32
- 5 chips til åbning af designserveren
Tip
Ikke klar til brug, alle komponenter skal installeres af en kvalificeret elektriker.
Vær også opmærksom på komponenternes brugsanvisninger
Bemærk!
Stærkstrøm-gennemløbsvarmer:
Driften af denne gennemløbsvarmer kræver en stærkstrømstilslutning (3-faset-vekselstrømstilslutning).
Tilslutning og installation af en gennemløbsvarmer, der drives ved hjælp af stærkstrømsvarmer, skal godkendes af systemoperatøren og må kun foretages af en installationsvirksomhed, der er registreret i systemoperatørens register over installatører.
