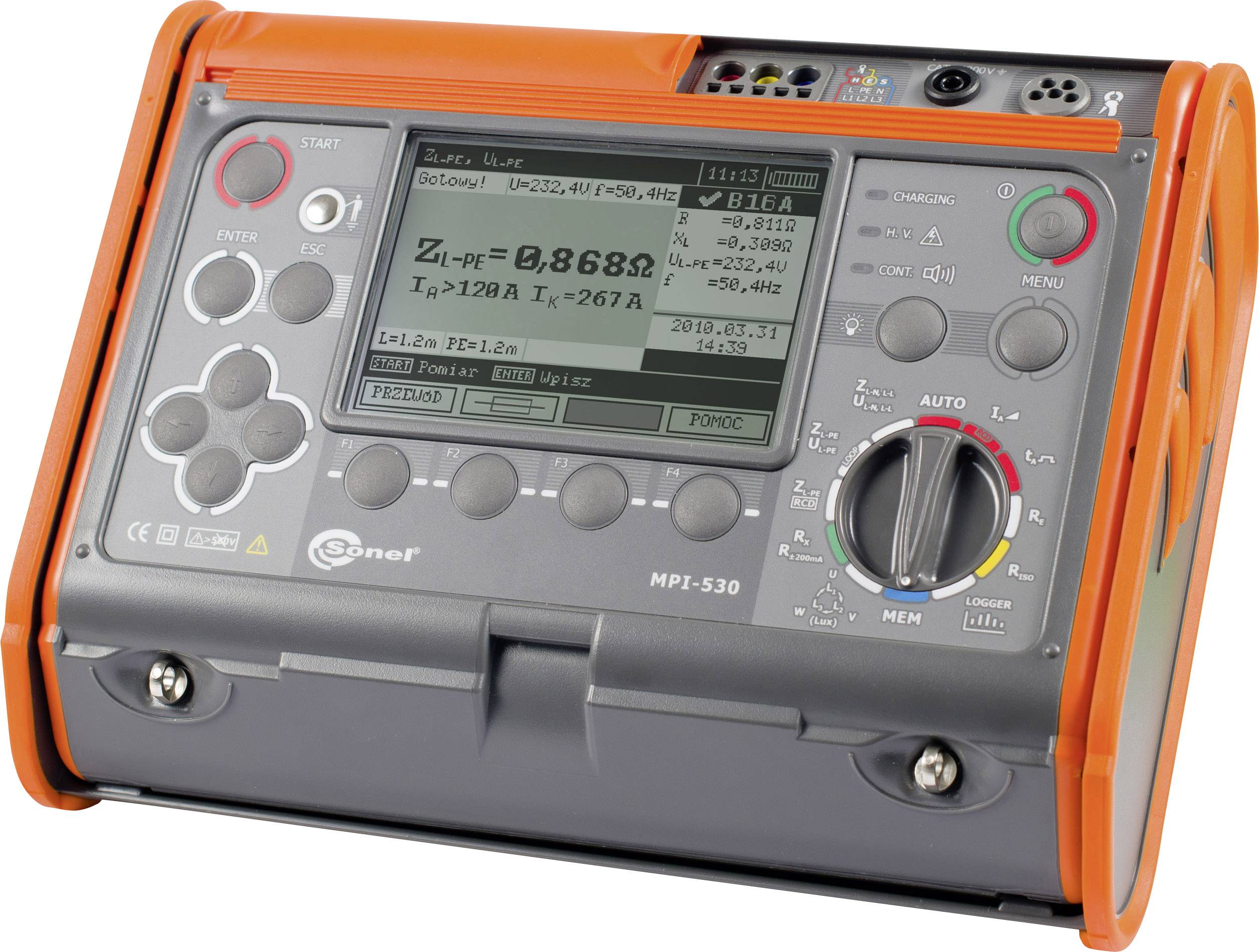

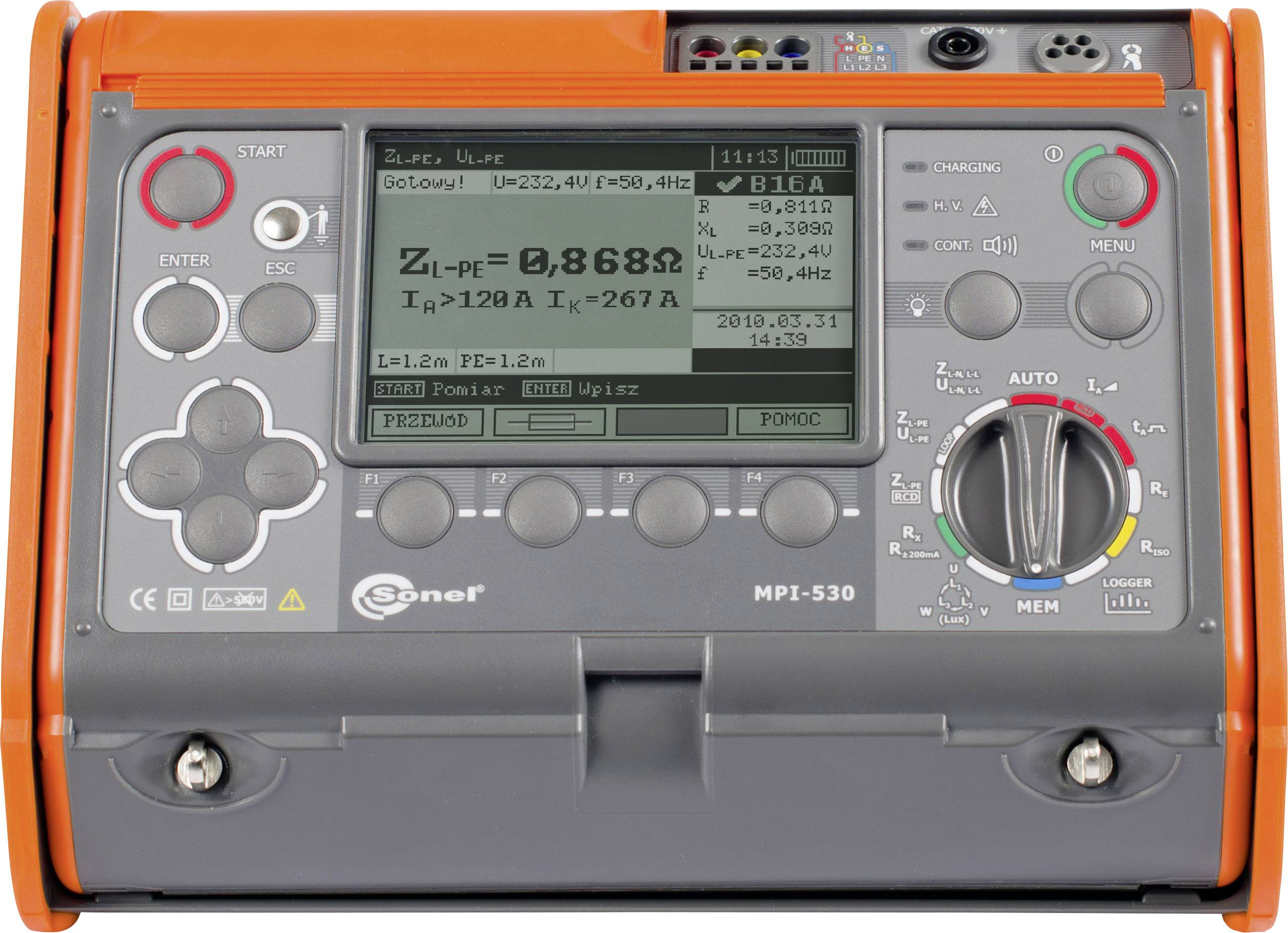

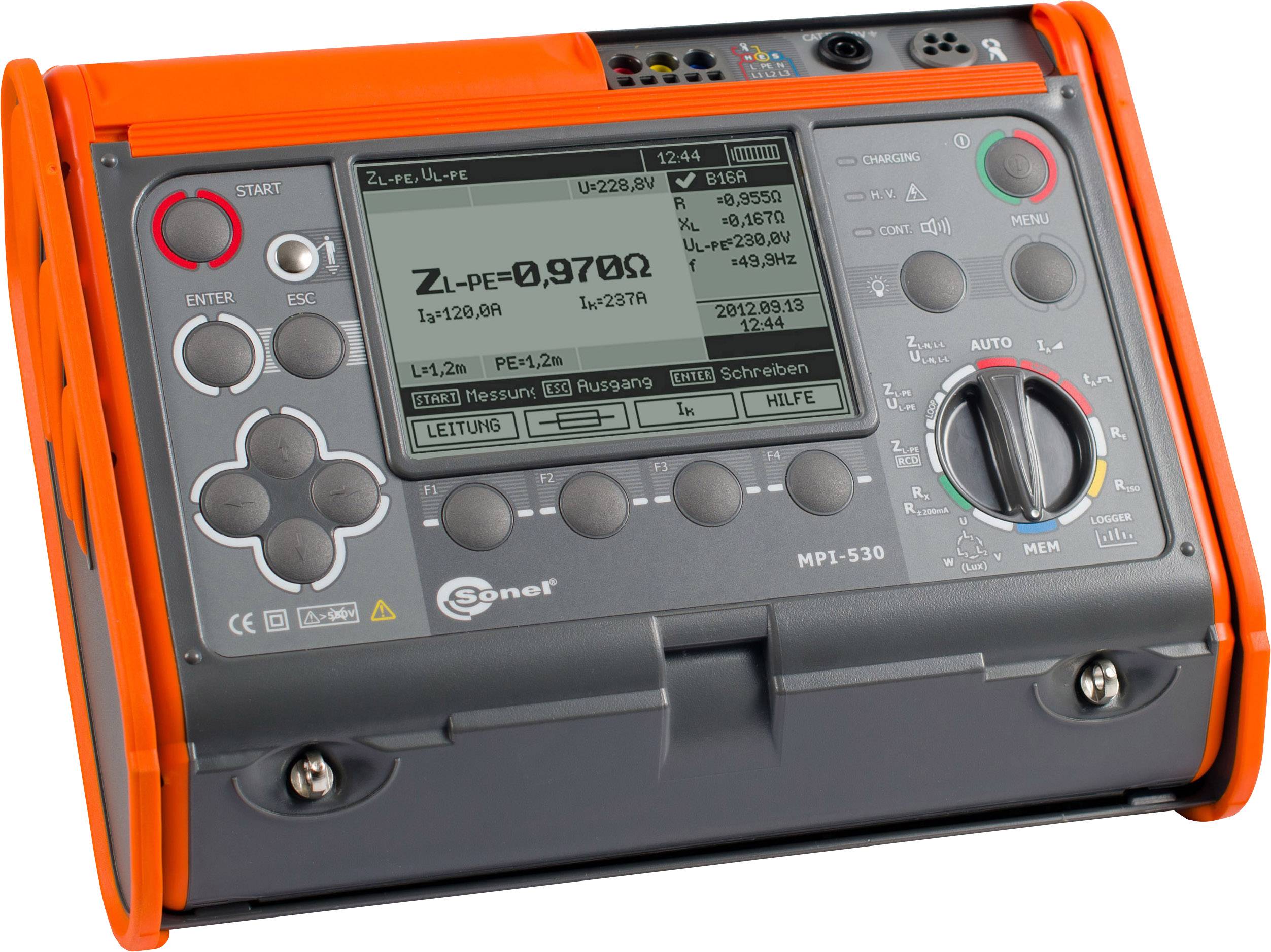

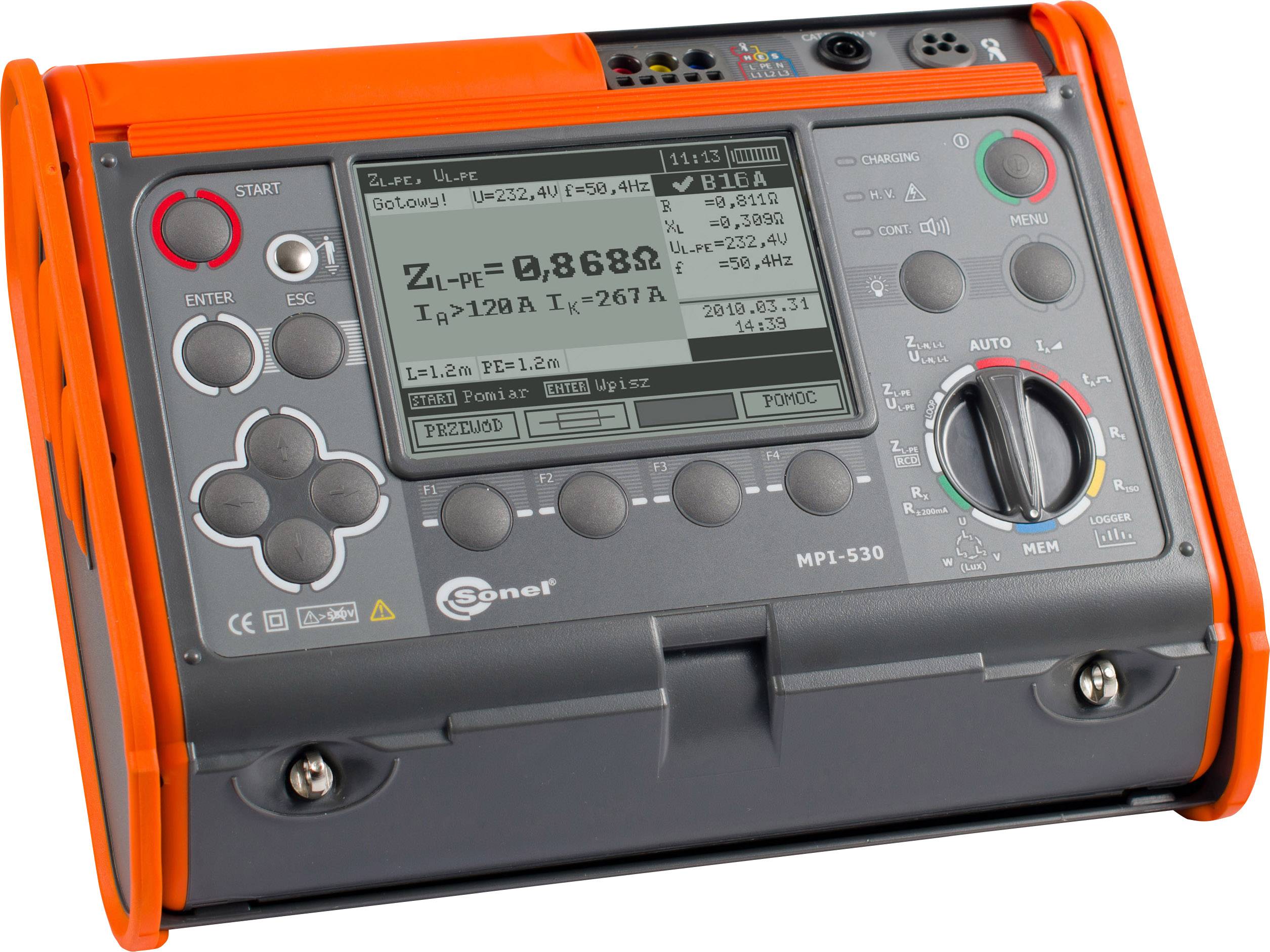

Sonel MPI-530 Installationstester VDE-Norm 0100
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
VDE-testudstyr
- Loop impedans-måling med max. 41 A ved 415V
- Slibning måling uden udløsning af RCD
- Kortslutningsstrøm beregning
- Måling af isolationsmodstand med maks. 1000V til 10 GΩ
- Beskyttelsesledermodstand med ±200 mA
- RCD/FI-test type AC, A og B op til 1000 mA
- TRMS strømmåling op til 400 A
- AC spændingsmåling op til 500 V
- Virke.-, skin.- og blindeffekt måling inkl. cosϕ
- Jordmåling også med 2 strømtænger uden at skulle skille erders med wenner-methode
- Specifik jordmodstand ρ
- Belysning måling
- Fasefølgeindikator
- Netkvalitetsanalyse
Tekniske specifikationer
- "Området sløjfeimpedansmåling ZL-PE, ZL-N, ZL-L 0,000...19,999 Ω: opløsning 0,001 Ω, nøjagtighed: ±(5 % v.M. + 30 cifre); område sløjfeimpedansmåling ZL-PE,ZL-N,ZL-L 20,00...199,99 Ω: opløsning: 0,01 Ω, nøjagtighed: ±(5 % v.M. + 30 cifre); område sløjfeimpedansmåling ZL-PE,ZL-N,ZL-L 200...1999,9 Ω: Opløsning: 0,1 Ω, nøjagtighed: ±(5 % v.M. + 30 cifre); spændingsintervaller: 95…270 V til ZL-PE , ZL-N og 95…440 V til ZL-L; frekvens: 45…65 Hz; område sløjfeimpedansmåling ZL-PE uden RCD udløsning 0,00...19,99 Ω: opløsning: 0,01 Ω, nøjagtighed: ±(6 % v.M. + 10 cifre); område sløjfeimpedansmåling ZL-PE uden RCD udløsning 20...199 Ω: Opløsning: 0,1 Ω, nøjagtighed: ±(6 % v.M. + 5 cifre); område sløjfeimpedansmåling ZL-PE uden RCD Udløsning 200...1999 Ω: opløsning: 1 Ω, nøjagtighed: ±(6 % v.M. + 5 cifre); område jording modstandsmåling RE: 0,00...9,99 Ω, opløsning: 0,01 Ω, nøjagtighed: ±(2 % v.M. + 4 cifre); område jording modstandsmåling RE: 10,00...99,9 Ω, opløsning: 0,1 Ω, nøjagtighed: ±(2 % v.M. + 3 cifre); område jording modstandsmåling RE: 100...999 Ω: opløsning: 1 Ω, nøjagtighed: ±(2 % v.M. + 3 cifre); område jording modstandsmåling RE: 1,00...1,99 kΩ: opløsning: 0,01 kΩ, nøjagtighed: ±(2 % v.M. + 3 cifre); område jordmåling med tang: 0,00...9,99 Ω, opløsning: 0,01 Ω, nøjagtighed: ±(8 % v.M. + 4 cifre); område jordmåling med tang: 10,0...99,9 Ω, opløsning: 0,1 Ω, nøjagtighed: ±(8 % v.M. + 4 cifre); område jordmåling med tang: 100...999 Ω, opløsning: 1 Ω, nøjagtighed: ±(8 % v.M. + 4 cifre); område jordmåling med tang 1,00...1,99 kΩ: opløsning: 0,01 kΩ, nøjagtighed: ±(8 % v.M. + 4 cifre); område jordmåling med 2 tænger 0,00...9,99 Ω: opløsning: 0,01 Ω, nøjagtighed: ±(10 % v.M. + 4 cifre); område jordmåling med 2 tænger 10...19,9 Ω: Opløsning: 0,1 Ω, nøjagtighed: ±(10 % v.M. + 4 cifre); område jordmåling med 2 tænger 20... 99,9 Ω: Opløsning: 0,1 Ω, nøjagtighed: ±(20 % v.M. + 4 cifre); område specifik jordmodstand ρ 0,00...9,99 Ωm: Opløsning: 0,1 Ωm, nøjagtighed: afhængigt af RE; område specifik jordmodstand ρ 100...999 Ωm: opløsning: 1 Ωm, nøjagtighed: afhængigt af RE; område specifik jordmodstand ρ 1,00...9,99 kΩm: opløsning: 0,01 kΩm, nøjagtighed: afhængigt af RE; område specifik jordmodstand ρ 10,0...99,9 kΩm: Opløsning: 0,1 kΩm, nøjagtighed: afhængigt af RE; visning af drejefeltretning UL-L: 95...500 V, 45...65Hz; aktiveringstid RCDnormal 0,5*i: område: 0...300 ms, opløsning: 1 ms, nøjagtighed: [±(2 % v.M. + 2 cifre) = 10 mA, RCD i og 0,5*i ±(2 % v.M. + 3 cifre)]; aktiveringstid RCDnormal 1*i: område: 0...300 ms, opløsning: 1 ms, nøjagtighed: [±(2 % v.M. + 2 cifre) = 10 mA, RCD i og 0,5*i ±(2 % v.M. + 3 cifre)]; aktiveringstid RCDnormal 2*i: område: 0...150 ms, opløsning: 1 ms, nøjagtighed: [±(2 % v.M. + 2 cifre) = 10 mA, RCD i og 0,5*i ±(2 % v.M. + 3 cifre)]; aktiveringstid RCDnormal 5*i: område: 0...40 ms: opløsning: 1 ms, nøjagtighed: [±(2 % v.M. + 2 cifre) = 10 mA, RCD i og 0,5*i ±(2 % v.M. + 3 cifre)]; aktiveringstid RCDselektiv 0,5*i: område: 0...500 ms, opløsning: 1 ms, nøjagtighed: [±(2 % v.M. + 2 cifre) = 10 mA, RCD i og 0,5*i ±(2 % v.M. + 3 cifre)]; aktiveringstid RCDselektiv 1*i: område: 0...500 ms, opløsning: 1 ms, nøjagtighed: [±(2 % v.M. + 2 cifre) = 10 mA, RCD i og 0,5*i ±(2 % v.M. + 3 cifre)]; aktiveringstid RCDselektiv 2*i: område: 0...200 ms, opløsning: 1 ms, nøjagtighed: [±(2 % v.M. + 2 cifre) = 10 mA, RCD i og 0,5*i ±(2 % v.M. + 3 cifre)]; aktiveringstid RCDselektiv 5*i: område: 0...150 ms, opløsning: 1 ms, nøjagtighed: [±(2 % v.M. + 2 cifre) = 10 mA, RCD i og 0,5*i ±(2 % v.M. + 3 cifre)]; udløsningsstrøm RCD Type AC 10 mA: område: 3,3...10,0 mA, opløsning: 0,1 mA, måle strøm: 0,3...1,0xIn, nøjagtighed: ±5% i; udløsningsstrøm RCD Type AC 30 mA: område: 9,0...30,0 mA, opløsning: 0,1 mA, måle strøm: 0,3...1,0xIn, nøjagtighed: ±5% i; udløsningsstrøm RCD Type AC 100 mA: område: 33,0...100 mA, opløsning: 0,1 mA, måle strøm: 0,3...1,0xIn, nøjagtighed: ±5% i; udløsningsstrøm RCD Type AC 300 mA: område: 90...300 mA, opløsning: 1 mA, måle strøm: 0,3...1,0xIn; nøjagtighed: ±5% i; udløsningsstrøm RCD Type AC 500 mA: område: 150...500 mA, opløsning: 0,1 mA, måle strøm: 0,3...1,0xIn, nøjagtighed: ±5% i; udløsningsstrøm RCD Type AC 1000 mA: område: 330...1000 mA, opløsning: 1 mA, måle strøm: 0,3...1,0xIn nøjagtighed: ±5% i; udløsningsstrøm RCD Type A 10mA: område: 3,5...20,0 mA, opløsning: 0,1 mA, måle strøm: 0,35...2,0xIn nøjagtighed: ±10% I; udløsningsstrøm RCD Type A 30 mA: område: 10,5...42,0 mA, opløsning: 0,1 mA, måle strøm: 0,35...1,4,0xIn, nøjagtighed: ±10% i; udløsningsstrøm RCD Type A 100 mA: område: 35,0...: 140,0 mA, opløsning: 1 mA, måle strøm: 0,35...1,4xIn nøjagtighed: ±10% i; udløsningsstrøm RCD Type A 300 mA: område: 105...420 mA, opløsning: 1 mA, måle strøm: 0,35...1,4xIn, nøjagtighed: ±10% i; udløsningsstrøm RCD Type A 500 mA: område: 175...700 mA, opløsning: 1 mA, måle strøm: 0,35...1,4xIn, nøjagtighed: ±10% i; RCD Type B: Se datablad; nominel område isolationsmodstand 50 V: 50 kΩ...250 MΩ; nominel område isolationsmodstand 100 V: 100 kΩ...500 MΩ; nominel område isolationsmodstand 250 V: 250 kΩ...1 GΩ; nominel område isolationsmodstand 500 V: 500 kΩ...2 GΩ; nominel område isolationsmodstand 1000 V: 1 MΩ...9,99 GΩ; område måling af isolationsmodstand 0...1999 kΩ: opløsning: 1 kΩ, nøjagtighed: ±(3 % v.M. + 8 cifre); område måling af isolationsmodstand 2,00...19,99 MΩ: opløsning: 0,01 MΩ, nøjagtighed: ±(3 % v.M. + 8 cifre); område måling af isolationsmodstand 20...199 MΩ: Opløsning: 0,1 MΩ, nøjagtighed: ±(3 % v.M. + 8 cifre); område måling af isolationsmodstand 200...999 MΩ: opløsning: 1 MΩ, nøjagtighed: ±(3 % v.M. + 8 cifre); område måling af isolationsmodstand 1,00...9,99 GΩ: opløsning: 0,01 GΩ, nøjagtighed: ±(4 % v.M. + 6 cifre); område beskyttelsesledermodstand ±200 mA 0,00...19,99 Ω: opløsning: 0,01 Ω, nøjagtighed: ±(2 % v.M. + 3 cifre); område beskyttelsesledermodstand ±200 mA 20,00...1999 Ω: Opløsning: 0,1 Ω, nøjagtighed: ±(2 % v.M. + 3 cifre); område beskyttelsesledermodstand ±200 mA 200...400 Ω: opløsning: 1 Ω, nøjagtighed: ±(2 % v.M. + 3 cifre); område strømmåling m. Tang: C-3, C-6: 0,0...99,9 mA, opløsning: 0,1 mA, nøjagtighed: ±(5 % v.M. + 3 cifre); område strømmåling m. Tang: C-3, C-6: 100...999 mA, opløsning: 1 mA, nøjagtighed: ±(5 % v.M. + 3 cifre); område strømmåling m. Tang: C-3, C-6, F-1, F-2, F3: 1,00...9,99 A, opløsning: 0,01 A, nøjagtighed: [±(5 % v.M. + 5 cifre f. C-3, C-6) og ± (0,1 % i + 2 cifre f. F-1, F-2, F-3)]; område strømmåling m. Tang: C-3, C-6, F-1, F-2, F3: 10,00...99,9 A, opløsning: 0,1 A, nøjagtighed: [±(5 % v.M. + 5 cifre f. C-3, C-6) og ± (0,1 % i + 2 cifre f. F-1, F-2, F-3)]; område strømmåling m. Tang: C-3, C-6, F-1, F-2, F3: 100,...999 A, opløsning: 1 A, nøjagtighed: [±(5 % v.M. + 5 cifre f. C-3, C-6) og ± (0,1 % i + 2 cifre f. F-1, F-2, F-3)]; område strømmåling m. Tang: C-3, C-6, F-1, F-2, F3: 1,00...3,00 kA, opløsning: 0,01 kA, nøjagtighed: [±(5 % v.M. + 5 cifre f. C-3, C-6) og ± (0,1 % i + 2 cifre f. F-1, F-2, F-3)]; område virke.- blind.- skineffekt (P,Q,S) og cosϕ 0...999 W: opløsning: 1 kW, nøjagtighed: ±(7 % v.M. + 3 cifre); område virke.- blind.- skineffekt (P,Q,S) og cosϕ 1,00...9,99 kW: opløsning: 0,01 kW, nøjagtighed: ±(7 % v.M. + 3 cifre); område virke.- blind.- skineffekt (P,Q,S) og cosϕ 10...99,9 kW: Opløsning: 0,1 kW, nøjagtighed: ±(7 % v.M. + 5 cifre); område virke.- blind.- skineffekt (P,Q,S) og cosϕ 100...999 kW: opløsning: 1 kW, nøjagtighed: ±(7 % v.M. + 5 cifre); område virke.- blind.- skineffekt (P,Q,S) og cosϕ 1...1,50 MW: opløsning: 0,01 MW, nøjagtighed: ±(7 % v.M. + 5 cifre); område cosϕ 0,00...1,00, opløsning: 0,01; område harmonisk 0,0...300 V, opløsning: 0,1 V, orden: 1,2...15, nøjagtighed: ±(5 % v.M. + 3 cifre); område harmonisk 0,0...300 V, opløsning: 0,1 V, orden: 16...40, nøjagtighed: ±(5 % v.M. + 10 cifre); område harmonisk 300...500 V: opløsning: 1 V, orden og nøjagtighed jævn område 0,0...300 V; THD bezgl. 1. Harmonisk: Se datablad; belysning måling: Se datablad
- Produkttype
Installationstester
Fabriksstandard
- Målekategori
CAT III 600 V
CAT IV 300 V
- Interfaces
USB
- Dim.
(L x B x H) 310 x 455 x 180 mm
- Vægt
6.48 kg
IP54
- Måleområde (VDE)
Isolationsmodstand
Sløjfeimpedans
Ledningsimpedans
Nettoydelse
Skineffekt
Blindeeffekt
Ydelsesfaktor
Modstand
Beskyttelsesledermodstand
Berøringsstrøm
Vis mere
- DIN-Norm
DIN IEC 60364
- Visningsmåde
Digital (LCD)
- Bredde
455 mm
- H
180 mm
- L
310 mm
- Spænding strømforsyning
Batteridrevne
- Hukommelse
Ja
- Type
MPI-530
- VDE-Norm
0100
- Specifikationer
RCD/FI test
Dokumenter og downloads
Datablad
Datablad 1427980 Sonel MPI-530 Installationstester VDE-Norm 0100
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 1427980 Sonel MPI-530 Installationstester VDE-Norm 0100
Beskrivelse
Tilslutningsmulighed med højest kvalitet DIN VDE 0100/0105 prøveapparat MPI-530 af sonel til komplet kontrol af el-installationer og industrielle anlæg af enhver art. Den fremragende udvidelser til sin forgænger model er den udvidede jordmåling med 2 tænger uden erdauftrennung, en belysning kniv og muligheden for en ved optagelse af Stom Netzqualitasanalyse, spænding og effekt samt PF, harmonisk, cosϕ og THD. En kundetjeneste datainput er også med denne model med en Bluetooth-tastatur er muligt på stedet.
OBS! Denne produkttekst er maskinoversat.
OBS! Denne produkttekst er maskinoversat.
Version
- Slidstærkt gummi beskyttet IP54-kabinet
- CAT IV 300V
- CAT III 600 V
- Testledninger
- Taste stav
- Jording måletilbehør som hjælpsomme elektroder, tænger og måleledninger på spindler
- Universel 3-faset tilbehør som CEE-adapter 16 A og 32 A 4- eller 5-polet
- Belysningsmåler
- Strømtang til netkvalitetsanalyse
- Bluetooth
- Uni-Schutzkontakt adapter
- USB-kabel
- Taske
- Genopladelige batterier
- Protokolsoftware Sonel Reader
Inkluderet i leveringen
- Adapter med UNI-beskyttelsesafbryder (WS-03)
- Testledning med bananstik, 1,2 m, gul
- Testledning med bananstik 1,2 m, blå
- Testledning med bananstik, 1,2 m, rød
- Testledning med bananstik 15m på spole, blå
- Testledning med bananstik 30m på spole, rød
- Målespids med bananbøsning
- Gul
- Målespids med bananbøsning
- Rød
- Målespids med bananbøsning
- Blå
- Krokodilleklemme K02, gul
- Krokodilleklemme K02, gul
- Jordspyd (rød), 0,3m
- Taske L2
- Bærerem
- Batterioplader Z7
- USB-kabel
- Ledning til batterioplader
- Ladekabel til bilens cigarettænder (12 V)
- Batteri nimh 4,8 V 4,2Ah
- Software Sonel Reader
- Betjeningsvejledning
- Kaliberierzertifikat
Tip
- Bluetooth® er et registreret varemærke tilhørende Bluetooth SIG, Inc.
