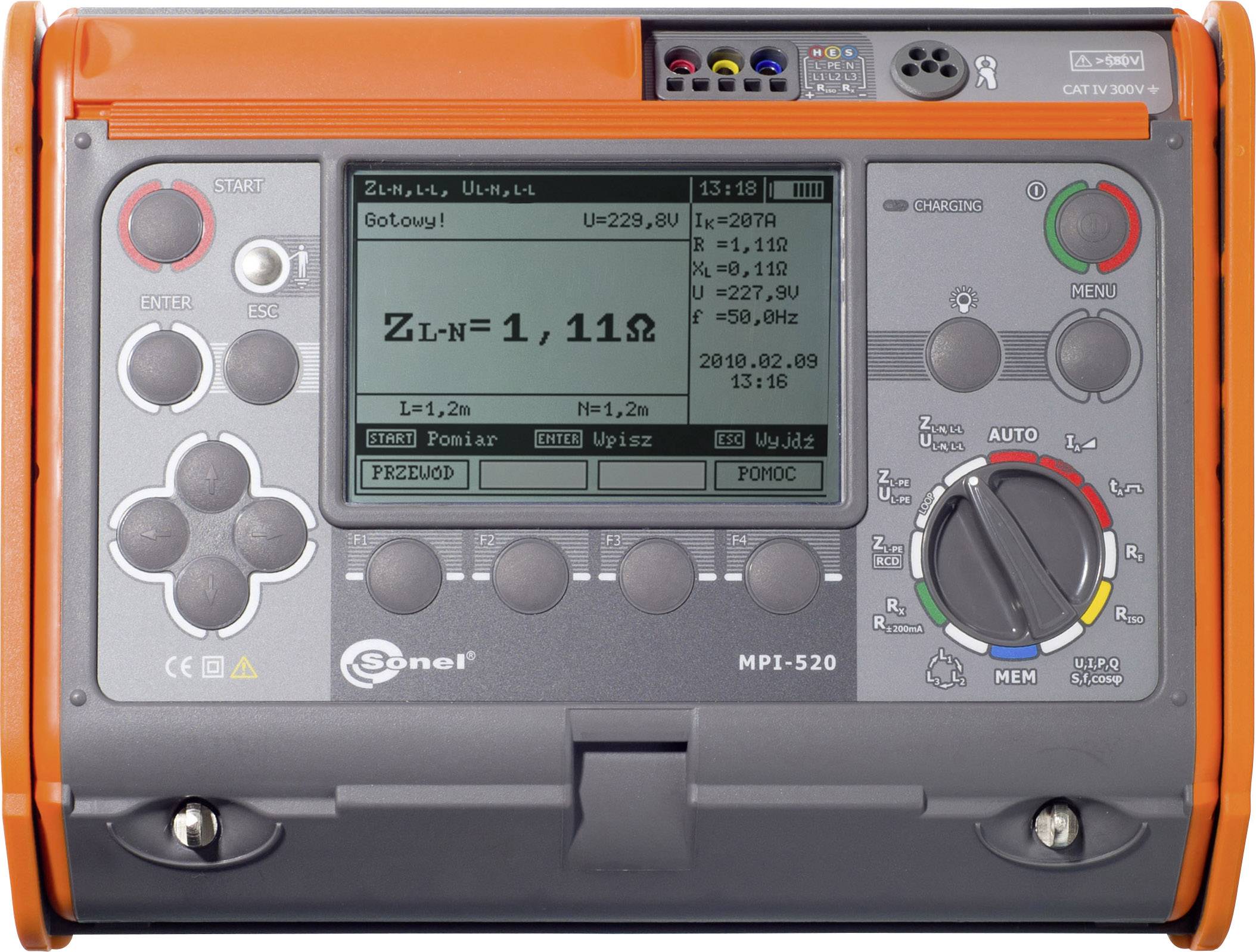

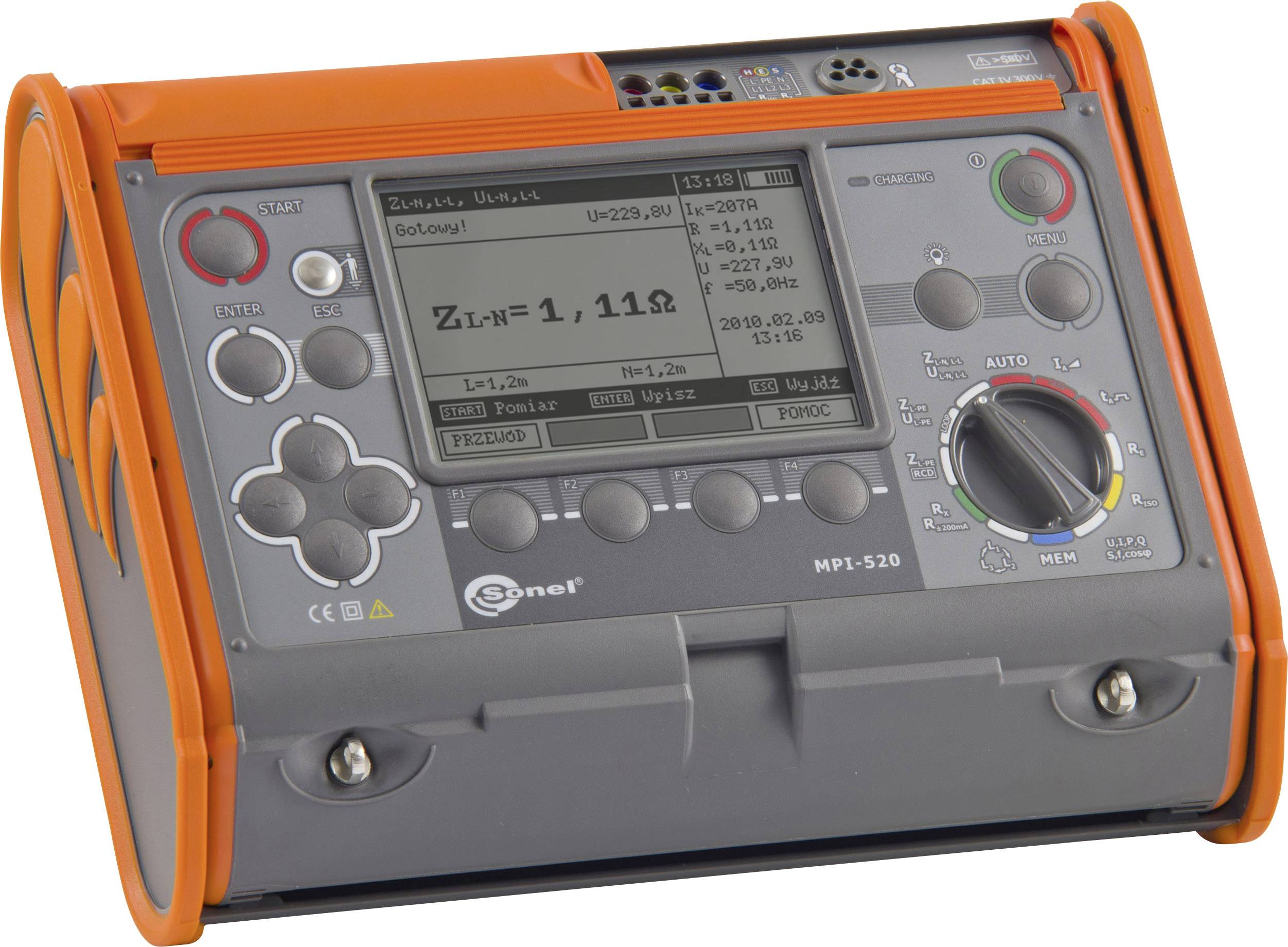

Sonel MPI-520 Installationstester VDE-Norm 0100
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
VDE-testudstyr
- Loop impedans-måling med max. 41 A ved 415V
- Slibning måling uden udløsning af rdc
- Kortslutningsstrøm beregning
- Måling af isolationsmodstand med max. 1000V til 10 GΩ
- Beskyttelsesledermodstand med ±200 mA
- RCD/FI-test type AC, A og B op til 1000 mA
- Jordforbindelsesmåling
- TRMS strømmåling op til 400 A
- AC spændingsmåling op til 500 V
- Virke.-, skin.- og blindeffekt måling inkl. cosϕ
Tekniske specifikationer
- Brug sløjfeimpedansmåling ZL-PE, ZL-N, ZL-L 0,00...19,99 Ω: opløsning: 0,01 Ω, nøjagtighed: ±(5 % v.M. + 3 cifre); område sløjfeimpedansmåling ZL-PE,ZL-N,ZL-L 20,0...1999 Ω: Opløsning: 0,1 Ω, nøjagtighed: ±(5 % v.M. + 3 cifre); område sløjfeimpedansmåling ZL-PE,ZL-N,ZL-L 200...1999 Ω: opløsning: 1 Ω, nøjagtighed: ±(5 % v.M. + 3 cifre); spændingsintervaller: 95…270 V til ZL-PE , ZL-N og 95…440 V til ZL-L; frekvens: 45…65 Hz; område sløjfeimpedansmåling ZL-PE uden RCD udløsning 0,00...19,99 Ω: opløsning: 0,01 Ω, nøjagtighed: ±(6 % v.M. + 10 cifre); område sløjfeimpedansmåling ZL-PE uden RCD udløsning 20... 199Ω: Opløsning: 0,1 Ω, nøjagtighed: ±(6 % v.M. + 5 cifre); område sløjfeimpedansmåling ZL-PE uden RCD Udløsning 200...1999Ω: opløsning: 1 Ω, nøjagtighed: ±(6 % v.M. + 5 cifre); område jording modstandsmåling RE: 0,00...9,99 Ω: opløsning: 0,01 Ω, nøjagtighed: ±(2 % v.M. + 4 cifre); område jording modstandsmåling RE: 10,00...99,9 Ω: Opløsning: 0,1 Ω, nøjagtighed: ±(2 % v.M. + 3 cifre); område jording modstandsmåling RE: 100...999 Ω: opløsning: 1 Ω, nøjagtighed: ±(2 % v.M. + 3 cifre); område jording modstandsmåling RE: 1,00...1,99 kΩ: opløsning: 0,01 kΩ, nøjagtighed: ±(2 % v.M. + 3 cifre); aktiveringstid RCDnormal 0,5*i: område: 0...300 ms, opløsning: 1 ms, nøjagtighed: [±(2 % v.M. + 2 cifre) = 10 mA, RCD i og 0,5*i ±(2 % v.M. + 3 cifre)]; aktiveringstid RCDnormal 1*i: område: 0...300 ms, opløsning: 1 ms, nøjagtighed: [±(2 % v.M. + 2 cifre) = 10 mA, RCD i og 0,5*i ±(2 % v.M. + 3 cifre)]; aktiveringstid RCDnormal 2*i: område: 0...150 ms, opløsning: 1 ms, nøjagtighed: [±(2 % v.M. + 2 cifre) = 10 mA, RCD i og 0,5*i ±(2 % v.M. + 3 cifre)]; aktiveringstid RCDnormal 5*i: område: 0...40 ms: opløsning: 1 ms, nøjagtighed: [±(2 % v.M. + 2 cifre) = 10 mA, RCD i og 0,5*i ±(2 % v.M. + 3 cifre)]; aktiveringstid RCDselektiv 0,5*i: område: 0...500 ms, opløsning: 1 ms, nøjagtighed: [±(2 % v.M. + 2 cifre) = 10 mA, RCD i og 0,5*i ±(2 % v.M. + 3 cifre)]; aktiveringstid RCDselektiv 1*i: område: 0...500 ms, opløsning: 1 ms, nøjagtighed: [±(2 % v.M. + 2 cifre) = 10 mA, RCD i og 0,5*i ±(2 % v.M. + 3 cifre)]; aktiveringstid RCDselektiv 2*i: område: 0...200 ms, opløsning: 1 ms, nøjagtighed: [±(2 % v.M. + 2 cifre) = 10 mA, RCD i og 0,5*i ±(2 % v.M. + 3 cifre)]; aktiveringstid RCDselektiv 5*i: område: 0...150 ms, opløsning: 1 ms, nøjagtighed: [±(2 % v.M. + 2 cifre) = 10 mA, RCD i og 0,5*i ±(2 % v.M. + 3 cifre)]; udløsningsstrøm RCD Type AC 10 mA: område: 3,3...10,0 mA, opløsning: 0,1 mA, måle strøm: 0,3...1,0xIn, nøjagtighed: ±5% i; udløsningsstrøm RCD Type AC 30 mA: område: 9,0...30,0 mA, opløsning: 0,1 mA, måle strøm: 0,3...1,0xIn, nøjagtighed: ±5 %; i udløsningsstrøm RCD Type AC 100 mA: område: 33,0 - 100,0 mA, opløsning: 0,1 mA, måle strøm: 0,3...1,0xIn, nøjagtighed: ±5% i; udløsningsstrøm RCD Type AC 300 mA: område: 90...300,0 mA, opløsning: 1 mA, måle strøm: 0,3...1,0xIn, nøjagtighed: ±5% i; udløsningsstrøm RCD Type AC 500 mA: område: 150...500,0 mA, opløsning: 0,1 mA, måle strøm: 0,3...1,0xIn, nøjagtighed: ±5% i; udløsningsstrøm RCD Type AC 1000 mA: område: 330...1000 mA, opløsning: 0,1 mA, måle strøm: 0,3...1,0xIn, nøjagtighed: ±5% i; udløsningsstrøm RCD Type A 10 mA: område: 4...20,0 mA, opløsning: 0,1 mA, måle strøm: 0,4...2,0xIn, nøjagtighed: ±10% i; udløsningsstrøm RCD Type A 30 mA: område: 12...42,0 mA, opløsning: 0,1 mA, måle strøm: 0,4...1,4xIn, nøjagtighed: ±10% i; udløsningsstrøm RCD Type A 100 mA: område: 40,..: 140,0 mA, opløsning: 1 mA, måle strøm: 0,4...1,4xIn, nøjagtighed: ±10% i; udløsningsstrøm RCD Type A 300 mA: område: 120...420 mA, opløsning: 1 mA, måle strøm: 0,4...1,4xIn, nøjagtighed: ±10% i; udløsningsstrøm RCD Type A 500 mA: område: 200...700 mA, opløsning: 1 mA, måle strøm: 0,4...1,4xIn, nøjagtighed: ±10% i; RCD Type B: Se datablad; nominel område isolationsmodstand 50 V: 50 kΩ...250 MΩ; nominel område isolationsmodstand 100 V: 100 kΩ...500 MΩ; nominel område isolationsmodstand 250 V: 250 kΩ...1 GΩ; nominel område isolationsmodstand 500 V: 500 kΩ...2 GΩ; nominel område isolationsmodstand 1000 V: 1 MΩ...3 GΩ; område måling af isolationsmodstand 0...1999 kΩ: opløsning: 1 kΩ, nøjagtighed: ±(3 % v.M. + 8 cifre); område måling af isolationsmodstand 2,00...19,99 MΩ: opløsning: 0,01 MΩ, nøjagtighed: ±(3 % v.M. + 8 cifre); område måling af isolationsmodstand 20...199 MΩ: Opløsning: 0,1 MΩ, nøjagtighed: ±(3 % v.M. + 8 cifre); område måling af isolationsmodstand 200...999 MΩ: opløsning: 1 MΩ, nøjagtighed: ±(3 % v.M. + 8 cifre); område måling af isolationsmodstand 1,00...3 GΩ: opløsning: 0,01 GΩ, nøjagtighed: ±(4 % v.M. + 6 cifre); visning af faserækkefølge af ikon; område beskyttelsesledermodstand ±200 mA 0,00...19,99 Ω: opløsning: 0,01 Ω, nøjagtighed: ±(2 % v.M. + 3 cifre); område beskyttelsesledermodstand ±200 mA 20,00...19,99 Ω: Opløsning: 0,1 Ω, nøjagtighed: ±(2 % v.M. + 3 cifre); område beskyttelsesledermodstand ±200 mA 200...400 Ω: opløsning: 1 Ω, nøjagtighed: ±(2 % v.M. + 3 cifre); område virke.- blind.- skineffekt (P,Q,S): 0...200 kW; TRMS strømområde: 0...400 A; brug AC spænding ULN: 0...440 V; Frekvensområde: 45...65Hz; visningsområde cos φ: 0,00...1.00, opløsning: 0,01
- Produkttype
Installationstester
Fabriksstandard
- Målekategori
CAT IV 300 V
- Interfaces
1 x USB
- Dim.
(L x B x H) 310 x 455 x 180 mm
- Vægt
6.4 kg
IP54
- Måleområde (VDE)
Isolationsmodstand
Sløjfeimpedans
Ledningsimpedans
Nettoydelse
Skineffekt
Blindeeffekt
Ydelsesfaktor
Modstand
Beskyttelsesledermodstand
Berøringsstrøm
Vis mere
- DIN-Norm
DIN IEC 60364
- Visningsmåde
Digital (LCD)
- Bredde
455 mm
- H
180 mm
- L
310 mm
- Spænding strømforsyning
Batteridrevne
- Hukommelse (pladser)
300
- Hukommelse
Ja
- Type
MPI-520
- VDE-Norm
0100
- Specifikationer
RCD/FI test
Dokumenter og downloads
Datablad
Datablad 1427978 Sonel MPI-520 Installationstester VDE-Norm 0100
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 1427978 Sonel MPI-520 Installationstester VDE-Norm 0100
Beskrivelse
Det MPI-520 er en universelt anvendelig, DIN VDE 0100/0105 prøveapparat af sonel til komplet kontrol af el-installationer, samt industrielle anlæg af enhver art. Omfattende målinger til alle RCD typer (A, AC, B), samt målinger, beregning af cos φ med TRMS strømmåling op til 400 A og spændingsmåling AC til 500V hører til de avancerede funktioner i størrelserne MPI-serien. En kundetjeneste datainput fås nu også med en Bluetooth-tastatur er muligt på stedet
OBS! Denne produkttekst er maskinoversat.
OBS! Denne produkttekst er maskinoversat.
Version
- Slidstærkt gummi beskyttet IP54-kabinet
- CAT IV 300V
- Testledninger
- Taste stav
- Jording måletilbehør som hjælpsomme elektroder og måleledninger på spindler
- Strømtang til effektanalyse
- Universel 3-faset tilbehør som CEE-adapter 16 A og 32 A 4- eller 5-polet
- Uni-Schutzkontakt adapter
- USB-kabel
- Taske
- Genopladelige batterier
- Protokolsoftware Sonel Reader
Inkluderet i leveringen
- Adapter med UNI-beskyttelsesafbryder (WS-03)
- Testledning med bananstik 1,2 m, gul
- Testledning med bananstik 1,2 m, blå
- Testledning med bananstik 1,2 m, rød
- Testledning med bananstik 30m på spole, rød
- Testledning med bananstik 15m på spole, blå
- Målespids med bananbøsning, gul
- Målespids med bananbøsning rød
- Målespids med bananbøsning blå
- Testledning 1,8 m rød, 5 kV
- Testledning 1,8 m sort, skærmet, 5kV
- Prøvespidser rød, 5 kV
- Krokodilleklemme K02, rød
- Krokodilleklemme K02, gul
- 2 x jordspyd (rød) 0,3m
- Taske L2
- Bærerem
- Batterihus LR14
- Batterier LR14
- USB-kabel Software Sonel Reader
- Betjeningsvejledning
- Kalibreringscertifikat
Tip
- Bluetooth® er et registreret varemærke tilhørende Bluetooth SIG, Inc.
