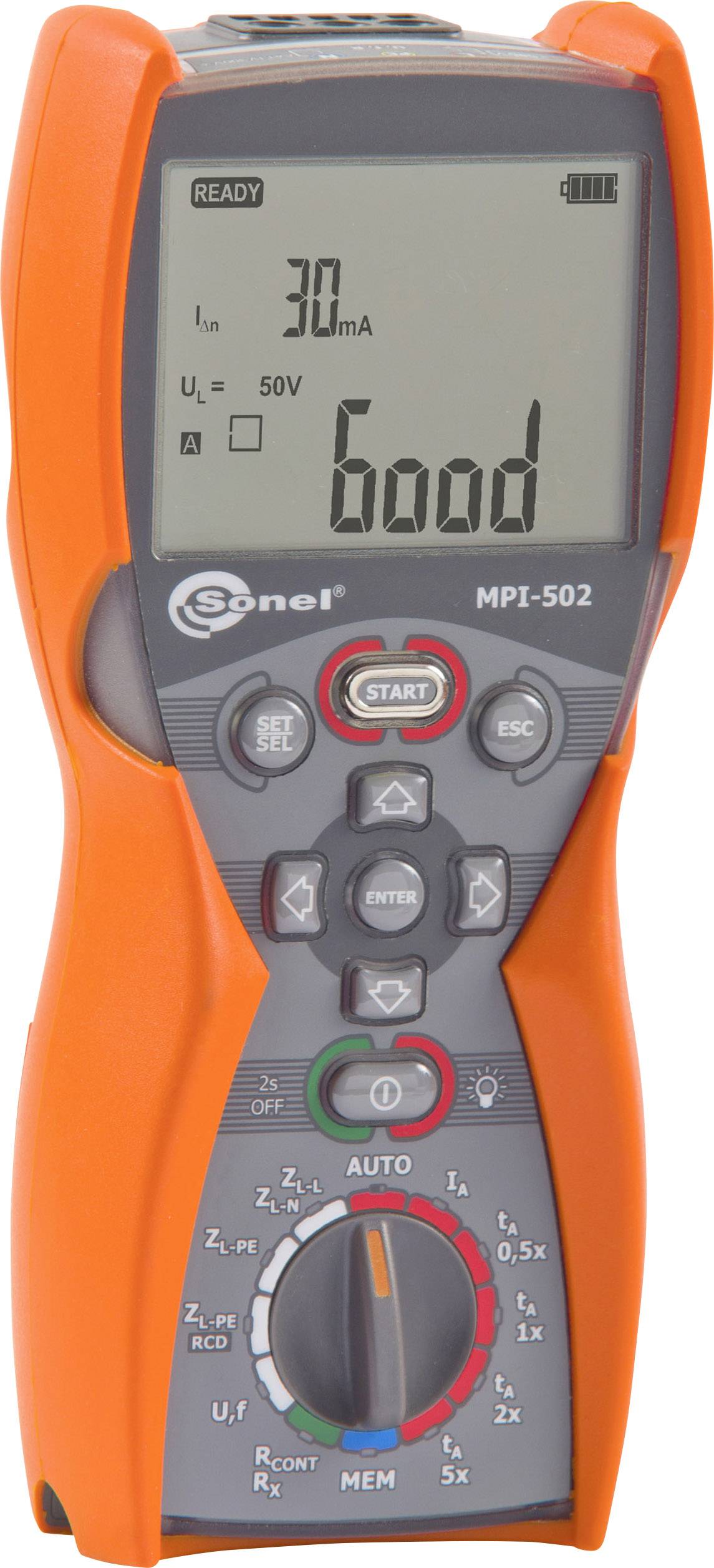

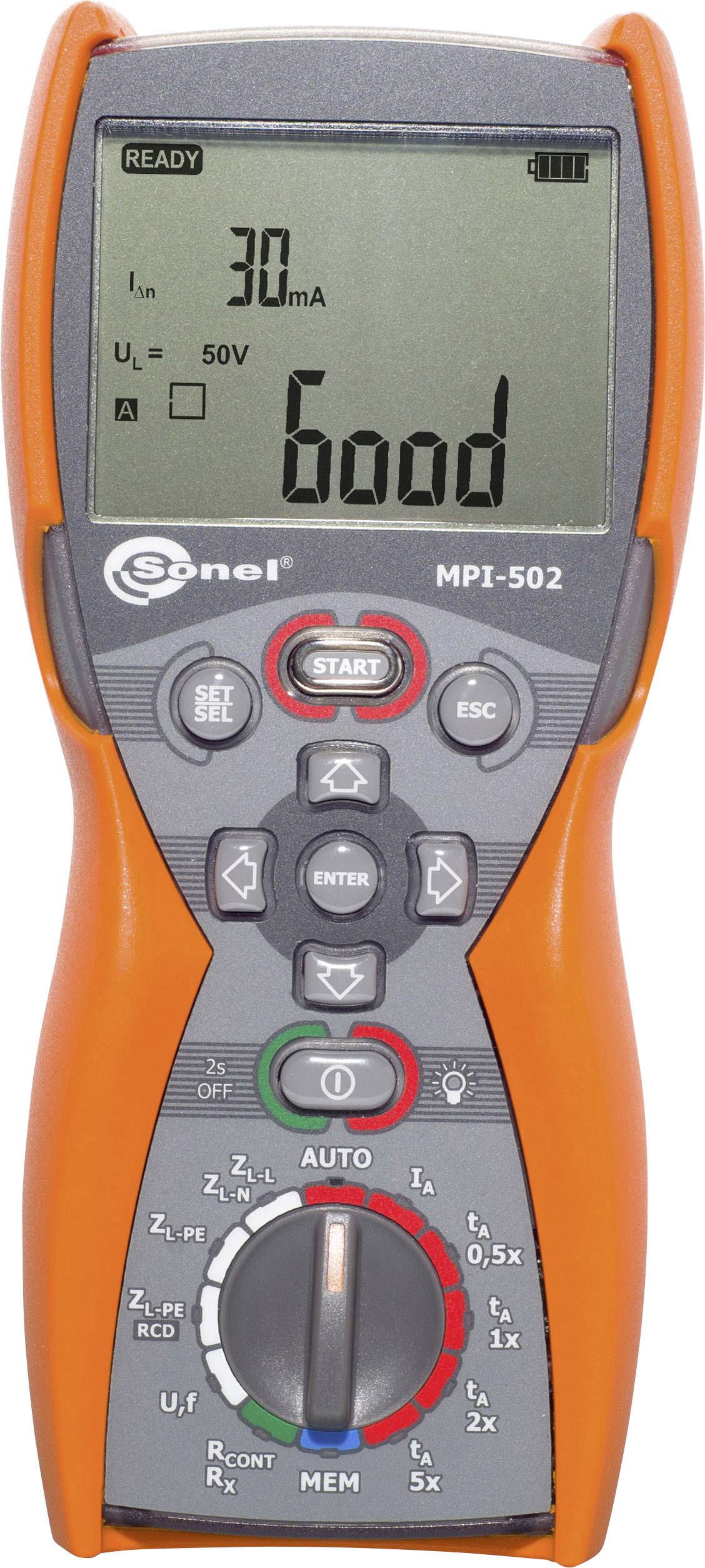

Sonel MPI-502 Installationstester VDE-Norm 0100
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
VDE-testudstyr
- Loop impedans-måling: ZL-PE,ZL-N,ZL-L til netspænding op til 415V
- Måleområde strøm: 7,6 A/230 V og 13 A/400 V
- Slibning måling uden udløsning af RCD
- RCD/FI kontrol af type AC og lign.
- Beskyttelsesledermodstand ±200 mA
- Spændingsmåling AC
- Frekvensmåling
- Automatisk omstyring af L og N
- Trådløs dataoverførsel mulig
- Hukommelse til 990 måleværdier
- Tester iht. IEC 60364-6-61
Tekniske specifikationer
- Brug sløjfeimpedansmåling ZL-PE, ZL-N, ZL-L 0,00...19,99 Ω: opløsning 0,01 Ω, nøjagtighed: ±(5 % v.M. + 3 cifre); område sløjfeimpedansmåling ZL-PE,ZL-N,ZL-L 20,0...1999 Ω: Opløsning: 0,1 Ω, nøjagtighed: ±(5 % v.M. + 3 cifre); område sløjfeimpedansmåling ZL-PE,ZL-N,ZL-L 200...1999 Ω: opløsning: 1 Ω, nøjagtighed: ±(5 % v.M. + 3 cifre); spændingsintervaller: 180…270 V til ZL-PE , ZL-N og 180…460 V til ZL-L; frekvens: 50 Hz, 60 Hz; område sløjfeimpedansmåling ZL-PE uden udløsning af RCD 0,00...19,99 Ω: opløsning: 0,01 Ω, nøjagtighed: ±(6 % v.M. + 10 cifre); område sløjfeimpedansmåling ZL-PE uden udløsning af RCD 20... 199Ω: Opløsning: 0,1 Ω, nøjagtighed: ±(6 % v.M. + 5 cifre); område sløjfeimpedansmåling ZL-PE uden udløsning af RCD 200...1999Ω: opløsning: 1 Ω, nøjagtighed: ±(6 % v.M. + 5 cifre); aktiveringstid RCDnormal 0,5*i: område: 0...300 ms, opløsning: 1 ms, nøjagtighed: ±(2 % v.M. + 2 cifre); aktiveringstid RCDnormal 1*i: område: 0...300 ms, opløsning: 1 ms, nøjagtighed: ±(2 % v.M. + 2 cifre); aktiveringstid RCDnormal 2*i: område: 0...150 ms, opløsning: 1 ms, nøjagtighed: ±(2 % v.M. + 2 cifre); aktiveringstid RCDnormal 5*i: område: 0...40 ms: opløsning: 1 ms, nøjagtighed: ±(2 % v.M. + 2 cifre); aktiveringstid RCDselektiv 0,5*i: område: 0...500 ms, opløsning: 1 ms, nøjagtighed: ±(2 % v.M. + 2 cifre); aktiveringstid RCDselektiv 1*i: område: 0...500 ms, opløsning: 1 ms, nøjagtighed: ±(2 % v.M. + 2 cifre); aktiveringstid RCDselektiv 2*i: område: 0...200 ms, opløsning: 1 ms, nøjagtighed: ±(2 % v.M. + 2 cifre); aktiveringstid RCDselektiv 5*i: område: 0...150 ms, opløsning: 1 ms, nøjagtighed: ±(2 % v.M. + 2 cifre); udløsningsstrøm RCD Type AC 10 mA: område: 3,3...10,0 mA, opløsning: 0,1 mA, måle strøm: 0,3...1,0xIn, nøjagtighed: ±5% i; udløsningsstrøm RCD Type AC 30 mA: område: 9,0...30,0 mA, opløsning: 0,1 mA, måle strøm: 0,3...1,0xIn, nøjagtighed: ±5% i; udløsningsstrøm RCD Type AC 100 mA: område: 33,0 - 100,0 mA, opløsning: 1 mA, måle strøm: 0,3...1,0xIn, nøjagtighed: ±5% i; udløsningsstrøm RCD Type AC 300 mA: område: 90...300,0 mA, opløsning: 1 mA, måle strøm: 0,3...1,0xIn, nøjagtighed: ±5% i; udløsningsstrøm RCD Type AC 500 mA: område: 150...500,0 mA, opløsning: 1 mA, måle strøm: 0,3...1,0xIn, nøjagtighed: ±5% i; udløsningsstrøm RCD Type A 10 mA: område: 4...20,0 mA, opløsning: 0,1 mA, måle strøm: 0,35...2,0xIn, nøjagtighed: ±10% i; udløsningsstrøm RCD Type A 30 mA: område: 12,5...42,0 mA, opløsning: 0,1 mA, måle strøm: 0,35...1,4,0xIn, nøjagtighed: ±10% I; udløsningsstrøm RCD Type A 100 mA: område: 40,0...: 140,0 mA, opløsning: 1 mA, måle strøm: 0,35...1,4xIn, nøjagtighed: ±10% i; udløsningsstrøm RCD Type A 300 mA: område: 120...420 mA, opløsning: 1 mA, måle strøm: 0,35...1,4xIn, nøjagtighed: ±10% i; område beskyttelsesledermodstand ±200 mA 0,00...19,99 Ω: opløsning: 0,01 Ω, nøjagtighed: ±(2 % v.M. + 3 cifre); område beskyttelsesledermodstand ±200 mA 20,00...1999 Ω: Opløsning: 0,1 Ω, nøjagtighed: ±(2 % v.M. + 3 cifre); område beskyttelsesledermodstand ±200 mA 200...400 Ω: opløsning: 1 Ω, nøjagtighed: ±(2 % v.M. + 3 cifre); jordforbindelse modstandsmåling RE til RCD 10 mA: område: 0,01...5,00 kΩ, opløsning: 0,01 kΩ, måle strøm: 4 mA, nøjagtighed: 0...+10 % v.M. ± 8 cifre; jording modstandsmåling RE til RCD 30 mA: område: 0,01...1,66 kΩ, opløsning: 0,01 kΩ, måle strøm: 12 mA, nøjagtighed: 0...+10 % v.M. ± 5 cifre; jording modstandsmåling RE til RCD 100 mA: område: 1...500 Ω; opløsning: 1 Ω, måle strøm: 40 mA, nøjagtighed: 0...+5 % v.M. ± 5 cifre; jording modstandsmåling RE til RCD 300 mA: område: 1...166 Ω, opløsning: 1 Ω, måle strøm: 120 mA, nøjagtighed: 0...+5 % v.M. ± 5 cifre; jording modstandsmåling RE til RCD 500 mA: område: 1...100 Ω, opløsning: 1 Ω, måle strøm: 200 mA, nøjagtighed: 0...+5 % v.M. ± 5 cifre); område kontaktspænding 0...9,9 V, opløsning: 0,1 V, målestrøm: 0,4x i, nøjagtighed: 10 % v.M. ± 5 cifre; område kontaktspænding 10...99,9 V, opløsning: 0,1 V, målestrøm: 0,4x i, nøjagtighed: 0...15 % v.M.; område spændingsmåling 0,0...299,9 V, opløsning: 0,1 V, nøjagtighed: ±(2 % v.M. + 6 cifre); område spændingsmåling 300...500 V, opløsning: 1 V, nøjagtighed: ±(2 % v.M. + 2 cifre); område frekvens 45…65Hz: Opløsning: 0,1 Hz, nøjagtighed: ±(0,1 % v.M. + 1 cifre)
- Produkttype
Installationstester
Fabriksstandard
- Målekategori
CAT IV 300 V
- Interfaces
USB
- Dim.
(L x B x H) 160 x 305 x 265 mm
- Vægt
1.88 kg
IP67
- Måleområde (VDE)
Sløjfeimpedans
Ledningsimpedans
Modstand
Beskyttelsesledermodstand
Berøringsstrøm
Spænding
Strøm
Frekvens
- DIN-Norm
DIN IEC 60364
- Visningsmåde
Digital (LCD)
- nøjagtighed
0.1 %
- Bredde
305 mm
- H
265 mm
- L
160 mm
- Testprocedure
Automatisk
- Spænding strømforsyning
Batteridrevne
- Hukommelse (pladser)
990
- Hukommelse
Ja
- Type
MPI-502
- VDE-Norm
0100
- Specifikationer
RCD/FI test
Dokumenter og downloads
Datablad
Datablad 1427976 Sonel MPI-502 Installationstester VDE-Norm 0100
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 1427976 Sonel MPI-502 Installationstester VDE-Norm 0100
Beskrivelse
VDE 0100 prøveapparat MPI-502 af sonel, er den mindste og mest praktiske udførelse af mpi-serien. Det er ideelt til hurtig test af RCDs og sikringer i installationer og elektriske anlæg. Den perfekte kombination af størrelse og måleteknik gør MPI-502 til kontrolapparat til enhver værktøjskuffert.
OBS! Denne produkttekst er maskinoversat.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produkttekst er maskinoversat.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Slidstærkt gummi beskyttet IP67 hus;multimeter format;CAT IV 300V;Prufleitungungen med bananstik o. målespidser; krokodillenæb;dataoverførsel via or-1-adapter;bæretaske;batterier;protokolsoftware Sonel Reader
Inkluderet i leveringen
- Testledning med UNI-beskyttelseskontakt stik (WS-05)
- Testledning med bananstik 1,2 m, rød
- Testledning med bananstik 1,2 m, gul
- Testledning med bananstik 1,2 m, blå
- Målespids med bananbøsning rød
- Målespids med bananbøsning blå
- Krokodilleklemme K02 gul
- OR-1 modtager
- Bæretaske M6
- Bærerem
- Kalibreringscertifikat
- Betjeningsvejledning
- Batterier
- Software Sonel Reader
