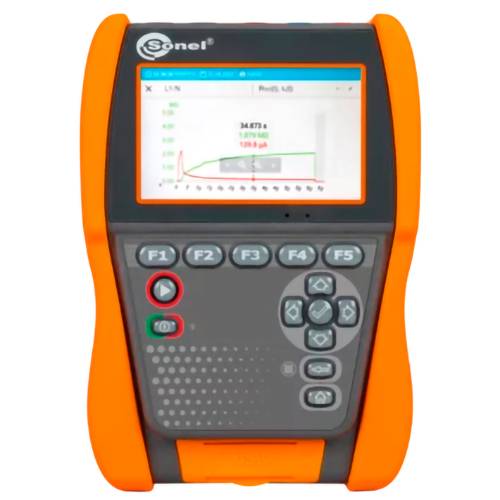

Sonel MIC-2511 Isolationsmåler 10 V, 25 V, 100 V, 250 V, 500 V, 2500 V
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Isolations-måler
- Der kan vælges testspændinger i området fra 10...2500 V: 10 V, 25 V, 100 V, 250 V, 500 V, 1000 V, 2500 V eller 10...2500 V i 10 V trin
- Måling af isolationsmodstanden i en overvågningssløjfe til brandmeldesystemer med en spænding på 10 V.
- Test af overspændingsbeskyttelsesapparater (SPD)
- Visning af diagrammer på displayet under målingerne
- Målinger i elektrostatisk beskyttede områder (EPA)
- Resultatkorrektion i forhold til referencetemperaturen
- Permanent visning af den målte isolationsmodstand eller lækstrøm
- Automatisk afladning af testgenstanden efter afslutning af isolationsmåling
- Akustisk signal i 5-sekunders intervaller til registrering af tidskarakteristikker
- Prøvningstid T1, T2 og T3 til måling af en eller to absorptionskoefficienter i området 1…600 s.
- Automatisk måling af 3-, 4-, 5-benede kabler og effektkabler ved brug af den ekstra adapter AutoISO-2511
- Visning af den aktuelt foreliggende prøvespænding under målingen
- Teststrøm ≤2 mA
- Beskyttelse mod spændingsførende objekter
- Isolationsmåling kan gennemføres ved hjælp af 2- eller 3-leder metoden
Tekniske specifikationer
- Produkttype
Isolationsmåler
- Testspænding
10 V
25 V
100 V
250 V
500 V
2500 V
- Beskeder Funktion
Isoleringsmodstand
Spænding
Spænding AC
Spænding DC
Modstand
Gennemgangsmodstand
Fabriksstandard
- Interfaces
USB
IP65
- Spændingsforsyning
Spændingsforsyning batteri Li-Ion 10,8 V 3,5 Ah
- Dim.
(L x B x H) 71 x 234 x 169 mm
- Vægt
1.3 kg
- Visningsmåde
LCD
- Frekvens (max.)
65 Hz
- Frekvensområde
65 Hz (max)
- Måleområde spænding (max.)
1500 V
- Målekategori
CAT IV 600 V
CAT III 600 V
- Bredde
234 mm
- H
169 mm
- L
71 mm
Dokumenter og downloads
Datablad
Datablad 3763605 Sonel MIC-2511 Isolationsmåler 10 V, 25 V, 100 V, 250 V, 500 V, 2500 V
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3763605 Sonel MIC-2511 Isolationsmåler 10 V, 25 V, 100 V, 250 V, 500 V, 2500 V
Beskrivelse
Sonel MeasureEffect™
Måleapparatet er en del af Sonel MeasureEffect™-platformen. Et omfattende system, som du kan bruge til at udføre målinger, gemme og administrere data samt til at styre enhederne på flere niveauer.
Yderligere funktioner
• Måling af lækstrøm under RISO-måling
• Måling af kapacitet under RISO-måling
• Gennemgangs- og modstandsmåling
• Temperaturmåling (med ekstra ST-1 temperaturføler)
• DC og AC spændingsmåling fra 0...1500 V.
• Hukommelse til 9999 opslag, dataoverførsel til pc via USB-kabel
• Spændingsforsyning via batterier
• Oplyst tastatur
• Testapparatet opfylder kravene i en IEC 61557
Anvendelse
Denne isolationsmåler råder over et meget bredt anvendelsesspektrum. Det kan anvendes både i boliger og til prøvning af industrianlæg eller transportnet. Alle integrerede funktioner og funktioner gør MIC-2511 til en perfekt "allrounder". Lavt batteriforbrug, opladning under målingerne, intuitiv betjening og høj grad af beskyttelse udendørs er kun nogle få
Egenskaber. Hyppige anvendelsesområder er elektrisk istandsættelse, motorkontrol af forsyningsledninger, vejbelysning eller bygning og vedligeholdelse af PV-anlæg samt inden for telekommunikations- og fjernvarmesektoren.
Funktioner
Prøveapparatet kan bruges til måling af isolationsmodstanden med en maksimal prøvespænding på 2500 V. Efter kontrol af ledninger bliver en afladning automatisk efter afslutning af målingen
Belastningen udført. Sammen med PRZ-2 (kit til måling af modstand i områder med ESD-beskyttelse) er det et omfattende kontrolmiddel til beskyttelse af anlæg mod statisk elektricitet.
Apparatet muliggør elektrisk sikkerhedskontrol af elektriske anlæg i bolig-, erhvervs- og industriområder. Alle målinger kan meget nemt automatiseres med AutoISO-2511-adapteren, til kontrol af isolationsmodstanden fra 3-, 4- og 5-benede ledninger. Med MIC-2511 kan brugeren også måle gennemgang af beskyttelses- og potentialudligningsledere med ü 200 mA i begge retninger. Et integreret voltmeter udfører spændingsmålinger i området AC og DC op til 1500 V. Et omfattende lager gør det muligt at lægge næsten 10 000 måleresultater fra.
Interfaces og software
Det er nemt at overføre data til pc'en via USB. Til generering af testrapporter er softwaren Sonel Reports Plus nødvendig. Gem og download data i gængse formater samt print af disse, kan med den gratis software Sonel Reader software udføres.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
