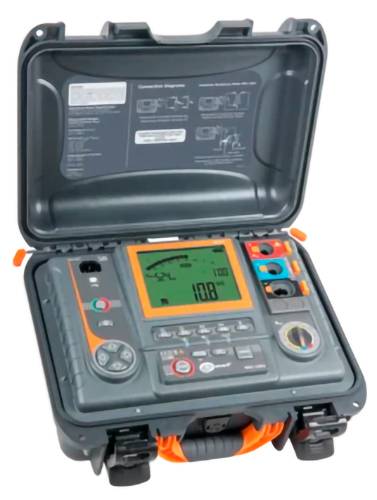

Sonel Isolationsqualitäts-Analysator MIC-15K1 Isolationsmåler 15000 V

Kontrolapparat MIC-15k1 er udviklet til at måle isolationsmodstanden af produktions- og strømforsyningskomponenter, f.eks.:
• Enkelte og flertrådede kabler,
• Transformatorer
• Motorer og generatorer
• Kondensatorer, separatorer og andre enheder, der er i deres egen lavspændingsharddisk
Finde anvendelse.
Denne isolationstester er særligt egnet til målinger i områder med meget høje elektromagnetiske forstyrrelser, for eksempel overspænding med 1200 kV AC og 800 kV DC. Takket være 15 kV prøvespænding (iht. NSI / NETA ATS-2009 TABLES 100.1) kan testapparatet anvendes til test af objekter med 34,5 kV nominel spænding.

Funktioner
Højeffektiv højspændingsvekselretter med en prøvespænding på 15 kV og en strøm på op til 10 mA, egnet til måling af isolationsmodstanden op til 40 TΩ. Opnåelsen af et sådant resultat vil gøre dette
Måleapparater konkurrenceløs. 3-leder modstandsmålingen, der udføres med en "GUARD"-ledning, eliminerer enhver overfladlækagestrøm, der forårsages af tilsmudsede isoleringer, og øger dermed de opnåede resultaters pålidelighed.
Vises: Dielektrisk sportionsforhold, polariseringsindeks PI og dielektrisk afladning DD (måletid 60...5999 s).
Apparatet gør det muligt for brugeren at vurdere isolationen ved at tilføre prøvespændingen (SV – step Volatge) eller langsomt stigende (rampetest – RT).
• SV-metoden viser, om det ikke-ledende materiale i god tilstand er uafhængigt af den påførte prøvespænding.
• RT metoden gør det muligt at vurdere isoleringsmaterialets karakteristik. Prøveapparatet øger her blødt testspændingen uden at udsætte prøveobjektet for elektrisk stress. Der registreres tid og spænding, ved hvilke værdier isoleringen af prøvegenstanden slår igennem. Integreret digitalt filter med en mellemtid på 10, 30, 60, 100, 200 sek. garanterer stabile måleresultater i områder med store magnetiske interferenspåvirkninger

Setting punch
En meget nyttig funktion er muligheden for at generere et gennemslag af den beskadigede isolering. I tilfælde af åbne ledninger kan fejlstedet for det meste angives visuelt. I tilfælde af ikke-synlige kabler kan
Med denne metode genereres en seismisk-akustisk bølge af fejlstedet. Under visse omstændigheder kan der ske en cyklisk afladning. Med anvendelse af en geophones kan det nøjagtige losningssted fastslås. Gennemslagsmålingen gør det også muligt at lokalisere sporadisk forekommende fejl, for eksempel reflektometer ved regn. I tilfælde af kortslutninger mod jorden kan spændingsfalds-metoden og A-rammen anvendes.

Automatisk lagring af målingerne
Resultaterne kan gemmes automatisk. Antallet afhænger af de individuelle data pr. måling.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
