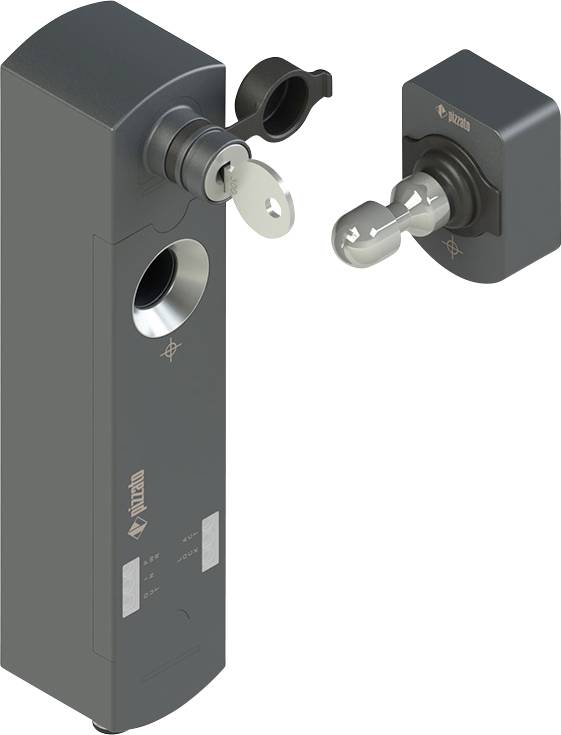

Sikkerhedskontakt NS D3AZ1SQK-F41 Pizzato Elettrica Driftsspænding (num): 24 V/DC (B x H x T) 40 x 145.5 x 38.5 mm med k
Emballage-type
Piece
Produkttype
Sikkerhedskontakt
Tilslutning
M12, 8-polet
Driftsspænding
24 V/DC
Type
NS D3AZ1SQK-F41
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Emballage-type
Piece
- Produkttype
Sikkerhedskontakt
- Type
NS D3AZ1SQK-F41
- Tilslutning
M12, 8-polet
- Driftsspænding
24 V/DC
- Min. driftsspænding
21.6 V
- Driftsspænding maks.
26.4 V
- Driftsspænding
21.6 - 26.4 V
- Koblingsspænding (max.)
24 V/DC
- Brydestrøm (max.)
0.25 A
- Maks. afbryderstyrke
6 W
- Safety Integrity Level
SIL 3
- Sikkerhedskategori
4
- Specifikationer
med kabinet
IP67
IP69K
- Driftstemperatur (min.)
-20 °C
- Drifttemperation (max.)
50 °C
- D
38.5 mm
- Bredde
40 mm
- H
145.5 mm
- Dim.
(B x H x T) 40 x 145.5 x 38.5 mm
- Indhold
1 stk
- Industriemballage
Ja
- Nominel spænding
24 V/DC
Dokumenter og downloads
Datablad
Datablad 3737363 Sikkerhedskontakt NS D3AZ1SQK-F41 Pizzato Elettrica Driftsspænding (num): 24 V/DC (B x H x T) 40 x 145.5 x 38.5 mm med k
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3737363 Sikkerhedskontakt NS D3AZ1SQK-F41 Pizzato Elettrica Driftsspænding (num): 24 V/DC (B x H x T) 40 x 145.5 x 38.5 mm med k
Beskrivelse
Generelle funktioner:
Betjeningsknap:
Med universalbetjening på højt niveau Hohem NS-F41
Hus:
Hus af teknopolymer
Funktionsprincip:
D princip, låst betjeningsknap med ny elektromagnet
Tilstand 1: Os-sikkerhedsudgange aktive med låst beskyttelsesanordning
Indgange og udgange:
2 sikkerhedsindgange IS1-IS2,
2 sikkerheds-udgange OS1-OS2,
1 signaludgang til låst aktuator O4
1 aktiveringsindgang elektromagnet IE1
Indstillelig hjælpeudløser:
Hjælpespærring på fronten via skruetrækker
Justering af tilslutningerne:
Kabler eller stikforbindelser nederst
Type forbindelse:
M12-stikforbindelse, 8-polet, til serieforbindelse med Y-stik
Beskyttelsesklasse
IP67 iht. en 60529 og IP69K iht. ISO 20653
Tastkonfiguration:
Ingen enhed
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
