Name: Siemens 3RW5544-6HA04 3RW55446HA04 Enhed til blød start Motorydelse ved 400 V 132 kW Motorydelse ved 230 V 75 kW 200 V,
Brand: Siemens
SKU: 2864699
Availability: BackOrder

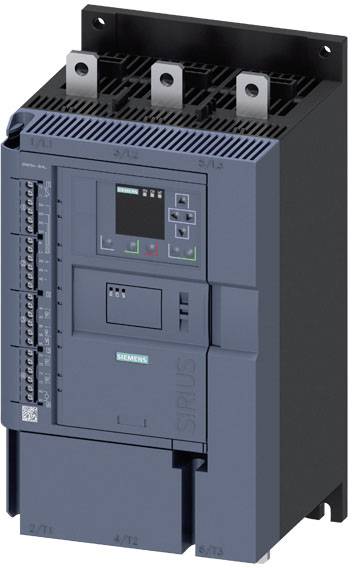

Trefaset blød starter med digitalt display og tilslutningsklemmer, egnet til styring af elektromotorer.

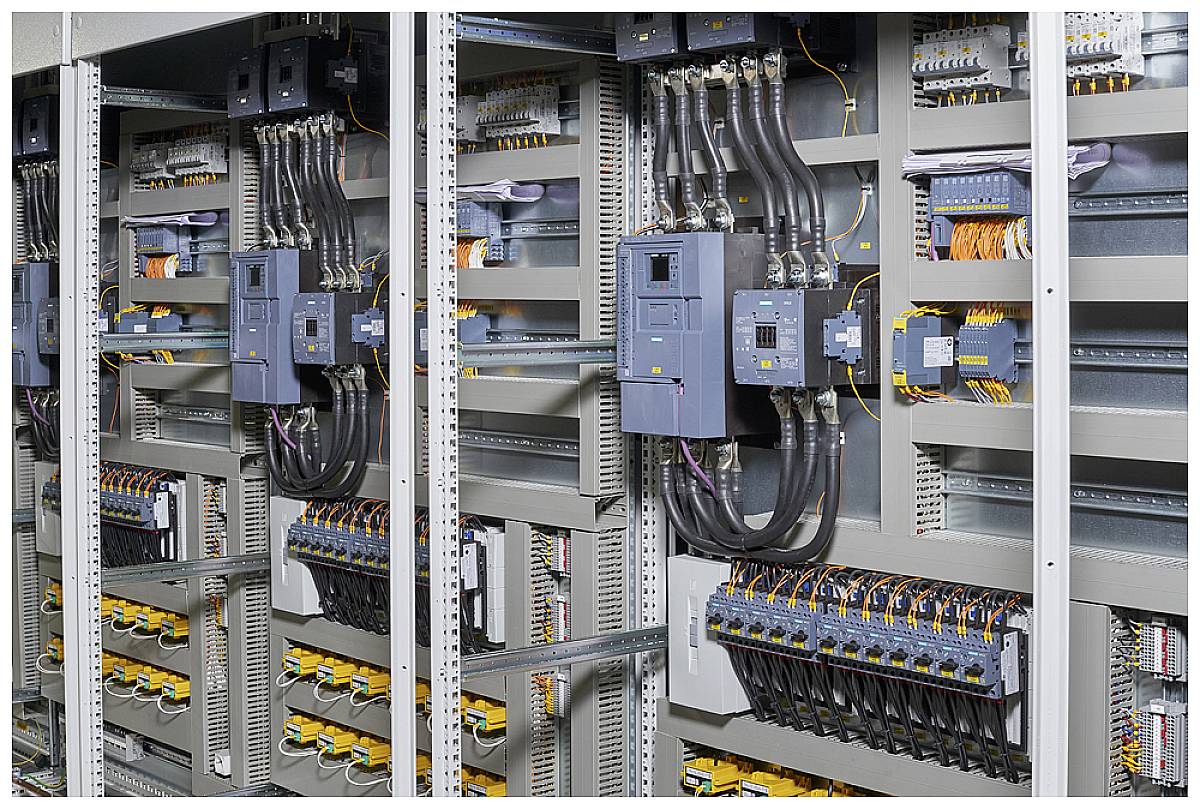

Indvendig view af et moderne eldistributionsskab med flere rækker af kabler og kontakter. Hovedstrukturer tydeligt synlige.

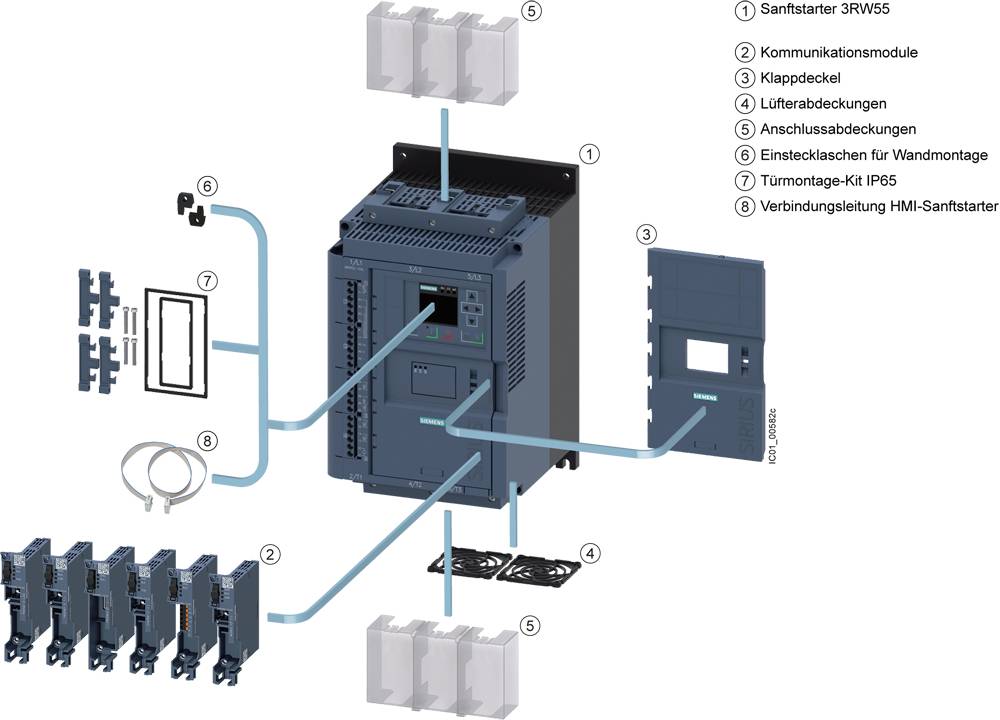

Eksplosionstegning af en blød starter 3RW55 med forskellige komponenter: kommunikationsmoduler, dæksler, indsætningskassette, dørmontagesæt, forbindelseskabler.

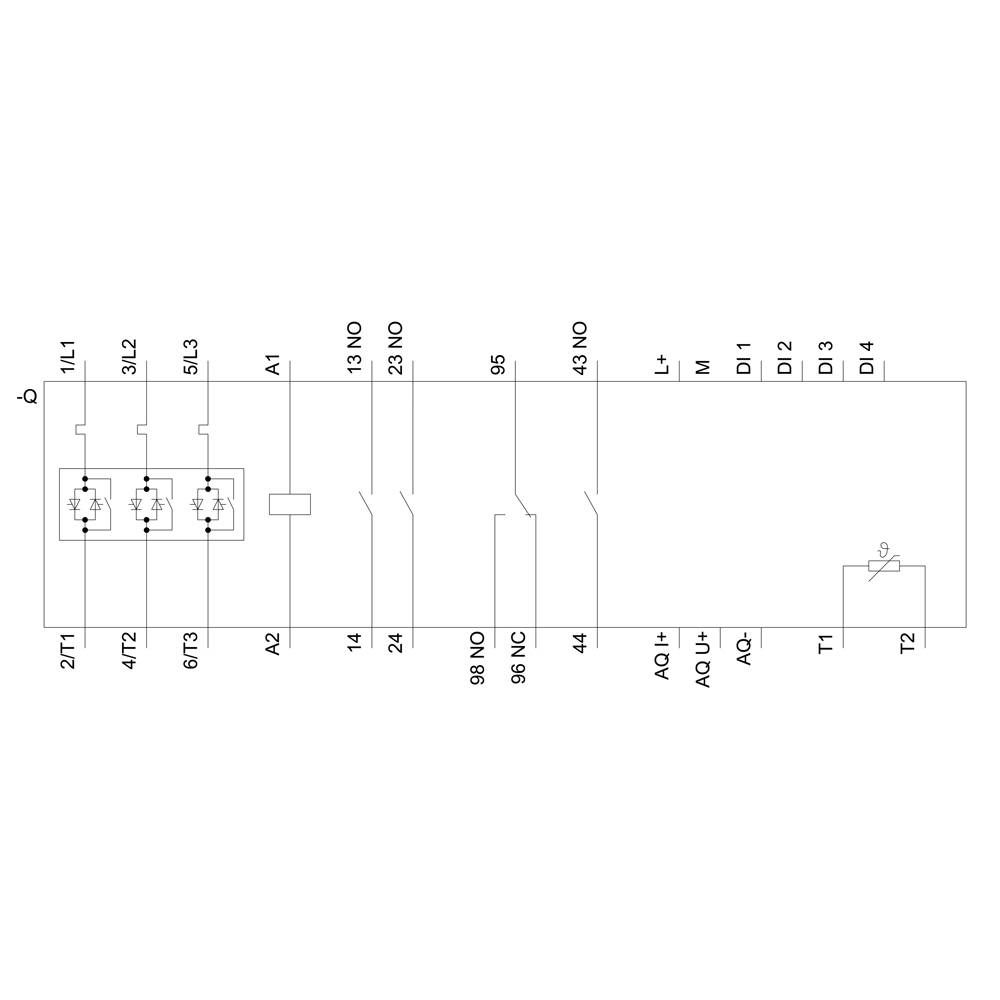

Skematisk fremstilling af et elektrisk kredsløbsdiagram med flere kontakter og ledninger. Nummereringen angiver kontaktpositionerne.

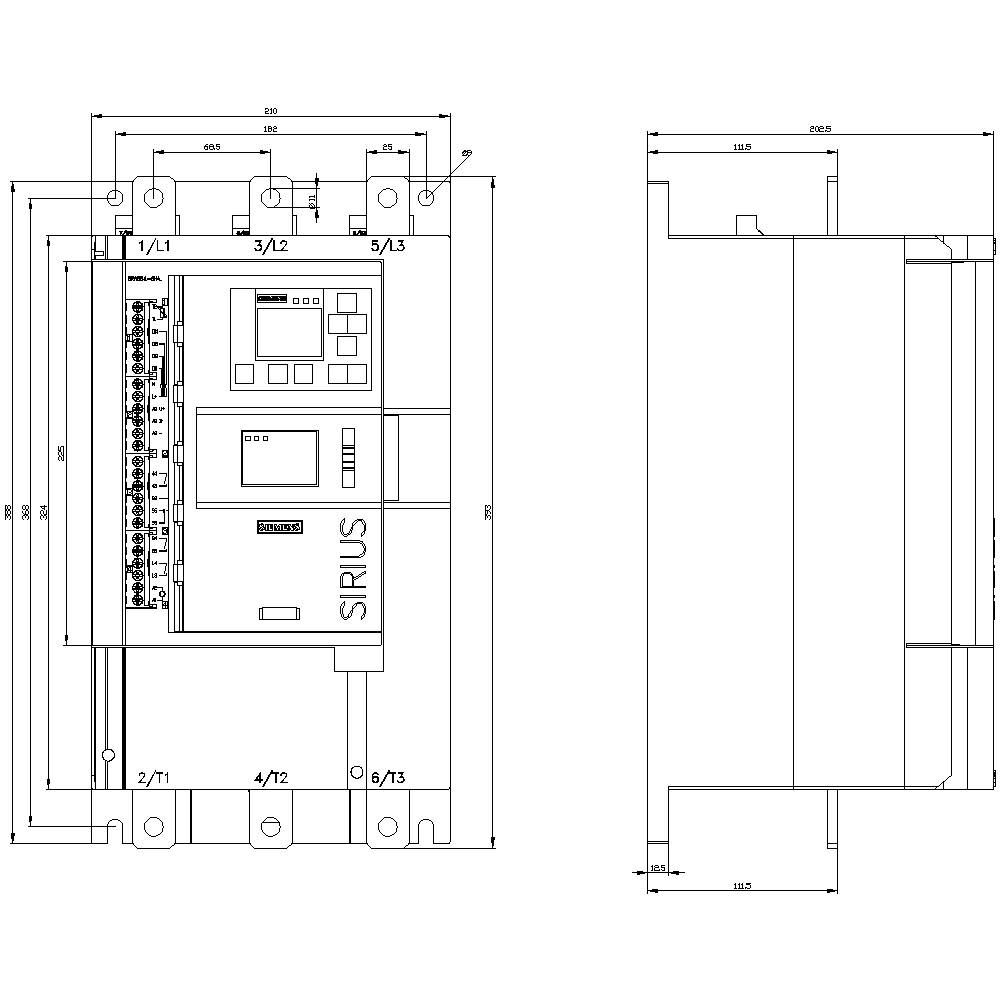

Principdiagram for en elektrisk styreenhed med tekniske specifikationer og dimensioner i millimeter, front- og sidevisning.

1/5

Lignende billede

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering fre. 29. jan. 2027

Antal

Sæt

Total (49.790,00 kr. / stk.r)

49.790,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Driftsfrekvens: 50/60 Hz
Fastgørelsesmåde: Skruefastgørelse
Stødspændingsstyrke: 6 kV
Beskyttelsesklasse: IP20
Isolationsspænding: 480 V
Antal digitale indgange: 4
Motorbeskyttelsens udførelse: Elektronisk udløsning ved termisk overbelastning af motoren
Udførelse af digitaludgange: 3 sluttekontakter (NO) / 1 omskifter (CO)

Motorspænding: 200-480 V

Produkttype: Enhed til blød start

Forbindelsesstrøm: 250 A

Motorydelse ved 230 V: 75 kW

Motorydelse ved 400 V: 132 kW

Nominel spænding: 200 V
480 V

Arbejdsfaser: 3

Produc.-delnr.: 3RW55446HA04

Nominel strøm: 250 A

Nominel strøm - afrundet: 250 A

Type: 3RW5544-6HA04

Motorydelse ved 230 V/ 400 V: 132 kW

Udløbstid: 360 s

Dim.: (B x H x T) 210 x 393 x 203 mm

Tilslutning: Skinnetilslutning

Bredde: 210 mm

H: 393 mm

D: 203 mm

Maks. temperatur: +60 °C

Min. Temperatur: -25 °C

UKCA: Ja

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Nominel spænding

Motorydelse ved 400 V

Nominel strøm - afrundet

Motorydelse ved 230 V

Siemens 3RW3026-1BB14 3RW30261BB14 Enhed til blød start Motorydelse ved 400 V 11 kW Motorydelse ved 230 V 5.5 kW 200 V, 480 V Nominel strøm 25 A

Artikel nr.:2864143

Levering tors. 5. nov.

3 SætConrad Electronic

200 V

11 kW

25 A

5.5 kW

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

3.090,00 kr.^*

Siemens 3RW4028-1BB14 3RW40281BB14 Enhed til blød start Motorydelse ved 400 V 18.5 kW Motorydelse ved 230 V 11 kW 200 V, 480 V Nominel strøm 38 A

Artikel nr.:2864144

Levering tors. 5. nov.

2 SætConrad Electronic

200 V

18.5 kW

38 A

11 kW

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

5.890,00 kr.^*

Siemens 3RW5055-2AB04 3RW50552AB04 Enhed til blød start Motorydelse ved 400 V 75 kW Motorydelse ved 230 V 37 kW 200 V, 480 V Nominel strøm 143 A

Artikel nr.:2864145

Levering fre. 13. nov.

Conrad Electronic

200 V

75 kW

143 A

37 kW

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

16.690,00 kr.^*

Siemens 3RW5055-2AB05 3RW50552AB05 Enhed til blød start Motorydelse ved 400 V 75 kW Motorydelse ved 230 V 37 kW 200 V, 600 V Nominel strøm 143 A

Artikel nr.:2864146

Levering fre. 13. nov.

Conrad Electronic

200 V

75 kW

143 A

37 kW

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

18.390,00 kr.^*

Siemens 3RW5055-2AB14 3RW50552AB14 Enhed til blød start Motorydelse ved 400 V 75 kW Motorydelse ved 230 V 37 kW 200 V, 480 V Nominel strøm 143 A

Artikel nr.:2864147

Levering fre. 13. nov.

Conrad Electronic

200 V

75 kW

143 A

37 kW

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

16.690,00 kr.^*

Siemens 3RW5055-2AB15 3RW50552AB15 Enhed til blød start Motorydelse ved 400 V 75 kW Motorydelse ved 230 V 37 kW 200 V, 600 V Nominel strøm 143 A

Artikel nr.:2864148

Levering fre. 13. nov.

Conrad Electronic

200 V

75 kW

143 A

37 kW

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

18.390,00 kr.^*

Siemens 3RW5055-2TB04 3RW50552TB04 Enhed til blød start Motorydelse ved 400 V 75 kW Motorydelse ved 230 V 37 kW 200 V, 480 V Nominel strøm 143 A

Artikel nr.:2864149

Levering fre. 29. jan. 2027

Conrad Electronic

200 V

75 kW

143 A

37 kW

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

16.690,00 kr.^*

Siemens 3RW5055-2TB05 3RW50552TB05 Enhed til blød start Motorydelse ved 400 V 75 kW Motorydelse ved 230 V 37 kW 200 V, 600 V Nominel strøm 143 A

Artikel nr.:2864150

Levering fre. 29. jan. 2027

Conrad Electronic

200 V

75 kW

143 A

37 kW

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

18.390,00 kr.^*

Siemens 3RW5055-2TB14 3RW50552TB14 Enhed til blød start Motorydelse ved 400 V 75 kW Motorydelse ved 230 V 37 kW 200 V, 480 V Nominel strøm 143 A

Artikel nr.:2864151

Levering fre. 13. nov.

Conrad Electronic

200 V

75 kW

143 A

37 kW

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

16.690,00 kr.^*

Siemens 3RW5055-2TB15 3RW50552TB15 Enhed til blød start Motorydelse ved 400 V 75 kW Motorydelse ved 230 V 37 kW 200 V, 600 V Nominel strøm 143 A

Artikel nr.:2864152

Levering fre. 13. nov.

Conrad Electronic

200 V

75 kW

143 A

37 kW

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

18.390,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 2864699 Siemens 3RW5544-6HA04 3RW55446HA04 Enhed til blød start Motorydelse ved 400 V 132 kW Motorydelse ved 230 V 75 kW 200 V,

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2864699 Siemens 3RW5544-6HA04 3RW55446HA04 Enhed til blød start Motorydelse ved 400 V 132 kW Motorydelse ved 230 V 75 kW 200 V,

Beskrivelse

Sirius softstarter 200-480 V 250 A, AC/DC 24 V skrueklemmer softstarter SIRIUS 3RW55 High Performance til krævende anvendelser til blid ind- og udløb af drejestrømssynkronmotorer.
Trinløs start, reduktion af strømspidser, forebyggelse af spændingsudsving i start, aflast strømforsyningsnettet, reducerer den mekaniske belastning i drevet, betydelig plads- og ledningsbesparelse i forhold til stjerne-trekant-startere og frekvensomformere, vedligeholdelsesfri kobling og nem håndtering. Den integrerede bypass muliggør en meget kompakt konstruktion, sparer energi og sørger for mindre opvarmning i kontaktskabet. Intelligente overvågningsfunktioner beskytter softstarter mod overophedning og motoren mod overbelastning. Desuden kan du begrænse strømmen til en indstillelig maksimal værdi under drift. Takket være 3-faset styring er den særligt velegnet til store motorydelser og rod-3-kredsløb. Den innovative momentregulering sørger for optimal motoropdrift. Nem og hurtig ibrugtagning via Autoparametrering eller applikationsassistent. Fremadrettede vedligeholdelsesplaner via Condition Monitoring. Aftageligt HMI med farvedisplay til overskuelig måleværdi- og diagnosevisning. Globale godkendelser (for eksempel IEC og UL/CSA).
High Performance softstarter 3RW55 er tilgængelig for netværk op til 690 V i et effektområde op til 560 kW med 24 V eller 110-250 V spisesannelser og konstant med skrue- og fjedertræktilslutning. Analog udgang og termistorbeskyttelse er en integreret del af high performance softstarter.
Valgfrie kommunikationsmoduler giver mulighed for tilslutning via PROFINET, PROFIBUS og Modbus TCP. Det indbyggede HMI-modul kan også monteres i kontaktskabsdøren.
Softstarter 3RW55 afløser den velkendte serie 3RW44.
Enhed til blød start SIRIUS 3RW5 - lige så fleksibel som din opgave.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
