Name: Siemens 3RW5526-1HA16 3RW55261HA16 Enhed til blød start Motorydelse ved 400 V 37 kW Motorydelse ved 230 V 22 kW 200 V, 6
Brand: Siemens
SKU: 2864624
Availability: BackOrder

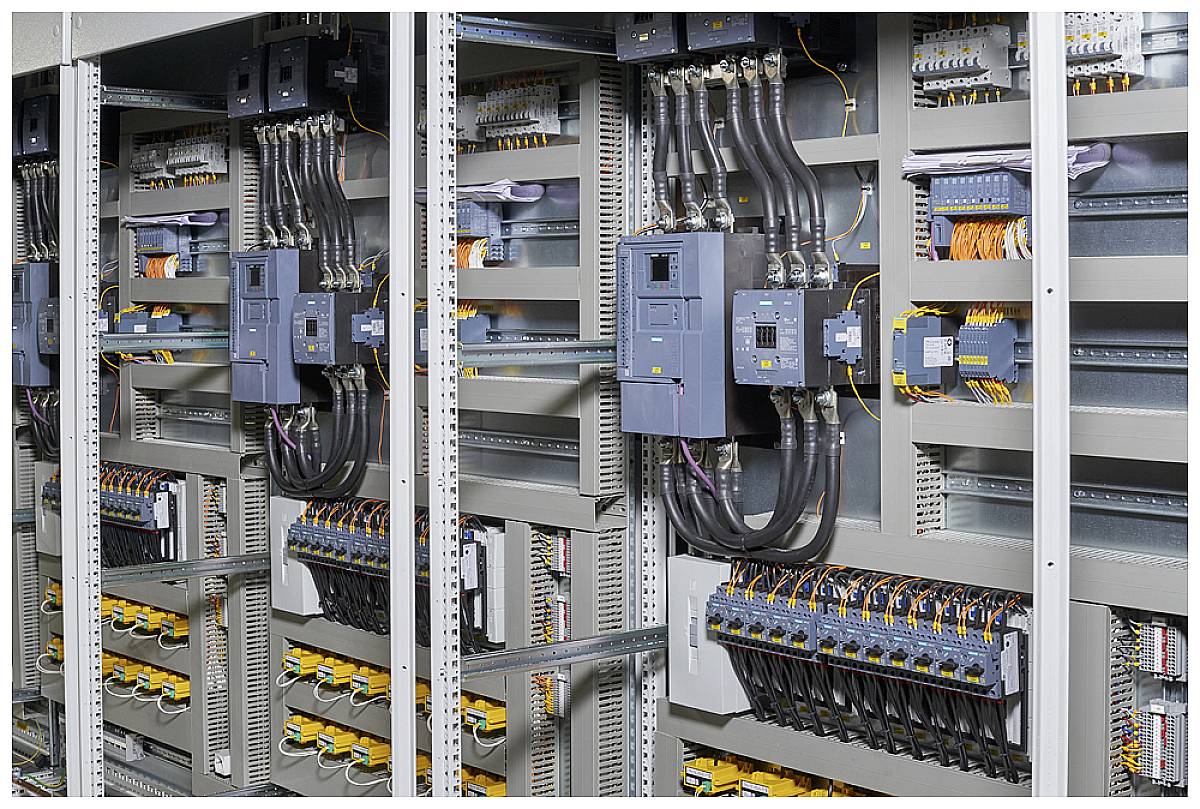

Et elektrisk kontrolskab med flere kabler og kontaktenheder. Kabelføringen er velorganiseret. Til venstre og højre er der identiske moduler.

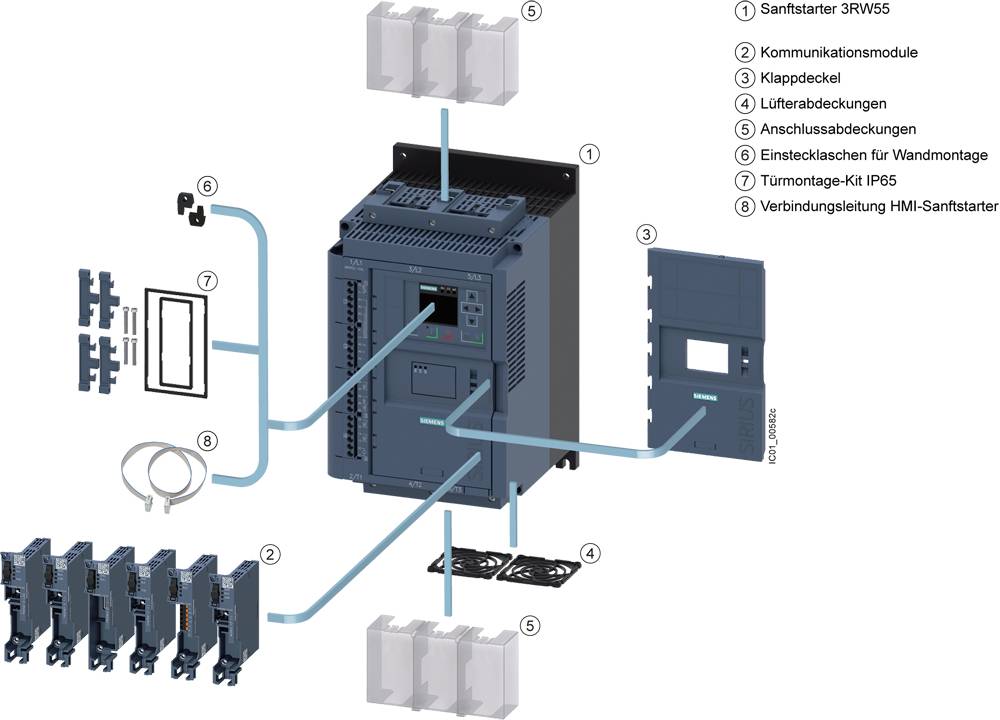

'Diagram over en blød starter 3RW55 med mærkede komponenter: Kommunikationsmoduler, klaplåg, klemmeafdækninger, tilslutningsafdækninger, indsætningsskakt, dørmonterings-kit IP65 og HMI-forbindelseskabel.'

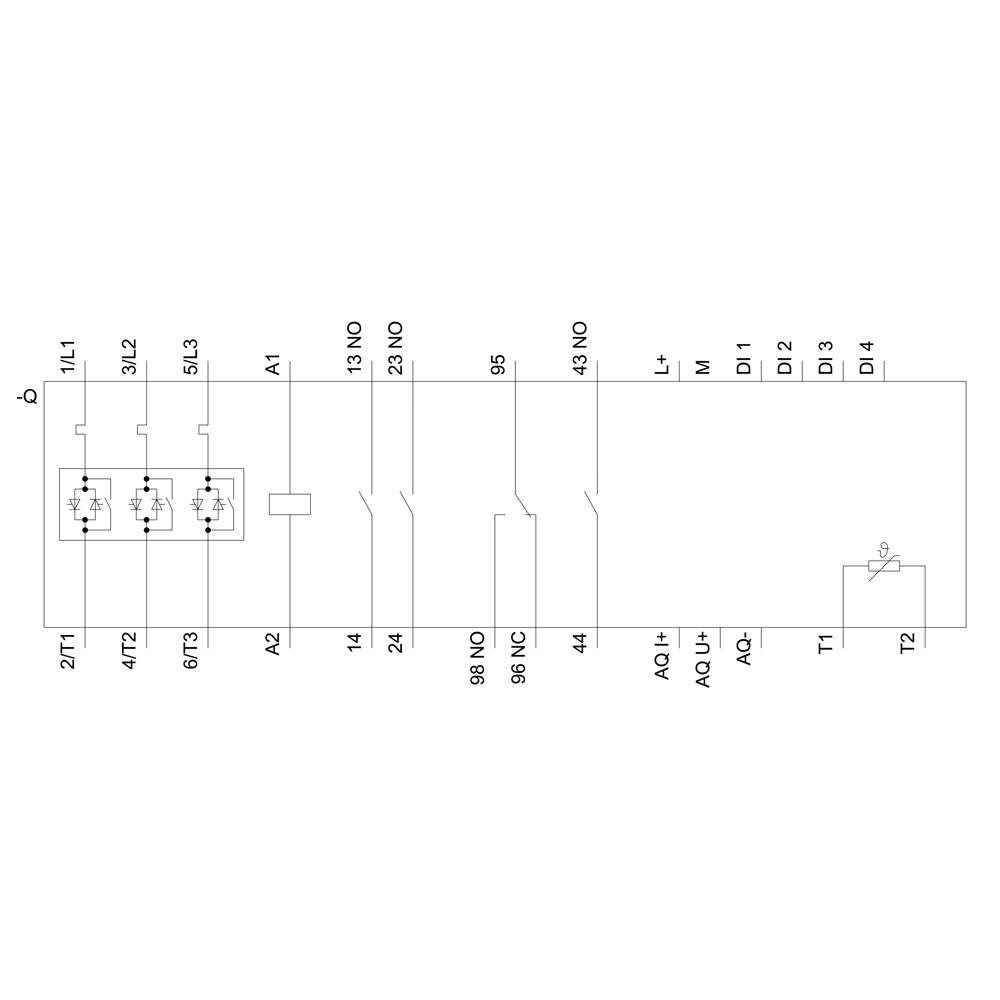

Principdiagram for en elektrisk kredsløb med flere kontakter og relæer. Mærkninger fra 1L1 til D4 viser tilslutningspunkterne.

Teknisk tegning af en SIRIUS-kontaktor med frontvisning til venstre, sidevisning til højre. Mål er angivet i millimeter.

1/5

Lignende billede

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 28. jan. 2027

Antal

Sæt

Total (25.690,00 kr. / stk.r)

25.690,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Driftsfrekvens: 50/60 Hz
Fastgørelsesmåde: Skruefastgørelse
Stødspændingsstyrke: 8 kV
Beskyttelsesklasse: IP20
Isolationsspænding: 690 V
Antal digitale indgange: 4
Motorbeskyttelsens udførelse: Elektronisk udløsning ved termisk overbelastning af motoren
Udførelse af digitaludgange: 3 sluttekontakter (NO) / 1 omskifter (CO)

Motorspænding: 200-690 V/AC

Produkttype: Enhed til blød start

Forbindelsesstrøm: 77 A

Motorydelse ved 230 V: 22 kW

Motorydelse ved 400 V: 37 kW

Nominel spænding: 200 V
690 V

Arbejdsfaser: 3

Produc.-delnr.: 3RW55261HA16

Nominel strøm: 77 A

Nominel strøm - afrundet: 77 A

Type: 3RW5526-1HA16

Udløbstid: 360 s

Dim.: (B x H x T) 185 x 306 x 203 mm

Tilslutning: Skruer

Bredde: 185 mm

H: 306 mm

D: 203 mm

Maks. temperatur: +60 °C

Min. Temperatur: -25 °C

UKCA: Ja

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Motorydelse ved 230 V

Motorydelse ved 400 V

Nominel spænding

Nominel strøm - afrundet

Siemens 3RW3026-1BB14 3RW30261BB14 Enhed til blød start Motorydelse ved 400 V 11 kW Motorydelse ved 230 V 5.5 kW 200 V, 480 V Nominel strøm 25 A

Artikel nr.:2864143

Levering fre. 30. okt.

3 SætConrad Electronic

5.5 kW

11 kW

200 V

25 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

3.090,00 kr.^*

Siemens 3RW4028-1BB14 3RW40281BB14 Enhed til blød start Motorydelse ved 400 V 18.5 kW Motorydelse ved 230 V 11 kW 200 V, 480 V Nominel strøm 38 A

Artikel nr.:2864144

Levering fre. 30. okt.

1 SætConrad Electronic

11 kW

18.5 kW

200 V

38 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

5.890,00 kr.^*

Siemens 3RW5055-2AB04 3RW50552AB04 Enhed til blød start Motorydelse ved 400 V 75 kW Motorydelse ved 230 V 37 kW 200 V, 480 V Nominel strøm 143 A

Artikel nr.:2864145

Levering tirs. 10. nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

16.690,00 kr.^*

Siemens 3RW5055-2AB05 3RW50552AB05 Enhed til blød start Motorydelse ved 400 V 75 kW Motorydelse ved 230 V 37 kW 200 V, 600 V Nominel strøm 143 A

Artikel nr.:2864146

Levering tirs. 10. nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

18.390,00 kr.^*

Siemens 3RW5055-2AB14 3RW50552AB14 Enhed til blød start Motorydelse ved 400 V 75 kW Motorydelse ved 230 V 37 kW 200 V, 480 V Nominel strøm 143 A

Artikel nr.:2864147

Levering tirs. 10. nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

16.690,00 kr.^*

Siemens 3RW5055-2AB15 3RW50552AB15 Enhed til blød start Motorydelse ved 400 V 75 kW Motorydelse ved 230 V 37 kW 200 V, 600 V Nominel strøm 143 A

Artikel nr.:2864148

Levering tirs. 10. nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

18.390,00 kr.^*

Siemens 3RW5055-2TB04 3RW50552TB04 Enhed til blød start Motorydelse ved 400 V 75 kW Motorydelse ved 230 V 37 kW 200 V, 480 V Nominel strøm 143 A

Artikel nr.:2864149

Levering tors. 28. jan. 2027

Conrad Electronic

37 kW

75 kW

200 V

143 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

16.690,00 kr.^*

Siemens 3RW5055-2TB05 3RW50552TB05 Enhed til blød start Motorydelse ved 400 V 75 kW Motorydelse ved 230 V 37 kW 200 V, 600 V Nominel strøm 143 A

Artikel nr.:2864150

Levering tors. 28. jan. 2027

Conrad Electronic

37 kW

75 kW

200 V

143 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

18.390,00 kr.^*

Siemens 3RW5055-2TB14 3RW50552TB14 Enhed til blød start Motorydelse ved 400 V 75 kW Motorydelse ved 230 V 37 kW 200 V, 480 V Nominel strøm 143 A

Artikel nr.:2864151

Levering tirs. 10. nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

16.690,00 kr.^*

Siemens 3RW5055-2TB15 3RW50552TB15 Enhed til blød start Motorydelse ved 400 V 75 kW Motorydelse ved 230 V 37 kW 200 V, 600 V Nominel strøm 143 A

Artikel nr.:2864152

Levering tirs. 10. nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

18.390,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 2864624 Siemens 3RW5526-1HA16 3RW55261HA16 Enhed til blød start Motorydelse ved 400 V 37 kW Motorydelse ved 230 V 22 kW 200 V, 6

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2864624 Siemens 3RW5526-1HA16 3RW55261HA16 Enhed til blød start Motorydelse ved 400 V 37 kW Motorydelse ved 230 V 22 kW 200 V, 6

Beskrivelse

Sirius softstarter 200-690 V 77 A, AC 110-250 V skrueklemmer softstarter SIRIUS 3RW55 High Performance til krævende anvendelser til blid ind- og udløb af drejestrømssynkronmotorer.
Trinløs start, reduktion af strømspidser, forebyggelse af spændingsudsving i start, aflast strømforsyningsnettet, reducerer den mekaniske belastning i drevet, betydelig plads- og ledningsbesparelse i forhold til stjerne-trekant-startere og frekvensomformere, vedligeholdelsesfri kobling og nem håndtering. Den integrerede bypass muliggør en meget kompakt konstruktion, sparer energi og sørger for mindre opvarmning i kontaktskabet. Intelligente overvågningsfunktioner beskytter softstarter mod overophedning og motoren mod overbelastning. Desuden kan du begrænse strømmen til en indstillelig maksimal værdi under drift. Takket være 3-faset styring er den særligt velegnet til store motorydelser og rod-3-kredsløb. Den innovative momentregulering sørger for optimal motoropdrift. Nem og hurtig ibrugtagning via Autoparametrering eller applikationsassistent. Fremadrettede vedligeholdelsesplaner via Condition Monitoring. Aftageligt HMI med farvedisplay til overskuelig måleværdi- og diagnosevisning. Globale godkendelser (for eksempel IEC og UL/CSA).
High Performance softstarter 3RW55 er tilgængelig for netværk op til 690 V i et effektområde op til 560 kW med 24 V eller 110-250 V spisesannelser og konstant med skrue- og fjedertræktilslutning. Analog udgang og termistorbeskyttelse er en integreret del af high performance softstarter.
Valgfrie kommunikationsmoduler giver mulighed for tilslutning via PROFINET, PROFIBUS og Modbus TCP. Det indbyggede HMI-modul kan også monteres i kontaktskabsdøren.
Softstarter 3RW55 afløser den velkendte serie 3RW44.
Enhed til blød start SIRIUS 3RW5 - lige så fleksibel som din opgave.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
