Name: Siemens 3RV2421-4BA15 Effektafbryder 1 stk 1 x brydekontakt, 1 x sluttekontakt Indstillingsområde (strøm): 13 - 20 A Kob
Brand: Siemens
SKU: 1740470
Availability: BackOrder

En sort Siemens-effektafbryder med løftearmen i "ON"-position og mærkninger for tilslutningsklemmer.

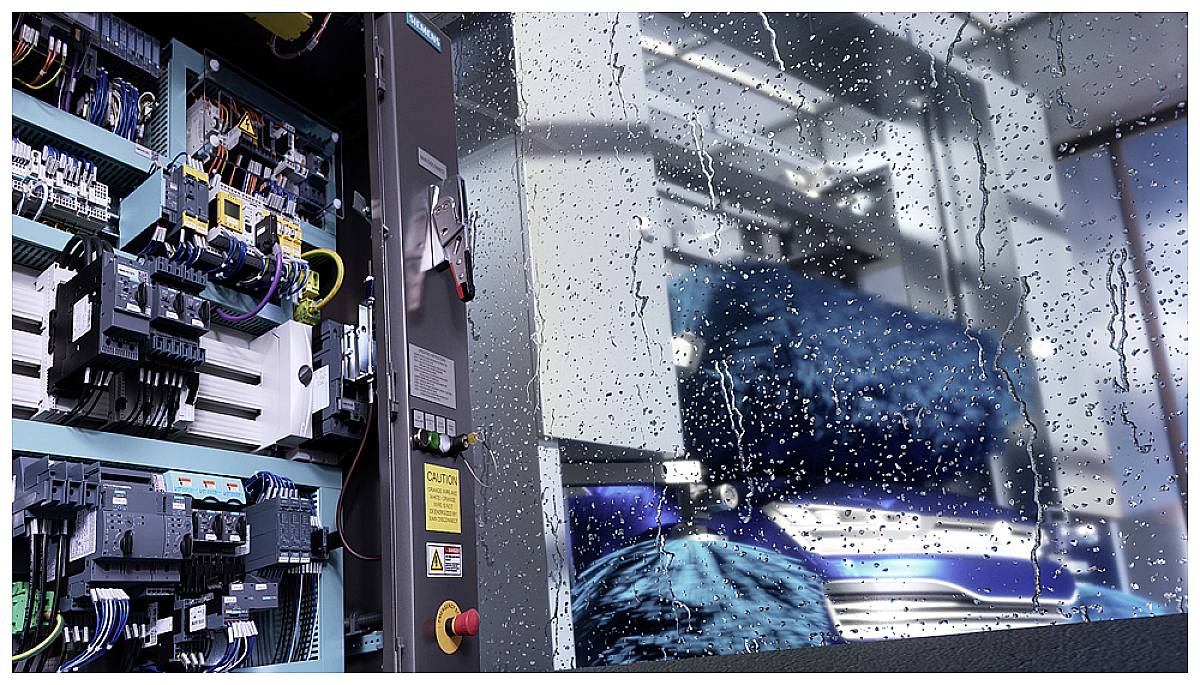

Et elkabinet med åbne kabler og komponenter står ved siden af et fugtigt vindue med udsigt til en sløret industriel anlæg.

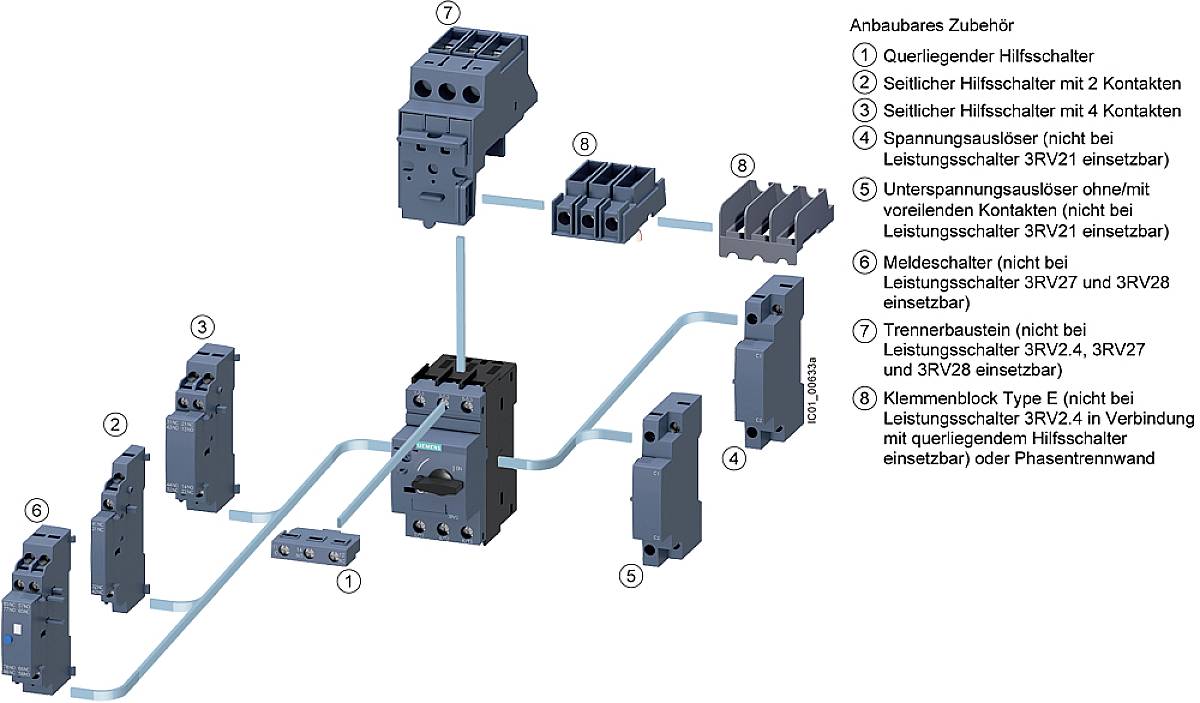

'Tilbehør til effektafbrydere: Tværgående hjælpekontakter, sidelige hjælpekontakter, spændingsudløsere, signalkontakter, skilleknapper.'

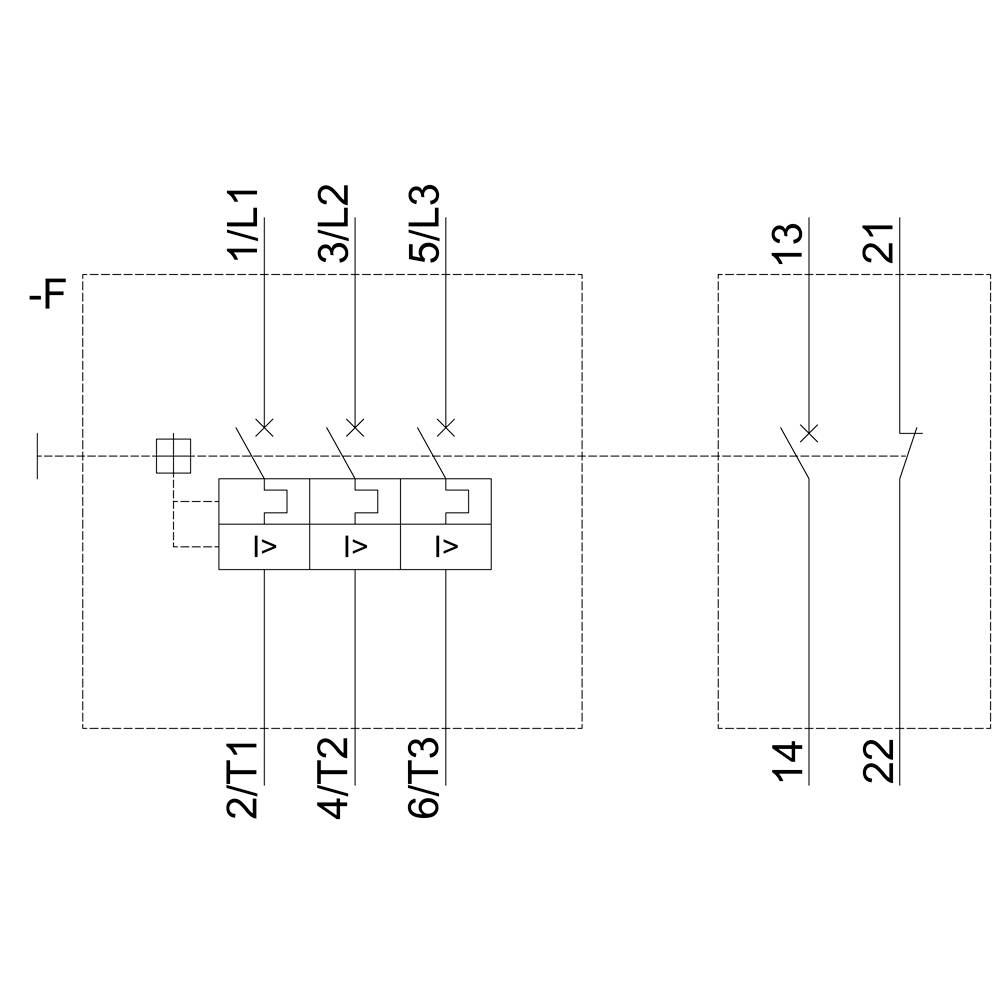

Diagrammet viser et elektrisk kredsløbsskema med tre kontakter mærket 1/L1, 3/L2, 5/L3 og to kontakter 13, 21.

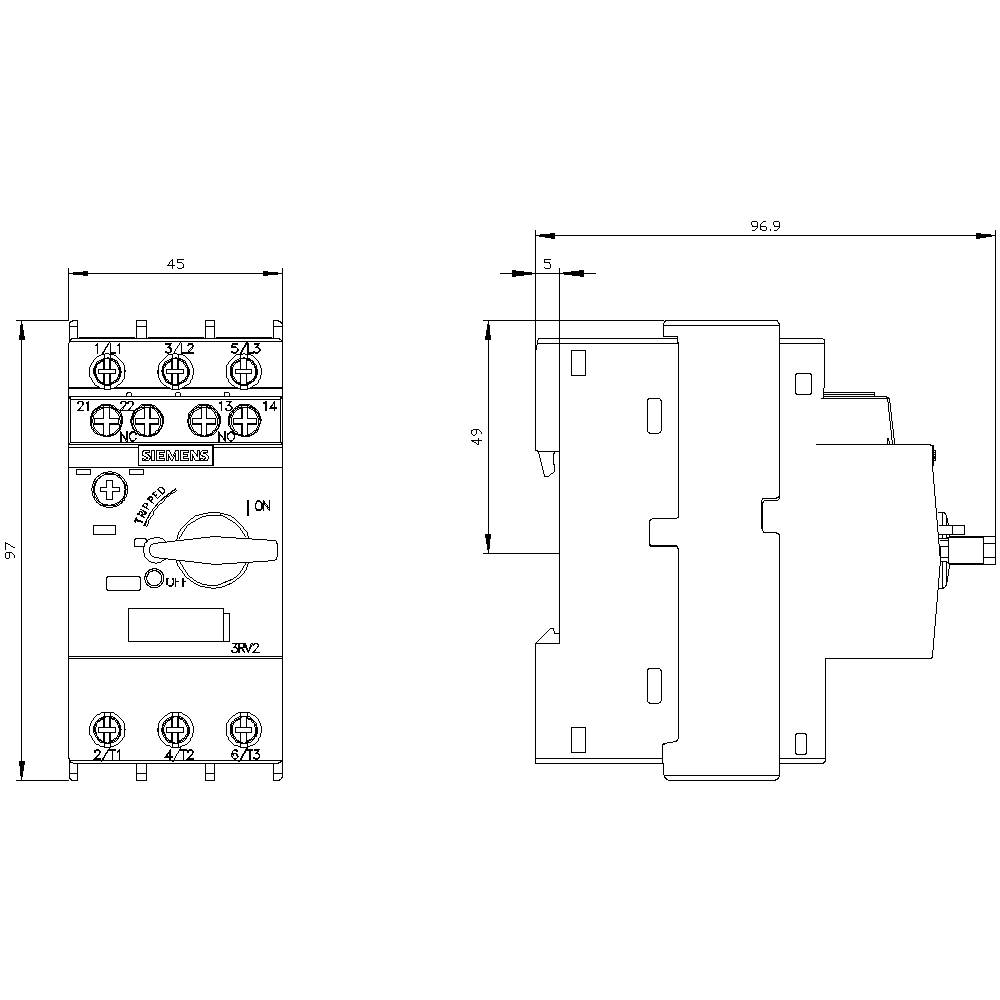

Figuren viser en teknisk tegning af en elektrisk kontakt med dimensioner. Venstre: Forfra. Højre: Sidefremstilling med måleangivelser.

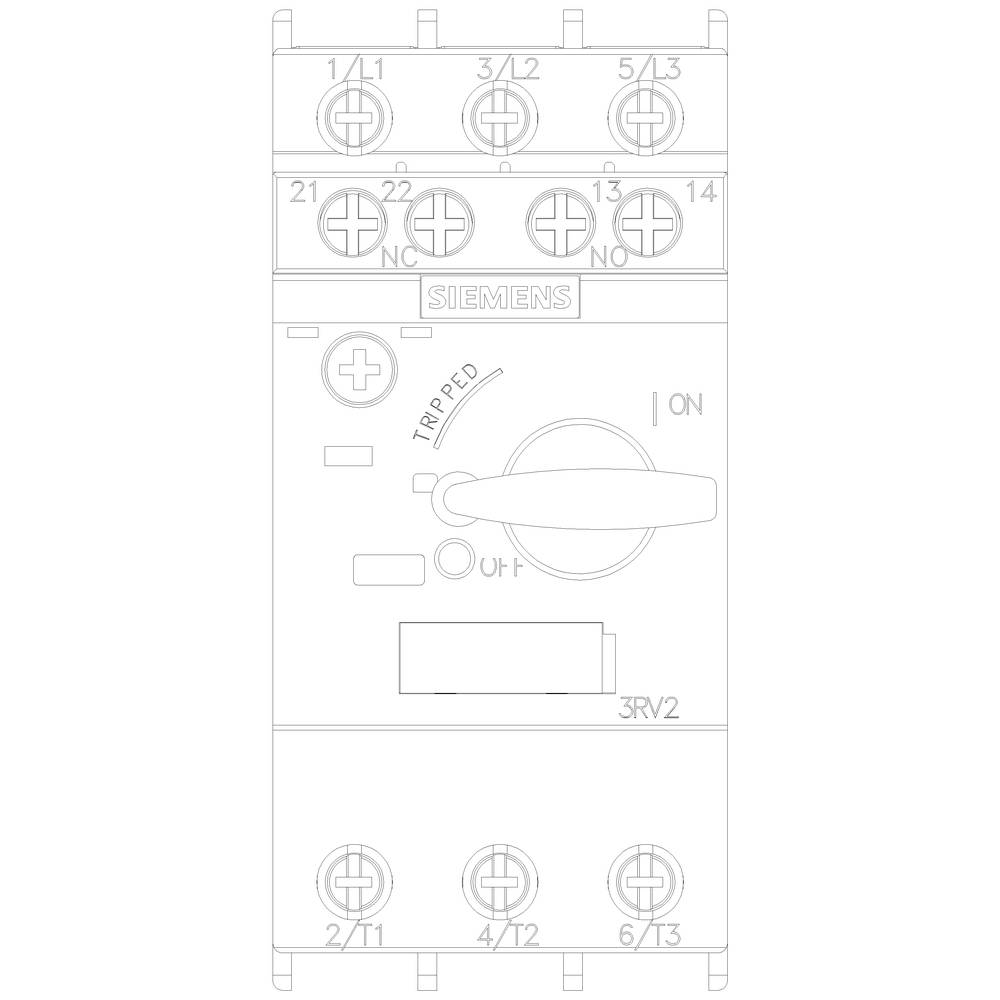

Skema over en elektrisk afbryder: Flere tilslutninger øverst, en vippeafbryder i midten, mærket 'UDLØST' og 'TIL', mærke Siemens.

1/6

Lignende billede

Produkttype

Effektafbryder

Indstillingsområde strøm

20 A

Kontakttype

1 x brydekontakt

1 x sluttekontakt

Tilslutning

Skruer

Type

3RV2421-4BA15

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tirs. 10. nov.

Antal

stk.

Total (1.290,00 kr. / stk.r)

1.290,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Effektafbryder

Type: 3RV2421-4BA15

Størrelse: S0

Indstillingsområde strøm (min.): 13 A

Indstillingsområde strøm: 20 A

Indstillingsområde (strøm): 13 - 20 A

Belastningsstrøm: 20 A

Kontakttype: 1 x brydekontakt
1 x sluttekontakt

Poltal: 3-polet

Koblingsspænding (max.): 690 V/AC

Passer til serie: Siemens Sirius serie

Passer til mærkerne: Siemens

Monteringstype: DIN-skinne

Min. Temperatur: -20 °C

Maks. temperatur: +60 °C

Specifikationer: med hjælpekontakt

Tilslutning: Skruer

: IP20

D: 97 mm

Bredde: 45 mm

H: 97 mm

Dim.: (B x H x T) 45 x 97 x 97 mm

Indhold: 1 stk

RoHS-godkendt: Ja

: 1

: 1

: 20 A

: 3

: 13-20 A

: 0

: 20-690 V

: IP20

: Other

: FALSE

: Screw connection

: Wing knob

: FALSE

: 55 kA

: TRUE

: FALSE

: FALSE

: Built-in device fixed built-in technique

UKCA: Ja

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Indstillingsområde strøm

Indstillingsområde strøm (min.)

Produkttype

Siemens 3RV2021-0GA10 Effektafbryder 1 stk Indstillingsområde (strøm): 0.45 - 0.63 A Koblingsspænding (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm Piece

Artikel nr.:1741961

Levering tirs. 10. nov.

Conrad Electronic

0.63 A

0.45 A

Effektafbryder

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

650,00 kr.^*

Siemens 3RV2021-0GA15 Effektafbryder 1 stk Indstillingsområde (strøm): 0.45 - 0.63 A Koblingsspænding (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm Piece

Artikel nr.:1741962

Levering tirs. 10. nov.

Conrad Electronic

0.63 A

0.45 A

Effektafbryder

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

890,00 kr.^*

Siemens 3RV2021-0GA20 Effektafbryder 1 stk Indstillingsområde (strøm): 0.45 - 0.63 A Koblingsspænding (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Artikel nr.:1741963

Levering tirs. 10. nov.

Conrad Electronic

0.63 A

0.45 A

Effektafbryder

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

750,00 kr.^*

Siemens 3RV2021-0GA25 Effektafbryder 1 stk Indstillingsområde (strøm): 0.45 - 0.63 A Koblingsspænding (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Artikel nr.:1702216

Levering tirs. 10. nov.

Conrad Electronic

0.63 A

0.45 A

Effektafbryder

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

890,00 kr.^*

Siemens 3RV2021-0HA10 Effektafbryder 1 stk Indstillingsområde (strøm): 0.55 - 0.8 A Koblingsspænding (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Artikel nr.:1741964

Levering tirs. 10. nov.

Conrad Electronic

0.8 A

0.55 A

Effektafbryder

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

690,00 kr.^*

Siemens 3RV2021-0HA15 Effektafbryder 1 stk Indstillingsområde (strøm): 0.55 - 0.8 A Koblingsspænding (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Artikel nr.:1741965

Levering tirs. 10. nov.

Conrad Electronic

0.8 A

0.55 A

Effektafbryder

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

950,00 kr.^*

Siemens 3RV2021-0HA20 Effektafbryder 1 stk Indstillingsområde (strøm): 0.55 - 0.8 A Koblingsspænding (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Artikel nr.:1741966

Levering tirs. 10. nov.

Conrad Electronic

0.8 A

0.55 A

Effektafbryder

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

790,00 kr.^*

Siemens 3RV2021-0HA25 Effektafbryder 1 stk Indstillingsområde (strøm): 0.55 - 0.8 A Koblingsspænding (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Artikel nr.:1741982

Levering tirs. 10. nov.

Conrad Electronic

0.8 A

0.55 A

Effektafbryder

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

950,00 kr.^*

Siemens 3RV2021-0JA10 Effektafbryder 1 stk Indstillingsområde (strøm): 0.7 - 1 A Koblingsspænding (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Artikel nr.:1702217

Levering tirs. 10. nov.

Conrad Electronic

1 A

0.7 A

Effektafbryder

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

690,00 kr.^*

Siemens 3RV2021-0JA15 Effektafbryder 1 stk Indstillingsområde (strøm): 0.7 - 1 A Koblingsspænding (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Artikel nr.:1741983

Levering tirs. 10. nov.

Conrad Electronic

1 A

0.7 A

Effektafbryder

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

950,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 1740470 Siemens 3RV2421-4BA15 Effektafbryder 1 stk 1 x brydekontakt, 1 x sluttekontakt Indstillingsområde (strøm): 13 - 20 A Kob

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 1740470 Siemens 3RV2421-4BA15 Effektafbryder 1 stk 1 x brydekontakt, 1 x sluttekontakt Indstillingsområde (strøm): 13 - 20 A Kob

Beskrivelse

Effektafbryder størrelse S0 til transformatorbeskyttelse A-udløser 13...20 A N-udløser 325 A skruetilslutning standard koblingsevne med tværgående beliggende hjælpekontakt 1S + 1Ö effektafbryder SIRIUS 3RV2 til transformator beskyttelse til sikker beskyttelse af transformatorer mod kortslutning og overbelastning. Den kompakte og klima fast effektafbryder er med deres lave spildvarme til anvendelse i forbrugere afgrening optimeret, og naturligvis også til IE3/IE4-motorer og både til kobling af jævnstrøm. Global godkendelser (for eksempel IEC og UL/CSA) og anvendelse i områder med eksplosionsfare applikationer (ATEX eller IEC Ex) er en selvfølge. Er tilgængelige apparatvarianter til motor-beskyttelse (også med overbelastningsrelæer funktion), anlæg beskyttelse, kortslutningsbeskyttelse af starter kombinationer, transformator beskyttelse, som hoved- og nød-stop-kontakt og til brug i IT-netværk. De fås med skrue- eller federzuganschluss til en hurtig, vedligeholdelsesfri og sikre tilslutning, og valgfrit med indbygget hjælpekontakt fås. Det omfattende tilbehør, som for eksempel hjælpekontakter, hjælpsomme udløser, alarm kontakt og så videre. er kontinuerlig til alle størrelser. Anvendelse af forskellige energieeinspeisemoglichkeiten, som supervisor Einspeisesystem SIRIUS 3RV29, reducerer den primære strømkreds ledningsføring betydeligt. Effektafbryderne 3RV2 løsne den velkendte serie 3RV1. Enkelt, effektiv, altid aktuelt - af SIRIUS byggesystem.

OBS! Denne produkttekst er maskinoversat.
