Name: Siemens 3RU2136-4JB1 Overlastrelæ 1 stk
Brand: Siemens
SKU: 1702472
Availability: BackOrder

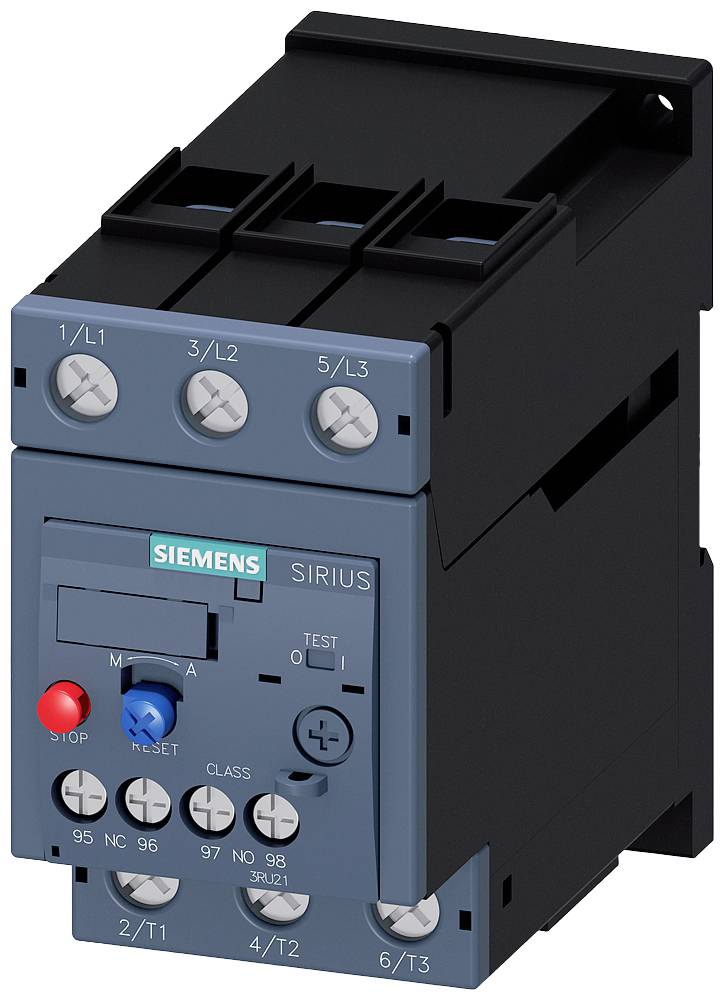

Siemens SIRIUS beskyttelsesafbryder, sorte og blå dele, tilslutninger for L1, L2, L3 øverst og T1, T2, T3 nederst, røde og blå knapper.

En åben eltavle viser talrige kabler, relæer og elektriske komponenter, som er arrangeret på forskellige niveauer.

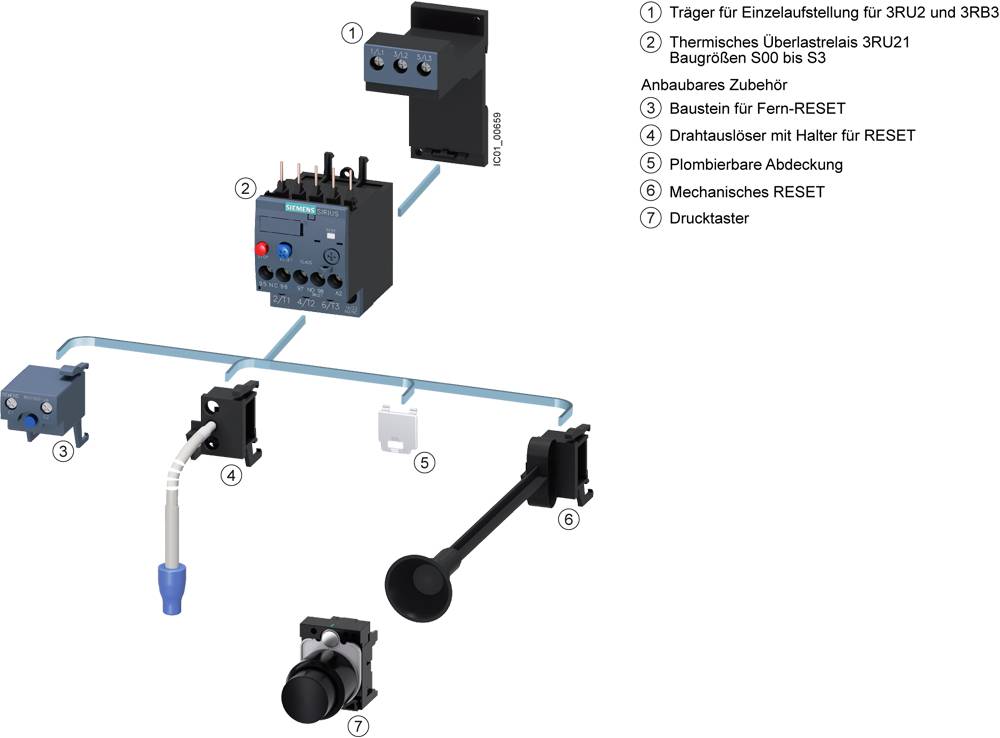

'Diagram viser elektriske komponenter: 1) Bærer, 2) Overbelastningsrelæ, 3) Modul, 4) Reset-holder, 5) Afdækning, 6) Reset, 7) Trykknap.'

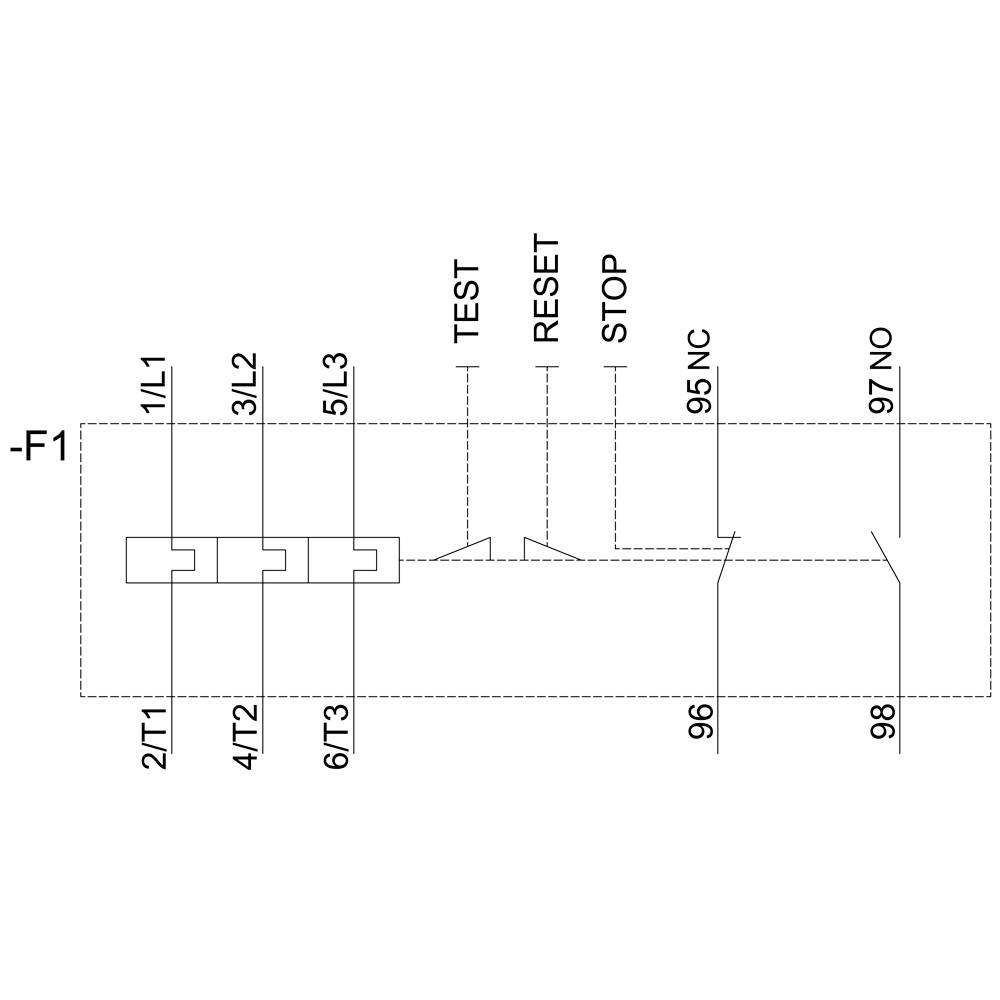

Principdiagram for en elektrisk kontakt. Viser tilslutninger 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, TEST, RESET, STOP, 95NC, 96, 97NO, 98.

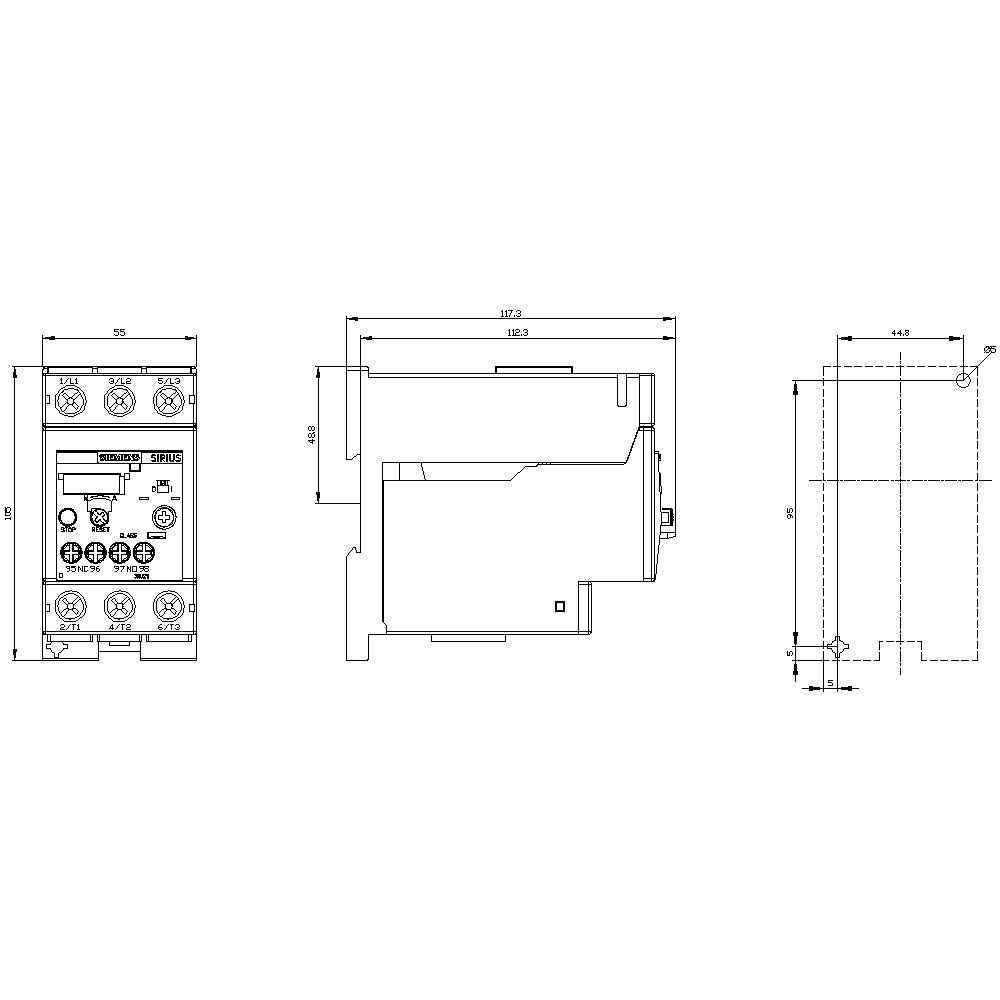

Teknisk tegning af en elektronisk enhed med forfra-, side- og topvisning. Viser dimensioner og placeringer af tilslutninger.

1/5

Lignende billede

Produkttype

Overlastrelæ

Funktioner

Overbelastning

Type

3RU2136-4JB1

Størrelse

Driftsspænding

690 V

Datablad (PDF)

Levering ons. 21. okt.

Antal

stk.

Total (1.272,00 kr. / stk.r)

1.272,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Overlastrelæ

Type: 3RU2136-4JB1

Størrelse: S2

Funktioner: Overbelastning

Driftsspænding: 690 V

Indstillingsområde strøm (min.): 54 A

Indstillingsområde strøm: 65 A

Indstillingsområde (strøm): 54 - 65 A

Tilslutning: Skruer

: IP20

Min. Temperatur: -40 °C

Maks. temperatur: +70 °C

Bredde: 55 mm

H: 105 mm

D: 117 mm

Dim.: (B x H x T) 55 x 105 x 117 mm

Indhold: 1 stk

AWG max.: 1

AWG min.: 18

Nominel strøm: 65 A

Tværsnit fleksibel (maks.): 35 mm²

Tværsnit fast (maks.): 10 mm²

Tværsnit fleksibel (min. ): 1 mm²

Tværsnit fast (min. ): 1 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 1702472 Siemens 3RU2136-4JB1 Overlastrelæ 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 1702472 Siemens 3RU2136-4JB1 Overlastrelæ 1 stk

Beskrivelse

Overbelastningsrelæer 54...65 A til motorbeskyttelse størrelse S2, CLASS 10 selvstændig opstilling primære kredsløb: skrue supplerende kreds: skrue hånd automatisk RESET termisk overbelastning relæ SIRIUS 3RU2 til strøm spændingsafhængige beskyttelse af enheder med normalstart mod utilladelig høj opvarmning som følge af overbelastning eller fasesvigt. Denne serie er særligt fleksibel og økonomisk. Global godkendelser (for eksempel IEC og UL/CSA) og anvendelse i områder med eksplosionsfare applikationer (ATEX eller IEC Ex) er en selvfølge. Fås med forskellige indstillingspunkter områder af overbelastning udløseren. De fås med skrue- eller federzuganschluss til en hurtig, vedligeholdelsesfri og sikre tilslutning, samt til selvstændig opstilling. Hvad det tilbehør passer til alle størrelser S00 til S3. Enkelt, effektiv, altid aktuelt - af SIRIUS byggesystem.

OBS! Denne produkttekst er maskinoversat.
