Name: Siemens 3RU2136-4GD0 Overlastrelæ 1 stk
Brand: Siemens
SKU: 1744900
Availability: BackOrder

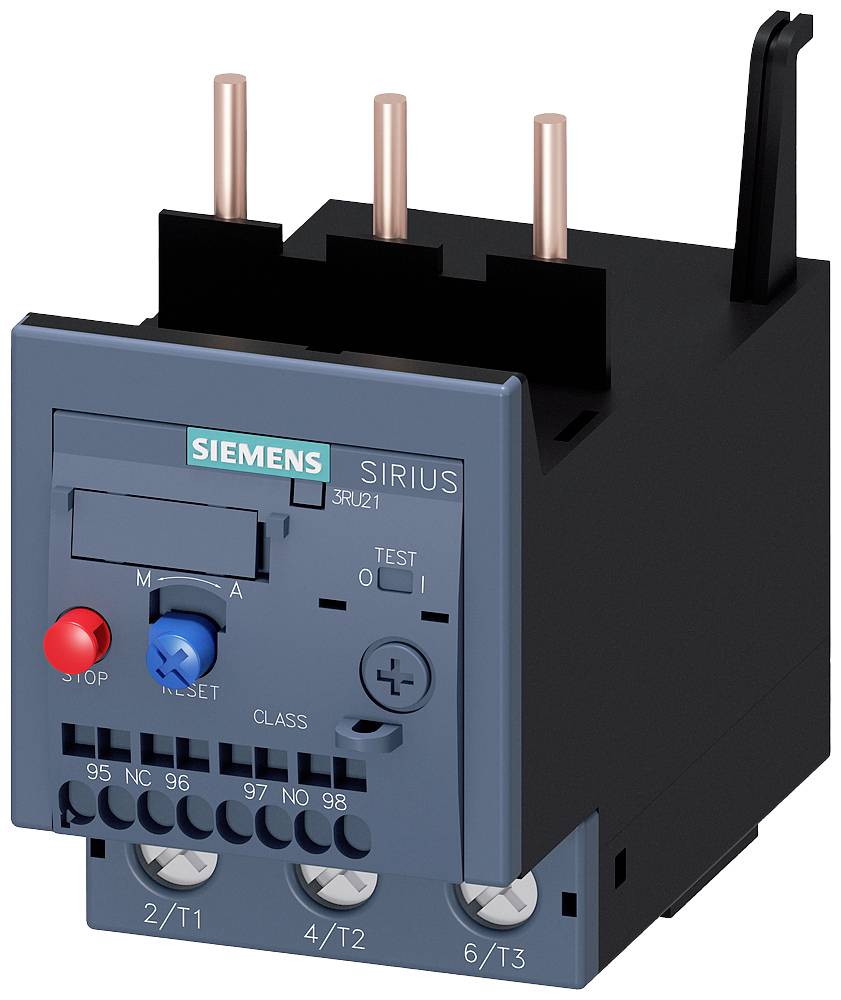

Elektronisk kontaktor fra Siemens med blå frontplade, røde og blå knapper, kobberfarvet tilslutninger og mærkning 'SIRIUS'.

Et åbnet elskab med flere rækker af elektriske komponenter og kabler, som er ordenligt placeret og tilsluttet.

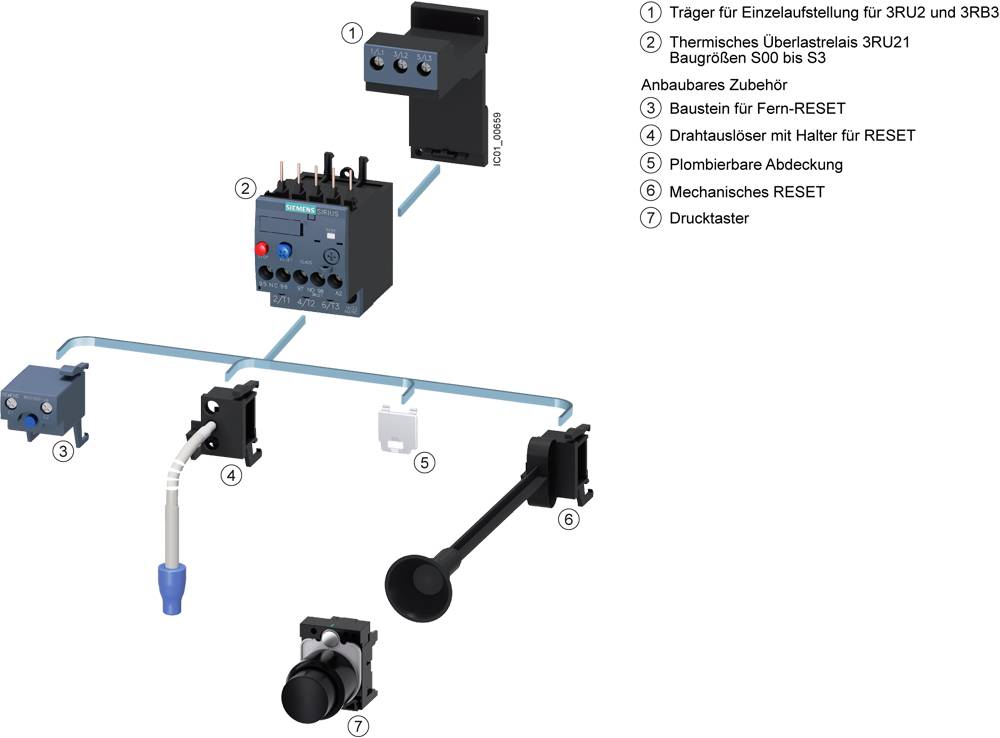

Diagrammet viser opbygningen af et termisk overbelastningsrelæ med tilbehørsdele, herunder nulstillingsmoduler, tilslutningsblokke og trykknapper.

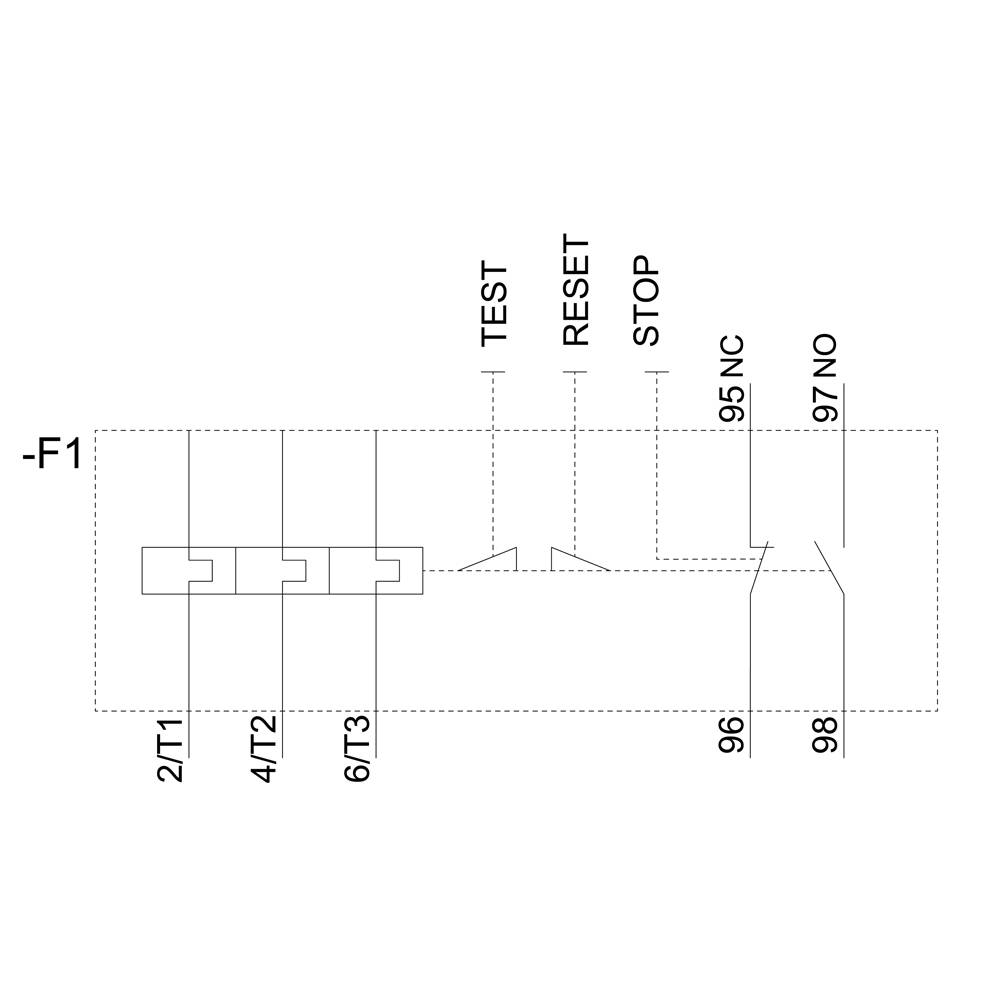

Principdiagrammet viser en strømkreds med fire trykknapsanslutninger: TEST, RESET, STOP og kontakter 95 NC, 96, 97 NO, 98.

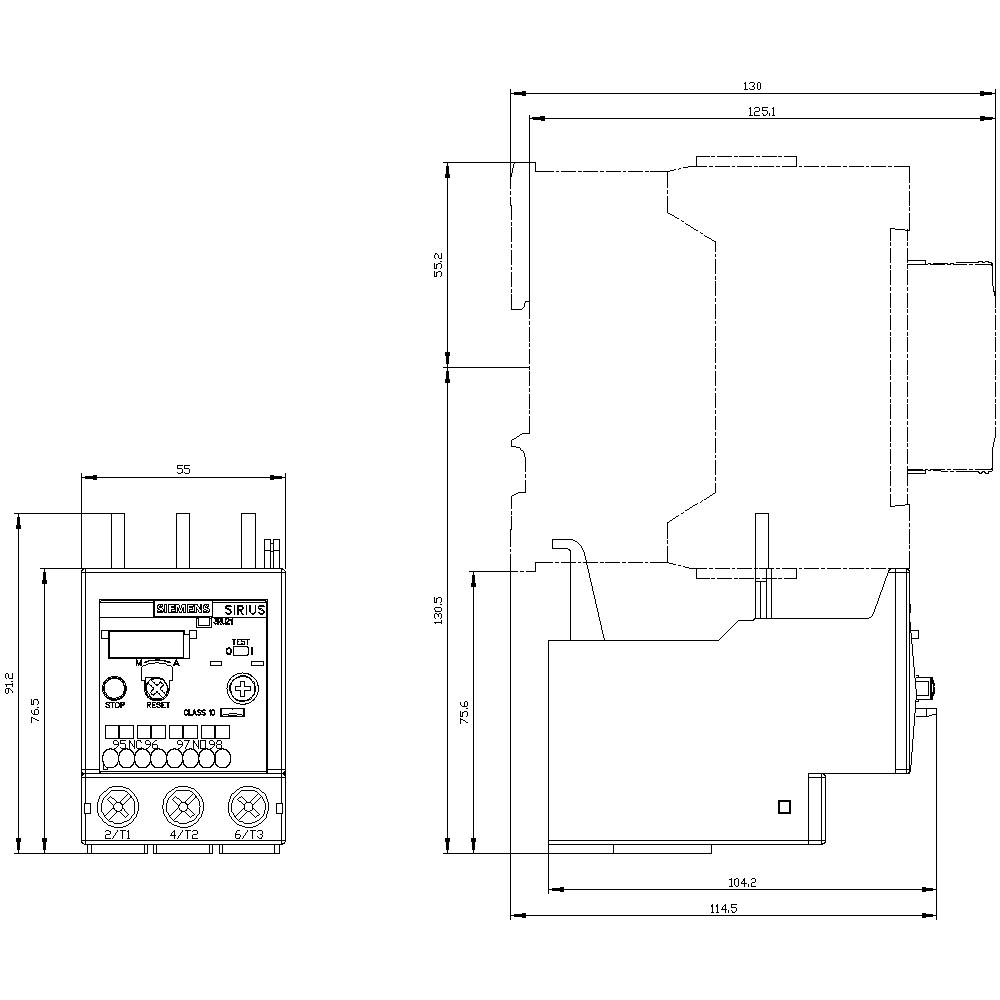

Teknisk tegning af en elektronisk relæ med dimensioner: Højde 110 mm, bredde 105 mm. Side- og frontvisning.

1/5

Lignende billede

Produkttype

Overlastrelæ

Funktioner

Overbelastning

Type

3RU2136-4GD0

Størrelse

Specifikationer

Auto/Hand-omskifter

Datablad (PDF)

Levering man. 19. okt.

Antal

stk.

Total (1.112,00 kr. / stk.r)

1.112,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Overlastrelæ

Type: 3RU2136-4GD0

Størrelse: S2

Funktioner: Overbelastning

Specifikationer: Auto/Hand-omskifter

Driftsspænding: 690 V

Indstillingsområde strøm (min.): 36 A

Indstillingsområde strøm: 45 A

Indstillingsområde (strøm): 36 - 45 A

Tilslutning: Skruer

: IP20

Min. Temperatur: -40 °C

Maks. temperatur: +70 °C

Bredde: 55 mm

H: 90 mm

D: 105 mm

Dim.: (B x H x T) 55 x 90 x 105 mm

Indhold: 1 stk

AWG max.: 1

AWG min.: 18

Nominel strøm: 45 A

Tværsnit fleksibel (maks.): 35 mm²

Tværsnit fast (maks.): 10 mm²

Tværsnit fleksibel (min. ): 1 mm²

Tværsnit fast (min. ): 1 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 1744900 Siemens 3RU2136-4GD0 Overlastrelæ 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 1744900 Siemens 3RU2136-4GD0 Overlastrelæ 1 stk

Beskrivelse

Overbelastningsrelæer 36...45 A til motorbeskyttelse størrelse S2, CLASS 10 kontaktormontering primære kredsløb: skrue hjælpetekster strømkreds:/fjedertrækklemme hånd automatisk RESET termisk overbelastning relæ SIRIUS 3RU2 til strøm spændingsafhængige beskyttelse af enheder med normalstart mod utilladelig høj opvarmning som følge af overbelastning eller fasesvigt. Denne serie er særligt fleksibel og økonomisk. Global godkendelser (for eksempel IEC og UL/CSA) og anvendelse i områder med eksplosionsfare applikationer (ATEX eller IEC Ex) er en selvfølge. Fås med forskellige indstillingspunkter områder af overbelastning udløseren. De fås med skrue- eller federzuganschluss til en hurtig, vedligeholdelsesfri og sikre tilslutning, samt til selvstændig opstilling. Hvad det tilbehør passer til alle størrelser S00 til S3. Enkelt, effektiv, altid aktuelt - af SIRIUS byggesystem.

OBS! Denne produkttekst er maskinoversat.
