Name: Siemens 3RT2544-1AP00 Kontaktor 2 x sluttekontakt, 2 x brydekontakt 59 kW med hjælpekontakt Passer til mærkerne (relæ):
Brand: Siemens
SKU: 2863672
Availability: BackOrder

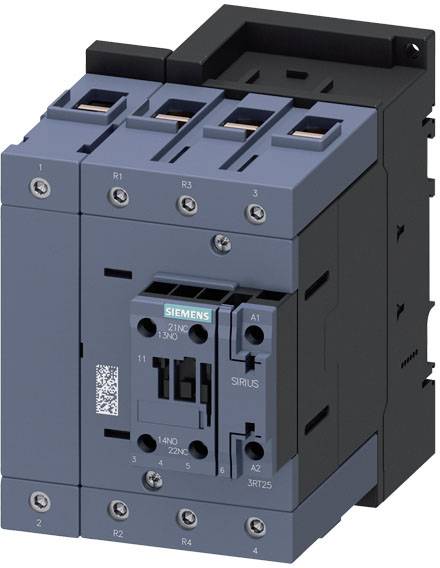

Elektrisk kontaktor fra Siemens, model SIRIUS, i et rektangulært, blåt hus med tilslutninger til flere kabler.

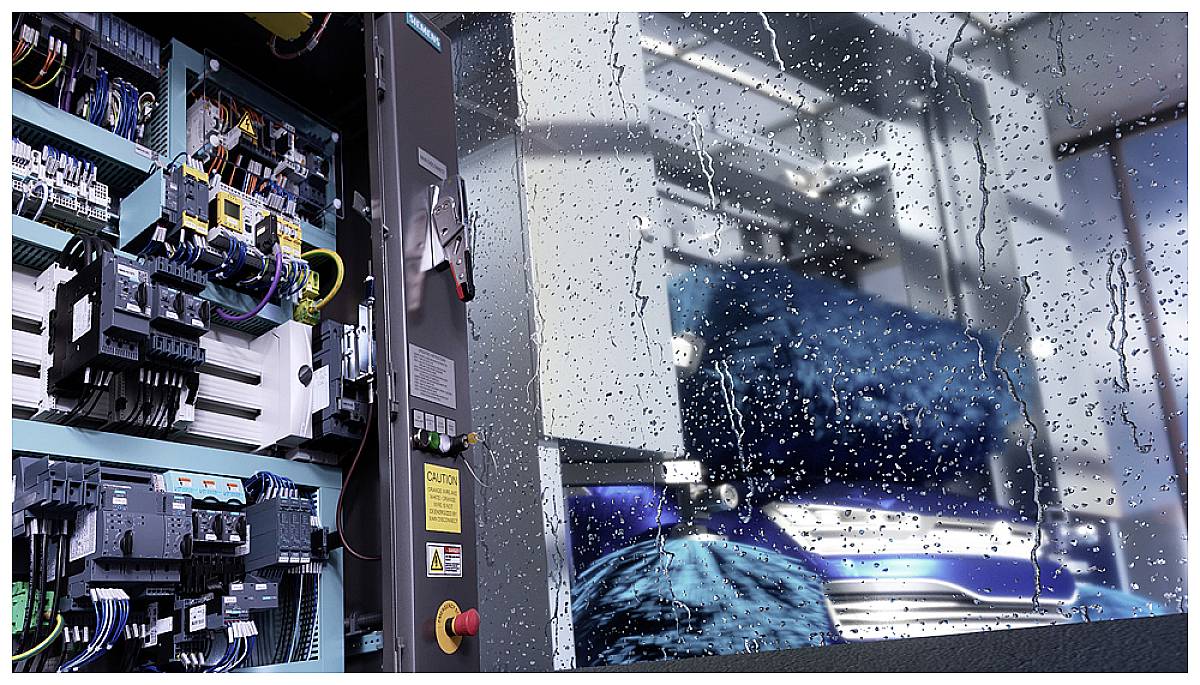

Et kig ind i et industrielt rum med et åbent kontrolskab til venstre og en våd glasvæg til højre, som adskiller maskinerne.

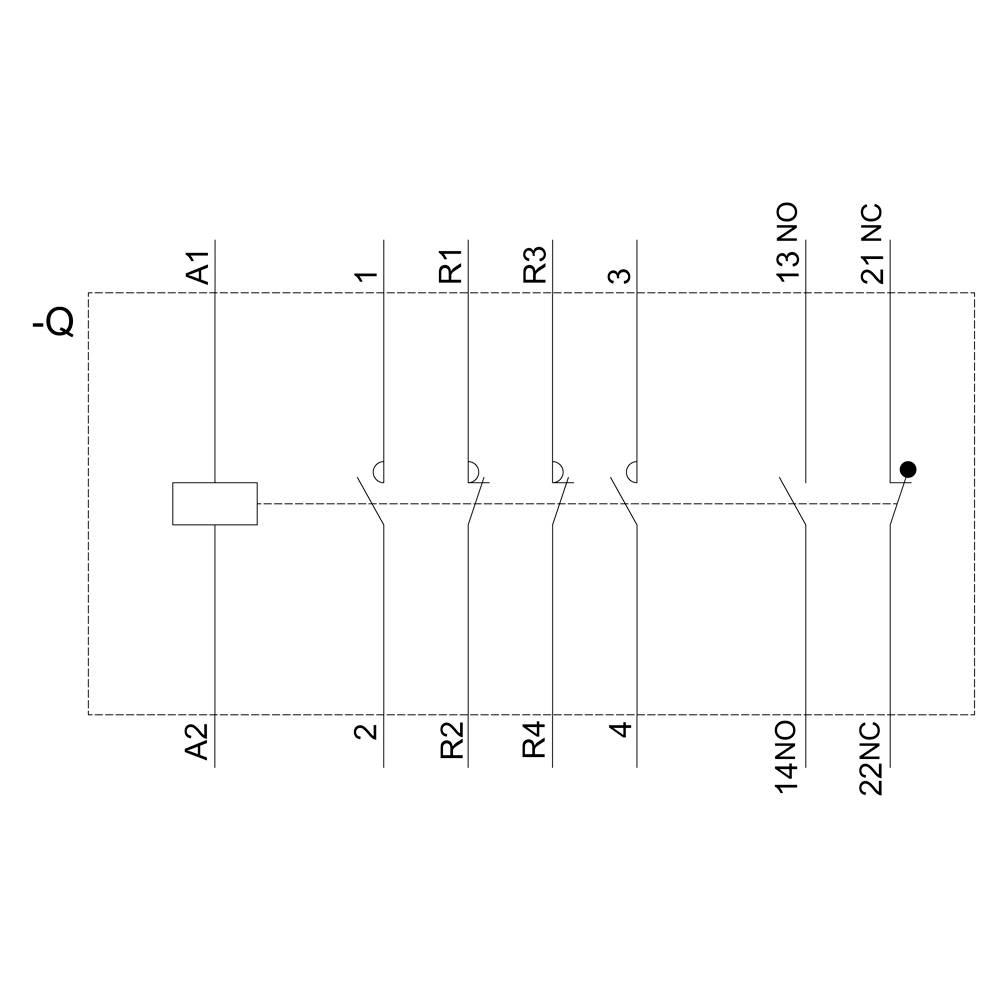

Relædiagram med fire kontakter. Mærkninger: A1, A2, R1, R2, R3, R4, 14 NO, 22 NC, 21 NC, 13 NO.

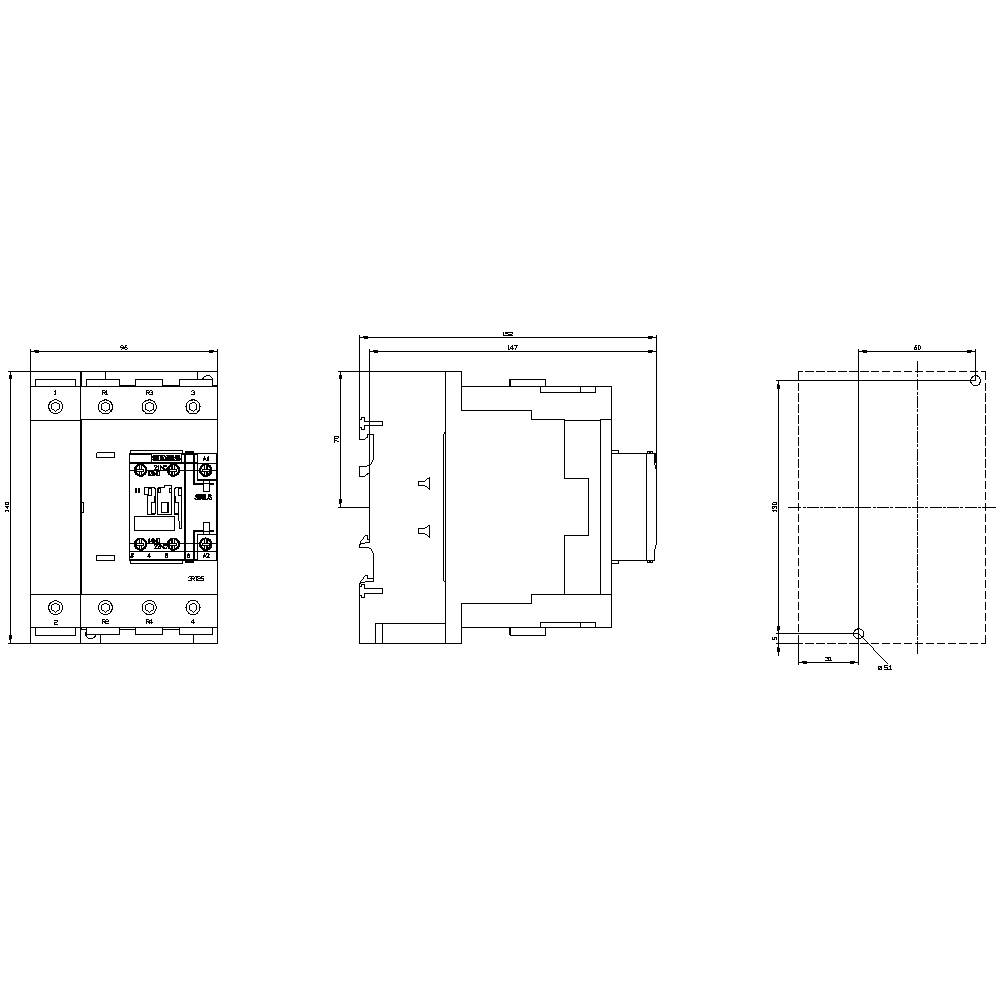

Teknisk tegning af en elektrisk enhed med for-, side- og topvisning. Mål og interne komponenter vises detaljeret.

1/4

Lignende billede

Produkttype

Kontaktor

Poltal

4-polet

Effekt

59 kW

Tilslutning

Skruer

Emballage-type

Piece

Datablad (PDF)

Levering man. 9. nov.

Antal (Sæt)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

Sæt

Total (1.992,00 kr. / stk.r)

1.992,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Antal sluttekontakter/til hovedkontakter: 2
Antal lukkere / til hjælpekontakter / uforsinket kobling: 1
Antal åbnere / til hovedkontakter: 2
Antal brydekontakter/hjælpekontakter/uforsinket kobling: 1
Driftsstrøm ved AC-1 / til 690 V / ved omgivelsestemperatur 40 °C: 100 A.
Type af efterfølgende ledertværsnit / ved AWG-ledninger / for hovedkontakter: 2x (10... 1/0), 1 x (10 ... 2-de)
Type af efterfølgende ledertværsnit / ved AWG-ledninger / for hjælpekontakter: 2x (20... 16), 2x (18 ... 14-de)
Opstillingshøjde ved højde over NN / maks.: 2000 m.
Rækkemontering: Ja
Berøringsbeskyttelse på fronten: Berøringssikker ved lodret berøring forfra
Isolationsspænding i hovedstrømkredsen ved tilsmudsningsgrad 3: 690 V.
Mekanisk levetid (koblingsspil) på relæet med påsat elektronikret hjælpekontaktblok / typisk: 5000000
Mekanisk levetid (koblingsspil) på relæet med påsat hjælpekontaktblok / typisk: 10000000
Spejlkontakt: Ja
Stødspændingstolerance for hovedstrømkreds 8 kV
Maks. tilladt spænding til sikker adskillelse / mellem spole og hovedkontakter: 690 V.
Produktudvidelse / hjælpekontakt: Ja

Emballage-type: Piece

Produkttype: Kontaktor

Type: 3RT2544-1AP00

Størrelse: S3

Poltal: 4-polet

Kontakttype: 2 x sluttekontakt
2 x brydekontakt

Hjælpekontakttype: 1 x sluttekontakt

Styrespænding (min.): 230 V/AC

Styrespænding (maks): 230 V/AC

Styrespænding-område: 230 - 230 V/AC

Koblingsspænding (max.): 690 V/AC

Kontinuerlig strøm (maks.): 100 A

: 59 kW

Passer til mærkerne: Siemens

Passer til serie: Siemens Sirius serie

Specifikationer: med hjælpekontakt

Monteringstype: Skruefastgørelse
Snap-fastgørelse
DIN-skinne

Tilslutning: Skruer

Mekanisk levetid: 10000000

Reaktionstid: 20 ms

Faldtid: 25 ms

: IP00
IP20

Min. Temperatur: -25 °C

Maks. temperatur: +60 °C

Bredde: 70 mm

H: 140 mm

D: 152 mm

Dim.: (B x H x T) 70 x 140 x 152 mm

Indhold: 1 stk

RoHS-godkendt: Ja

UKCA: Ja

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Effekt

Poltal

Nominel spænding

Siemens 3RT1355-6AE36 Kontaktor 2 x sluttekontakt, 2 x brydekontakt 75000 W 690 V med hjælpekontakt Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:2863517

Levering ons. 18. nov.

Conrad Electronic

75000 W

4-polet

690 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

6.792,00 kr.^*

Siemens 3RT1355-6AF36 Kontaktor 2 x sluttekontakt, 2 x brydekontakt 75000 W 690 V med hjælpekontakt Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:2863519

Levering man. 30. nov.

Conrad Electronic

75000 W

4-polet

690 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

6.792,00 kr.^*

Siemens 3RT1355-6AP36 Kontaktor 2 x sluttekontakt, 2 x brydekontakt 75000 W 690 V med hjælpekontakt Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:2863521

Levering man. 9. nov.

Conrad Electronic

75000 W

4-polet

690 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

6.152,00 kr.^*

Siemens 3RT1355-6AR36 Kontaktor 2 x sluttekontakt, 2 x brydekontakt 75000 W 690 V med hjælpekontakt Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:2863523

Levering man. 30. nov.

Conrad Electronic

75000 W

4-polet

690 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

6.792,00 kr.^*

Siemens 3RT1363-6AE36 Kontaktor 2 x sluttekontakt, 2 x brydekontakt 90000 W 1000 V med hjælpekontakt Passer til mærkerne (relæ): Siemens Piece 1 stk

Artikel nr.:2863524

Levering ons. 18. nov.

Conrad Electronic

90000 W

4-polet

1000 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

9.032,00 kr.^*

Siemens 3RT1363-6AF36 Kontaktor 2 x sluttekontakt, 2 x brydekontakt 90000 W 1000 V med hjælpekontakt Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:2863525

Levering man. 30. nov.

Conrad Electronic

90000 W

4-polet

1000 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

9.032,00 kr.^*

Siemens 3RT1363-6AP36 Kontaktor 2 x sluttekontakt, 2 x brydekontakt 90000 W 1000 V med hjælpekontakt Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:2863526

Levering man. 9. nov.

Conrad Electronic

90000 W

4-polet

1000 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

9.032,00 kr.^*

Siemens 3RT1363-6AR36 Kontaktor 2 x sluttekontakt, 2 x brydekontakt 90000 W 1000 V med hjælpekontakt Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:2863527

Levering ons. 18. nov.

Conrad Electronic

90000 W

4-polet

1000 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

9.032,00 kr.^*

Siemens 3RT1364-6AE36 Kontaktor 2 x sluttekontakt, 2 x brydekontakt 110000 W 1000 V med hjælpekontakt Passer til mærkerne (relæ): Siemens Piece 1 stk

Artikel nr.:2863528

Levering fre. 30. okt.

70 SætConrad Electronic

110000 W

4-polet

1000 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

13.352,00 kr.^*

Siemens 3RT1364-6AF36 Kontaktor 2 x sluttekontakt, 2 x brydekontakt 110000 W 1000 V med hjælpekontakt Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:2863529

Levering man. 30. nov.

Conrad Electronic

110000 W

4-polet

1000 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

13.352,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 2863672 Siemens 3RT2544-1AP00 Kontaktor 2 x sluttekontakt, 2 x brydekontakt 59 kW med hjælpekontakt Passer til mærkerne (relæ):

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2863672 Siemens 3RT2544-1AP00 Kontaktor 2 x sluttekontakt, 2 x brydekontakt 59 kW med hjælpekontakt Passer til mærkerne (relæ):

Beskrivelse

Effektbeskyttelse, AC-3e/AC-3, 65 A, 30 kW / 400 V, 4-polet, AC 230 V, 50 Hz, hovedkontakter: 2 S + 2 Ö, hjælpekontakter: 1 S + 1 Ö, skruetilslutning SIRIUS 3RT25 til polomskiftning ved løftemotorer eller til kobling af to separate belastninger.
Beskyttelserne 3RT25 er en del af SIRIUS systemmodulet med sine optimalt afstemte produkter. De overbeviser med stor ydelse ved kompakt konstruktion og høj kontaktpålidelighed. De kan kombineres på mange forskellige måder med andre komponenter i forbrugerforgreningen. Mange af enhedskombinationerne er blevet testet fra fabrikken. Kontaktorer giver optimal tilslutning til styringen til enhver anvendelse (parallel, via ASi eller IO-link). Integrerede hjælpekontakter reducerer kompleksiteten af din opbygning. Fronttilslutningerne muliggør enkel trådføring. Beskyttelserne 3RT25 er klimafaste og godkendt verden over (for eksempel IEC og UL/CSA).
De fås i forskellige størrelser og i et stort effektområde inden for AC- og DC-betjening. Ud over skruetilslutningsteknik har apparaterne også konstant med fjedertilslutningstilslutning til en hurtig, vedligeholdelsesfri og vibrationssikker tilslutning til rådighed.
Det omfattende tilbehør, som for eksempel hjælpekontakt, hjælpudløser og så videre er ensartet til alle størrelser.
Enkel, effektiv, altid aktuel - SIRIUS-systembyggesættet.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
