Name: Siemens 3RT2348-1AP60 Kontaktor 1 x sluttekontakt, 1 x brydekontakt 690 V med hjælpekontakt 1 stk
Brand: Siemens
SKU: 2863664
Availability: BackOrder

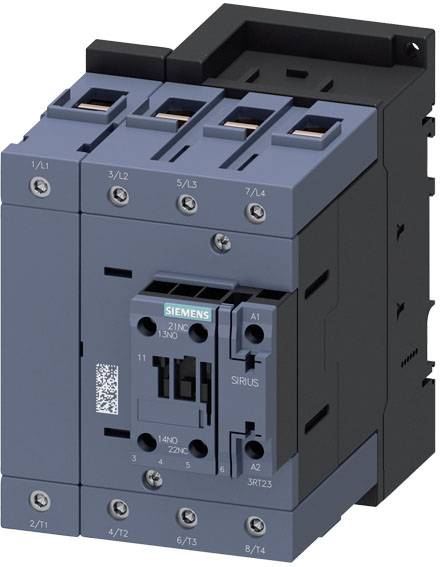

En elektrisk kontaktor i industrielt design, grå-sort, med tilslutningsklemmer til styringsapplikationer. Produktbetegnelse 'SIEMENS SIRIUS'.

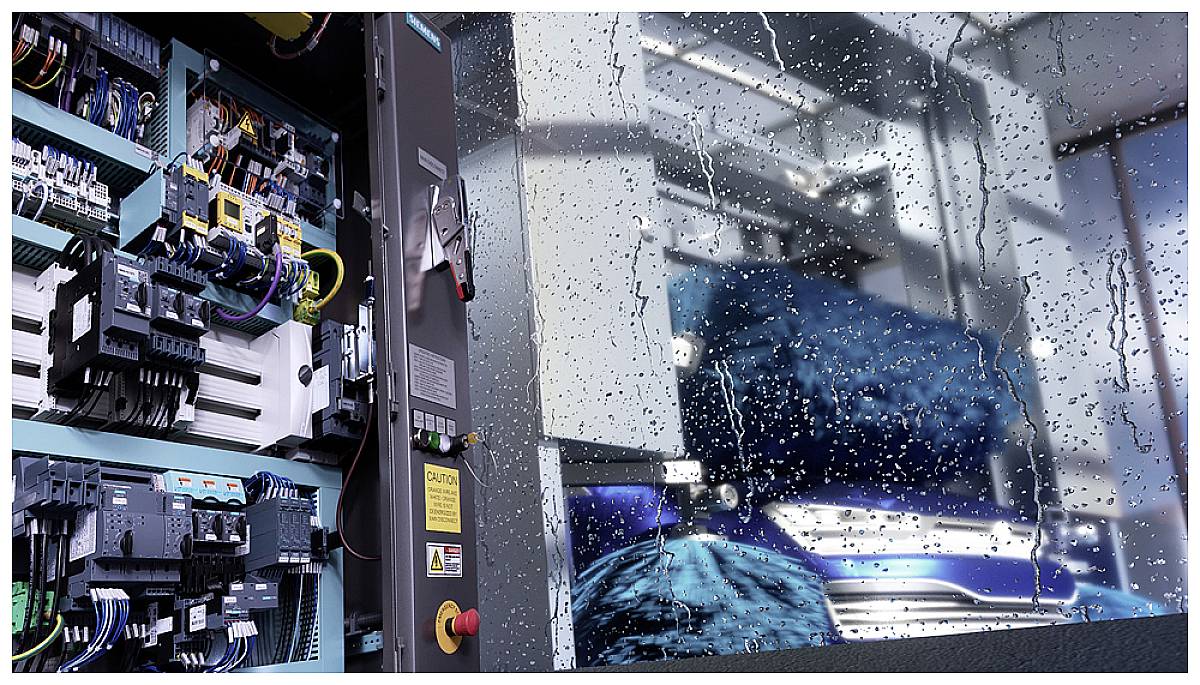

Et åbent el-skab viser ledninger og komponenter. I baggrunden regner det på et stort vindue, der afslører maskiner og værktøj indvendigt.

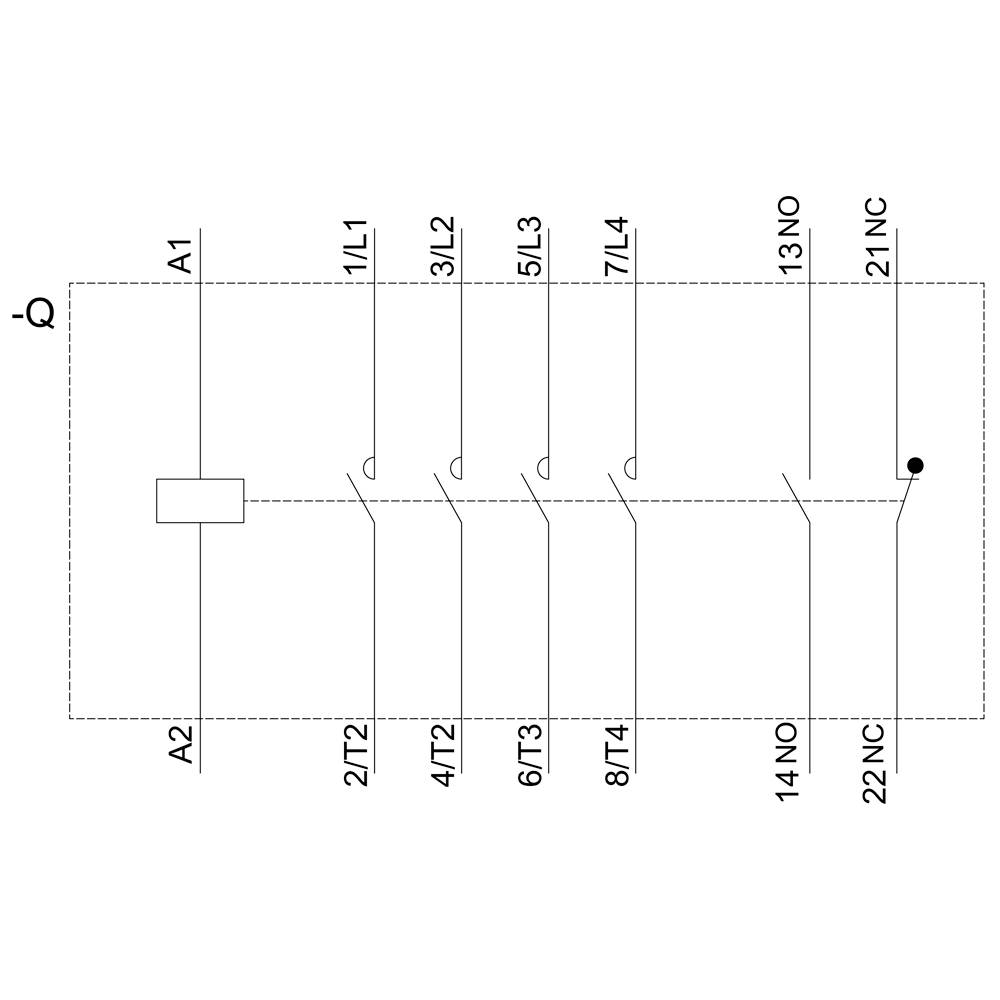

Principdiagram for et relæ, viser forbindelserne mellem A1, A2 og kontaktpunkterne 1/2 til 13/22. Relæet har en spolle og fire skiftekontakter.

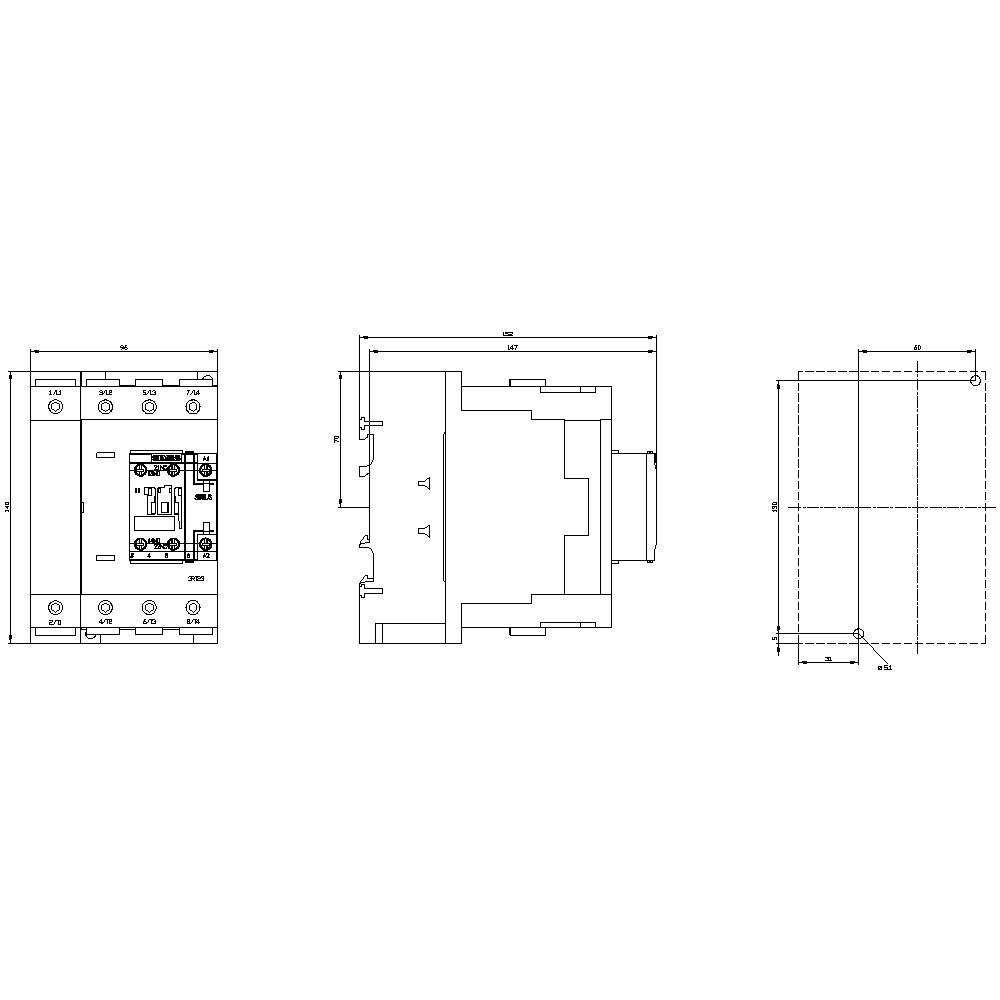

Teknisk tegning af en elektrisk kontakt med front-, side- og topvisning, måleangivelser i millimeter.

1/4

Lignende billede

Produkttype

Kontaktor

Poltal

4-polet

Nominel spænding

690 V

Tilslutning

Skruer

Type

3RT2348-1AP60

Datablad (PDF)

Levering man. 9. nov.

Antal (Sæt)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

Sæt

Total (3.832,00 kr. / stk.r)

3.832,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Antal lukkere / på kontaktor / til hjælpekontakter: 1
Antal sluttekontakter/til hovedkontakter: 4
Antal sluttekontakter/til hjælpekontakter: 1
Antal sluttekontakter/til hjælpekontakter / kan påsættes: 2
Antal lukkere / til hjælpekontakter / uforsinket kobling: 1
Antal brydekontakter/på kontaktbeskyttelse/hjælpekontakter: 1
Antal åbnere / til hjælpekontakter: 1
Antal brydekontakter / til hjælpekontakter / kan påsættes: 2
Antal brydekontakter/hjælpekontakter/uforsinket kobling: 1
Driftsstrøm ved AC-1 / ved 400 V / ved omgivelsestemperatur 40 °C: 160 A.
Type af efterfølgende ledertværsnit / ved AWG-ledninger / for hovedkontakter: 2x (10... 1/0), 1 x (10 ... 2-de)
Type af efterfølgende ledertværsnit / ved AWG-ledninger / for hjælpekontakter: 2x (20... 16), 2x (18 ... 14-de)
Opstillingshøjde ved højde over NN / maks.: 2000 m.
Rækkemontering: Ja
Berøringsbeskyttelse på fronten: Berøringssikker ved lodret berøring forfra
Isolationsspænding i hovedstrømkredsen ved tilsmudsningsgrad 3: 690 V.
Mekanisk levetid (koblingsspil) på relæet med påsat hjælpekontaktblok / typisk: 10000000
Spejlkontakt: Ja
Stødspændingstolerance for hovedstrømkreds 8 kV
Produktudvidelse / hjælpekontakt: Ja

Produkttype: Kontaktor

Type: 3RT2348-1AP60

Størrelse: S3

Poltal: 4-polet

Kontakttype: 1 x sluttekontakt
1 x brydekontakt

Nominel spænding: 690 V

Styrespænding (maks): 240 V/AC

Styrespænding-område: 240 V/AC (max)

Koblingsspænding (max.): 690 V/AC

Kontinuerlig strøm (maks.): 160 A

Passer til serie: Siemens Sirius serie

Specifikationer: med hjælpekontakt

Monteringstype: Skruefastgørelse
Snap-fastgørelse
DIN-skinne

Tilslutning: Skruer

Mekanisk levetid: 10000000

Reaktionstid: 21 ms

Faldtid: 50 ms

: IP00
IP20

Min. Temperatur: -25 °C

Maks. temperatur: +60 °C

Bredde: 96 mm

H: 140 mm

D: 152 mm

Dim.: (B x H x T) 96 x 140 x 152 mm

Indhold: 1 stk

RoHS-godkendt: Ja

UKCA: Ikke relevant

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Effekt

Poltal

Nominel spænding

Siemens 3RT1355-6AE36 Kontaktor 2 x sluttekontakt, 2 x brydekontakt 75000 W 690 V med hjælpekontakt Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:2863517

Levering ons. 18. nov.

Conrad Electronic

75000 W

4-polet

690 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

6.792,00 kr.^*

Siemens 3RT1355-6AF36 Kontaktor 2 x sluttekontakt, 2 x brydekontakt 75000 W 690 V med hjælpekontakt Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:2863519

Levering man. 30. nov.

Conrad Electronic

75000 W

4-polet

690 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

6.792,00 kr.^*

Siemens 3RT1355-6AP36 Kontaktor 2 x sluttekontakt, 2 x brydekontakt 75000 W 690 V med hjælpekontakt Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:2863521

Levering man. 9. nov.

Conrad Electronic

75000 W

4-polet

690 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

6.152,00 kr.^*

Siemens 3RT1355-6AR36 Kontaktor 2 x sluttekontakt, 2 x brydekontakt 75000 W 690 V med hjælpekontakt Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:2863523

Levering man. 30. nov.

Conrad Electronic

75000 W

4-polet

690 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

6.792,00 kr.^*

Siemens 3RT1363-6AE36 Kontaktor 2 x sluttekontakt, 2 x brydekontakt 90000 W 1000 V med hjælpekontakt Passer til mærkerne (relæ): Siemens Piece 1 stk

Artikel nr.:2863524

Levering ons. 18. nov.

Conrad Electronic

90000 W

4-polet

1000 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

9.032,00 kr.^*

Siemens 3RT1363-6AF36 Kontaktor 2 x sluttekontakt, 2 x brydekontakt 90000 W 1000 V med hjælpekontakt Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:2863525

Levering man. 30. nov.

Conrad Electronic

90000 W

4-polet

1000 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

9.032,00 kr.^*

Siemens 3RT1363-6AP36 Kontaktor 2 x sluttekontakt, 2 x brydekontakt 90000 W 1000 V med hjælpekontakt Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:2863526

Levering man. 9. nov.

Conrad Electronic

90000 W

4-polet

1000 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

9.032,00 kr.^*

Siemens 3RT1363-6AR36 Kontaktor 2 x sluttekontakt, 2 x brydekontakt 90000 W 1000 V med hjælpekontakt Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:2863527

Levering ons. 18. nov.

Conrad Electronic

90000 W

4-polet

1000 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

9.032,00 kr.^*

Siemens 3RT1364-6AE36 Kontaktor 2 x sluttekontakt, 2 x brydekontakt 110000 W 1000 V med hjælpekontakt Passer til mærkerne (relæ): Siemens Piece 1 stk

Artikel nr.:2863528

Levering fre. 30. okt.

70 SætConrad Electronic

110000 W

4-polet

1000 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

13.352,00 kr.^*

Siemens 3RT1364-6AF36 Kontaktor 2 x sluttekontakt, 2 x brydekontakt 110000 W 1000 V med hjælpekontakt Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:2863529

Levering man. 30. nov.

Conrad Electronic

110000 W

4-polet

1000 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

13.352,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 2863664 Siemens 3RT2348-1AP60 Kontaktor 1 x sluttekontakt, 1 x brydekontakt 690 V med hjælpekontakt 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2863664 Siemens 3RT2348-1AP60 Kontaktor 1 x sluttekontakt, 1 x brydekontakt 690 V med hjælpekontakt 1 stk

Beskrivelse

Kontaktor AC-1, 160 A, 400 V/40°C, 4-polet, AC 220 V, 50 Hz / 240 V, 60 Hz, hjælpekontakter: 1 S + 1 Ö, skruetilslutning beskyttelse SIRIUS 3RT23 til kobling af ohmske forbrugere.
Beskyttelserne 3RT23 er en del af SIRIUS systemmodulet med sine optimalt afstemte produkter. De overbeviser med stor ydelse ved kompakt konstruktion og høj kontaktpålidelighed. De kan kombineres på mange forskellige måder med andre komponenter i forbrugerforgreningen. Mange af enhedskombinationerne er blevet testet fra fabrikken. Kontaktorer giver optimal tilslutning til styringen til enhver anvendelse (parallel, via ASi eller IO-link). Integrerede hjælpekontakter reducerer kompleksiteten af din opbygning. Fronttilslutningerne muliggør enkel trådføring. Beskyttelserne 3RT23 er klimafaste og godkendt verden over (for eksempel IEC og UL/CSA).
De fås i forskellige størrelser og i et stort effektområde inden for AC- og DC-betjening. Ud over skruetilslutningsteknik har apparaterne også konstant med fjedertilslutningstilslutning til en hurtig, vedligeholdelsesfri og vibrationssikker tilslutning til rådighed.
Det omfattende tilbehør, som for eksempel hjælpekontakt, hjælpudløser og så videre er ensartet til alle størrelser.
Enkel, effektiv, altid aktuel - SIRIUS-systembyggesættet.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
