Name: Siemens 3RT2016-2BA42 Effektbeskyttelse 4 kW med hjælpekontakt Passer til mærkerne (relæ): Siemens 1 stk
Brand: Siemens
SKU: 2871731

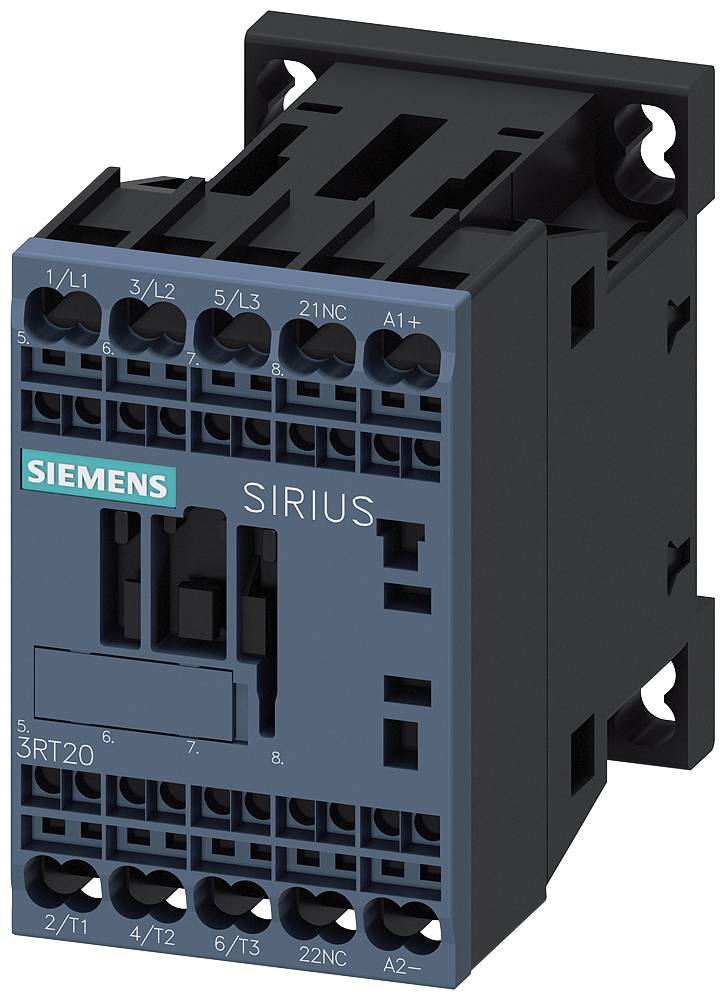

'Siemens Sirius kontaktor, model 3RT20, mørkblå kabinet, flere mærkninger, bruges til styring af elektriske belastninger.'

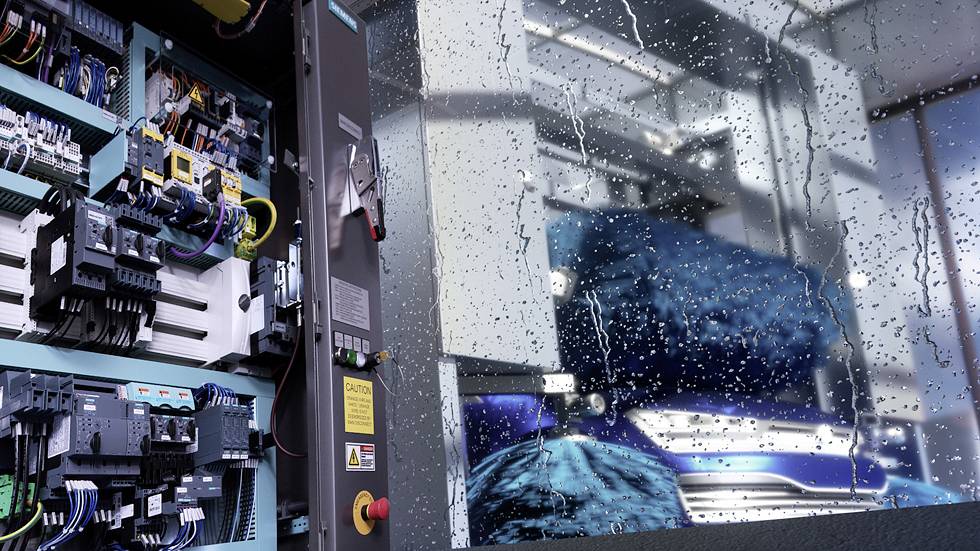

Kontrolpaneler med tekniske enheder til venstre, hylder og maskiner bag et regnvådt vindue til højre. Industriel omgivelse.

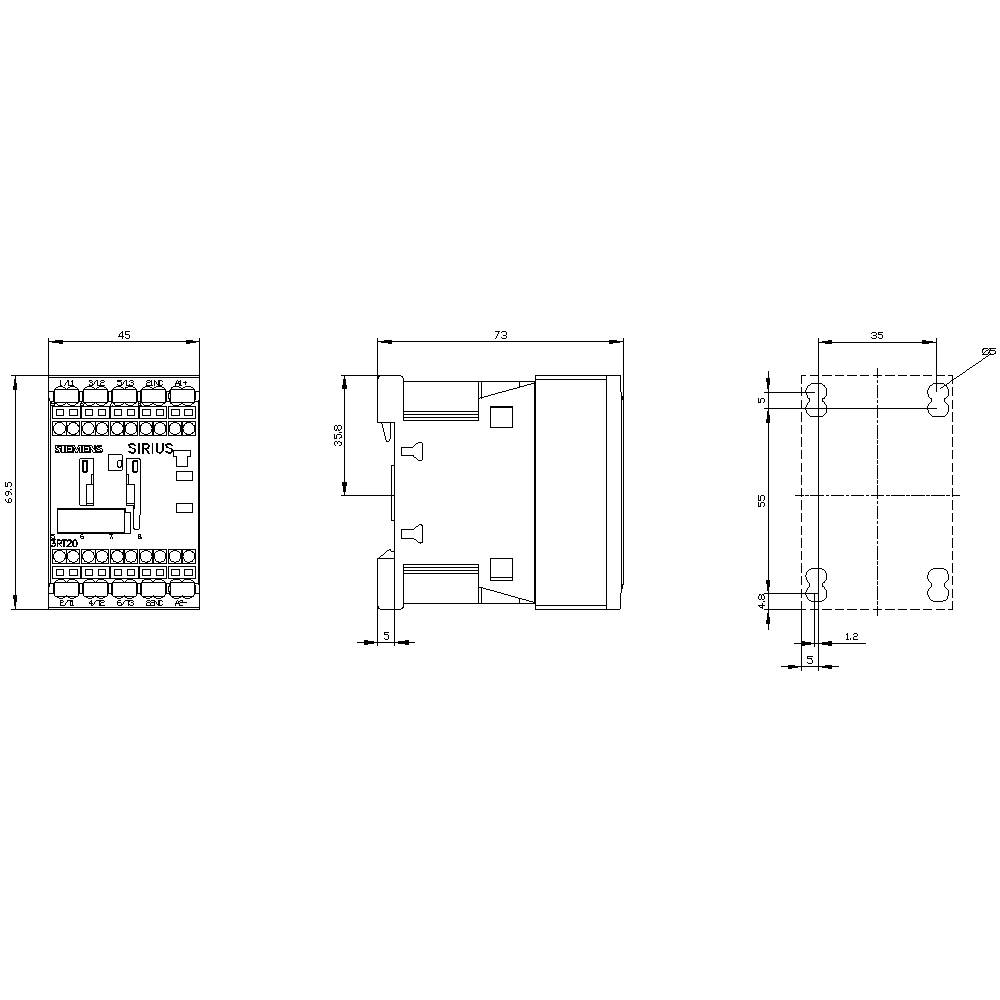

Teknisk tegning af en kontakt. Viser for-, side- og topview med mål i millimeter, mærket med 'SIRIUS'.

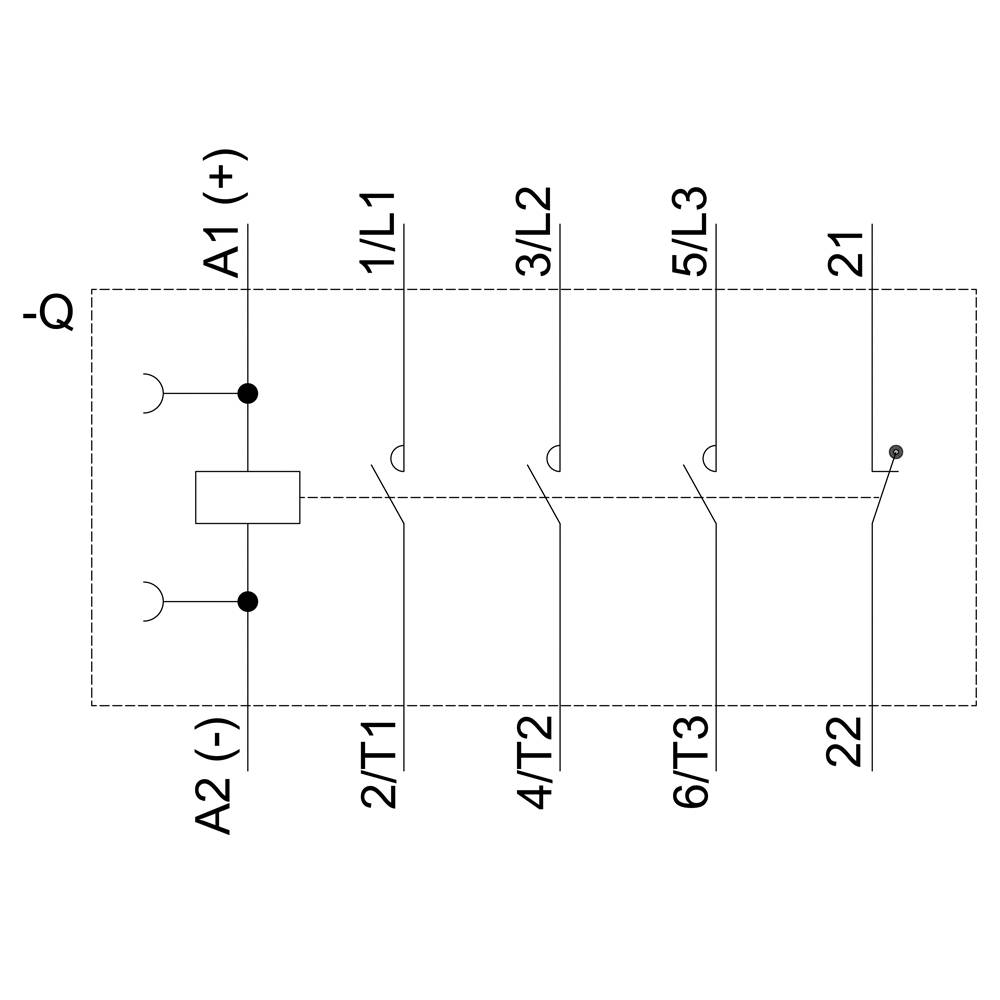

Schütz-kredsløbsdiagram: Øverst til venstre spole A1(+) og A2(-), i midten styrekontaktblok med trykknapper og til højre udgangskontakter 1-3, 5, 2.

1/4

Lignende billede

Produkttype

Effektbeskyttelse

Poltal

3-polet

Effekt

4 kW

Tilslutning

Fjedertræk-tilslutnng

Type

3RT2016-2BA42

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Mekanisk kontaktor

Vigtig information

Tekniske specifikationer

Produkttype: Effektbeskyttelse

Type: 3RT2016-2BA42

Størrelse: S00

Poltal: 3-polet

Hjælpekontakttype: 1 x brydekontakt

Styrespænding (min.): 12 V/DC

Styrespænding (maks): 12 V/DC

Styrespænding-område: 12 - 12 V/DC

Koblingsspænding (max.): 400 V/AC

Kontinuerlig strøm (maks.): 9 A

: 4 kW

Passer til mærkerne: Siemens

Passer til serie: Siemens Sirius serie

Specifikationer: med hjælpekontakt

Tilslutning: Fjedertræk-tilslutnng

Indhold: 1 stk

RoHS-godkendt: Ja

: 4 kW

: 3

: 1

: 9 A

: 22 A

: Spring clamp connection

: DC

: 8.5 A

: 3.67749375

UKCA: Ikke relevant

Dokumenter og downloads

Datablad

Datablad 2871731 Siemens 3RT2016-2BA42 Effektbeskyttelse 4 kW med hjælpekontakt Passer til mærkerne (relæ): Siemens 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2871731 Siemens 3RT2016-2BA42 Effektbeskyttelse 4 kW med hjælpekontakt Passer til mærkerne (relæ): Siemens 1 stk

Beskrivelse

Effektbeskyttelse, AC-3e/AC-3, 9 A, 4 kW / 400 V, 3-polet, DC 12 V, hjælpekontakter: 1 Ö, fjedertræktilslutning effektbeskyttelse SIRIUS 3RT2 til kobling af motorer.
Beskyttelserne 3RT2 er en del af SIRIUS systemmodulet med sine optimalt afstemte produkter. De overbeviser med stor ydelse ved kompakt konstruktion og høj kontaktpålidelighed. De kan kombineres på mange forskellige måder med andre komponenter i forbrugerforgreningen. Mange af enhedskombinationerne er blevet testet fra fabrikken. Kontaktorer giver optimal tilslutning til styringen til enhver anvendelse (parallel, via ASi eller IO-link). Integrerede hjælpekontakter reducerer kompleksiteten af din opbygning. Fronttilslutningerne muliggør enkel trådføring. Beskyttelserne 3RT2 er klimafaste og godkendt verden over (for eksempel IEC og UL/CSA) og IE3/IE4ready.
De fås i forskellige størrelser og i et stort effektområde inden for AC- og DC-betjening. Ud over skruetilslutningsteknik har apparaterne også konstant med fjedertilslutningstilslutning til en hurtig, vedligeholdelsesfri og vibrationssikker tilslutning til rådighed.
Det omfattende tilbehør, som for eksempel Hjælpekontakt, hjælpudløser og så videre er ensartet til alle størrelser. De tilgængelige forbindelsesmoduler, funktionsmoduler og indføringssystemet SIRIUS 3RV29 reducerer ledningsindsatsen betydeligt.
Effektkontaktene 3RT2 løsner den gennemprøvede serie 3RT1 (op til 55 kW).
Enkel, effektiv, altid aktuel - SIRIUS-systembyggesættet.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
