Name: Siemens 3RA2328-8XE30-1BB4 Vendebeskyttelseskombination 3 x afbryder 18.5 kW 690 V/AC 27 A med hjælpekontakt Passer til
Brand: Siemens
SKU: 1751369
Availability: BackOrder

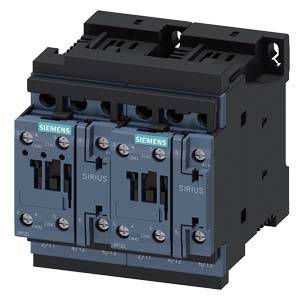

To elektriske Siemens-kontaktorer med påskriften 'SIRIUS', monteret i et kabinet.

Åben tavle med flere hylder, hvorpå elektroniske komponenter og kabler er placeret. Døren er helt åben.

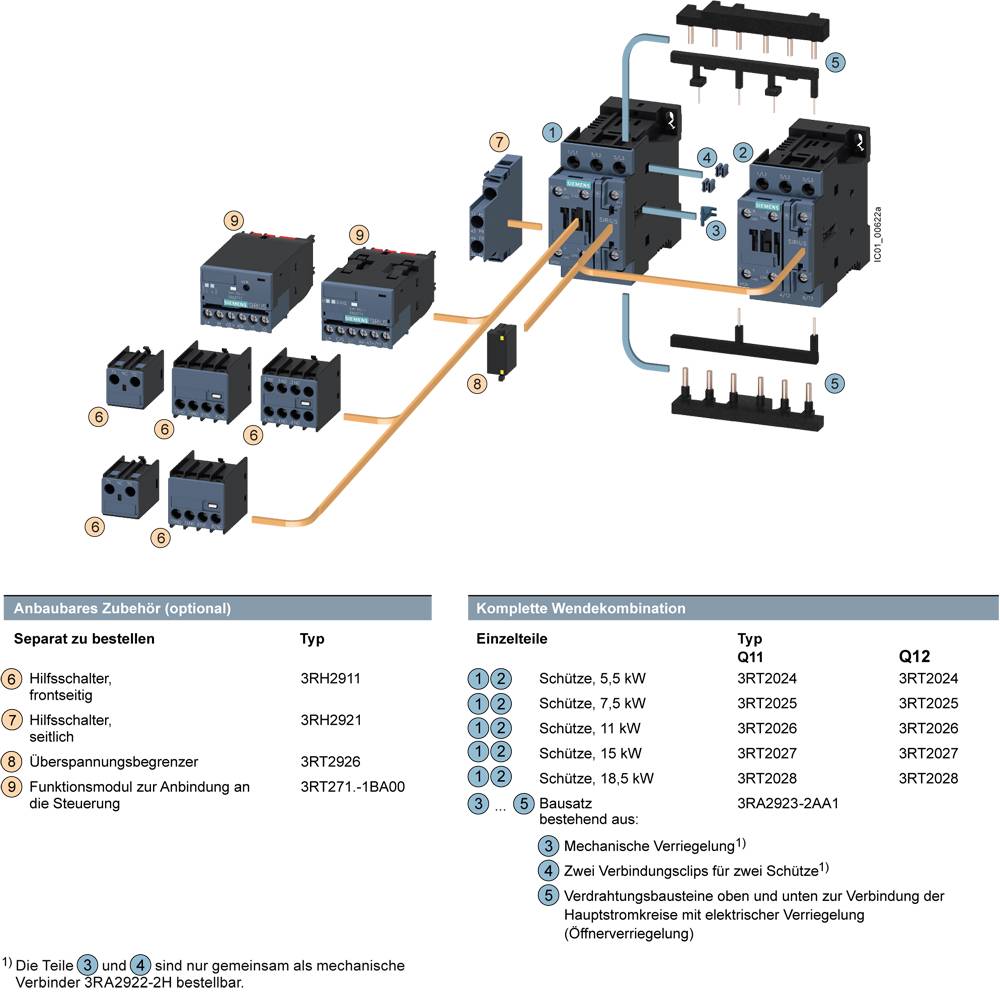

Komplet vendekombination med kontaktorer og tilbehør. Hovedkontaktor (5,5 kW og 7,5 kW). Tilbehør kan bestilles separat og er valgfrit.

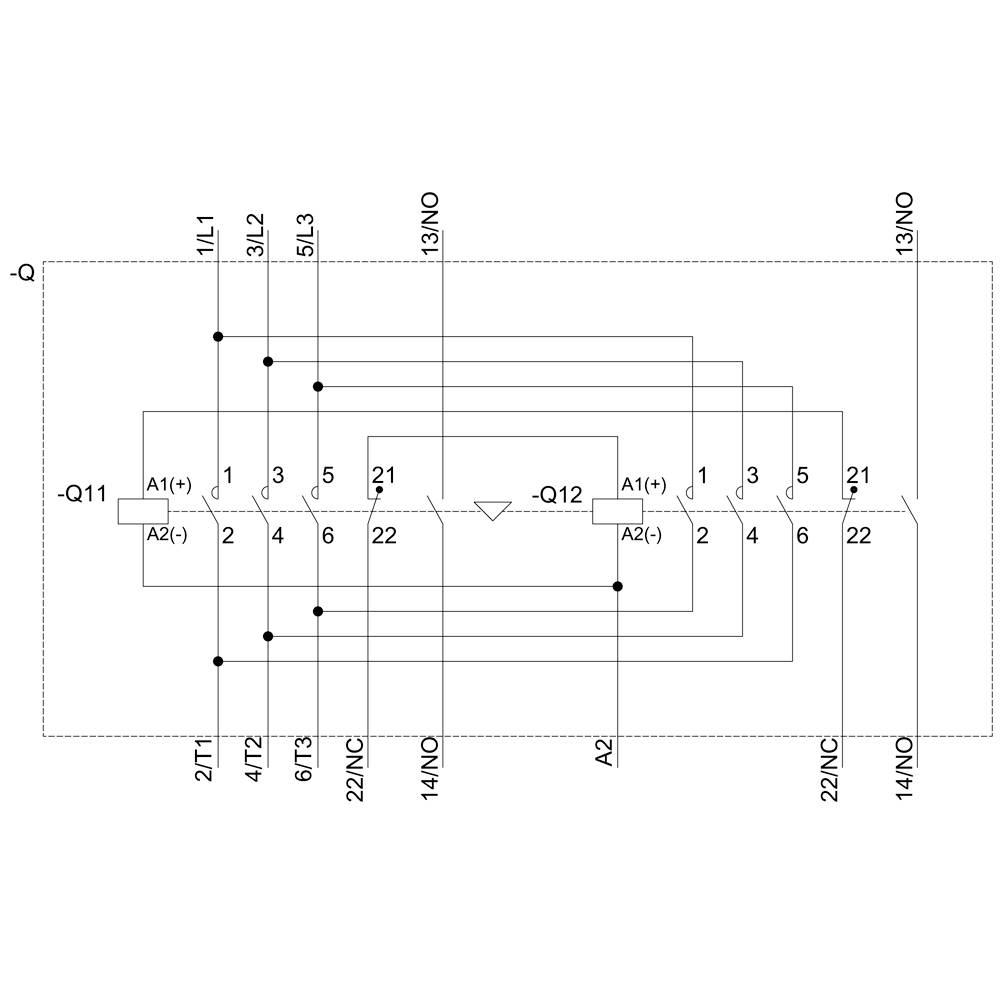

Koblingsskema med to relæer. Viser forbindelser mellem klemmer 1L1, 3L2, 5L3 og udgange -Q11, -Q12. 22/NC og 14/NO markeret.

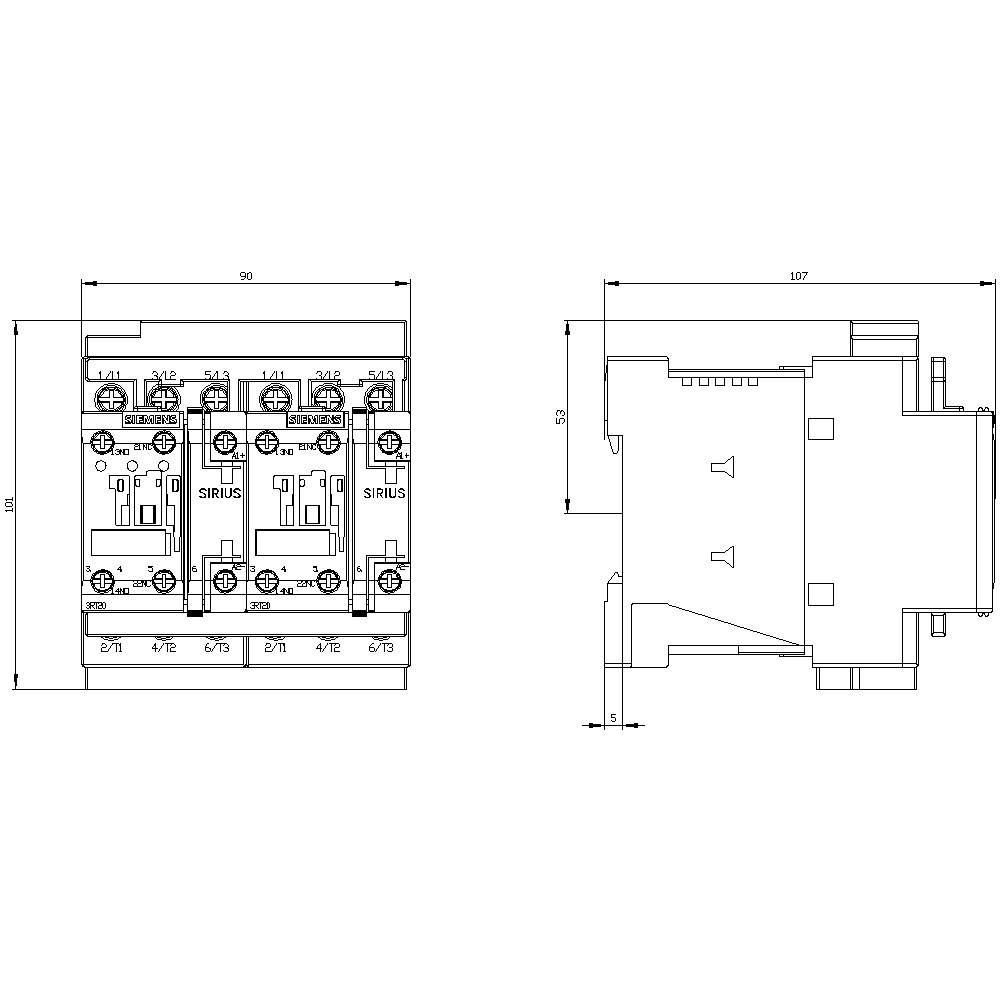

Teknisk tegning af et elektrisk kontaktskema. Venstre side: Forfra med tilslutninger og mærkning. Højre side: Sidevisning med dimensionsangivelser.

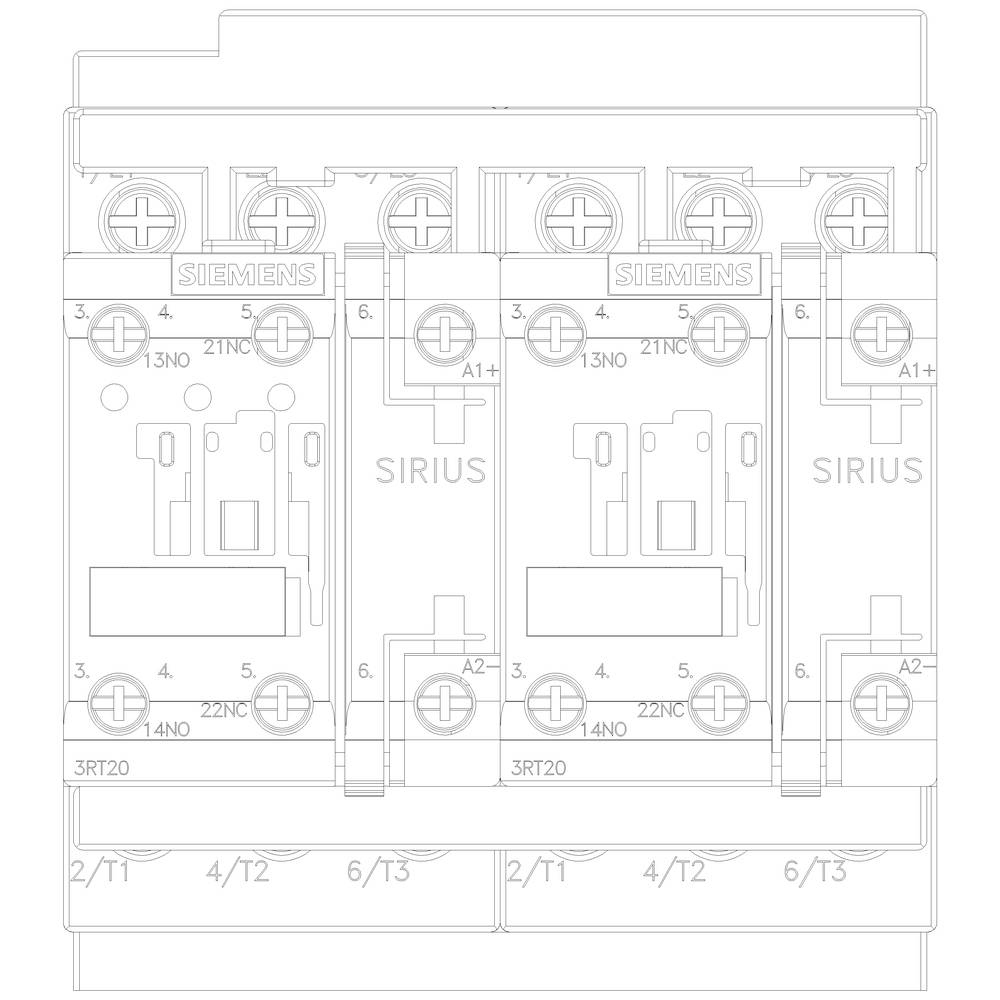

Koblingsskema for en tredobbelt elektrisk kontaktormodul 'Siemens Sirius', viser ledningsføring og tilslutningsklemmer.

1/6

Lignende billede

Produkttype

Vendebeskyttelseskombination

Poltal

3-polet

Nominel spænding

690 V/AC

Belastningsstrøm

27 A

Effekt

18.5 kW

Datablad (PDF)

Levering fre. 20. nov.

Antal

stk.

Total (2.792,00 kr. / stk.r)

3.192,00 kr.

-13 %

2.792,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Mekanisk kontaktor

Vigtig information

Tekniske specifikationer

Spændingsart: DC
Ledertværsnit enkelttrådet eller flertrådet: 10 mm²
Ledertværsnit fintrådet: 10 mm²

Emballage-type: Piece

Produkttype: Vendebeskyttelseskombination

Type: 3RA2328-8XE30-1BB4

Størrelse: S0

Poltal: 3-polet

Kontakttype: 3 x afbryder

Hjælpekontakttype: 2 x sluttekontakt

Nominel spænding: 690 V/AC

Styrespænding (min.): 24 V/DC

Styrespænding (maks): 24 V/DC

Styrespænding-område: 24 - 24 V/DC

Koblingsspænding (max.): 690 V/AC

Kontinuerlig strøm (maks.): 38 A

Belastningsstrøm: 27 A

: 18.5 kW

Passer til mærkerne: Siemens

Passer til serie: Siemens Sirius serie

Specifikationer: med hjælpekontakt

Monteringstype: Snap-fastgørelse
Skruefastgørelse

Tilslutning: Skruer

Mekanisk levetid: 1000 0000

: IP20

Min. Temperatur: -25 °C

Maks. temperatur: +60 °C

Bredde: 90 mm

H: 101 mm

D: 107 mm

Dim.: (B x H x T) 90 x 101 x 107 mm

Indhold: 1 stk

RoHS-godkendt: Ja

: Reversing contactor

: 18.5 kW

: 3

: 0

: 38 A

: IP20

: Screw connection

: DC

: Other

: 18.38746875

UKCA: Ikke relevant
