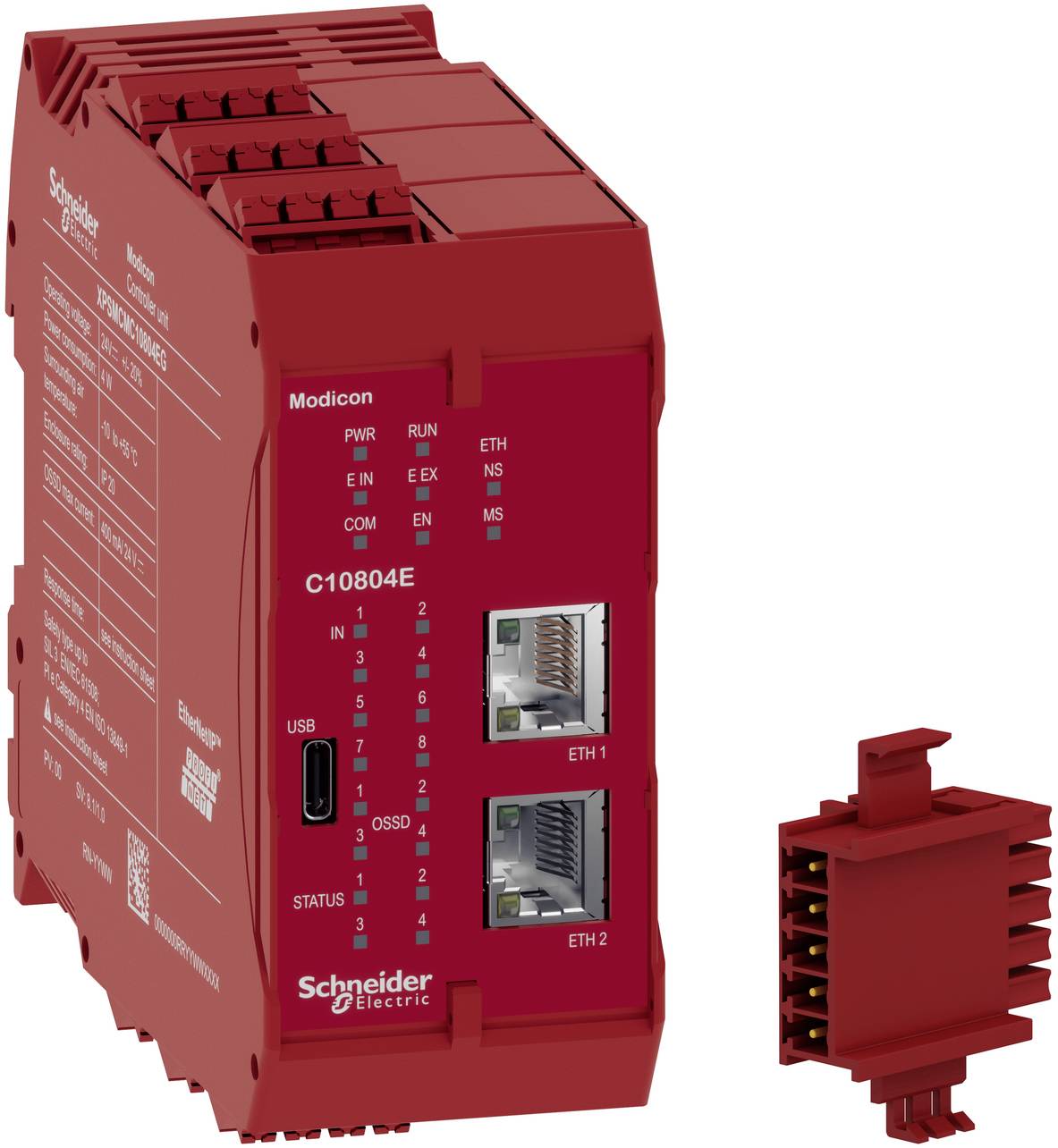

Schneider Electric XPSMCMC10804EG XPSMCMC10804EG Overvågningsrelæ Antal relæudgange: 4
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Overvågningsrelæ
Antal relæudgange
4
Driftsspænding
24 V/DC
Type
XPSMCMC10804EG
Måleindgange
Geeignet zur Überwachung von Magnetschaltern: ja; Geeignet zur Überwachung von NOT-AUS-Kreisen: ja; Geeignet zur Überwachung von Näherungsschaltern: ja; Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: ja; Geeignet zur Überwachung von Positionsschaltern: ja; Geeignet zur Überwachung von taktilen Sensoren: ja; Geeignet zur Überwachung von Ventilen: ja
Datablad (PDF)
Tekniske specifikationer
- Antal udgange, meldefunktion, øjeblikkeligt, halvleder: 0
- Antal udgange, meldefunktion, uforsinket, kontaktbehæftet: 0
- Antal udgange, rapporteringsfunktion, forsinket, halvleder: 0
- Antal udgange, rapporteringsfunktion, forsinket, kontaktbehæftet: 0
- Antal udgange, sikkerhedsrettet, uforsinket, halvleder: 4
- Antal udgange, der er sikkerhedsrettet, uforsinket, kontaktbehæftet: 4
- Antal udgange, sikkerhedsrettet, forsinket, halvleder: 0
- Udførelse af den elektriske tilslutning: Fjedertilslutningstilslutning
- Analyse af indgange: En- og to-kanals
- Driftsspænding DC 24-24 V.
- Egnet til overvågning af magnetkontakter: Ja
- Egnet til overvågning af NØDSTOP-kredse: Ja
- Velegnet til overvågning af tilnærmede kontakter: Ja
- Egnet til overvågning af optoelektroniske beskyttelsesanordninger: Ja
- Egnet til overvågning af positionsafbrydere: Ja
- Egnet til overvågning af taktile sensorer: Ja
- Egnet til overvågning af ventiler: Ja
- Effektforbrug: 3 W
- Med aftagelige klemmer: Ja
- Med mutingfunktion: Ja
- Med returkreds: Ja
- Med startindgang: Ja
- Med TÜV-godkendelse: Ja
- Med tilladelse til BG BIA: nej
- Med godkendelse iht. UL: Ja
- Performance Level iht. en ISO 13849-1: Niveau e
- Sikkerhedstype iht. IEC 61496-1: 4
- SIL iht. IEC 61508: 3
- Spændingsart til driftsspænding: DC
- Spændingstype for forsyningsspænding: DC
- Styrespænding 1:24-24 V.
- Styrespændingstype 1: AC/DC
- Stopkategori iht. IEC 60204: 0 + 1
- Bæreskinnemontering mulig: Ja
- Forsyningsspænding DC 24-24 V.
- Type
XPSMCMC10804EG
- Produkttype
Overvågningsrelæ
- Antal relæudgange
4
- Måleindgange
Geeignet zur Überwachung von Magnetschaltern: ja; Geeignet zur Überwachung von NOT-AUS-Kreisen: ja; Geeignet zur Überwachung von Näherungsschaltern: ja; Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: ja; Geeignet zur Überwachung von Positionsschaltern: ja; Geeignet zur Überwachung von taktilen Sensoren: ja; Geeignet zur Überwachung von Ventilen: ja
- Driftsspænding
24 V/DC
- Dim.
(B x H x T) 45 x 118 x 114.5 mm
- Bredde
45 mm
- H
118 mm
- D
114.5 mm
- Variant
Hovedenhed
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3756136 Schneider Electric XPSMCMC10804EG XPSMCMC10804EG Overvågningsrelæ Antal relæudgange: 4
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3756136 Schneider Electric XPSMCMC10804EG XPSMCMC10804EG Overvågningsrelæ Antal relæudgange: 4
Beskrivelse
Med Modicon modulær sikkerhedscontroller XPSMCM kan sikkerhedsanvendelser nemt konfigureres og systemet med moduler udvides fleksibelt i overensstemmelse med programmet. Denne centralenhed (CPU) i version 2 er grundmodulet, der skal bruges til ethvert sikkerhedssystem på maskiner og anlæg. I CPU'en finder forarbejdningen af det konfigurerede sikkerhedsprogram sted. Der står 8 sikre digitale indgange, 4 sikre OSSD-udgange og 2 statusudgange til rådighed. Op til 14 udvidelsesmoduler giver i den samlede udbygning mulighed for tilslutning til op til 128 sikre ind- og 32 sikre udgange, 48 meldeudgange, samt omdrejningstalregistreringer og analog værdianalyse. Via integreret feltbusmodul er en diagnosekommunikation med den tilsluttede SPS via EtherCAT, Ethernet/IP, Modbus TCP eller PROFINET mulig. Som ekstraudstyr kan der stikkes et hukommelseskort med den gemte konfiguration ind på modulbagsiden. Det opnåelige sikkerhedsniveau er PL e i kategori 4 eller SIL 3. Led-indikatorer giver statusmeddelelser til systemet og for hver ind- og udgang. Konfigurationen sker af brugeren med softwaren SoSafe Configuration, der er gratis tilgængelig via USB-tilslutning fra computeren. Med et bagvæg-busstik, der skal bestilles separat, kan der tilsluttes udvidelsesmoduler. Derfor egner dette produktnr. Til CPU sig især til stand-Alone-anvendelser uden planlagte udvidelser. Forsyningsspændingen udgør 24 VDC. Modulet er udstyret med aftagelige fjedertrækklemmer og har en bredde på 45 mm. Der vil blive givet detaljerede oplysninger om materialeindhold, miljøvirkninger og cirkulær økonomi til støtte for deres mål for bæredygtig udvikling.
