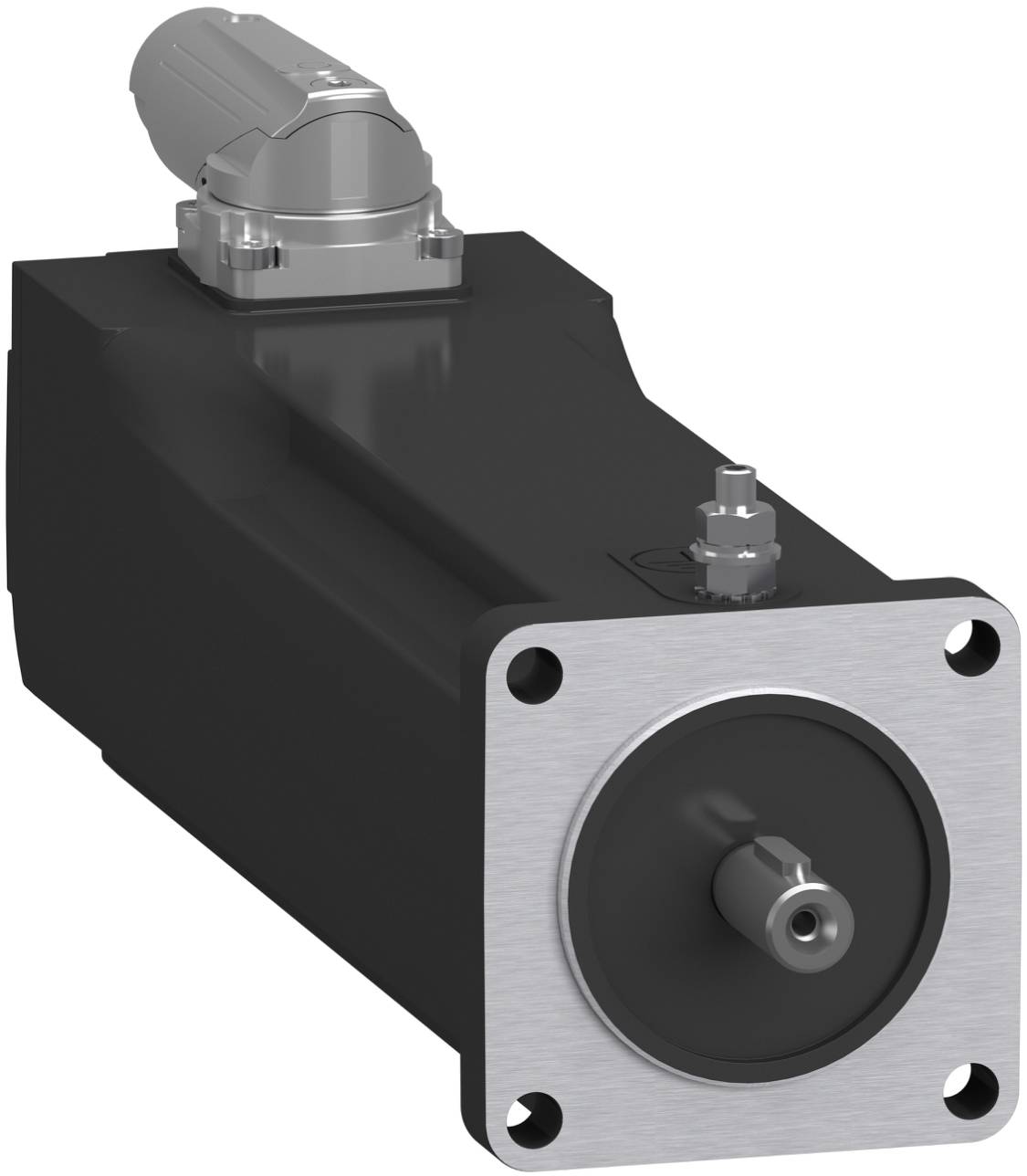

Schneider Electric Servomotor SH30552P1AF4100 SH30552P1AF4100 0.71 Nm
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Antal faser: 3
- Udførelse akselende: Øvrige
- Konstruktion: Andet
- Belastningscyklus: Andet
- Nominel frekvens 50/-60 Hz
- Mærkespænding: 230 V
- Driftstemperatur -15-120 °C.
- Egnet til frekvensregulering: nej
- Iboende sikkerhed (IS): Ingen
- Isoleringsklasse iht. IEC: Øvrige
- Drejningsmoment: 2.5
- Kølemetode: Andet
- Med kondensationsbeskyttelse: nej
- Med positiv temperaturkoefficiens-resistor (PTC): nej
- Med modstandstermometer (RTD): nej
- Motorenergiklasse: Andet
- Spændingstype: AC
- Kabinettets materiale: Andet
- Overbelastningsevne: nej
- Statisk moment
0.71 Nm
- Produc.-delnr.
SH30552P1AF4100
- Type
SH30552P1AF4100
- Bredde
55 mm
- Flangemål
55 mm
IP65
- Variant
Other
- Faser
3
- Nominel effekt
0.53 kW
- Poltal
3
- Nominelt drejningsmoment
0.71 Nm
- Maks. omgivelsestemperatur
120 °C
- Min. omgivelsestemperatur
-15 °C
Other
AC
230 V
3
Other
3
Other
50-60 Hz
-15-120 °C
IP65
Other
2.5
FALSE
FALSE
None
FALSE
Other
Other
Other
FALSE
Other
FALSE
- UKCA
Ikke relevant
- Produkttype
Servomotor
Dokumenter og downloads
Datablad
Datablad 3756937 Schneider Electric Servomotor SH30552P1AF4100 SH30552P1AF4100 0.71 Nm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3756937 Schneider Electric Servomotor SH30552P1AF4100 SH30552P1AF4100 0.71 Nm
Beskrivelse
Lexium SH3 servomotor til motion-baseret automatisering med PacDrive 3. Denne række af AC-servomotorer har et lavt rotorrotationsmoment, som giver en høj accelerationsevne for dynamisk anvendelse. Takket være viklingsteknologien opnås en højere effekttæthed i kompakt udførelse. Denne servo har et flangemål på 55 mm og en motorlængde på 2 stacks. Dens vikling er optimeret til drejningsmoment og omdrejningstal. Den har et konstant moment på 0,71 Nm og et spidsmoment på 2,5 Nm. Den spændingsafhængige nominelle hastighed når 8000 omdr/min ved en nominel effekt op til 0,53 kW. Akselenden er forsynet med en pasfjeder. Absolutværdiencoderen er udformet som single-turn med høj opløsning på 18 bit og overførsel via DSL. En holdebremse er integreret. Tilslutningen sker ved hjælp af hybridkabel til OMC (One-Motor-Cable) med et M17-stik til tilsvarende Lexium 62-servomotorer. Akslens og kabinettets kapslingsklasse er udført i IP65.
