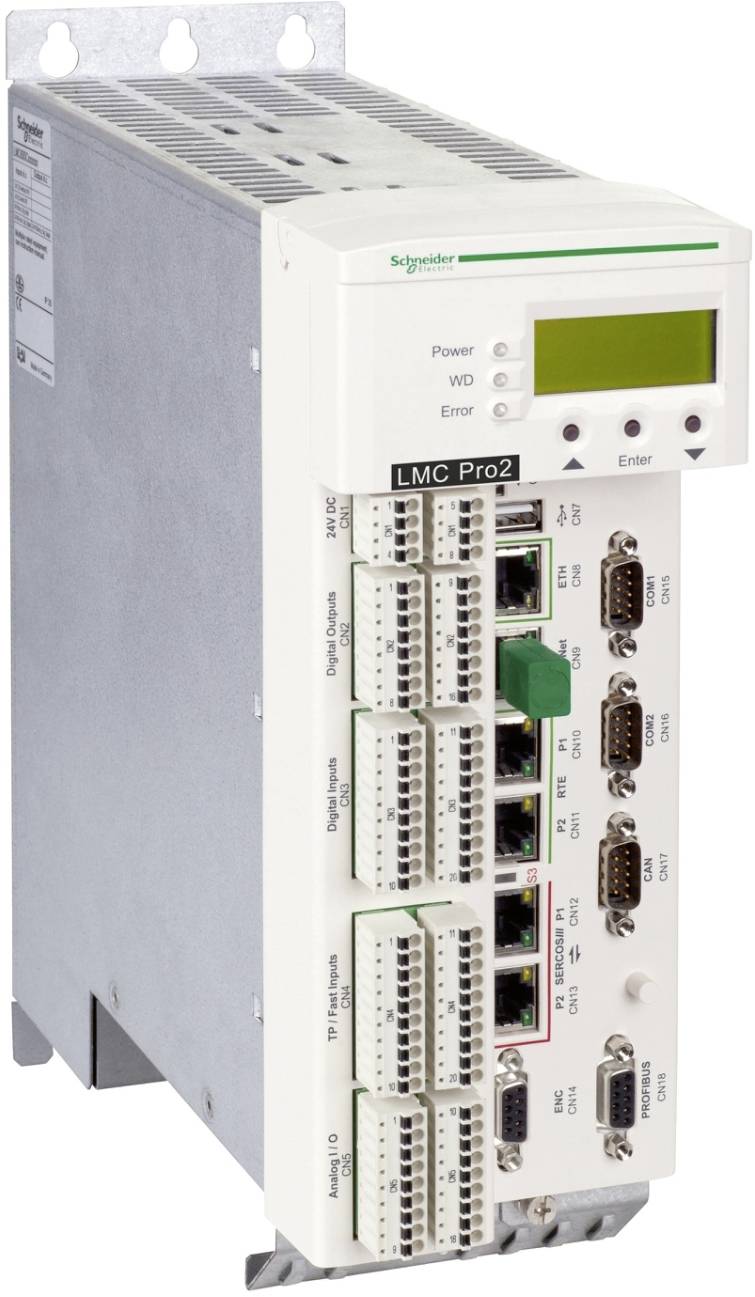

Schneider Electric LMC802CCG10000 Udvidelsesmodul 24 V/DC
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Antal analoge udgange: 2
- Antal analoge indgange: 2
- Antal digitale udgange: 16
- Antal digitale indgange: 20
- Antal interfaces/i henhold til Industrial Ethernet: 1
- Antal HW-interfaces parallel: 0
- Antal HW-interfaces seriel RS-232: 1
- Antal HW-interfaces seriel RS-422: 1
- Antal HW-interfaces seriel RS-485: 1
- Antal HW-grænseflader andre: 1
- Antal HW-grænseflader USB: 1
- Antal HW-grænseflader Wireless: 0
- Antal relæudgange: 0
- Antal interfaces PROFINET: 0
- Bearbejdningstid (1K, binær instruks): 0.002 ms
- Eksplosionsbeskyttelsestekategori for gas: Uden
- Eksplosionsbeskyttelsestekategori for støv: Uden
- Frontmontering mulig: nej
- Trådløs standard Bluetooth: nej
- Trådløs standard GPRS: nej
- Trådløs standard GSM: nej
- Trådløs standard UMTS: nej
- Trådløs standard WLAN 802.11: nej
- Egnet til sikkerhedsfunktioner: nej
- IO-link-Master: nej
- Maks. Antal timere: 0
- Med display: Ja
- Med optisk interface: nej
- Performance-niveau iht. en ISO 13849-1: Uden
- Programhukommelsestype mulig: nej
- Rack-montering mulig: Ja
- Redundansevne: nej
- SIL iht. IEC 61508: Uden
- Spændingstype for forsyningsspænding: DC
- Hukommelsestype: NVRAM
- Hukommelsesstørrelse 256 kB
- Systemkomponent: nej
- Bæreskinnemontering mulig: nej
- Understøtter protokol for AS-Interface Safety at Work: nej
- Understøtter protokol for ASI: nej
- Understøtter protokol for CAN: Ja
- Understøtter protokol for data-Highway: nej
- Understøtter protokol for DeviceNet: nej
- Understøtter protokol for DeviceNet Safety: nej
- Understøtter protokol til DNP3: nej
- Understøtter protokol for EtherCAT: Ja
- Understøtter protokol for Ethernet/IP: Ja
- Understøtter protokol for Foundation Fieldbus: nej
- Understøtter protokol for IEC 60870: nej
- Understøtter protokol til IEC 61850 Ethernet: nej
- Understøtter protokol for INTERBUS: nej
- Understøtter protokol for INTERBUS-Safety: nej
- Understøtter protokol for KNX: nej
- Understøtter protokol for LON: nej
- Understøtter protokol for modbus: nej
- Understøtter protokol for PROFIBUS: Ja
- Understøtter protokollen for PROFINET CBA: nej
- Understøtter protokol for PROFINET IO: Ja
- Understøtter protokol for PROFILDA: nej
- Understøtter protokol for SafetyBUS p: nej
- Understøtter protokol for SERCOS: Ja
- Understøtter protokol for andre bussystemer: nej
- Understøtter protokollen for SCONET: nej
- Understøtter protokol for TCP/IP: nej
- Forsyningsspænding DC 24-24 V.
- Væg- /direkte montering mulig: Ja
- Certificeret til UL-fareområdet Division 1: nej
- Certificeret til UL-fareområdet Division 2: nej
- Certificeret til UL-fareområdet gruppe A (acetylen): nej
- Certificeret til UL-fareområde gruppe B (brint): nej
- Certificeret til UL-fareområde gruppe C (ethylen): nej
- Certificeret til UL-fareområde gruppe D (propan): nej
- Certificeret til UL-fareområde gruppe E (metalstøv): nej
- Certificeret til UL-risikoområdet gruppe F (støv indeholdende kulstof): nej
- Certificeret til UL-fareområde gruppe G (ikke ledende støv): nej
- Certificeret til UL-fareområde klasse i: nej
- Certificeret til UL-fareområde klasse II: nej
- Certificeret til UL-fareområde klasse III: nej
- Tilhørende driftsmidler (ex ia): nej
- Tilhørende driftsmidler (ex ib): nej
- Produkttype
Udvidelsesmodul
- Antal analoge indgange max.
2
- Antal analoge udgange max.
2
- Antal digitale indgange max.
20
- Antal indgange max.
22
- Antal udgange max.
18
- Antal relæ-udgange max.
0
- Driftsspænding
24 V/DC
- H
310 mm
- Bredde
100 mm
- Type
LMC802CCG10000
- Produc.-delnr.
LMC802CCG10000
- Dim.
(B x H x T) 100 x 310 x 243 mm
- Display
Ja
- Variant
kompakt
- D
243 mm
100 mm
Compact
310 mm
243 mm
TRUE
FALSE
20
16
2
2
DC
NVRAM
256 kB
0.002 ms
FALSE
1
1
1
1
1
0
1
FALSE
FALSE
FALSE
FALSE
TRUE
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
None
None
FALSE
FALSE
FALSE
TRUE
FALSE
0
0
FALSE
TRUE
TRUE
FALSE
FALSE
FALSE
0
0
None
FALSE
FALSE
TRUE
FALSE
FALSE
TRUE
FALSE
FALSE
24-24 V
FALSE
FALSE
FALSE
FALSE
None
FALSE
FALSE
FALSE
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
Dokumenter og downloads
Datablad
Datablad 3756738 Schneider Electric LMC802CCG10000 Udvidelsesmodul 24 V/DC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3756738 Schneider Electric LMC802CCG10000 Udvidelsesmodul 24 V/DC
Beskrivelse
Motion-controller LMC Pro2 til motion-baseret automatisering med PacDrive 3 til fleksible drevarkitekturer i multi-akslet-systemer. Denne styring er beregnet til drift for op til 130 synkrone aksler. Til realisering af modulære maskiner kommunikerer controlleren via Motionbus Sercos III med serverregulatoren. Ud over et PaccNet-interface står der alt efter konfigurationen følgende feltbusser til rådighed: PROFIBUS DP Master/Slave, RT-Ethernet eller CANopen. Til indbygning af ekstra kommunikationsmoduler er der 2 slots til rådighed, begge er udstyret med et RT Ethernet-modul. En batteri-pakke til realisering af en uafbrudt forsyning er indbygget. Der er 16 tilgængelige touchprobe-, 4 interrupt-, 20 digitale og 2 analoge indgange samt 16 digitale og 2 analoge udgange. På master Master-encoder-interfacet kan en Hiperface Master encoder eller en inkrementel Master encoder tilsluttes. Netværksforbindelse sker via Ethernet. En OPC UA server er integreret. I tilbehørssættet medfølger de nødvendige stik og en CF-kort.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
