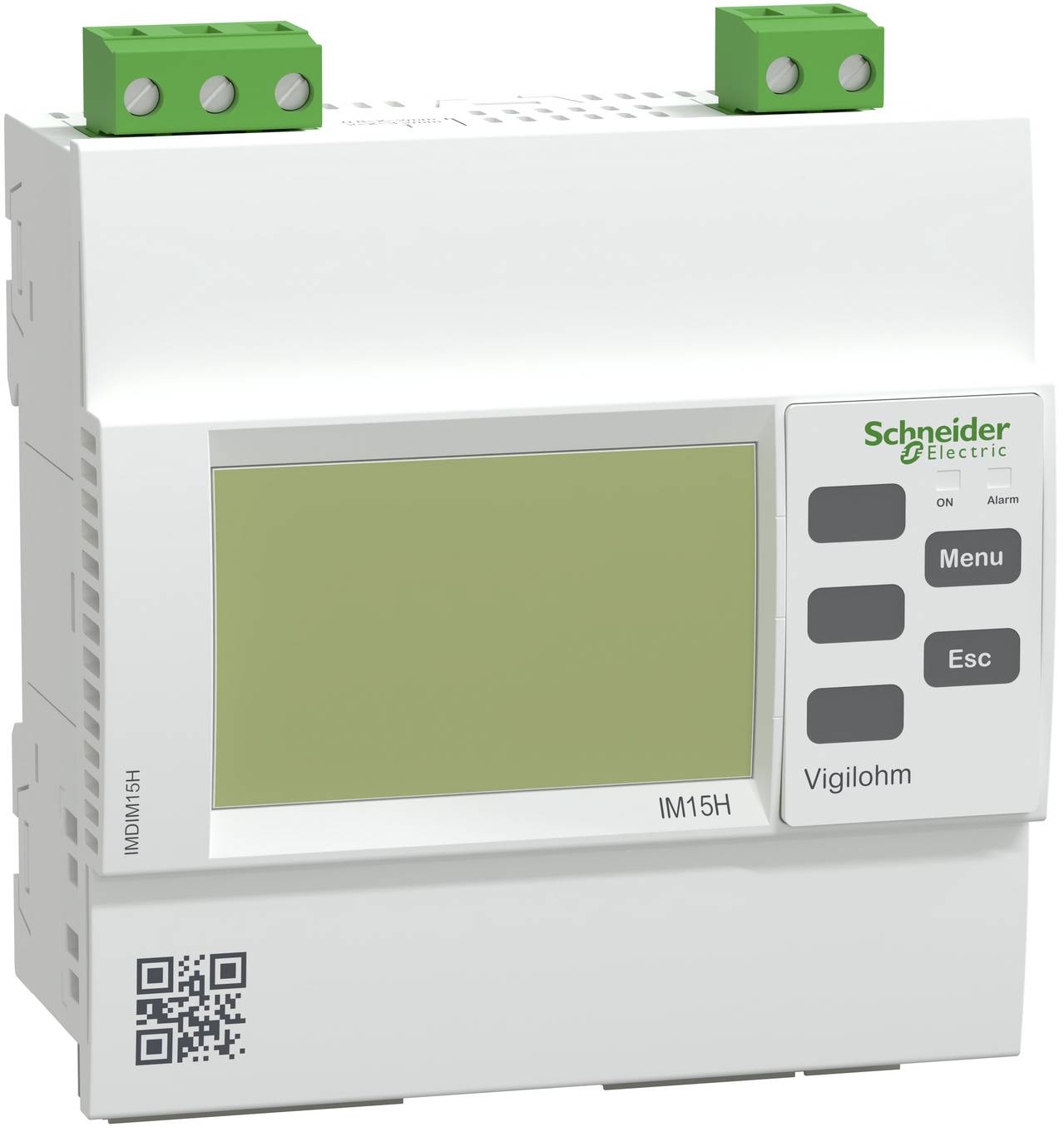

Schneider Electric IMDIM15H IMDIM15H Isolations-overvågningsrelæ

Dette udstyr er en del af rækken af overvågningsudstyr, der er udviklet til overvågning af ikke-opsamlede it-net i overensstemmelse med installations- og produktstandarderne. I henhold til IEC-standarderne er det obligatorisk at udstyre medicinske IT-rum med isolationsovervågningsapparater (IMD). Dette apparat er beregnet til overvågning af IT's AC-, DC- og ACDC-systemer. Den måler systemets isolationsmodstand ved tilførsel af en lavfrekvent vekselstrøm mellem nettet og jorden. Konfigurationen foretages fra apparatets forside via HMI-skærmen i overensstemmelse med de medicinske standarder. Indstillingerne refererer til isolationsalarmsveller fra 50 kilohm op til 500 kilohm og transformatoroverophednings- og overlastarme. Den overvåger netværk op til 230VAC, 230VDC, i den medicinske IT-arkitektur samt den medicinske IT-transformator. Den sort-hvide skærm kan vise en isolationsmodstand fra 100 ohm op til 10 megaohm. Autotest starter automatisk hver 5. Time og efter behov. Hvis systemets isolationsmodstand falder til under den indstillede grænseværdi, dvs. der er en jordforbindelse, udløses en alarm via IMD-udgangsrelæet i løbet af 4 sekunder. Så snart der ikke længere overvåges nogen fejl, slettes alarmen, alarmrelæet er igen normalt. Enheden kan forsynes fra en 110VAC op til 230VAC kilde eller en 125VDC til 250VDC kilde, alle med en tolerance på plus eller minus 15%. Dette produkt kan installeres på en din-skinne eller i niveau. Forsiden har beskyttelsesklasse IP52, bagsiden IP20 og overspændingskategori III. Overvågningsenheden er udstyret med et RS485-kommunikationsport, Modbus-protokol.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
