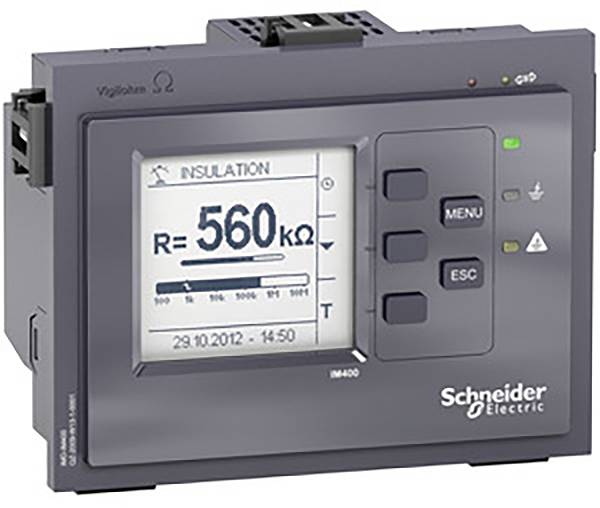

Schneider Electric IMD-IM400 IMD-IM400 Isolationsbeskyttelse Antal relæudgange: 1

Udstyret er en del af sikkerhedsovervågningsrækken, der er udviklet til overvågning af ikke-jordede energiforsyninger (IT-systemer) i overensstemmelse med installations- og produktstandarderne. I overensstemmelse med standarderne anbefales det, at deres systemer udstyres med isolationsovervågningsapparater (IMD). Denne enhed er beregnet til overvågning af store og forstyrrede AC-, DC- og ACDC-systemer. Den måler netisolerende modstand ved tilførsel af et lavfrekvent vekselstrøm mellem net og jord. Konfigurationen indstilles afhængigt af installationen. Indstillingerne sker på forsiden af enheden, via HMI-skærmen eller via kommunikationstilslutningen. Indstillingerne vedrører netværkstypen, alarm- og foralarmstærskler, alarmforsinkelse fra 0 til 7200 sekunder og andre er tilgængelige. Den overvåger netværk op til 830VAC ved tilslutning på den neutrale leder, 480V ved tilslutning til ledning og 480VDC, med op til 500 microfarad. Sort/hvid-skærmen kan vise isoleringsmodstanden fra 10 ohm op til 10 megaohm, som viser kapacitet og midlertidige fejl. Autotest starter automatisk hver 5. Time og ved behov. Hvis systemets isolationsmodstand falder til under den indstillede grænseværdi, dvs. hvis der er jordforbindelse, udløses en alarm via IMD-udgangsrelæet. Så snart der ikke længere registreres nogen fejl, slettes alarmen, og alarmrelæet vender tilbage til normaltilstand. Apparatet kan forsynes fra en 110VAC op til 440VAC kilde eller en 110VDC til 440VDC kilde, alle med en tolerance på plus eller minus 15%. Dette produkt monteres plant, for eksempel i en kontaktskabsdør. Kapslingsklasse forside er IP5, beskyttelse bagpå IP20 og overspænding 300V kategori III. Overvågningsenheden er udstyret med et RS485-kommunikationsinterface med Modbus-protokol.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
