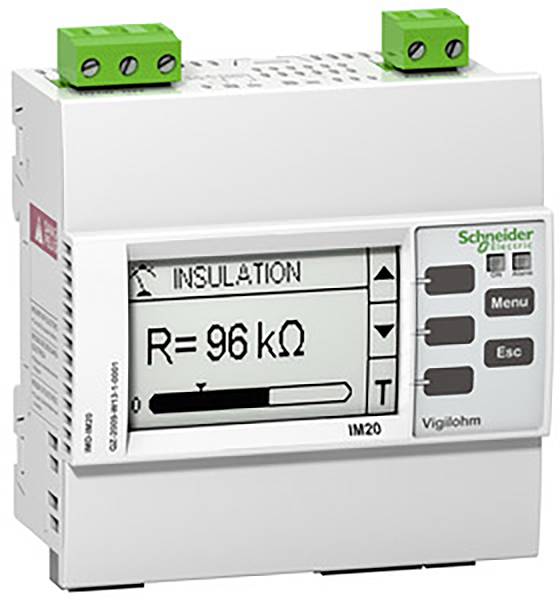

Schneider Electric IMD-IM20 IMD-IM20 Isolationsbeskyttelse Antal relæudgange: 1

Udstyret er en del af sikkerhedsovervågningsrækken, der er udviklet til overvågning af ikke-jordede energiforsyninger (IT-systemer) i overensstemmelse med installations- og produktstandarderne. I overensstemmelse med standarderne anbefales det, at deres systemer udstyres med isolationsovervågningsapparater (IMD). Dette apparat er beregnet til overvågning af AC-, DC- og ACDC-systemer af mellemstor størrelse med begrænsede forstyrrelser. Den måler netisolerende modstand ved tilførsel af et lavfrekvent vekselstrøm mellem net og jord. Konfigurationen afhænger af installationen. Indstillingerne sker på forsiden af enheden via HMI-skærmen. Der kan indstilles alarmgrænser fra 0,5 kiloohm op til 500 kiloohm og alarmforsinkelser fra 0 til 7200 sekunder. Den overvåger net op til 600VAC ved tilslutning på nulleder, 480V ved tilslutning til ledning og 345VDC, med op til 70 mikrofarad. Sort/hvid-skærmen viser isoleringsmodstanden fra 100 ohm til 10 megaohm, kapaciteten og midlertidige fejl. Autotest starter automatisk hver 5. Time og ved behov. Hvis systemets isolationsmodstand falder til under den indstillede grænseværdi, dvs. hvis der er jordforbindelse, udløses en alarm via IMD-udgangsrelæet. Så snart der ikke længere registreres nogen fejl, slettes alarmen, og alarmrelæet vender tilbage til normaltilstand. Enheden kan forsynes fra en 110VAC op til 415VAC kilde eller en 125VDC til 250VDC kilde, alle med en tolerance på plus eller minus 15%. Dette produkt kan monteres på en din-skinne eller i plan og er også udstyret med en låseindgang. Kapslingsklasse forside er IP52, bagside IP20 og overspændingskategori III. Overvågningsenheden er udstyret med et RS485-kommunikationsinterface med Modbus-protokol.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
