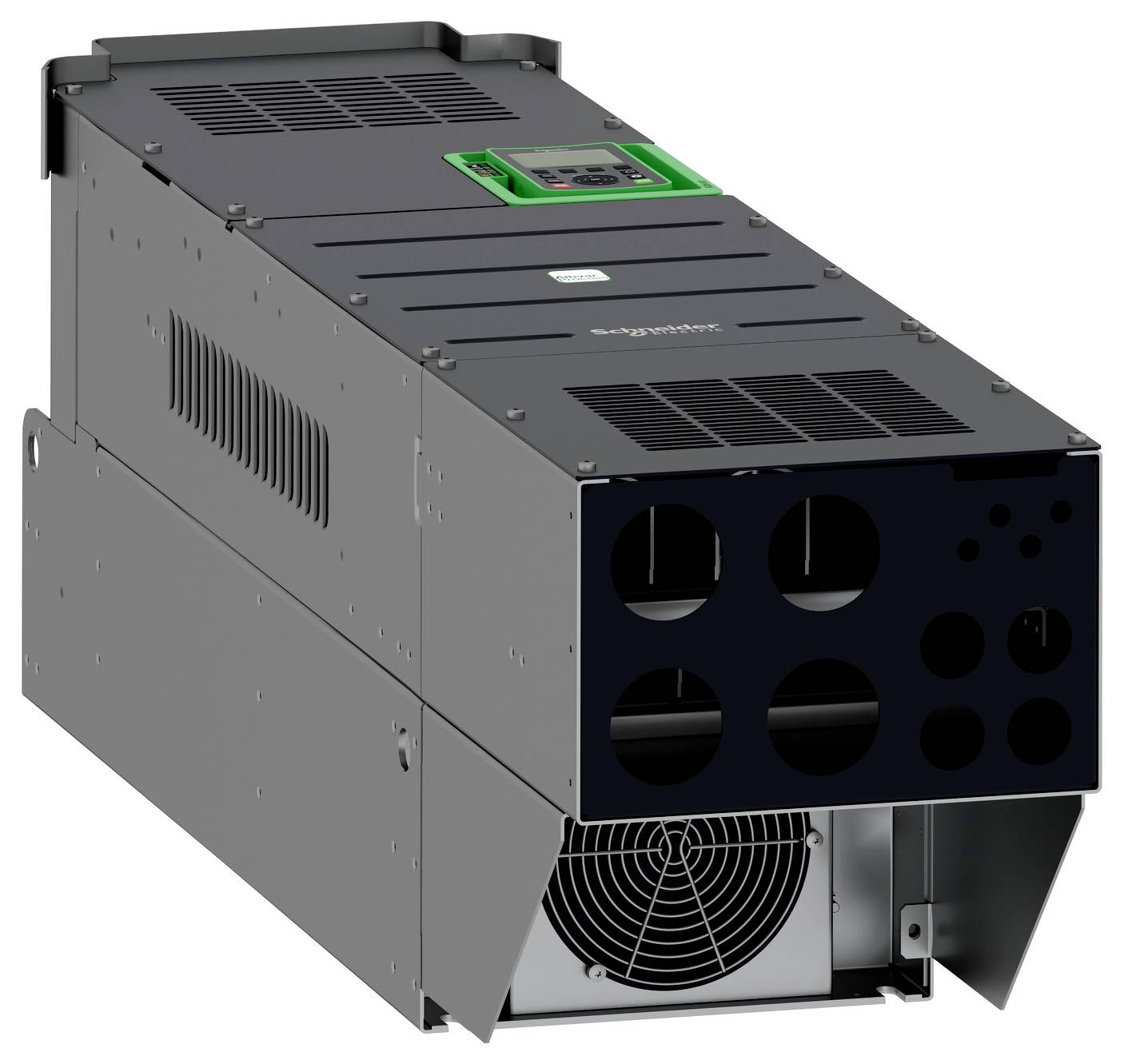

Schneider Electric Frekvensomformer ATV630C11N4 110 kW 3-faset
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- 4-kvadrant drift mulig: Ja
- Antal analoge udgange: 2
- Antal analoge indgange: 3
- Antal digitale udgange: 0
- Antal digitale indgange: 6
- Antal interfaces/i henhold til Industrial Ethernet: 1
- Antal HW-interfaces parallel: 0
- Antal HW-interfaces seriel RS-232: 0
- Antal HW-interfaces seriel RS-422: 0
- Antal HW-interfaces seriel RS-485: 1
- Antal HW-grænseflader seriel TTY: 0
- Antal HW-grænseflader andre: 0
- Antal HW-grænseflader USB: 0
- Antal interfaces PROFINET: 0
- Konrigertype: U-omformer
- Udgangshastal: 3
- Integreret bremsechopper: nej
- Indgangshasantal: 3
- Anvendelse i industrien tilladt: Ja
- Anvendelse i bolig- og erhvervsområdet er tilladt: Ja
- Maks. Leveret effekt ved lineær belastning ved mærkeudgangsspænding: 110 kW
- Maks. Afgivne effekt ved kvadrat. Belastning ved mærkeudgangsspænding: 110 kW
- Maks. Udgangsfrekvens: 500 Hz
- Maks. udgangsspænding 480 V
- Med betjeningselement: Ja
- Med optisk interface: Ja
- Med PC-tilslutning: nej
- Nominel udgangsstrøm I2N: 211 A.
- Netfrekvens 50/60 Hz
- Strømforsyning 380-480 V
- Relativ symmetrisk frekvenstolerance på 5 %
- Relativ symmetrisk symmetrisk spændingstolerance: 10 %
- Understøtter protokol for AS-Interface Safety at Work: nej
- Understøtter protokol for ASI: nej
- Understøtter protokol for BACnet: nej
- Understøtter protokol for CAN: nej
- Understøtter protokol for data-Highway: nej
- Understøtter protokol for DeviceNet: Ja
- Understøtter protokol for DeviceNet Safety: nej
- Understøtter protokol for Ethernet/IP: Ja
- Understøtter protokol for Foundation Fieldbus: nej
- Understøtter protokol for INTERBUS: nej
- Understøtter protokol for INTERBUS-Safety: nej
- Understøtter protokol for KNX: nej
- Understøtter protokol for LON: nej
- Understøtter protokol for modbus: Ja
- Understøtter protokol for PROFIBUS: Ja
- Understøtter protokollen for PROFINET CBA: nej
- Understøtter protokol for PROFINET IO: Ja
- Understøtter protokol for PROFILDA: nej
- Understøtter protokol for SafetyBUS p: nej
- Understøtter protokol for SERCOS: nej
- Understøtter protokol for andre bussystemer: nej
- Understøtter protokollen for SCONET: nej
- Understøtter protokol for TCP/IP: Ja
- Produkttype
Frekvensomformer
- Udgangseffekt (maks.)
110 kW
- Net
3-faset
- D
390 mm
- H
852 mm
- Bredde
320 mm
IP00
- Type
ATV630C11N4

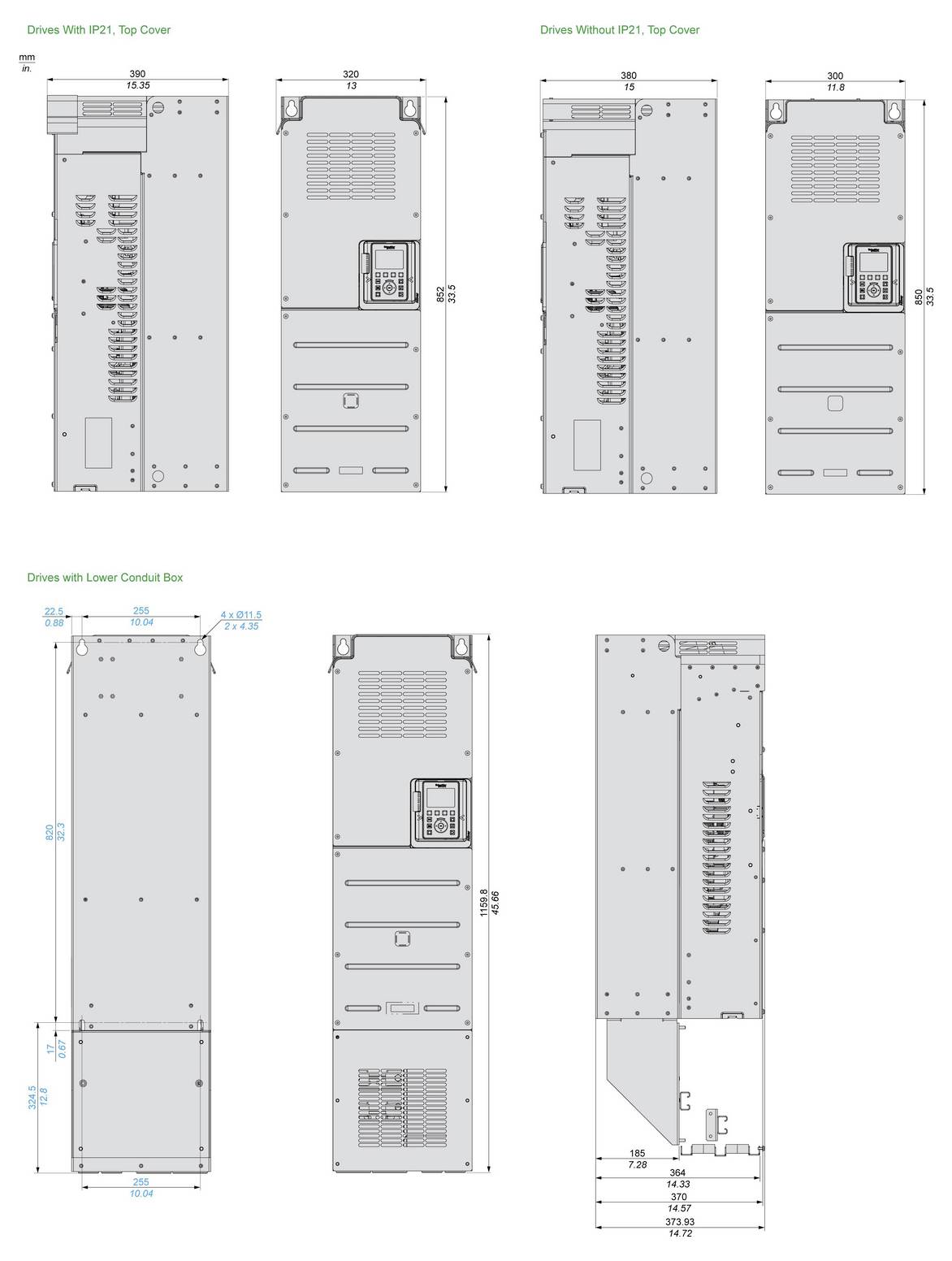

- Dim.
(B x H x T) 320 x 852 x 390 mm
- Produc.-delnr.
ATV630C11N4
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3763343 Schneider Electric Frekvensomformer ATV630C11N4 110 kW 3-faset
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3763343 Schneider Electric Frekvensomformer ATV630C11N4 110 kW 3-faset
Instruktioner for brug og sikkerhed 3763343 Schneider Electric Frekvensomformer ATV630C11N4 110 kW 3-faset
Beskrivelse
Altivar 600-proces frekvensomformer - omformer til drift og beskyttelse af pumper. Frekvensomformer ATV630, 380-440V, IP21, overensstemmelse UL type 1. Mål 320 x 852 x 390320 x 1157 x 390 mm, effekt kW 110 kW. Udgangsfrekvens 0,1-500 Hz. Overbelastning i normal drift 110 % til 60 s, overbelastning i tilstand høj overbelastning 150 % i 60 s (ved deklasering med en effektklasse). Styringstyper for asynkronmotorer, konstant drejemoment, variabelt drejemoment, optimeret drejemomenttilstand, synkronmotor PM, (permanent magnet) motor. Integreret sikkerhedsfunktion STO (sikker startspærre (Safe Torque Off) SIL3. Antal integrerede i/O-analoge indgange 3. Analoge udgange: 2 Digitale indgange 8. Relæudgange 3. Integreret kommunikation Modbus/TCP, serielt modbus-interface. Konfigurations- og betjeningselementer decentral grafisk betjeningsterminal, integreret web-server, DTM (Device Type Manager), SoMove-software. Valgfrit E/A-udvidelseskort, relækort. Valgfrie kommunikationskort, (Ethernet/IP og modbus/TCP med to porte, CANopen Daisy Chain RJ45, Sub-D og skrueklemmer, PROFINET, Profibus DP V1 og DeviceNet).
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
