Name: Schneider Electric Frekvensomformer ATV320U40N4B 4 kW 3-faset
Brand: Schneider Electric
SKU: 2914056

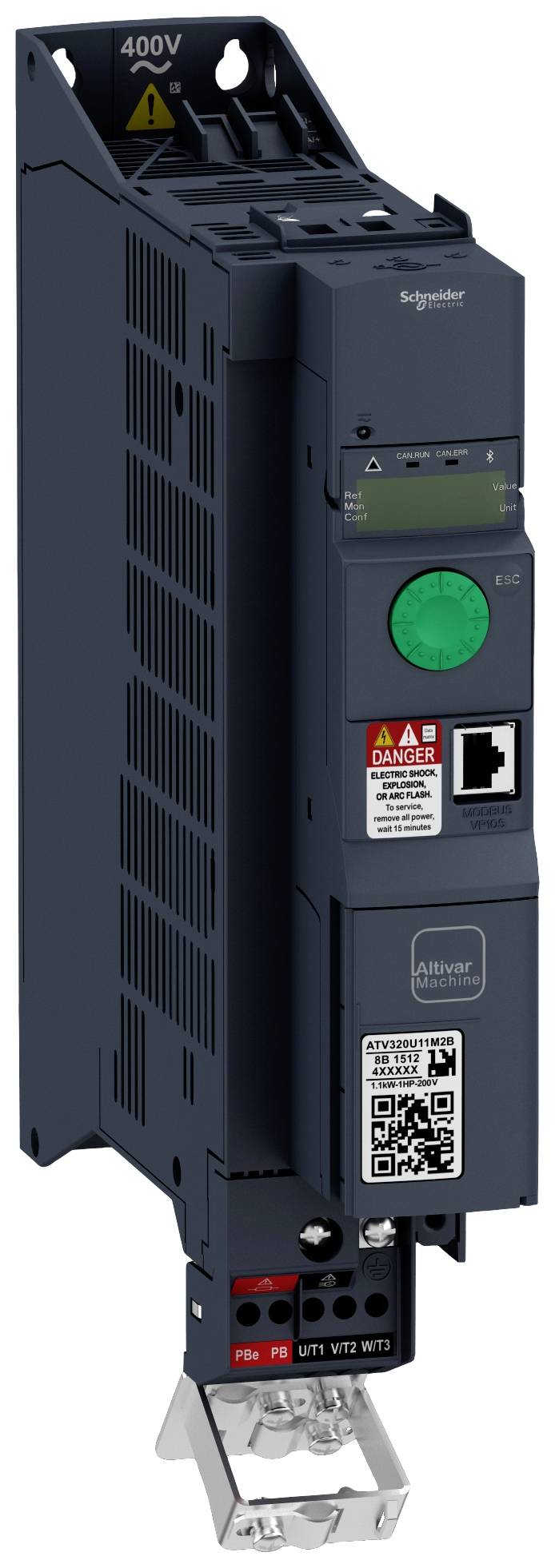

Industrielt betjeningspanel i vertikal visning, med en grøn drejekontakt, Ethernet-forbindelse og flere advarselsmeddelelser på forsiden.

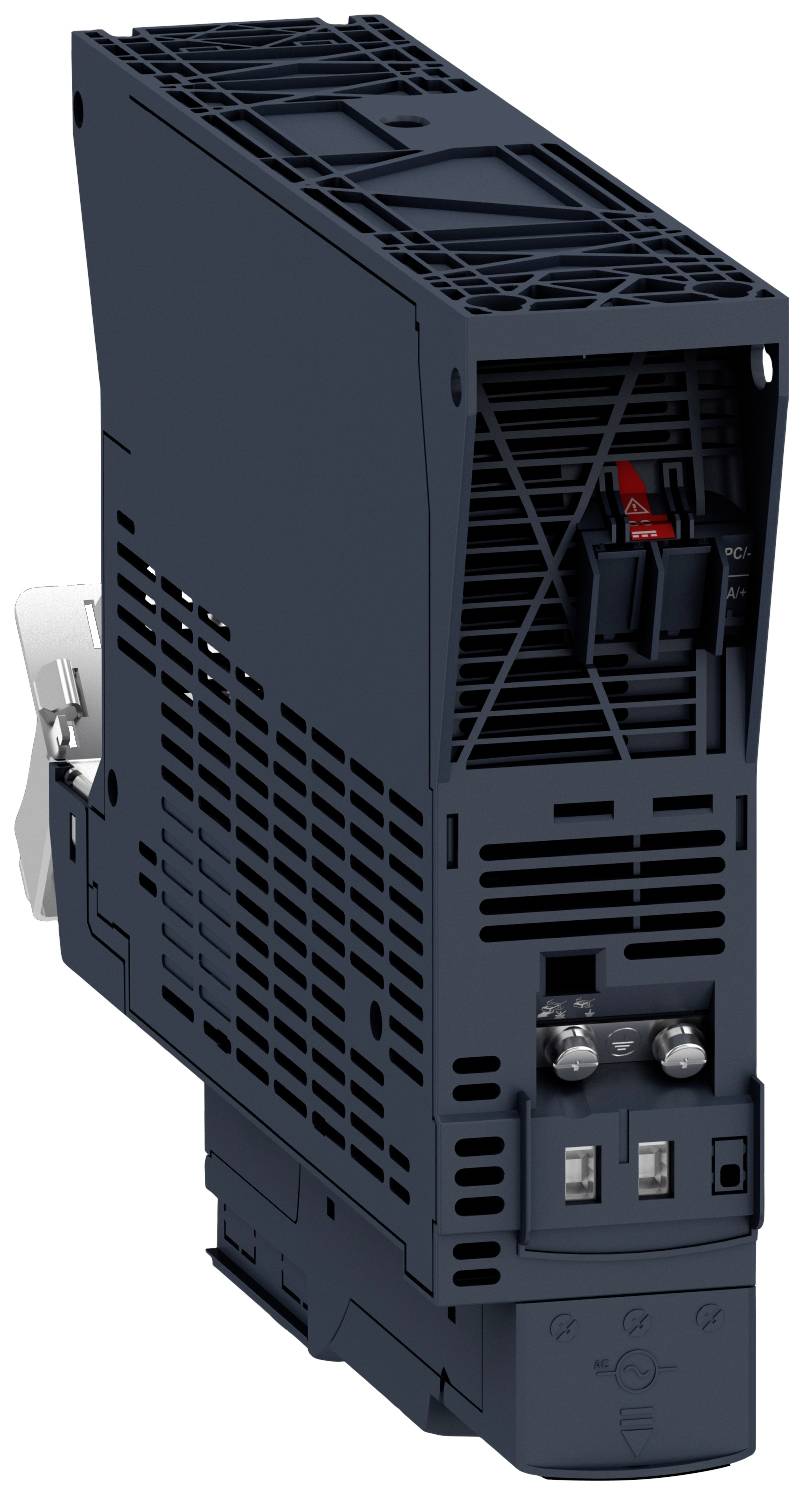

Industriel elektronikmodul i sort med ventilationsgitre og tilslutningsklemmer, viser en kompleks teknisk komponent.

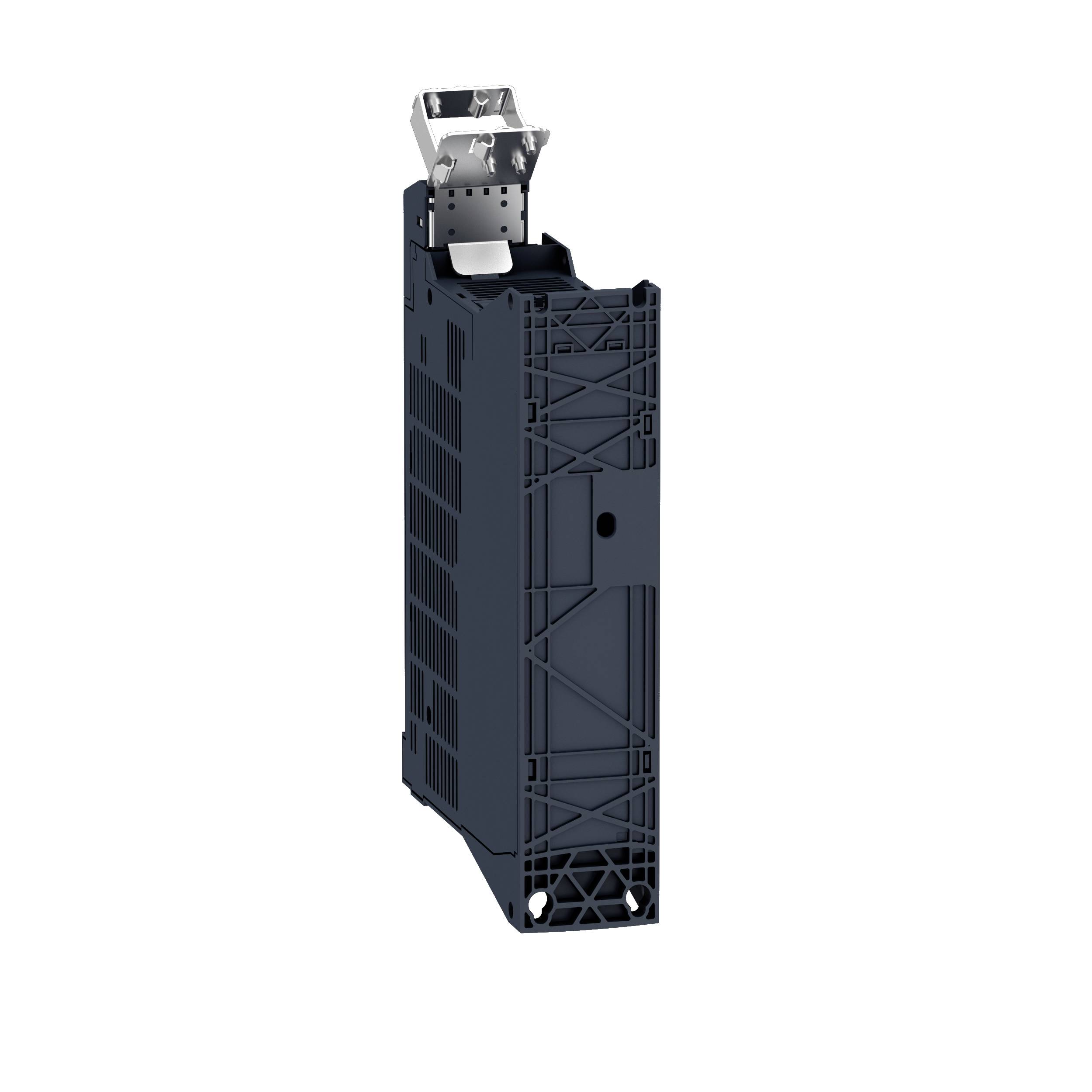

En grå, rektangulær elektronisk komponent med ventilationshuller, beslag foroven og et struktureret gitterdesign på siderne.

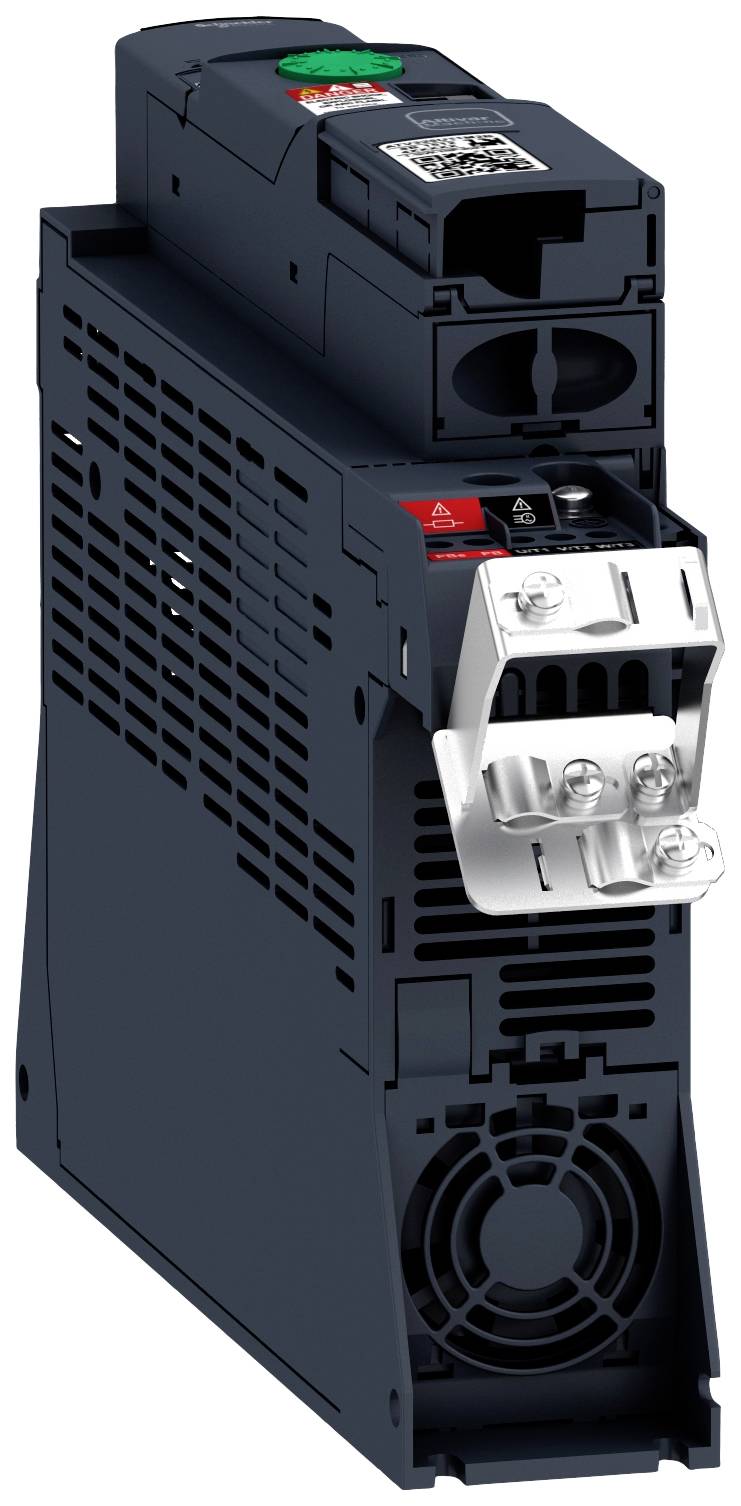

En sort elektrisk frekvensomformer med køleventilator og tilslutningsklemmer. Enheden er placeret lodret.

1/4

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Frekvensomformer

Udgangseffekt (maks.): 4 kW

Net: 3-faset

D: 245 mm

H: 325 mm

Bredde: 60 mm

: IP20

Type: ATV320U40N4B

Filterklasse: C2

Dim.: (B x H x T) 60 x 325 x 245 mm

Produc.-delnr.: ATV320U40N4B

Vægt: 3.1500 kg

: 60 mm

: 325 mm

: 245 mm

: TRUE

: 6

: 1

: 3

: 1

: FALSE

: 1

: 0

: 0

: 1

: 0

: 0

: 0

: 1

: FALSE

: FALSE

: FALSE

: TRUE

: TRUE

: FALSE

: FALSE

: TRUE

: FALSE

: TRUE

: FALSE

: TRUE

: IP20

: TRUE

: FALSE

: FALSE

: 50/60 Hz

: TRUE

: 0

: U converter

: 3

: 3

: FALSE

: TRUE

: FALSE

: 599 Hz

: 4 kW

: 4 kW

: 10 %

: 5 %

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 500 V

: 9.5 A

: FALSE

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2914056 Schneider Electric Frekvensomformer ATV320U40N4B 4 kW 3-faset

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2914056 Schneider Electric Frekvensomformer ATV320U40N4B 4 kW 3-faset

Information

Information 2914056 Schneider Electric Frekvensomformer ATV320U40N4B 4 kW 3-faset

Beskrivelse

Frekvensomformer ATV320, bog. Mål 60 x 325 x 245 mm, effekt kW 4 kW. Forsyningsspænding 3-faset, 380-500 V 50/60 Hz med integreret EMC-filter. Mærkespænding, min. U1, maks. U2 200 (U1)-240 V (U2), 380 (U1)500 V (U2). Omformer leveres med integreret EMC-filter i kategori C2. Filteret kan slukkes. Omformer leveres med en EMC-plade til kundens montering. Beskrivelse integreret sikkerhedsteknik med 5 funktioner sikkert slukket drejningsmoment (STO), sikker holde1 (SS1), sikkert reduceret hastighed (SLS), sikker beskyttelse af beskyttelsesdør (GDL), sikker maksimal hastighed (SMS). Drift af asynkron- og synkronmotorer i open loop. SVC regulering (sensorless vector control) bringer højeste omdrejningskvalitet og stabilitet U/F regulering, U/F2 regulering, energisparefunktion. Maks. Frekvens: 599 Hz. Enkel ibrugtagning, intuitiv betjening samt via plug & Drive, forudindstillet til de mest gængse anvendelser. Muligheder for opladning, redigering, sikring af omformerens konfigurationer med værktøjer, som for eksempel ibrugtagningssoftwaren SoMove, de decentrale terminaler og konfigurationsværktøjet -Simple-Loader- og -Multi-Loader-. Støjdæmpningsfilter klasse A integreret, deaktiverbar. Til drift af IT-netværk. 6 logikindgange kan belægges flere gange med funktioner, 3 analoge indgange, deraf 2 kan omstilles end digitale indgange. Integreret bremsemodul muliggør 4-kvadrant-drift uden eftermontering.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
