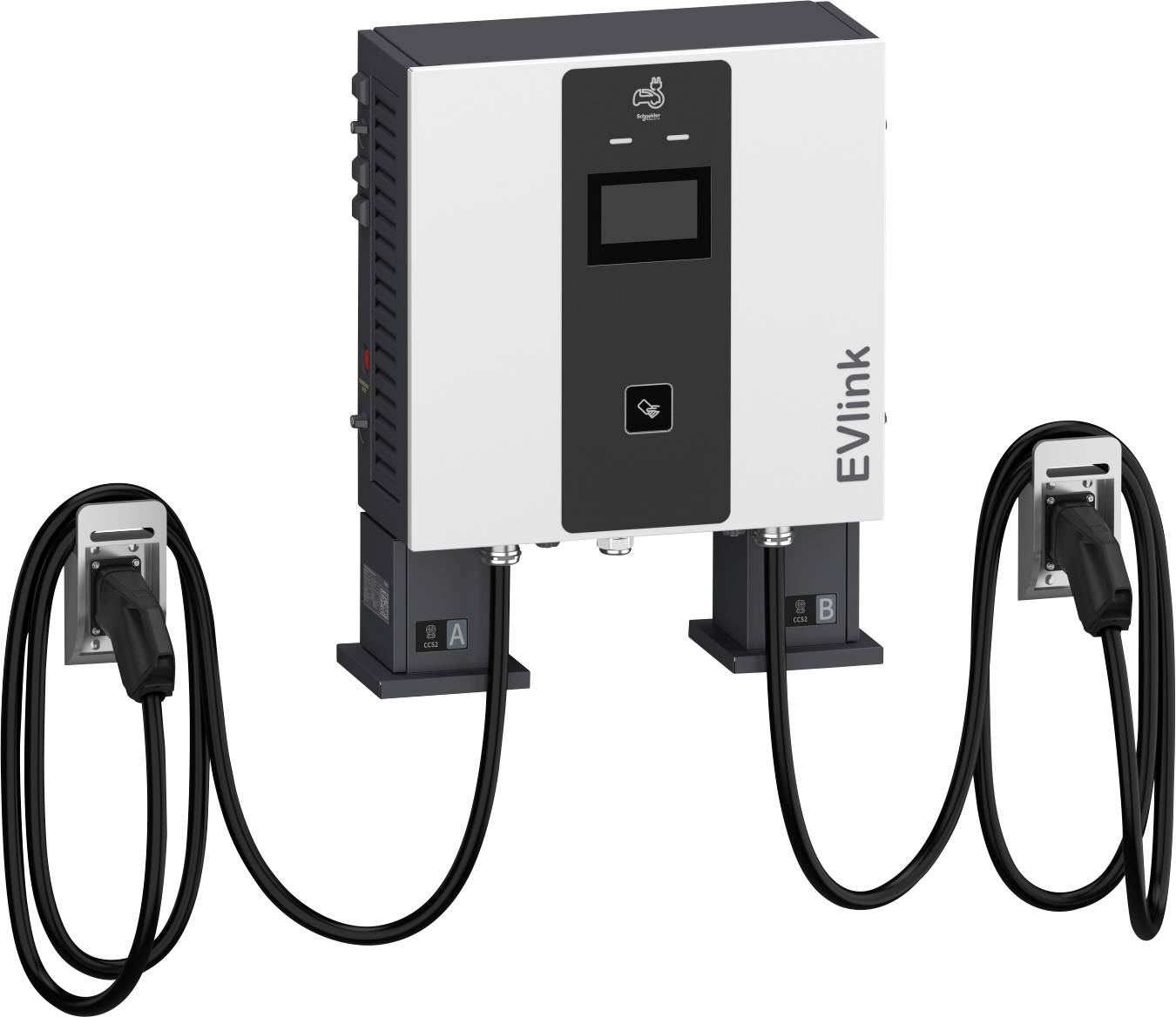

Schneider Electric EVD1S60TBBC7 Wallbox Type 2 60 kW RFID, NFC
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Ledertværsnit, der kan tilsluttes: 35-35 mm²
- Antal CEE-stikdåser: 0
- Antal Fi-kontakter type A: 2
- Antal Fi-kontakter type B: 0
- Antal stikdåser til husholdningsbrug: 0
- Antal opladekoblinger CHAdeMO: 0
- Antal opladekoblinger GB AC: 0
- Antal ladekoblinger GB GB DC: 0
- Antal opladekoblinger type 1: 0
- Antal opladekoblinger type 1 CCS: 0
- Antal opladekoblinger type 2: 0
- Antal opladekoblinger type 2 CCS: 2
- Antal ladepunkter: 2
- Antal ladestik GB: GB: 0
- Antal ladestik type 2: 0
- Antal ladestik type 3: 0
- Udførelse tilslutning anlægsside: 3-faset
- Bagend medfølger: nej
- Betjening og konfiguration via app: nej
- DC-fejlstrømsregistrering: nej
- Overensstemmelse med verifikationsreglerne: nej
- Indgangsspænding 380-415 V.
- Eksport af opladningshistorikken: Ja
- Frekvens: 50 Hz
- Trådløs standard 5G: nej
- Egnet til dynamisk belastningsstyring: Ja
- IFTTT-understøttelse: nej
- Kompatibel med Amazon Alexa: nej
- Kompatibel med Apple HomeKit: nej
- Kompatibel med Google Assistant: nej
- Ladekabel kan låses permanent på ladestationen: Ja
- Maks. Udgangsstrøm DC 200 A
- Med display: Ja
- Med energimåler: Ja
- Med hustilslutningskasse (hak): nej
- Med integreret RFID-kortlæser: Ja
- Med ledningsbeskyttelseskobling: Ja
- Med MID-kompatibel energimåler: nej
- Med nøglekontakt: nej
- Monteringstype: Væg
- NFC (Near Field Communication): Ja
- Open Charge point Protocol (OCPP) version: 1.6
- Plug and charge (ISO 15118): nej
- Gennemslagsstyrke: IK10
- Beskyttelseskontakt-svejsning-registrering: nej
- Statisk belastningsstyring integreret: Ja
- Kan netværksbaseres via LAN: Ja
- Kan netværksbaseres via WLAN: Ja
- Kabinettets materiale: Aluminium
- Produkttype
Wallbox
- Autorisation
RFID
NFC
- Opladningsstik
Type 2
- Ladeeffekt
60 kW
- Kabellængde
7 m
IP55
IK10
Nej
- Bredde
802 mm
- H
1037 mm
- D
339 mm
- Nominel strøm
200 A
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3763398 Schneider Electric EVD1S60TBBC7 Wallbox Type 2 60 kW RFID, NFC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3763398 Schneider Electric EVD1S60TBBC7 Wallbox Type 2 60 kW RFID, NFC
Beskrivelse

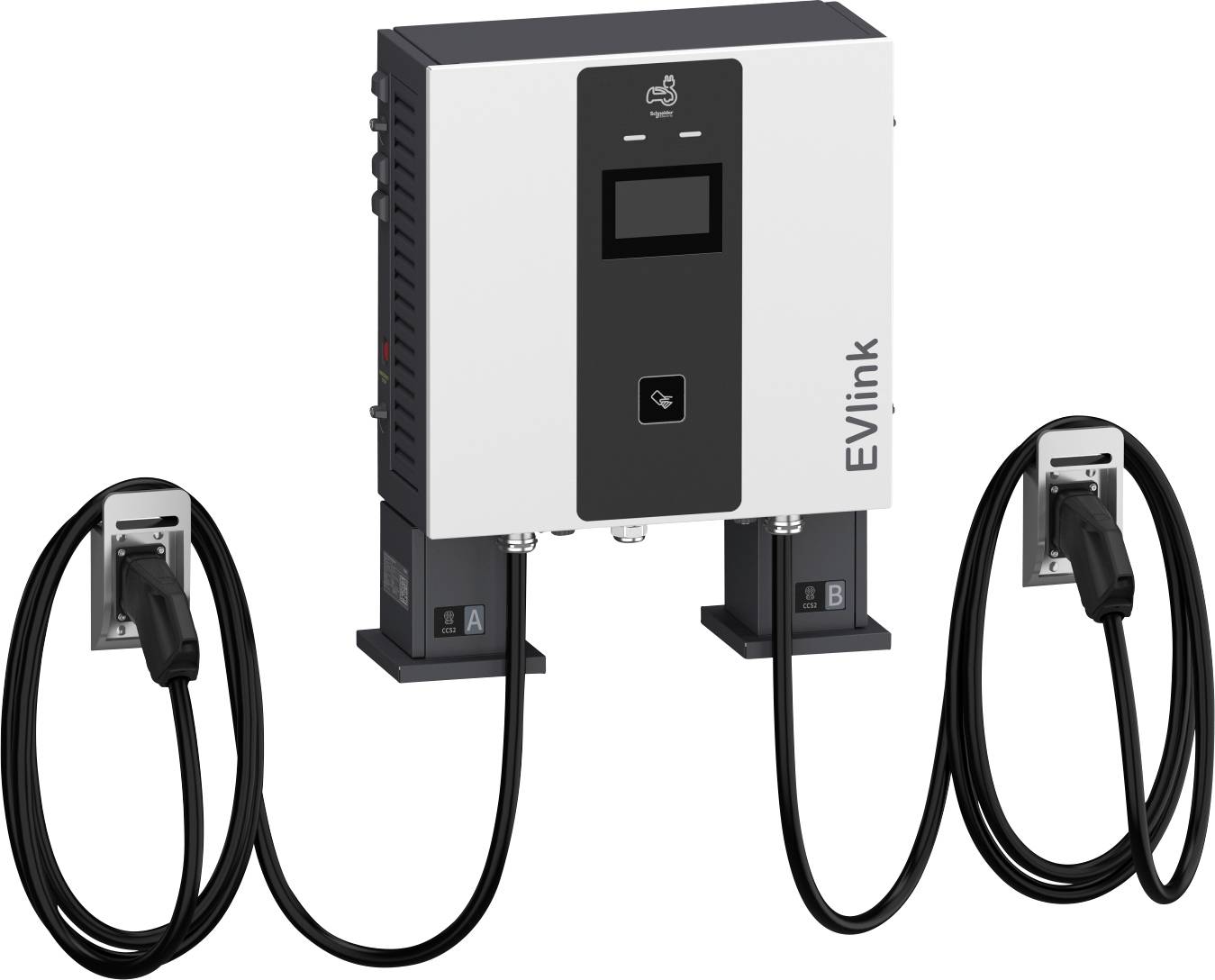

EVlink Pro DC hurtigoplader med 60 kW ladeeffekt med mulighed for samtidig opladning af to køretøjer. Vægladestation tilpasser sig automatisk det faktiske ladebehov i hvert køretøj og bruger den fulde ladeeffekt for at holde ladetiden så lav som muligt. Har 2 CCS2 tilslutninger med hver 7 m kabellængde uden kabelstyringssystem. Udgangsspænding ved ladepunkt: 150 -1.000V DC, udgangsstrøm: Maks. 200 A, Power Power-modul-størrelse: 30 kW. Integreret kortslutnings- og overbelastningsbeskyttelse samt fejlstrømsafbryder på DC-tilslutningen, beskyttelse mod overophedning, temperaturregulering, overspændingskategori III. Til sikker opladning af elektriske køretøjer iht. IEC61851-1 ed.3 og IEC61851-23. Ladedeling via RFID-kort, RFID reader i henhold til ISO/IEC 14443 type A & B og ISO/IEC 15693, NFC-læser kompatibel med tag-type 1, 2, 4, 5. Læseunderstøttelse: MIFARE Ultralight, MIFARE Classic 1K/4K, MIFARE DESfire EV1/EV2, MIFARE Plus (kort). Betjening via et flersproget 7" LCD-display, tilgængelige sprog: Tysk, engelsk, fransk, spansk, norsk, flere på anmodning. Kommunikation til backendeplatforme og EcoStruxure EV Charging Expert via OCPP1.6j, netværksforbindelse via WLAN, 4G eller Ethernet. Kommunikation til køretøjet ved hjælp af ISO15118/DIN700121. Vægladestation til udendørs opstilling, beskyttelsesklasse IP55, stødfasthed IK10 (IK08 til displayet), effektfaktor 0,99 og virkningsgrad 95% ved nominel udgangseffekt. THDi maks. 5%, nettilslutning 3-faset til TT, TN-S/TN-C-S og IT net (med ekstra skilletransformator til spændingsforsyning), netspænding 400V, indgangsstrøm 115A. Mål BxHxD: 1,204mm x 1,303mm x 339mm, vægt: Ca. 161 kg, driftstemperatur -30 til 50 °C, relativ. Luftfugtighed 5 -95%, driftshøjde op til 2.000 m. Kabinetmateriale: Rustfrit stål, farve forside RAL 9003, bagvæg og sidedele PANTONE Black C. standarder og standarder: IEC/en 61851-1 - udgave 3.0, IEC/en 61851-23 - udgave 1.0, IEC/en 62196-1 og 62196-3, EMC en 61000-6-2 - Udg. 2005 - en 61000-6-4 - EMV klasse A. Radiocertificering. RFID/NFC: EN 300330 V2.1.1, 4G: EN 301908-13 V13,1.1, WI-FI: EN 300328 V2.2.2 - EN 301897. EMC radioudstyr. EN 301489-1 V2.2.0, RFID/NFC: EMV EN 301489-3 V2.1.1, 4G: EMV EN 301489-52 V1.1.0, WIFI: EMV EN 301489-17 V2.1.5.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Ladeeffekt: 60 kW
- Ladestik (eMobility): Type 2
- Autorisering (eMobility): RFID, NFC
