Name: Schneider Electric EVB3I22NC0MB Wallbox Type 2 Mode 3 22 kW RFID, NFC
Brand: Schneider Electric
SKU: 3342449

Tekniske specifikationer

Produkttype: Wallbox

Autorisation: RFID
NFC

Opladningsstik: Type 2

Ladetilstand: Mode 3

Ladeeffekt: 22 kW

Nominel spænding: 380 V

Kabellængde: 5 m

: IP55

: Wall mounting

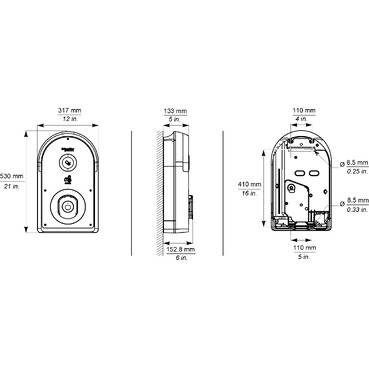

: 317 mm

: 529 mm

: 153 mm

: FALSE

: Plastic

: 22 kW

: 380-415 V

: IK10

: 50/60 Hz

: IP55

: 0

: 10-10 mm²

: 1

: FALSE

: 0

: 1

: 22 kW

: 0

: 0

: 1

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: TRUE

: FALSE

: FALSE

: FALSE

: TRUE

: TRUE

: FALSE

: 5 m

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: TRUE

: 1.6

: FALSE

: TRUE

: FALSE

: TRUE

: TRUE

: FALSE

: FALSE

: FALSE

: TRUE

: 3-phase

: FALSE

UKCA: Ikke relevant

Dokumenter og downloads

Datablad

Datablad 3342449 Schneider Electric EVB3I22NC0MB Wallbox Type 2 Mode 3 22 kW RFID, NFC

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3342449 Schneider Electric EVB3I22NC0MB Wallbox Type 2 Mode 3 22 kW RFID, NFC

Information

Datablad for reparerbarhed/holdbarhed 3342449 Schneider Electric EVB3I22NC0MB Wallbox Type 2 Mode 3 22 kW RFID, NFC

Overensstemmelseserklæring

Overensstemmelseserklæring 3342449 Schneider Electric EVB3I22NC0MB Wallbox Type 2 Mode 3 22 kW RFID, NFC

Beskrivelse

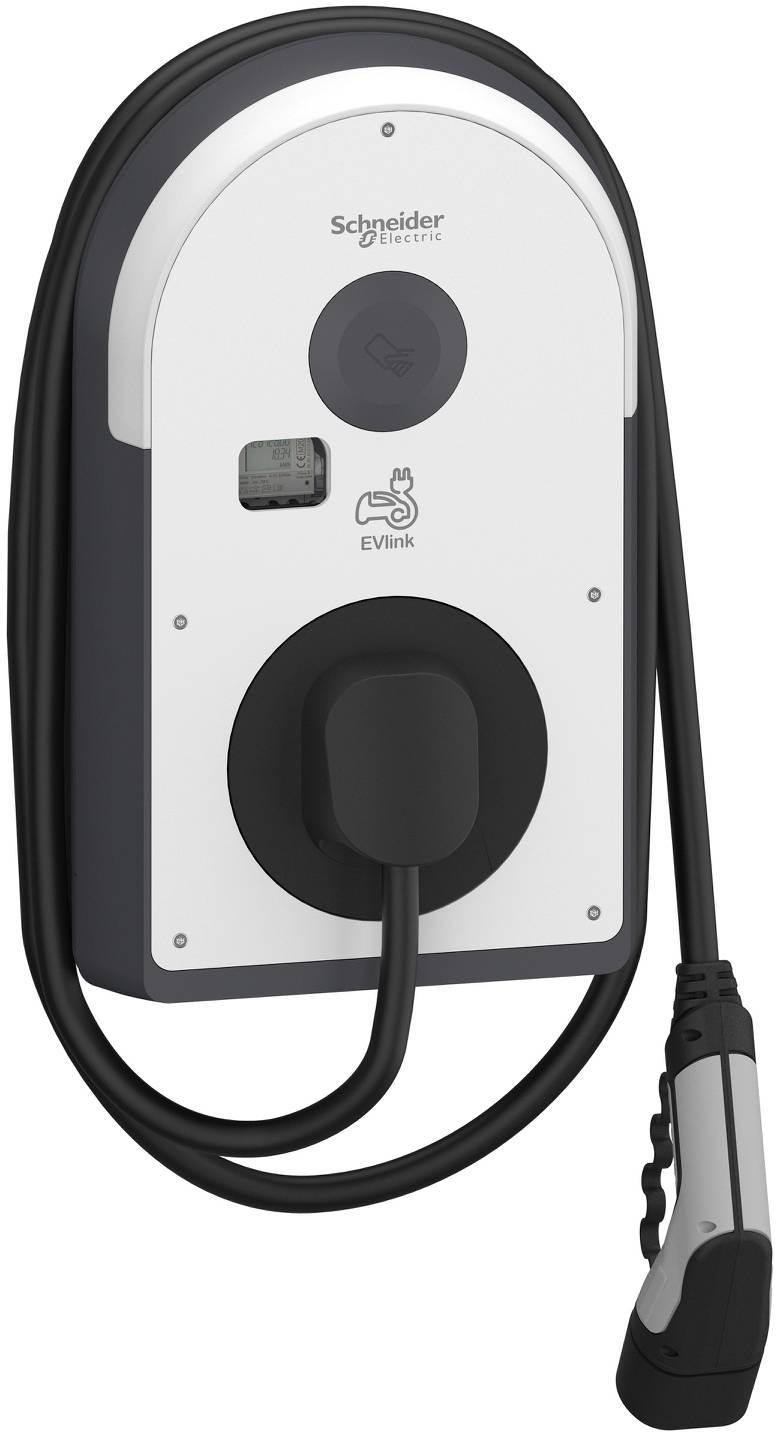

EVlink Pro AC Wallbox i verificerbar udførelse med type 2 ladekabel 5 m med shuttle. Til anvendelse i offentlige garager eller på parkeringspladser, til indendørs og udendørs installation på væggen, på EVlink stængerne (EVA1PBS1 / EVA1PBS2) eller i metal Kit (EVA1RWKS1 / EVA1RFKS1 / EVA1RFKS2). Mode 3 opladning i henhold til IEC 61851-1, 3-faset med maks. 22 kW ladeeffekt, type 2 ladekabel med 5 m længde. Med integreret kalibreret tæller. Med Fi type B-EV som separat komponent medfølger. Digitale indgange: 1 for midlertidig strømbegrænsning, 1 for forskudt/udsat opladning, 1 for EV-tilstedeværelsesregistrering. Adgangscontroller via NFC / RFID Reader, NFC Reader 13,56 MHz kompatibel med type 1, 2, 4 og 5 Badges, RFID Reader: Svarer til protokollerne ISO/CEI 14443 A & amp; B og ISO/CEI 15693, kompatibel med Mifare Ultralight, Mifare Classic, Mifare Plus. Brugeroplysninger og statusmeddelelse via en synlig LED-bue, ibrugtagning af Wallbox via eSetup app via Bluetooth. Kommunikationsstandarder: Bluetooth, Ethernet 2-tilslutninger (1 til Daisy Chain), Modbus serial, Modbus TCP, OCPP 1.6J til tilslutning til en backend samt belastningsstyringssystemet EcoStruxure EV Charging Expert. Valgfrit tilbehør: WiFi modul (EVA1MW), modem modul (EVA1MS & amp; EVA1MM), ISO 15118 modul (EVA1M8), kan sættes i controller. Farve på ladestationen: Korpus: Mørkegrå RAL 7016 og sort RAL 9005, frontafdækning: Hvid RAL 9003. Mål BxHxD: 317x529x153mm, vægt: 7,5 kg, materiale: PolycarbonatUV-behandlet. Stødsikring IK10, beskyttelsesklasse IP55, driftstemperatur -25 til 40°C, opbevaringstemperatur -40 til 80°C, driftshøjde max. 2000 m uden derating, rel. Luftfugtighed 5 til 95%, egetforbrug mindre end 10 W Jordingssystem: TT, TN(S) eller TN(C)(S), IT kompatibel med ekstra skilletransformator i spændingsforsyning. Standarder og standarder: CE, E.V. Ready, IEC/en 61851-1 Ed 3.0, IEC/en 62196-1 Ed 2.0, IEC/en 62196-2 Ed 1.0, en 61000-6-2: 2019, en 61000-6-3:2007 + A1:2011, IEC 60884-1 og NF-C 61314.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Nominel spænding: 380 V
Ladeeffekt: 22 kW
Ladestik (eMobility): Type 2
Autorisering (eMobility): RFID, NFC

Tip

Bluetooth® er et registreret varemærke tilhørende Bluetooth SIG, Inc.

Bemærk!
Stærkstrøm-gennemløbsvarmer:
Driften af denne gennemløbsvarmer kræver en stærkstrømstilslutning (3-faset-vekselstrømstilslutning).
Tilslutning og installation af en gennemløbsvarmer, der drives ved hjælp af stærkstrømsvarmer, skal godkendes af systemoperatøren og må kun foretages af en installationsvirksomhed, der er registreret i systemoperatørens register over installatører.

Beskrivelse

EVlink Pro AC Wallbox i verificerbar udførelse med type 2 ladekabel 5 m med shuttle. Til anvendelse i offentlige garager eller på parkeringspladser, til indendørs og udendørs installation på væggen, på EVlink stængerne (EVA1PBS1 / EVA1PBS2) eller i metal Kit (EVA1RWKS1 / EVA1RFKS1 / EVA1RFKS2). Mode 3 opladning i henhold til IEC 61851-1, 3-faset med maks. 22 kW ladeeffekt, type 2 ladekabel med 5 m længde. Med integreret kalibreret tæller. Med Fi type B-EV som separat komponent medfølger. Digitale indgange: 1 for midlertidig strømbegrænsning, 1 for forskudt/udsat opladning, 1 for EV-tilstedeværelsesregistrering. Adgangscontroller via NFC / RFID Reader, NFC Reader 13,56 MHz kompatibel med type 1, 2, 4 og 5 Badges, RFID Reader: Svarer til protokollerne ISO/CEI 14443 A & amp; B og ISO/CEI 15693, kompatibel med Mifare Ultralight, Mifare Classic, Mifare Plus. Brugeroplysninger og statusmeddelelse via en synlig LED-bue, ibrugtagning af Wallbox via eSetup app via Bluetooth. Kommunikationsstandarder: Bluetooth, Ethernet 2-tilslutninger (1 til Daisy Chain), Modbus serial, Modbus TCP, OCPP 1.6J til tilslutning til en backend samt belastningsstyringssystemet EcoStruxure EV Charging Expert. Valgfrit tilbehør: WiFi modul (EVA1MW), modem modul (EVA1MS & amp; EVA1MM), ISO 15118 modul (EVA1M8), kan sættes i controller. Farve på ladestationen: Korpus: Mørkegrå RAL 7016 og sort RAL 9005, frontafdækning: Hvid RAL 9003. Mål BxHxD: 317x529x153mm, vægt: 7,5 kg, materiale: PolycarbonatUV-behandlet. Stødsikring IK10, beskyttelsesklasse IP55, driftstemperatur -25 til 40°C, opbevaringstemperatur -40 til 80°C, driftshøjde max. 2000 m uden derating, rel. Luftfugtighed 5 til 95%, egetforbrug mindre end 10 W Jordingssystem: TT, TN(S) eller TN(C)(S), IT kompatibel med ekstra skilletransformator i spændingsforsyning. Standarder og standarder: CE, E.V. Ready, IEC/en 61851-1 Ed 3.0, IEC/en 62196-1 Ed 2.0, IEC/en 62196-2 Ed 1.0, en 61000-6-2: 2019, en 61000-6-3:2007 + A1:2011, IEC 60884-1 og NF-C 61314.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
