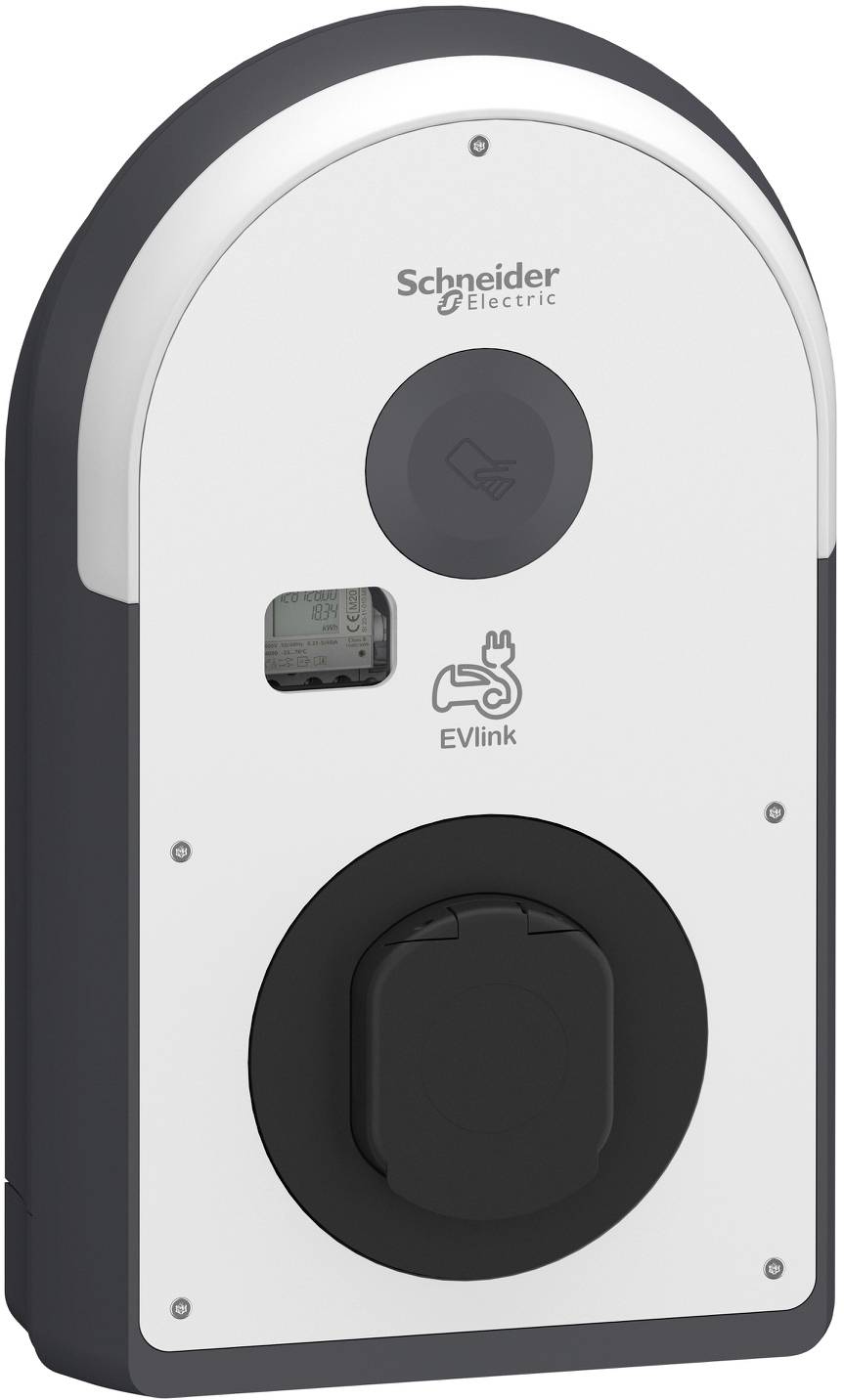

Schneider Electric EVB3I22N40M Wallbox Type 2 Mode 3 Antal forbindelser 1 x 22 kW RFID, NFC
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Produkttype
Wallbox
- Autorisation
RFID
NFC
- Opladningsstik
Type 2
- Ladetilstand
Mode 3
- Antal forbindelser
1 x
- Ladeeffekt
22 kW
- Antal faser
3-faset
- Nominel spænding
380 V
IP55
- Producentfarve
Flerfarvet

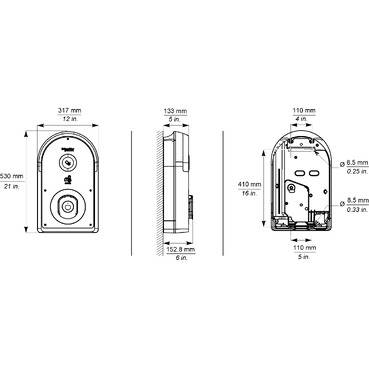

- Bredde
317 mm
- H
529 mm
- D
153 mm
- Vægt
7.5 kg
- Maks. temperatur
40 °C
- Min. Temperatur
-25 °C
Wall mounting
317 mm
529 mm
153 mm
FALSE
Plastic
22 kW
380-415 V
IK10
50/60 Hz
IP55
0
10-10 mm²
1
FALSE
0
0
22 kW
0
0
0
0
1
0
0
0
0
0
0
TRUE
FALSE
FALSE
FALSE
TRUE
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
FALSE
FALSE
TRUE
1.6
FALSE
TRUE
FALSE
TRUE
TRUE
FALSE
FALSE
FALSE
TRUE
3-phase
TRUE
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3342446 Schneider Electric EVB3I22N40M Wallbox Type 2 Mode 3 Antal forbindelser 1 x 22 kW RFID, NFC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3342446 Schneider Electric EVB3I22N40M Wallbox Type 2 Mode 3 Antal forbindelser 1 x 22 kW RFID, NFC
Instruktioner for brug og sikkerhed 3342446 Schneider Electric EVB3I22N40M Wallbox Type 2 Mode 3 Antal forbindelser 1 x 22 kW RFID, NFC
Instruktioner for brug og sikkerhed 3342446 Schneider Electric EVB3I22N40M Wallbox Type 2 Mode 3 Antal forbindelser 1 x 22 kW RFID, NFC
Instruktioner for brug og sikkerhed 3342446 Schneider Electric EVB3I22N40M Wallbox Type 2 Mode 3 Antal forbindelser 1 x 22 kW RFID, NFC
Instruktioner for brug og sikkerhed 3342446 Schneider Electric EVB3I22N40M Wallbox Type 2 Mode 3 Antal forbindelser 1 x 22 kW RFID, NFC
Instruktioner for brug og sikkerhed 3342446 Schneider Electric EVB3I22N40M Wallbox Type 2 Mode 3 Antal forbindelser 1 x 22 kW RFID, NFC
Instruktioner for brug og sikkerhed 3342446 Schneider Electric EVB3I22N40M Wallbox Type 2 Mode 3 Antal forbindelser 1 x 22 kW RFID, NFC
Information
Information 3342446 Schneider Electric EVB3I22N40M Wallbox Type 2 Mode 3 Antal forbindelser 1 x 22 kW RFID, NFC
Datablad for reparerbarhed/holdbarhed 3342446 Schneider Electric EVB3I22N40M Wallbox Type 2 Mode 3 Antal forbindelser 1 x 22 kW RFID, NFC
Overensstemmelseserklæring
Overensstemmelseserklæring 3342446 Schneider Electric EVB3I22N40M Wallbox Type 2 Mode 3 Antal forbindelser 1 x 22 kW RFID, NFC
Overensstemmelseserklæring 3342446 Schneider Electric EVB3I22N40M Wallbox Type 2 Mode 3 Antal forbindelser 1 x 22 kW RFID, NFC
Overensstemmelseserklæring 3342446 Schneider Electric EVB3I22N40M Wallbox Type 2 Mode 3 Antal forbindelser 1 x 22 kW RFID, NFC
Overensstemmelseserklæring 3342446 Schneider Electric EVB3I22N40M Wallbox Type 2 Mode 3 Antal forbindelser 1 x 22 kW RFID, NFC
Overensstemmelseserklæring 3342446 Schneider Electric EVB3I22N40M Wallbox Type 2 Mode 3 Antal forbindelser 1 x 22 kW RFID, NFC
Overensstemmelseserklæring 3342446 Schneider Electric EVB3I22N40M Wallbox Type 2 Mode 3 Antal forbindelser 1 x 22 kW RFID, NFC
Beskrivelse
EVlink Pro AC Wallbox i anhængerretsformer udførelse med type 2 stikdåse med shuttle. Til anvendelse i offentlige garager eller på parkeringspladser, til indendørs og udendørs installation på væggen, på EVlink stængerne (EVA1PBS1 / EVA1PBS2) eller i metal Kit (EVA1RWKS1 / EVA1RFKS1 / EVA1RFKS2). Mode 3 opladning i henhold til IEC 61851-1, 3-faset med maks. 22 kW ladeeffekt, type 2 stikdåse. Med integreret verificerbar tæller, 6mA jævnfejlstrømsregistrering (muliggør anvendelse af en Fi type A). Digitale indgange: 1 for midlertidig strømbegrænsning, 1 for forskudt/udsat opladning, 1 for EV-tilstedeværelsesregistrering. Adgangskontrol via NFC / RFID Reader. NFC Reader 13,56 MHz kompatibel med type 1, 2, 4 og 5 Badges, RFID Reader: Svarer til protokollerne ISO/CEI 14443 A & amp; B og ISO/CEI 15693, kompatibel med Miflare Ultralight, Mifare Classic, Mifare Plus. Brugeroplysninger og statusmeddelelse via en synlig LED-bue, ibrugtagning af Wallbox via eSetup app via Bluetooth. Kommunikationsstandarder: Bluetooth, Ethernet 2-tilslutninger (1 til Daisy Chain), Modbus serial, Modbus TCP, OCPP 1.6J til tilslutning til en backend samt belastningsstyringssystemet EcoStruxure EV Charging Expert. Valgfrit tilbehør: WiFi modul (EVA1MW), modem modul (EVA1MS & amp; EVA1MM), ISO 15118 modul (EVA1M8), kan sættes i controller. Farve på ladestationen: Korpus: Mørkegrå RAL 7016 og sort RAL 9005, frontafdækning: Hvid RAL 9003. Mål BxHxD: 317x529x153mm, vægt: 7,5 kg, materiale: PolycarbonatUV-behandlet. Stødsikring IK10, beskyttelsesklasse IP55, driftstemperatur -25 til 40°C, opbevaringstemperatur -40 til 80°C, driftshøjde max. 2000 m uden derating, rel. Luftfugtighed 5 til 95%, egetforbrug 10W. Jordingssystem: TT, TN(S) eller TN(C)(S), IT kompatibel med ekstra skilletransformator i spændingsforsyning. Standarder og standarder: CE, E.V. Ready, IEC/en 61851-1 Ed 3.0, IEC/en 62196-1 Ed 2.0, IEC/en 62196-2 Ed 1.0, en 61000-6-2: 2019, en 61000-6-3:2007 + A1:2011, IEC 60884-1 og NF-C 61314.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Nominel spænding: 380 V
- Ladeeffekt: 22 kW
- Ladestik (eMobility): Type 2
- Autorisering (eMobility): RFID, NFC
Tip
- Bluetooth® er et registreret varemærke tilhørende Bluetooth SIG, Inc.
Bemærk!
Stærkstrøm-gennemløbsvarmer:
Driften af denne gennemløbsvarmer kræver en stærkstrømstilslutning (3-faset-vekselstrømstilslutning).
Tilslutning og installation af en gennemløbsvarmer, der drives ved hjælp af stærkstrømsvarmer, skal godkendes af systemoperatøren og må kun foretages af en installationsvirksomhed, der er registreret i systemoperatørens register over installatører.
