Schlegel SWCII_C009 SWCII_C009 Option key med drejeafbryder manuel, Drejekontakt Sølv 1 stk

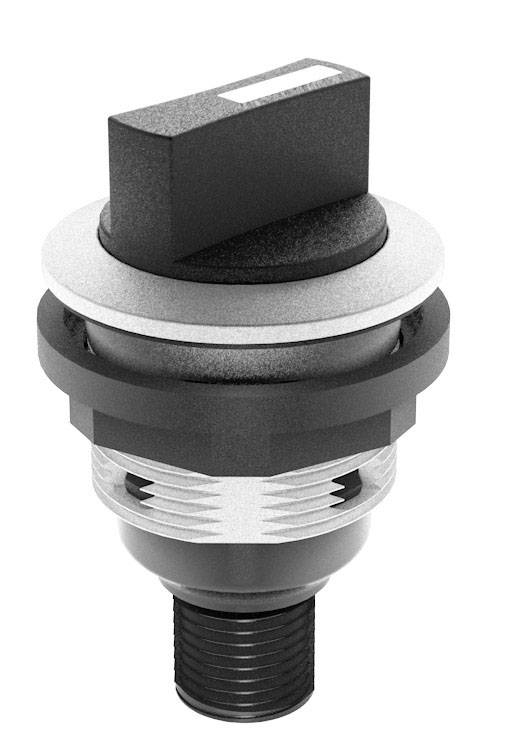

En sort drejekontakt med cirkulær base og riller, egnet til elektroniske anvendelser.

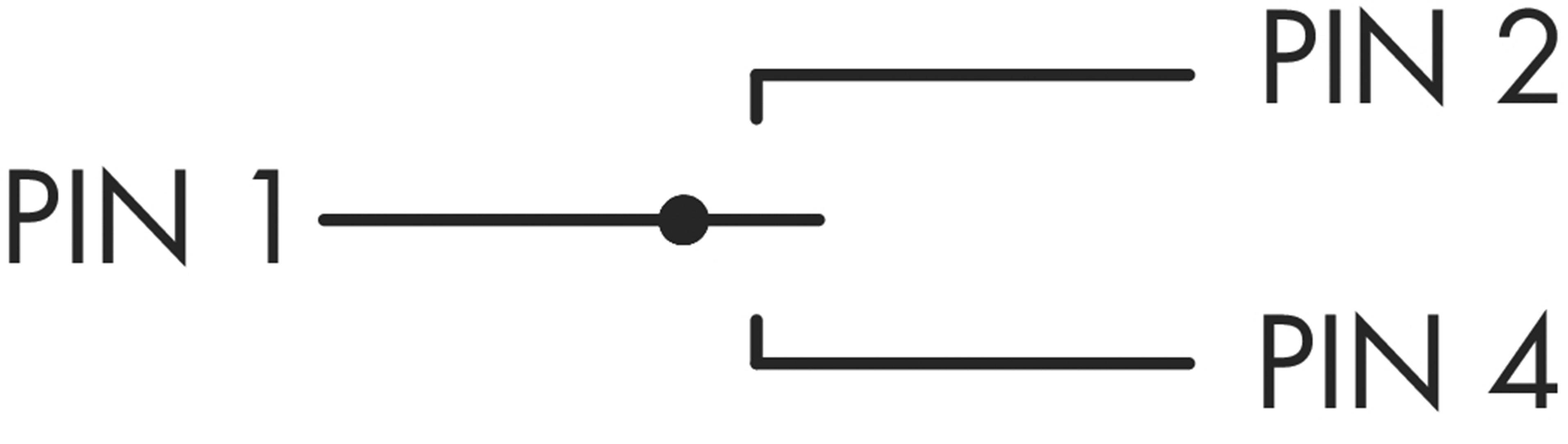

'PIN 1' er forbundet med et punkt. To linjer fører til 'PIN 2' og 'PIN 4'.
Diagrammet viser forbindelsen fra Pin 1 til Pin 2 og Pin 4. Pin 1 er udgangspunktet, mens Pin 2 og Pin 4 er forbundet parallelt.

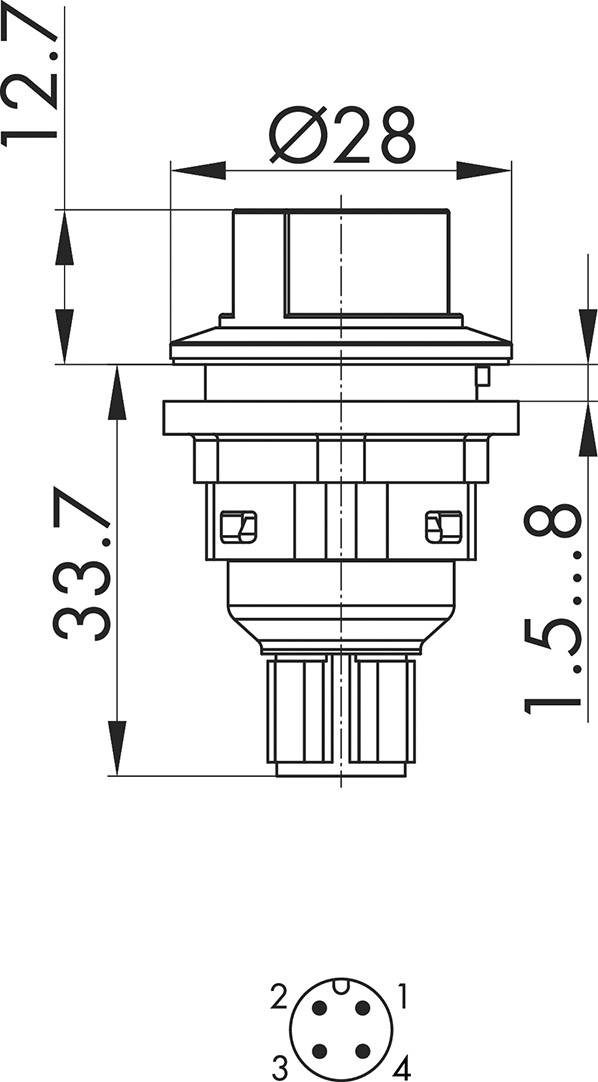

Tegning af en elektrisk drejekontakt: Diameter 28 mm, højde 33,7 mm. Benpladsen vist nedenfor. Højdemål 12,7 mm.

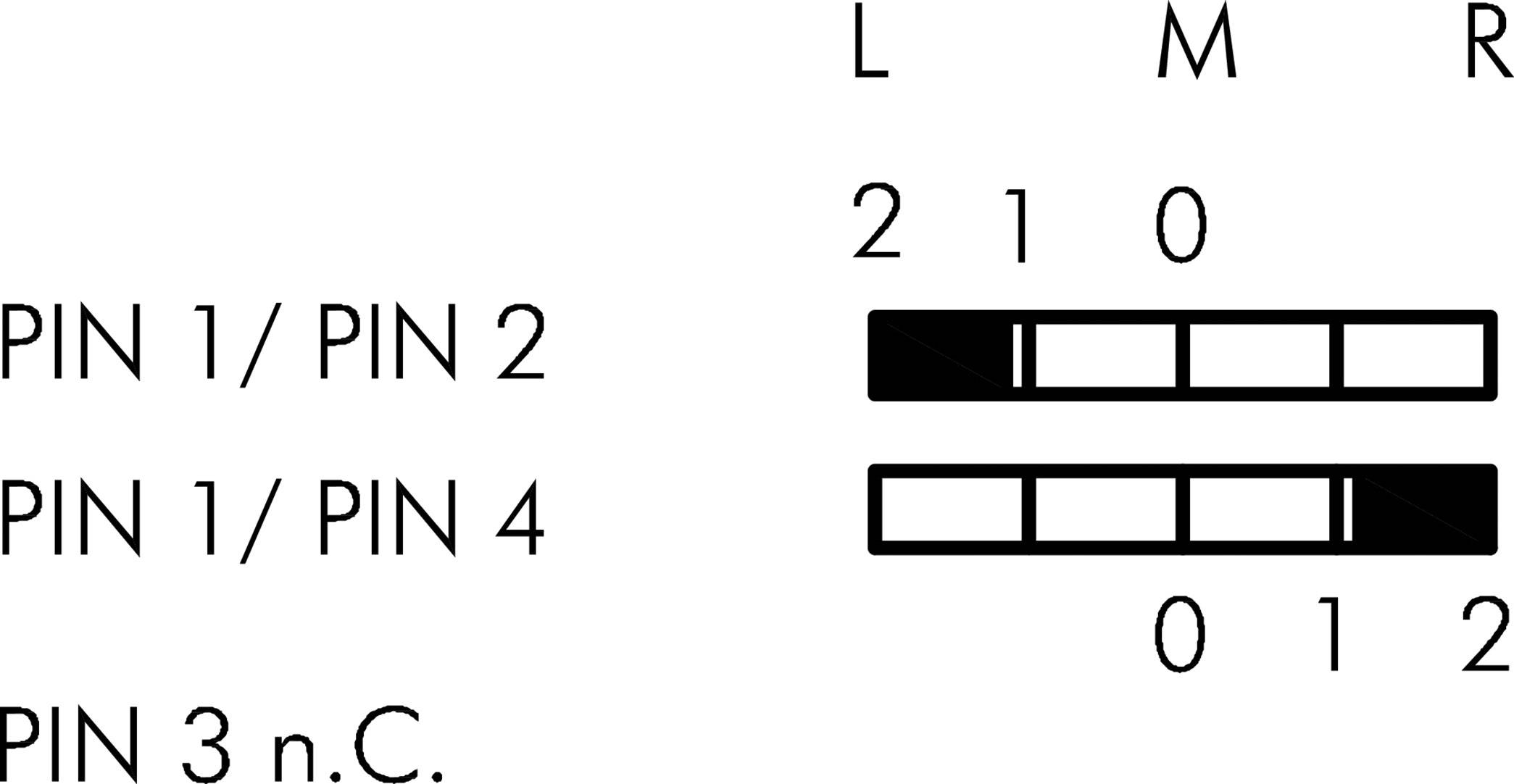

Diagram viser kontaktstilling: 'L' for PIN 1/2, 'M' for PIN 1/4, 'R' for PIN 3 ikke forbundet. Markeringer 0, 1, 2 for positioner.

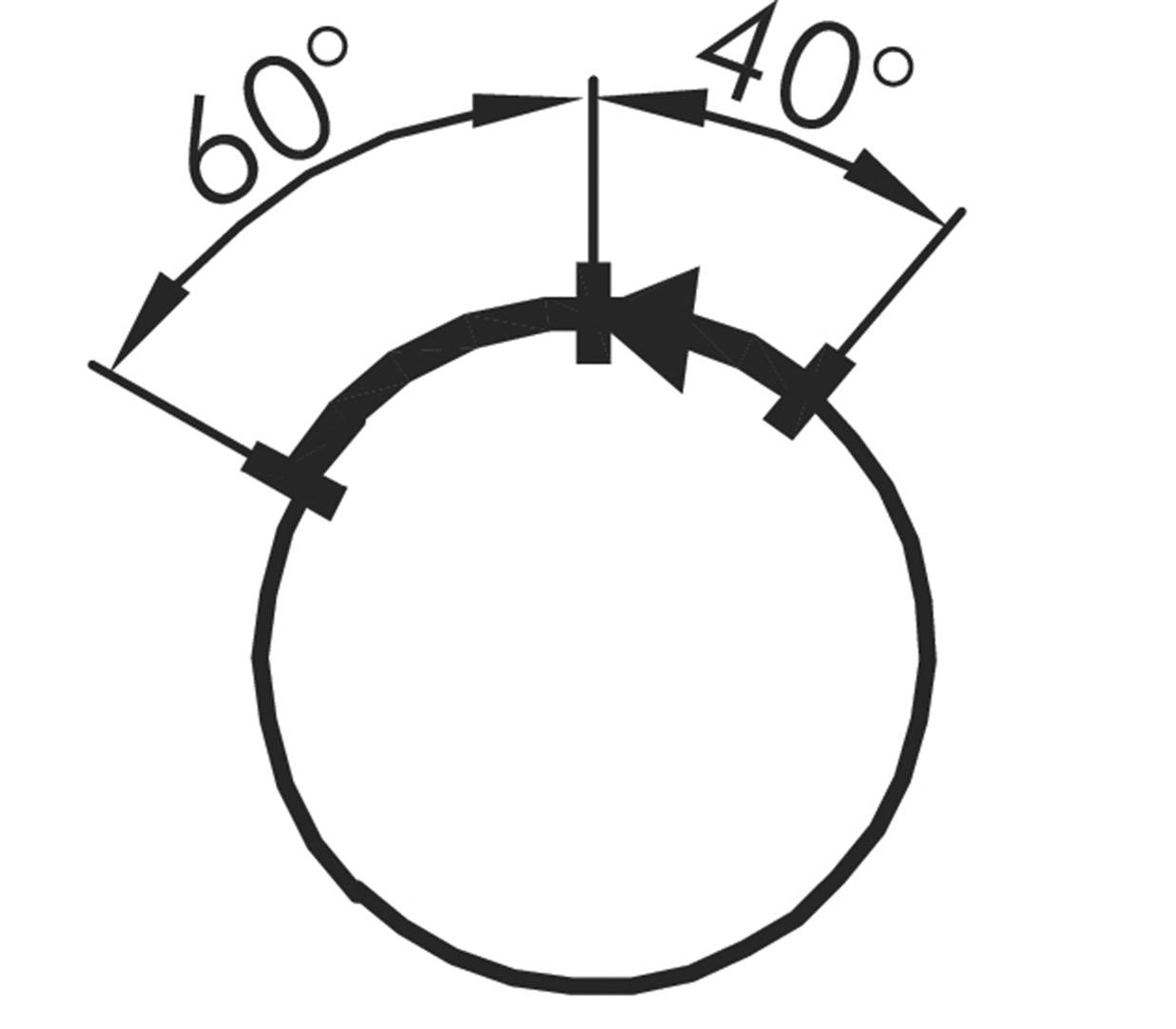

Cirkel med to vinkler på 60° og 40°, markeret med pile.
1/6
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Ukendt leveringstid
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
319,20 kr.
3
3% = 31,14 kr.
308,82 kr.
5
5% = 72,60 kr.
304,68 kr.
10
5% = 172,70 kr.
301,93 kr.
25
6% = 510,00 kr.
298,80 kr.
Mængderabatter varierer afhængigt af sælgeren
Antal
Total (319,20 kr. / stk.r)
319,20 kr.
prav.tax.untaxed ekskl. moms
ekskl. 55,20 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
30 dages returret
Rapporter juridiske bekymringer

Højdepunkter og detaljer

Betjener

Vigtig information

Tekniske specifikationer

  • Beskyttelsesklasse: II (beskyttelsesisolering)
  • Belysning: nej
  • Kan mærkes: nej
  • Frontramme: Sølvfarvet
  • Form: rund.
Produkttype

Option key

Kontakt/Tast-specifikationer

med drejeafbryder

Belysningstype

Uden

Aktiveringstype

manuel

Drejekontakt

Producentfarve

Sølv

Tilslutning

M12 stik

Funktioner

Tastende

Klikkende

Kontakttype

2 x sluttekontakt

Mekanisk levetid

30 000

Elektrisk levetid

30 000

Indbygning-dia.

22.3 mm

IP65

IP67

Min. Temperatur

-25 °C

Maks. temperatur

+70 °C

Koblingsspænding

50 V DC/AC

Brydestrøm (max.)

4 A

L

46.4 mm

Bredde

28 mm

H

28 mm

Indhold

1 stk

Dim.

(L x B x H) 46.4 x 28 x 28 mm

RoHS-godkendt

Ja

Type

SWCII_C009
