Schlegel SVASTBII_C009 SVASTBII_C009 Option key med drejeafbryder, Glinsende, Frontring metal manuel, Drejekontakt 1 stk

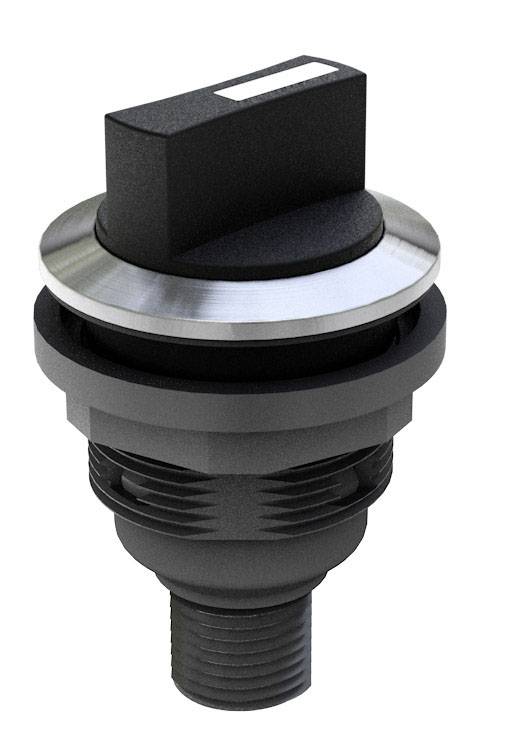

Elektronisk drejeomskifter med sort håndtag og metalring, bruges til styring af enheder eller systemer.

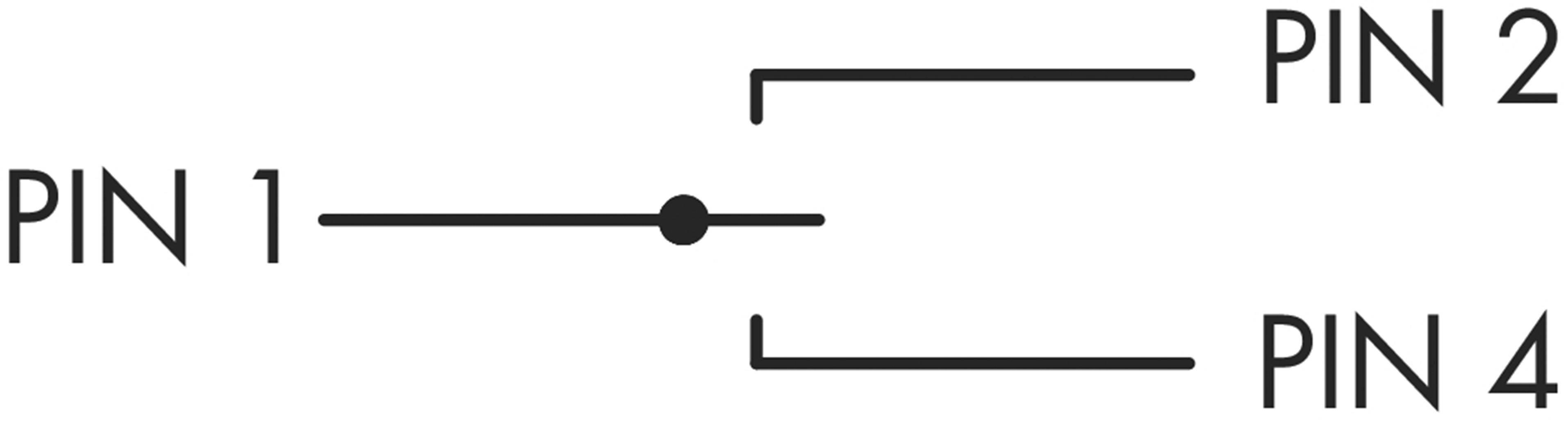

Skematisk fremstilling af en todelt omskifter: PIN 1 forbundet med PIN 2 eller PIN 4. Hovedkontakt på PIN 1.
Principdiagram for et slæbekontakt: PIN 1 er forbundet med en kontaktafbryder, PIN 2 og PIN 4 styres af denne.

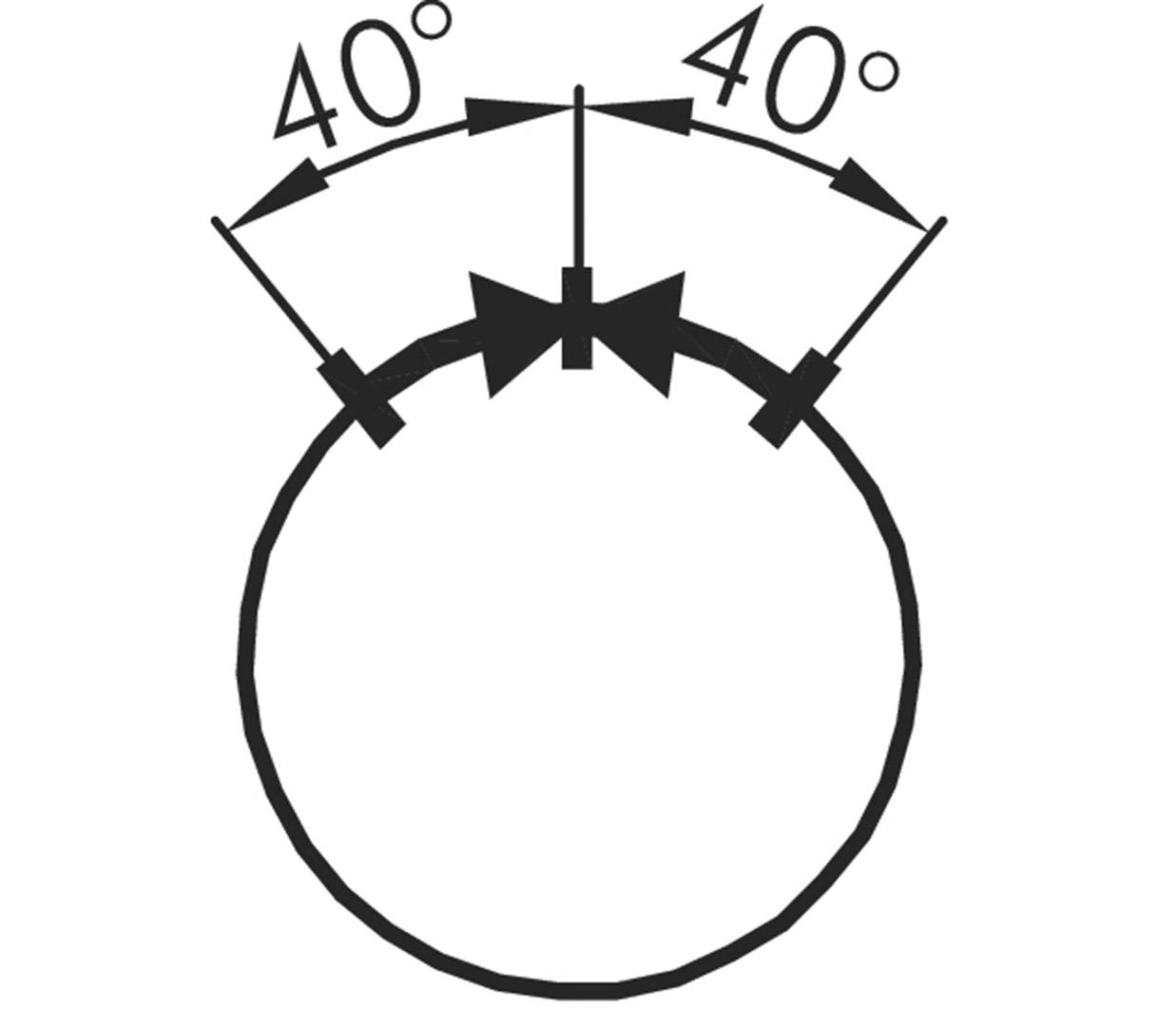

Diagrammet viser to lige store vinkler på 40 grader, som udgår fra midtpunktet i en cirkel. Viser symmetri.

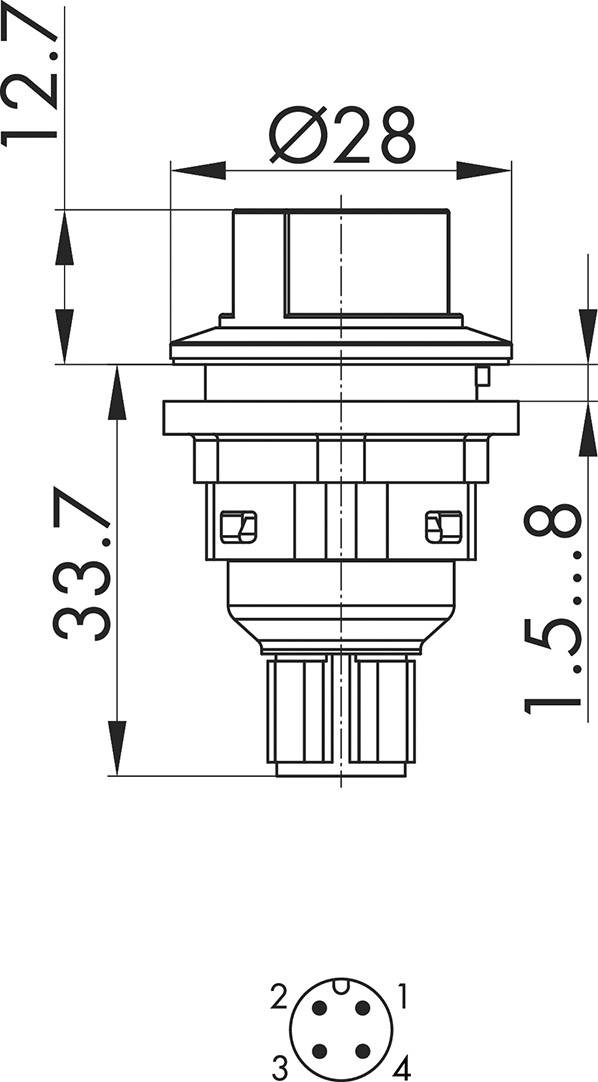

Teknisk tegning af en rund kontakt med en diameter på 28 mm og en dybde på 33,7 mm. Indeholder tilslutningsvisning med pinnumre.

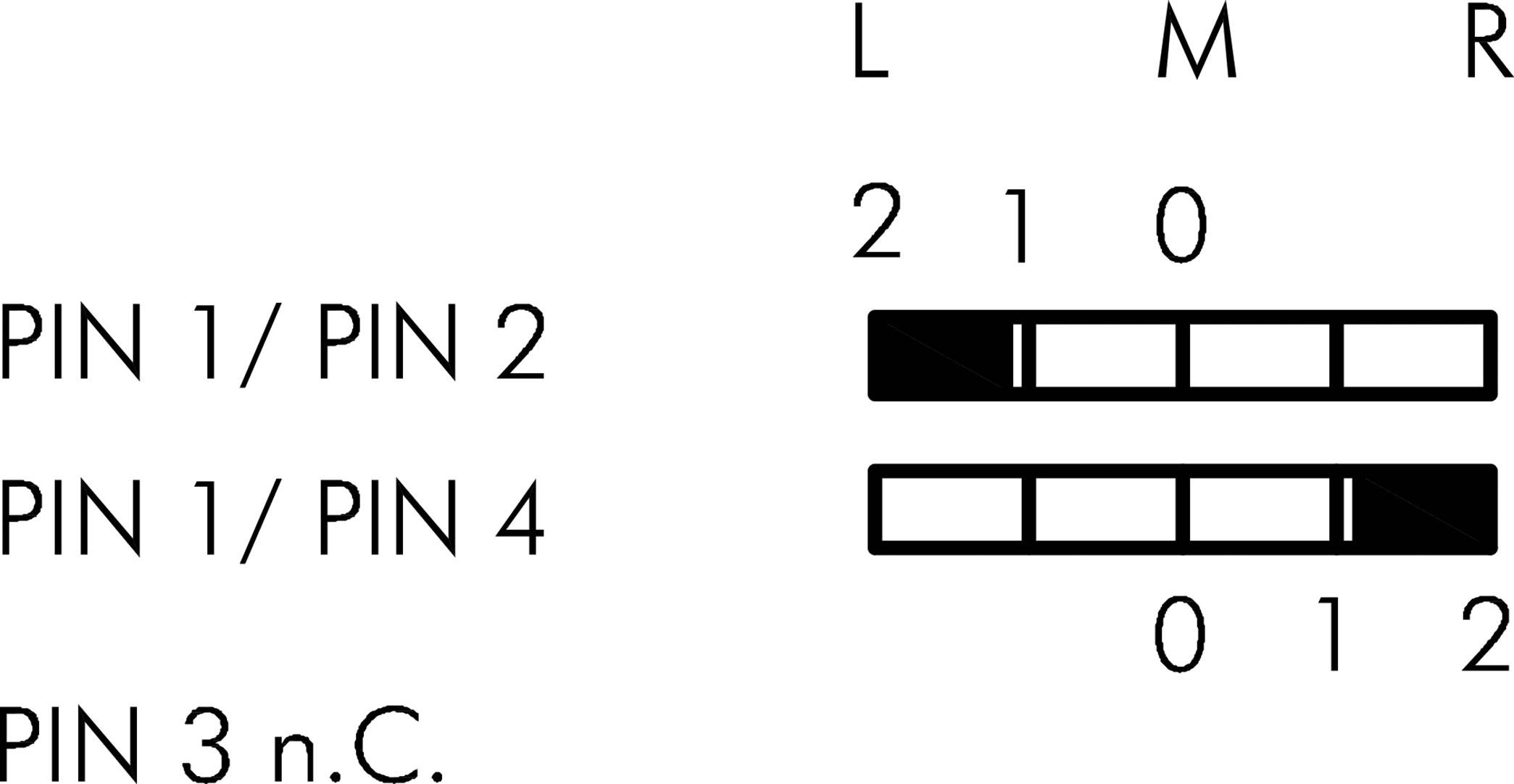

Diagrammet viser tre lydstik og deres tildeling: PIN 1/2 og 1/4 som kontakter, PIN 3 ikke tilsluttet. Sider: Venstre (V), Midte (M), Højre (H).
1/6
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Ukendt leveringstid
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
367,20 kr.
3
3% = 35,82 kr.
355,26 kr.
5
5% = 83,50 kr.
350,50 kr.
10
5% = 198,60 kr.
347,34 kr.
25
6% = 586,50 kr.
343,74 kr.
Mængderabatter varierer afhængigt af sælgeren
Antal
Total (367,20 kr. / stk.r)
367,20 kr.
prav.tax.untaxed ekskl. moms
ekskl. 55,20 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
30 dages returret
Rapporter juridiske bekymringer

Højdepunkter og detaljer

Betjener

Vigtig information

Tekniske specifikationer

  • Beskyttelsesklasse: II (beskyttelsesisolering)
  • Belysning: nej
  • Kan mærkes: nej
  • Frontramme: Rustfrit stål, blank
  • Form: rund.
Produkttype

Option key

Kontakt/Tast-specifikationer

med drejeafbryder

Glinsende

Frontring metal

Belysningstype

Uden

Aktiveringstype

manuel

Drejekontakt

Tilslutning

M12 stik

Funktioner

Tastende

Kontakttype

2 x sluttekontakt

Mekanisk levetid

1000000

Elektrisk levetid

1000000

Indbygning-dia.

22.3 mm

IP65

IP67

Min. Temperatur

-25 °C

Maks. temperatur

+70 °C

Koblingsspænding

50 V DC/AC

Brydestrøm (max.)

4 A

L

46.4 mm

Bredde

28 mm

H

28 mm

Indhold

1 stk

Dim.

(L x B x H) 46.4 x 28 x 28 mm

RoHS-godkendt

Ja

Type

SVASTBII_C009
