Schlegel SSWSTBII_C009 SSWSTBII_C009 Option key med drejeafbryder manuel, Drejekontakt Sort 1 stk

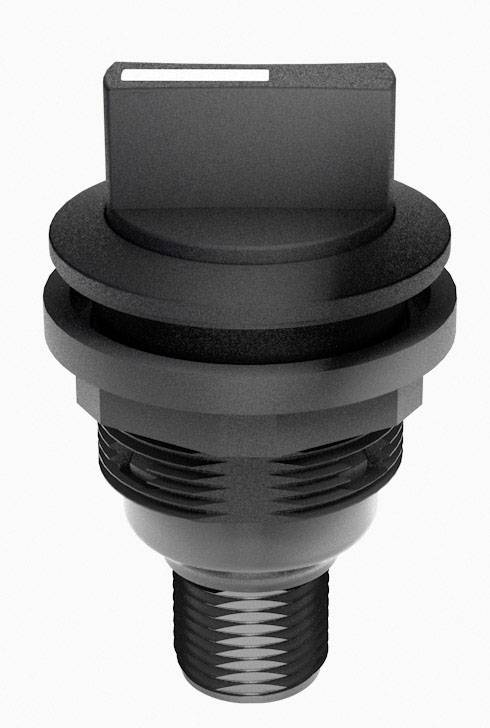

En sort metalfatning med gevind og fladt hoved, egnet til industrielle anvendelser eller maskinmontering.

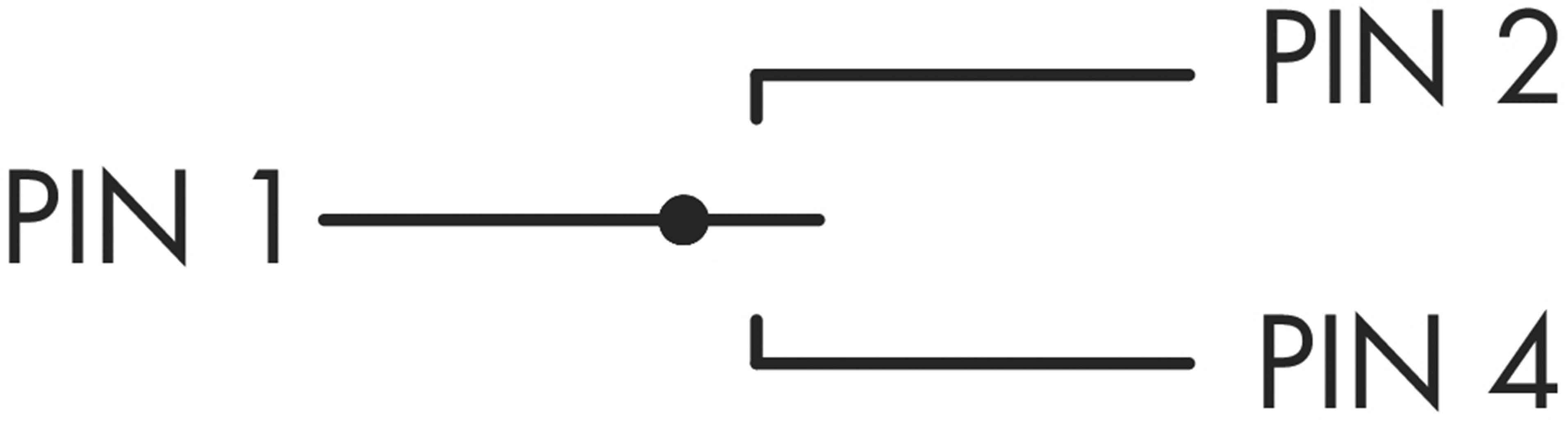

Diagram over en elektrisk kredsløbstegning. Pin 1 er forbundet med et fælles punkt, som fører til Pin 2 og Pin 4, hvilket symboliserer en fælles ledningsføring.
'PIN 1' er forbundet med 'PIN 2' eller 'PIN 4', vist ved en omskifter.

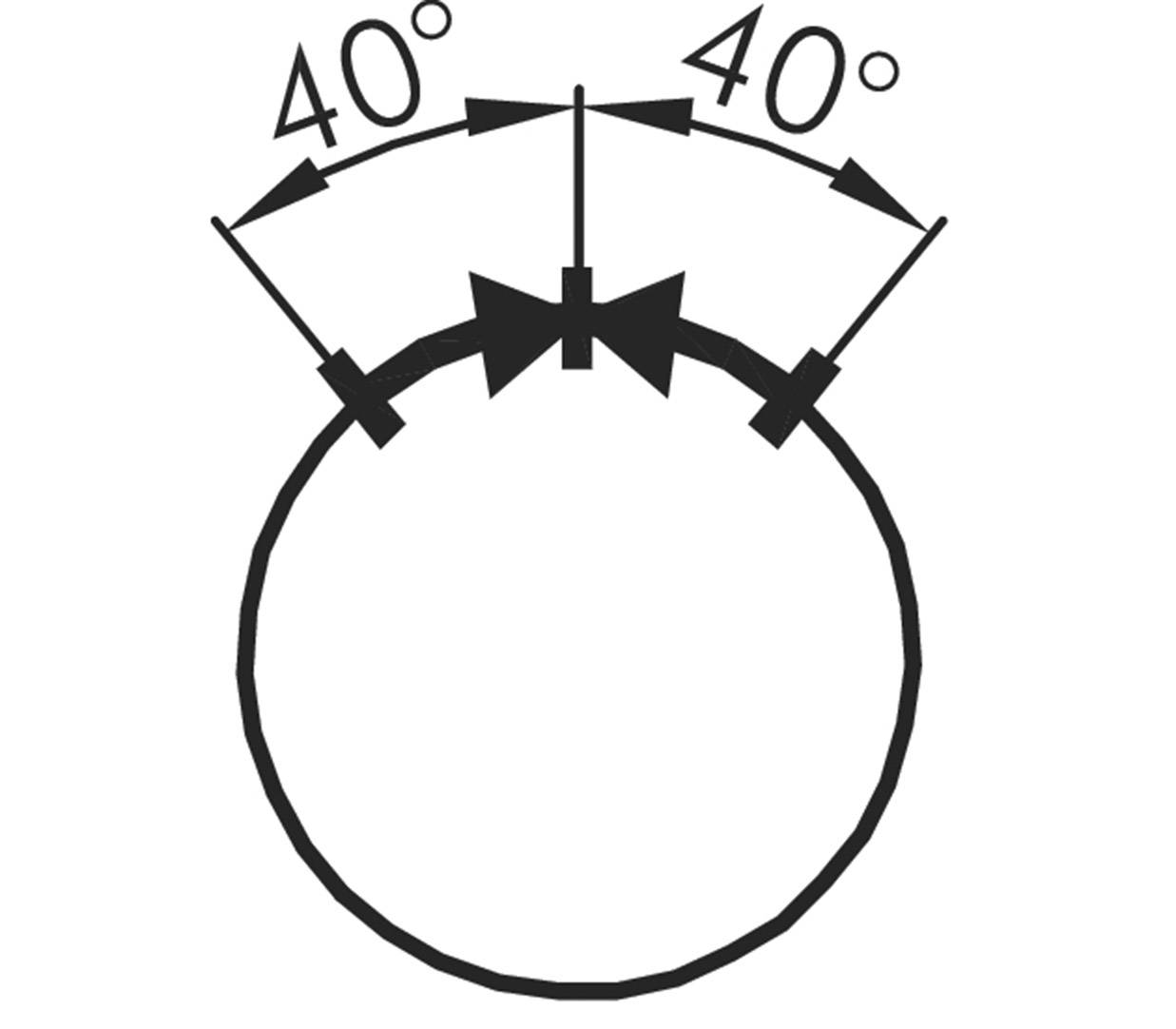

En cirkel med to indre vinkler på hver 40 grader, vist ved pile, der udgår fra cirkelranden.

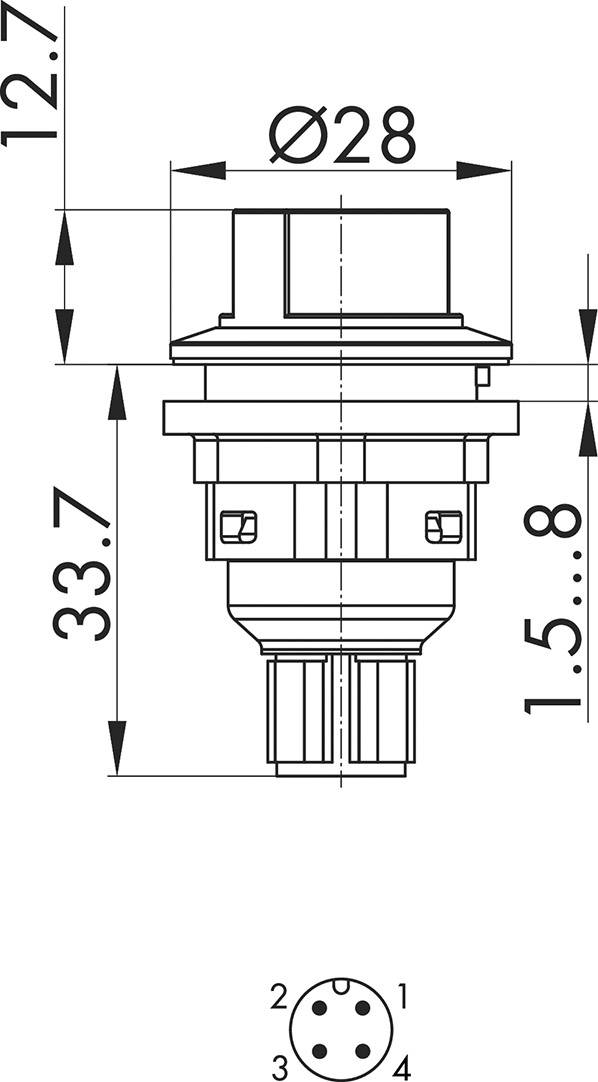

Teknisk tegning af en rund stik med en diameter på 28 mm og længdeangivelser på 12,7 mm, 33,7 mm og 1,5-8 mm. Viser pinbelægning nederst (1 til 4).

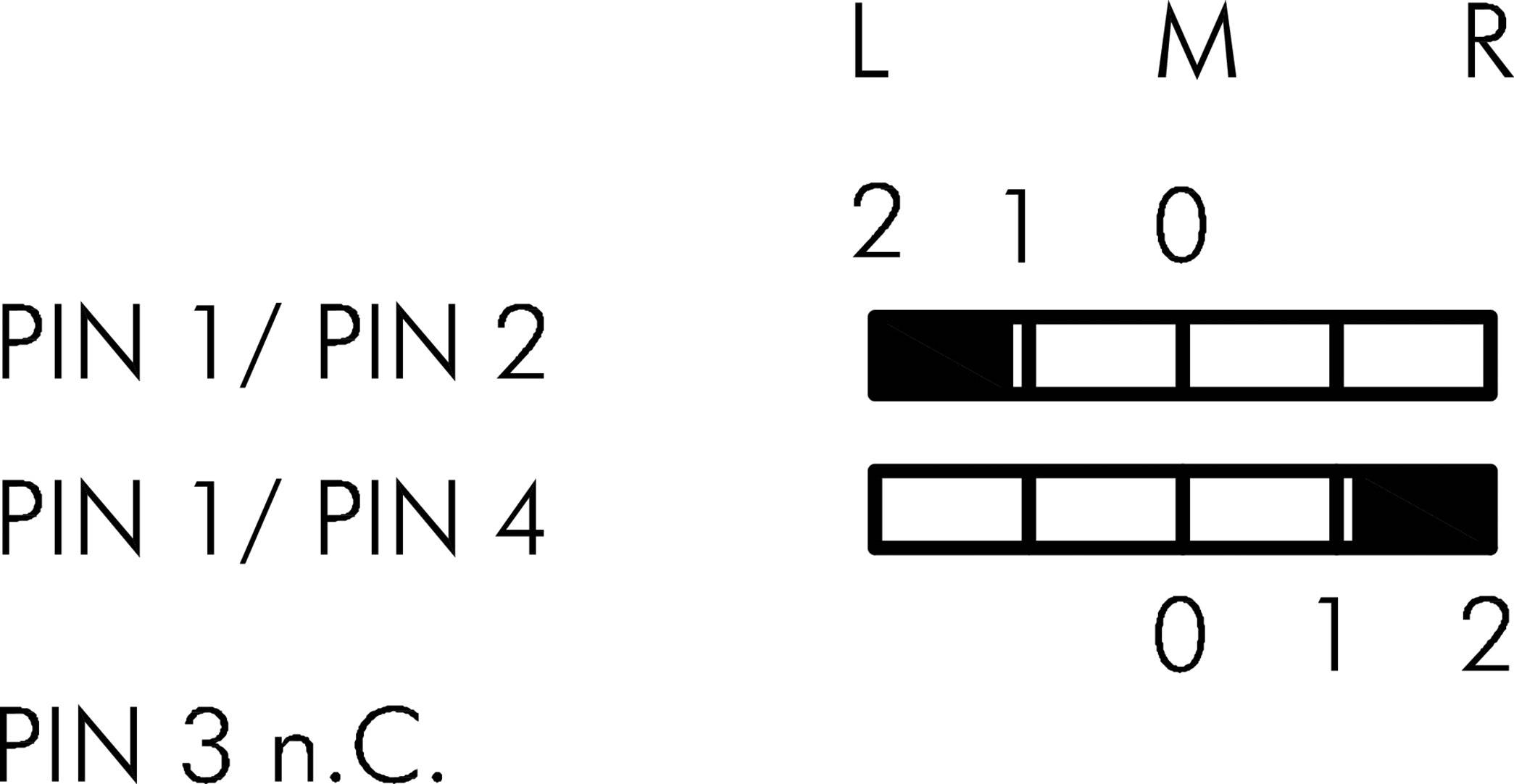

Diagram viser pinbelægning for en lydstik. Øverst: 'L', 'M', 'R', Pin 2, 1, 0. Nederst vises to kredsløb for PIN 1/2, PIN 1/4, PIN 3 ikke tilsluttet.
1/6
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Ukendt leveringstid
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
311,20 kr.
3
3% = 30,33 kr.
301,09 kr.
5
5% = 70,80 kr.
297,04 kr.
10
5% = 168,30 kr.
294,37 kr.
25
6% = 497,25 kr.
291,31 kr.
Mængderabatter varierer afhængigt af sælgeren
Antal
Total (311,20 kr. / stk.r)
311,20 kr.
prav.tax.untaxed ekskl. moms
ekskl. 55,20 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
30 dages returret
Rapporter juridiske bekymringer

Højdepunkter og detaljer

Betjener

Vigtig information

Tekniske specifikationer

  • Beskyttelsesklasse: II (beskyttelsesisolering)
  • Belysning: nej
  • Kan mærkes: nej
  • Frontramme: Sort
  • Form: rund.
Produkttype

Option key

Kontakt/Tast-specifikationer

med drejeafbryder

Belysningstype

Uden

Aktiveringstype

manuel

Drejekontakt

Producentfarve

Sort

Chassisfarve

Sort

Tilslutning

M12 stik

Funktioner

Tastende

Kontakttype

2 x sluttekontakt

Mekanisk levetid

1000000

Elektrisk levetid

1000000

Indbygning-dia.

22.3 mm

IP65

IP67

Min. Temperatur

-25 °C

Maks. temperatur

+70 °C

Koblingsspænding

50 V DC/AC

Brydestrøm (max.)

4 A

L

46.4 mm

Bredde

28 mm

H

28 mm

Indhold

1 stk

Dim.

(L x B x H) 46.4 x 28 x 28 mm

RoHS-godkendt

Ja

Type

SSWSTBII_C009
