Name: Schlegel CTL2 Kontaktelement 2 x omskifter 1 stk
Brand: Schlegel
SKU: 3863363

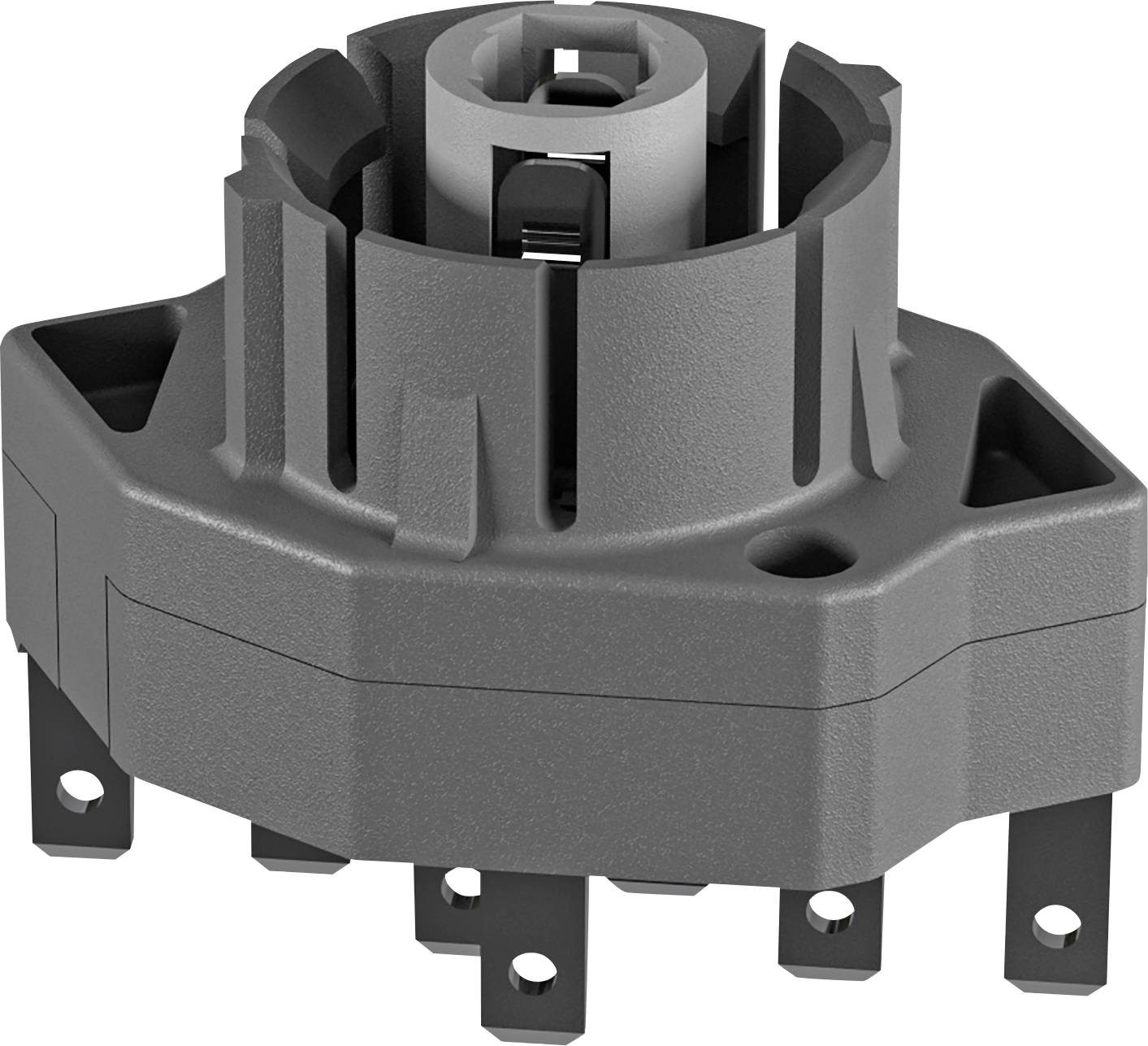

Nærbillede af et grå plastik-roteringsafbryder eller stikker-kabinet med flere metalkontakter, vist på hvid baggrund.

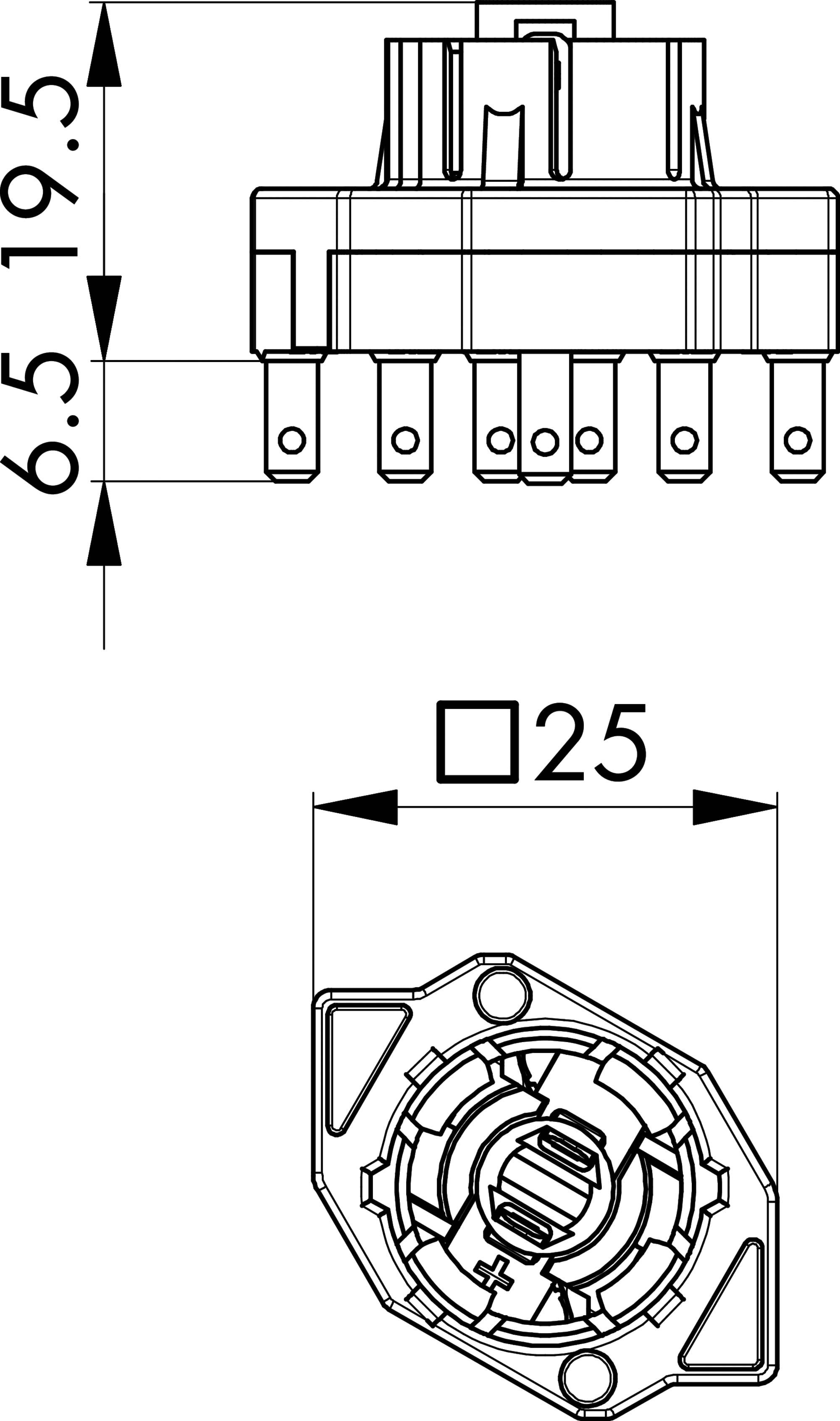

Teknisk tegning af en cirkulær elektrisk stik med 25-pins layout, der viser side- og frontalvisninger med dimensioner 19,5 og 6,5, og bredde markeret 25.

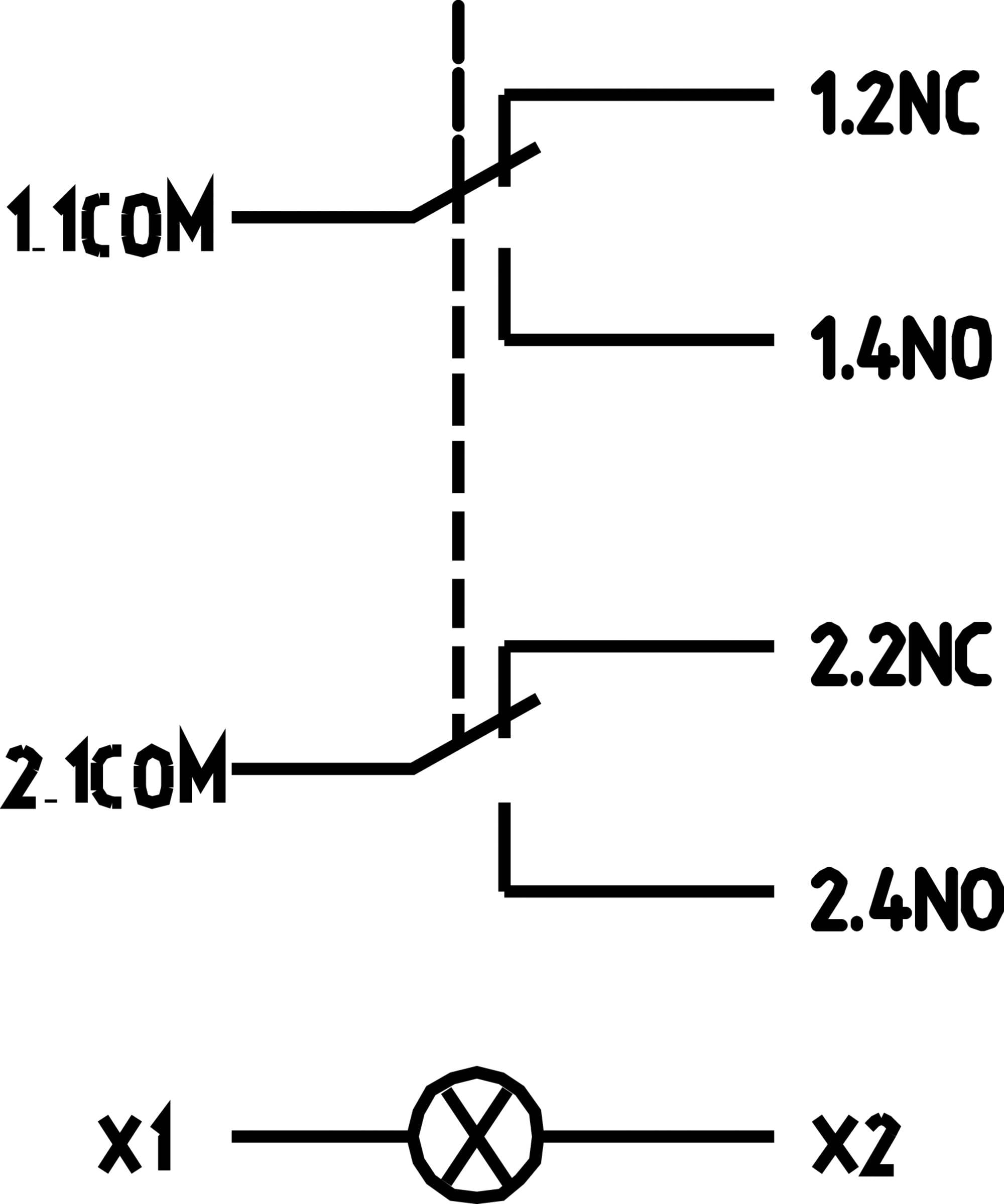

Ledningsdiagram for en dobbelt-pol switch: terminalerne 1.1 COM og 2.1 COM forbindes til 1.2 NC, 1.4 NO, 2.2 NC, 2.4 NO, med lampe X1 til X2 i bunden.

1/3

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Udgået

Rapporter juridiske bekymringer

Tekniske specifikationer

Serie: Kontaktføler CT...
Koblingsfunktion: Tastfunktion
Kapslingsklasse foran: IP00
Driftstemperatur: -30°C... 70 °C uden belysning; -30°C... 65 °C ved LED-belysning; -30°C... 55°C ved glødelampebelysning
Mekanisk levetid: 1.000.000 koblingscyklusser
Elektrisk levetid: 1.000.000 koblingscyklusser ved nominel belastning
Belysning: Ja
Lyskilde: T5,5K lampefatning
Beskyttelsesklasse: II

Produkttype: Kontaktelement

Kontakttype: 2 x omskifter

Min. Temperatur: -30 °C

Maks. temperatur: 70 °C

Mekanisk levetid: 1.000.000 koblingscyklusser

Elektrisk levetid: 1.000.000 koblingscyklusser ved nominel belastning

Indhold: 1 stk

Type: CTL2

Belysningstype: Med belysning

Dokumenter og downloads

Datablad

Datablad 3863363 Schlegel CTL2 Kontaktelement 2 x omskifter 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3863363 Schlegel CTL2 Kontaktelement 2 x omskifter 1 stk

Beskrivelse

CTL2 - Lyskontaktføler
