Schlegel BZL5_439 Kontaktelement 2 x brydekontakt, 2 x sluttekontakt 1 stk

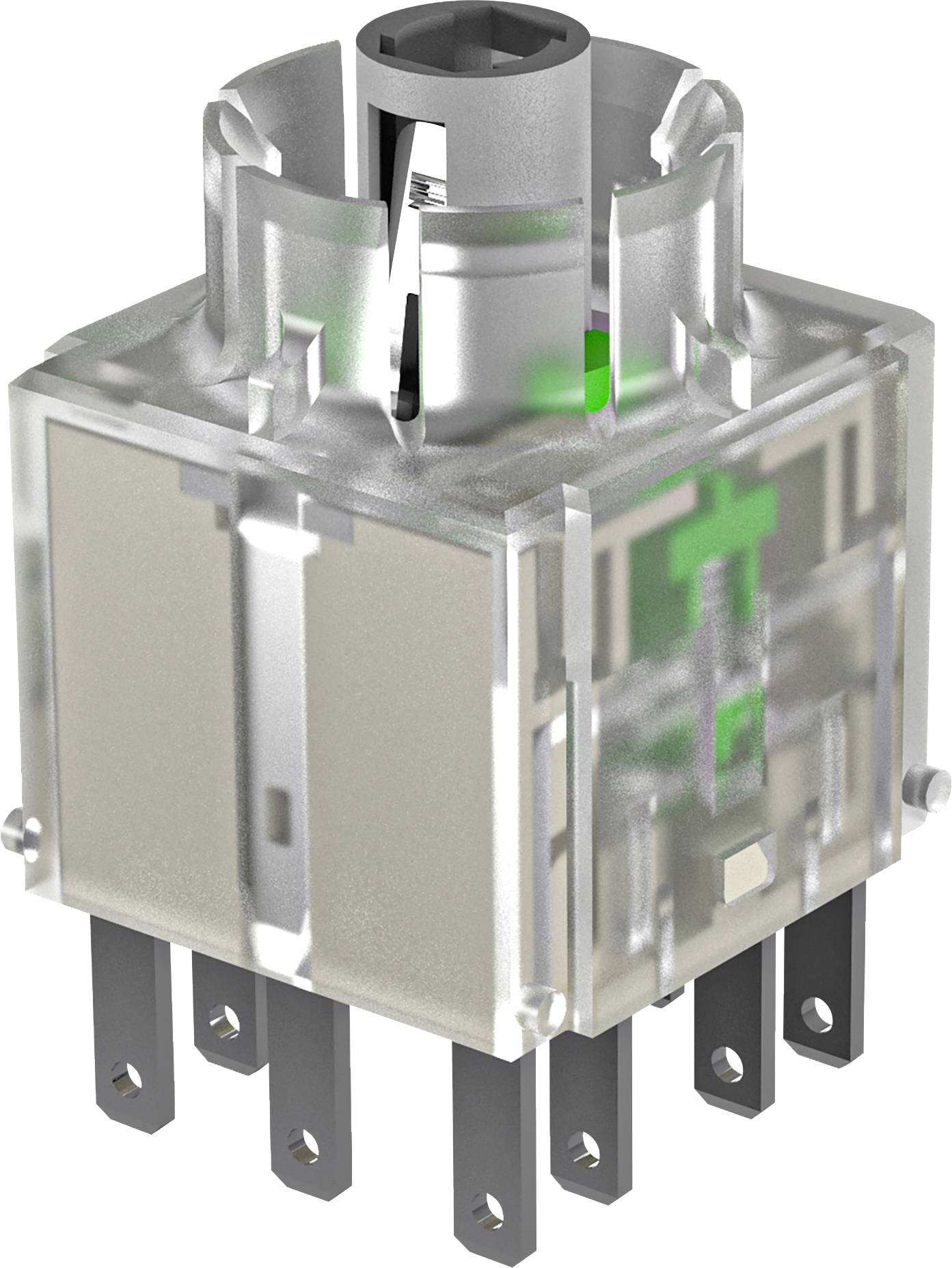

3D-rendering af en lille metalelektrisk kontakt eller relæ med transparent hus og flere terminalben.

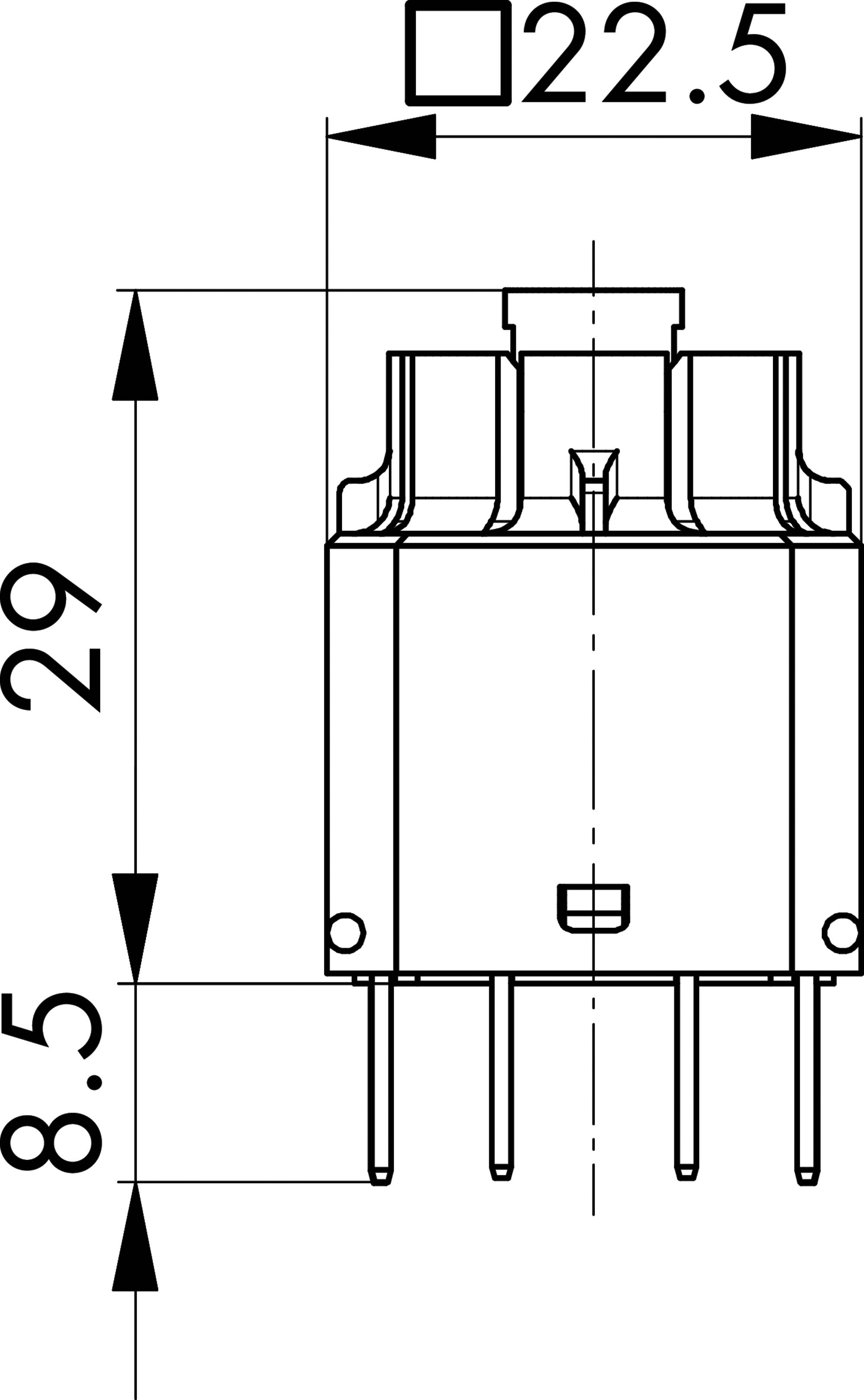

Teknisk tegning af en kvadratisk elektronisk komponentpakke, mærket 22,5 mm bred og 29 mm høj, med 8,5 mm lederlængde og flere bundben.

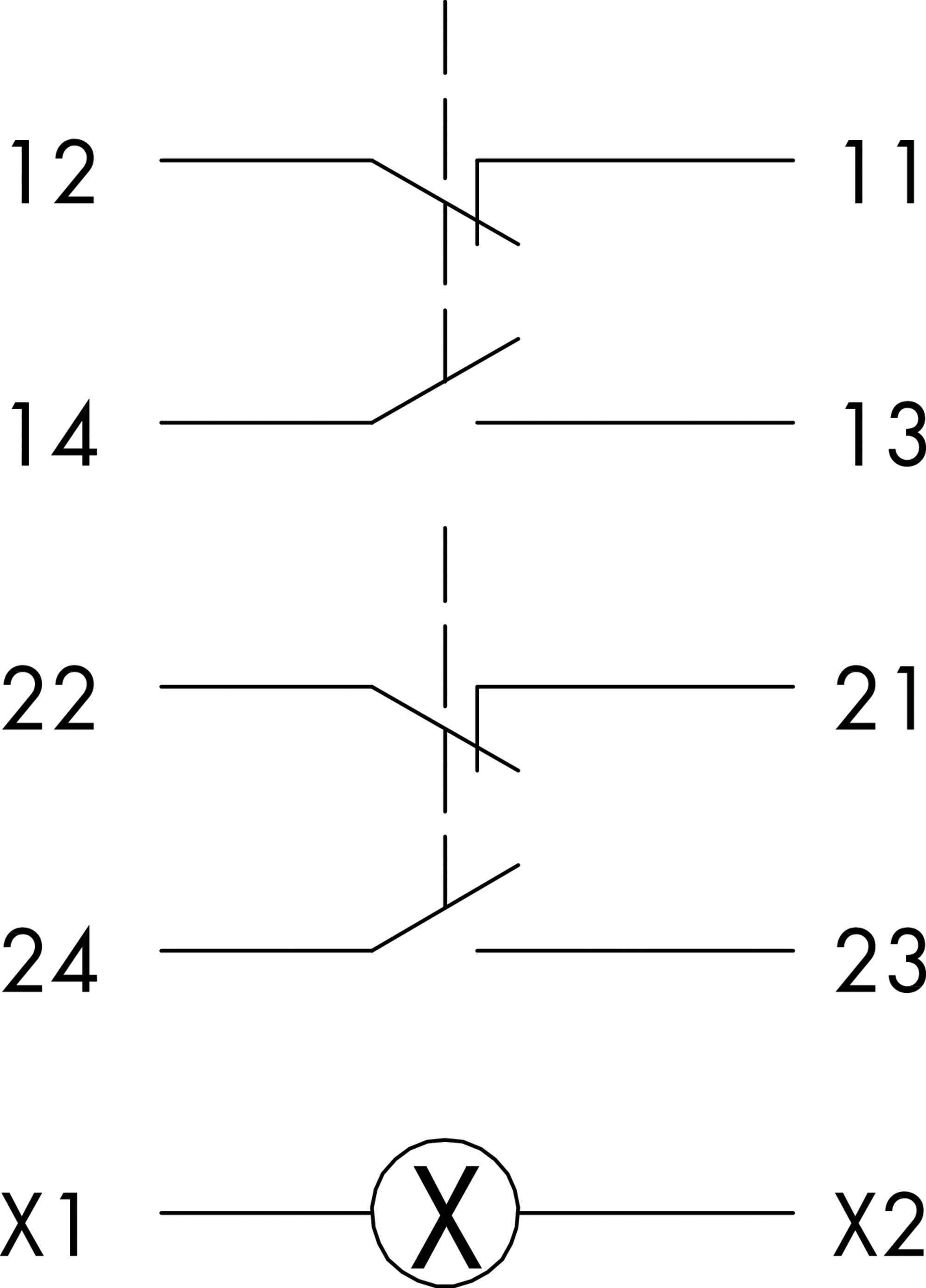

Ledningsdiagram af et relæ med fire kontaktgrupper mærket 12/11, 14/13, 22/21 og 24/23 forbundet mellem klemmer X1 og X2.

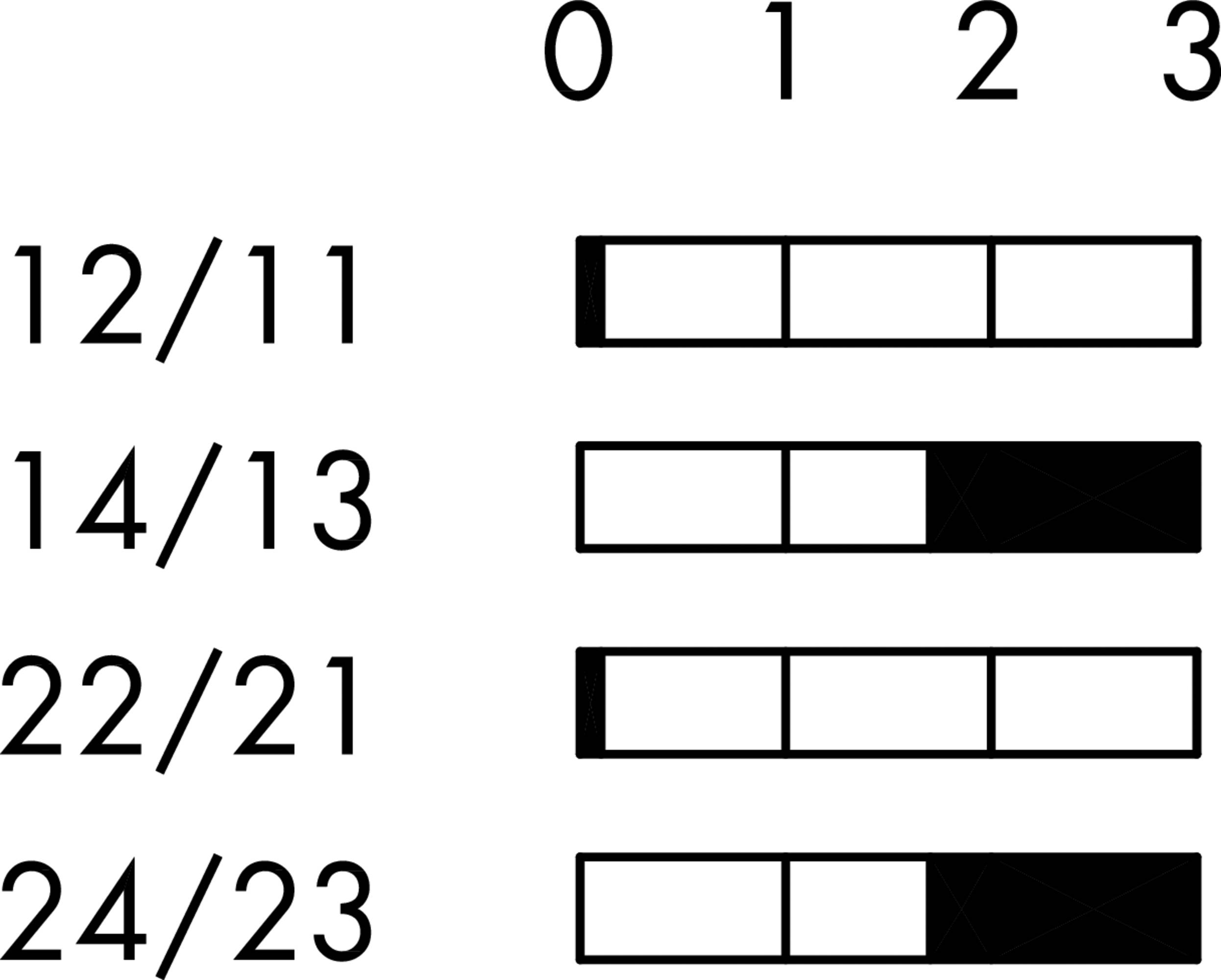

Diagram med rækker mærket 12/11, 14/13, 22/21 og 24/23 og en skala fra 0–3; søjler viser hovedsageligt 3 enheder, hvor 14/13 og 24/23 er delvist fyldt sort.
1/4
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Udgået
Rapporter juridiske bekymringer

Tekniske specifikationer

  • Serie: Kontaktføler B.._439
  • Kapslingsklasse foran: IP00
  • Driftstemperatur: -30°C... 70 °C uden belysning; -30°C... 65 °C ved LED-belysning; -30°C... 55°C ved glødelampebelysning
  • DRIFTSSPÆNDING IEC/EN 60947-5-1: 60 V/AC
  • MÆRKEDRIFTSSTRØM IEC/EN 60947-5-1: 3 A/AC INDUKTIV;5 A/DC;4 A/DC;3 A/DC; 1 A/DC
  • Mekanisk levetid: 1.000.000 koblingscyklusser
  • Belysning: Nej
  • Lyskilde: T5,5K lampefatning
Produkttype

Kontaktelement

Tilslutning

Fladstik

Kontakttype

2 x brydekontakt

2 x sluttekontakt

Min. Temperatur

-30 °C

Maks. temperatur

70 °C

Mekanisk levetid

1.000.000 koblingscyklusser

Indhold

1 stk

Type

BZL5_439

Belysningstype

Uden

Nominel spænding

60 V/AC

Dokumenter og downloads

Datablad

Datablad 3863357 Schlegel BZL5_439 Kontaktelement 2 x brydekontakt, 2 x sluttekontakt 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3863357 Schlegel BZL5_439 Kontaktelement 2 x brydekontakt, 2 x sluttekontakt 1 stk

Beskrivelse

BZL5_439 - Lyskontaktføler T5,5 K

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
