Schabus Trådløst udstødningssystem FTX 100 / FDS 100 Hvid

Komfortpakken FTX 100 med FDS 100 giver mulighed for fælles drift af et udsugningsanlæg og et rumluftafhængigt ildsted. FTX 100 overvåger udstødningstemperaturen i røgrøret ved hjælp af en temperaturføler og registrerer automatisk, om ildstedet er i brug.

Hvis ildstedet er koldt, frigives udsugningsanlægget automatisk uafhængigt af vinduesstillingen. Hvis udstødningsgassens temperatur stiger over koblingsgrænsen på 40 °C (± 5 °C), gives ildstedet forrang: Udluftningssystemet frigives kun, når vinduet er åbent. Hysterese er ca. 3 °C.

Den trådløse vinduessender overvåger vinduets stilling og sender den trådløst til FDS 100-modtageren. Således forbinder komfortpakken automatisk temperaturovervågning og vindueskontakt til en komfortabel udstødningssystem.

Testet FDS 100 udstødningssystem
Det trådløse udstødningssystem FDS 100, som er indeholdt i komfortpakken, er TÜV-testet og har den generelle godkendelse inden for opbygning (ü-tegn) Z-85.2-11. Tilladelsen vedrører FDS 100 udstødningsstyring, ikke hele komfortpakken FTX 100 / FDS 100.

Tag din skorstensfejer med i din planlægning før montering, så intet står i vejen for en aftagelse. Der er betydelige regionale forskelle, som elektroindustrien Schabus ikke har nogen indflydelse på.

Sådan fungerer komfortpakken

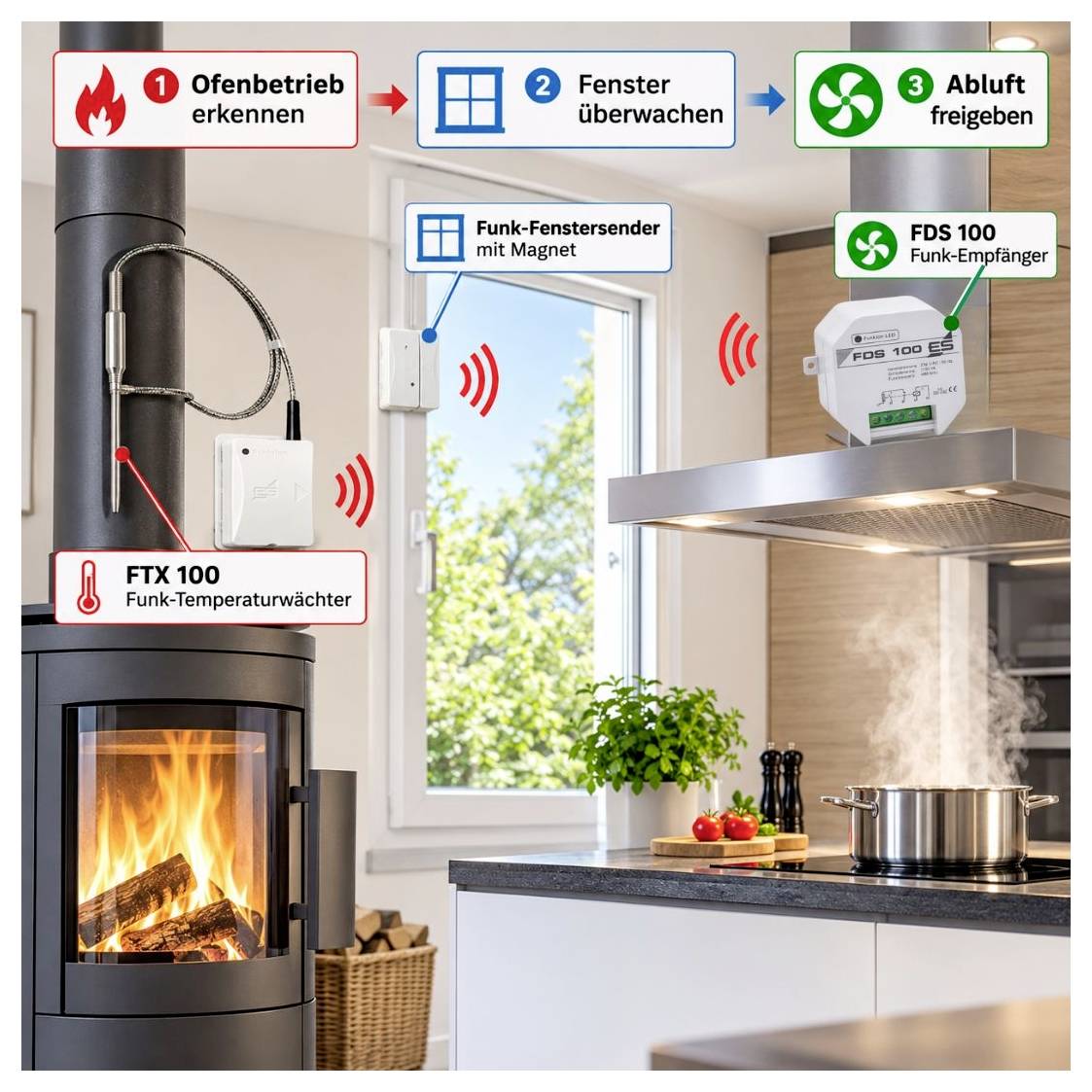

FTX 100 komfortpakken overvåger automatisk to afgørende betingelser: Ildstedet og vinduets stilling. Herved gøres udsugningsanlægget kun afhængigt af vindueskontakt, når ildstedet faktisk er i drift.

Se også ovndriften
Temperaturføleren på FTX 100 monteres på røgrøret og overvåger kontinuerligt udstødningstemperaturen. Stiger temperaturen over skiftetærsklen på 40 °C (± 5 °C), registrerer FTX 100 automatisk, at ildstedet er i brug.

Overvåg et vindue
For Varme ildsteder er vinduets position relevant. FDS 100 trådløs vinduessender registrerer, om vinduet er åbent eller lukket, og sender tilstanden trådløst til FDS 100 modtageren.

Frigiv iv returluft
Hvis ildstedet er i brug, frigives udsugningsanlægget kun, når vinduet er åbent. Ved lukket vindue forhindrer FDS 100 frigivelse af udsugningsanlægget.

Mere komfort ved brændt ildsted

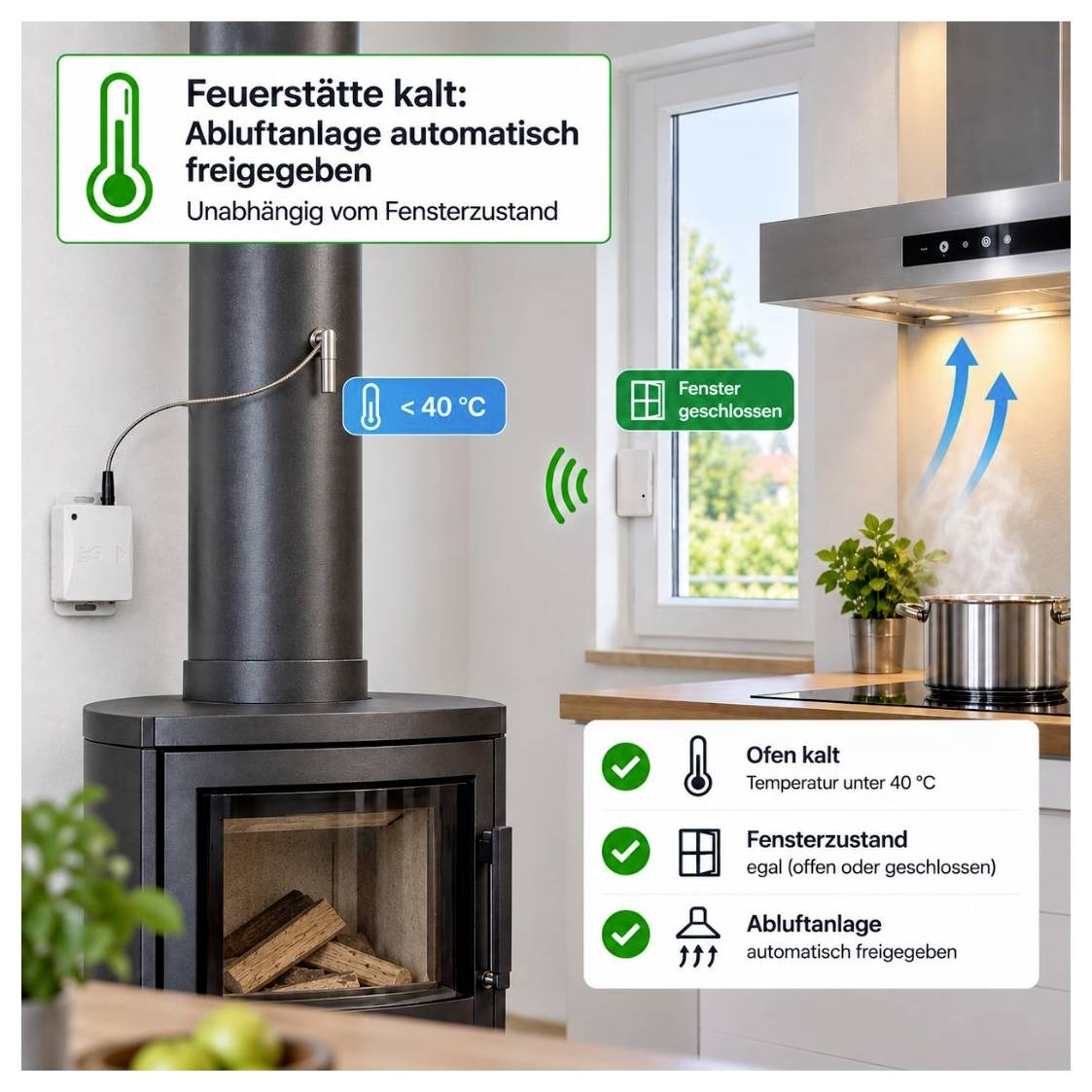

Komfortpakken har en særlig fordel, når ovnen ikke er i brug: Hvis udstødningstemperaturen ligger under skiftetærsklen, frigives udsugningsanlægget uafhængigt af vinduespositionen. Vinduet skal altså ikke åbnes ekstra til den normale drift af emhætten.

Kort sagt:
Ildsted kold → udsugningsanlæg frit
Ildsted varm → udstødningssystem kun ved åbent vindue

Dine fordele med FTX 100 komfortpakken
Mere komfort - uden at give afkald på sikkerhed

FTX 100 komfortpakken kombinerer automatisk registrering af ovndriften med den gennemprøvede trådløse vinduesovervågning af FDS 100. På den måde skal vinduet kun være åbent, når ildstedet rent faktisk er i brug.

Helt automatisk ovnregistrering
FTX 100 overvåger udstødningstemperaturen direkte i røgrøret og registrerer selv, om ildstedet er i brug.

Så er der ikke noget unødigt vinduesåbner
Når forbrændingen er brændt, frigives udsugningsanlægget automatisk - uanset om vinduet er åbent eller lukket.

Sikker drift ved Varme ildsteder
Hvis udstødningens temperatur stiger til over 40 °C (± 5 °C), foretrækkes ildstedet. Udsugningsanlægget frigives derefter kun, når vinduet er åbent.

Trådløs vinduesovervågning som garanti
Vinduessender og modtager kommunikerer via trådløs 868 MHz. Derved er en kabelforbindelse mellem vinduet og udsugningsanlægget ikke nødvendig.

Vi har en komfortpakke, der er programmeret fra fabrikken
De trådløse komponenter er allerede afstemt efter hinanden og er programmeret.

På bedste måde FDS 100 udstødningsstyring
Det i sættet medfølgende FDS 100 trådløst udstødningssystem er TÜV-godkendt og har en generel tilsynsmæssig godkendelse Z-85.2-11. Tilladelsen vedrører FDS 100 udstødningsstyring, ikke den komplette FTX 100 komfortpakke.

Som også er egnet til muldblæsere
FDS 100 kan også anvendes til sikring af tilsvarende luftsystemer med muldblæsere.

Åbn kun vinduet, når det virkelig er nødvendigt:
Hvis ildstedet er koldt, kan udsugningsanlægget også anvendes, når vinduet er lukket. Først ved varmt ildsted bliver vinduesovervågningen sikkerhedsrelevant.

Montering og installation

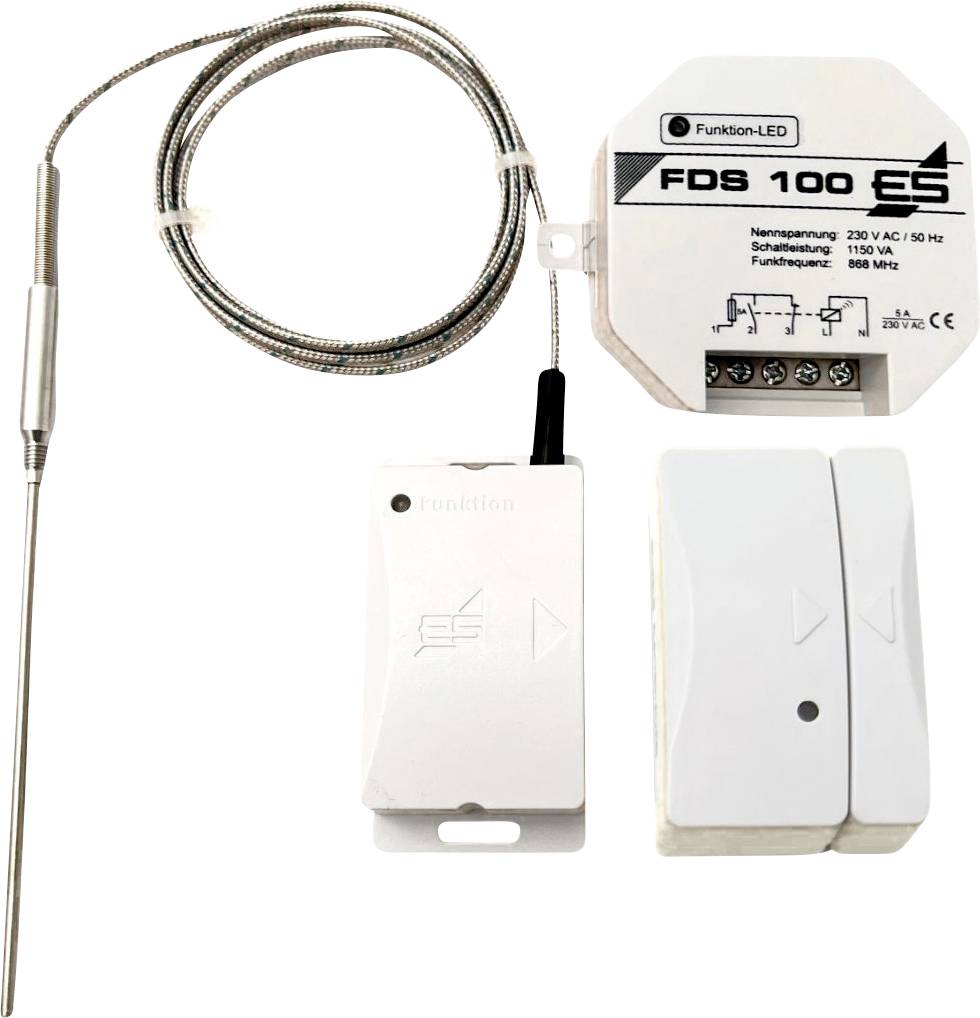

FTX 100 komfortpakken består af tre funktionelle komponenter: Temperaturovervågningen FTX 100 på røgrør, den trådløse vinduessender på vinduet samt FDS 100 den trådløse modtager på udsugningsanlægget. Den trådløse overførsel mellem komponenterne reducerer behovet for kabelføringer i rummet.

FTX 100 - temperatursensor på røgrøret

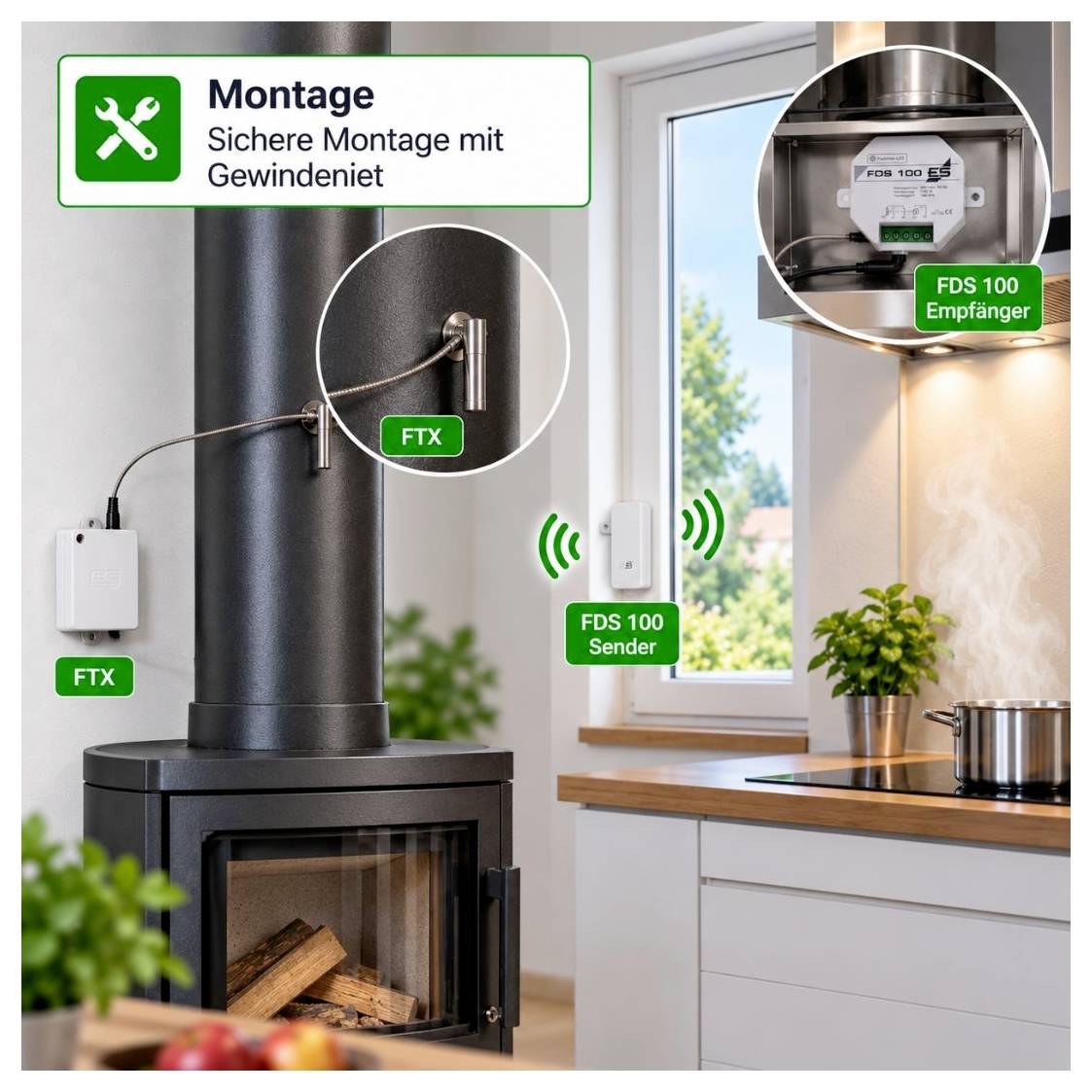

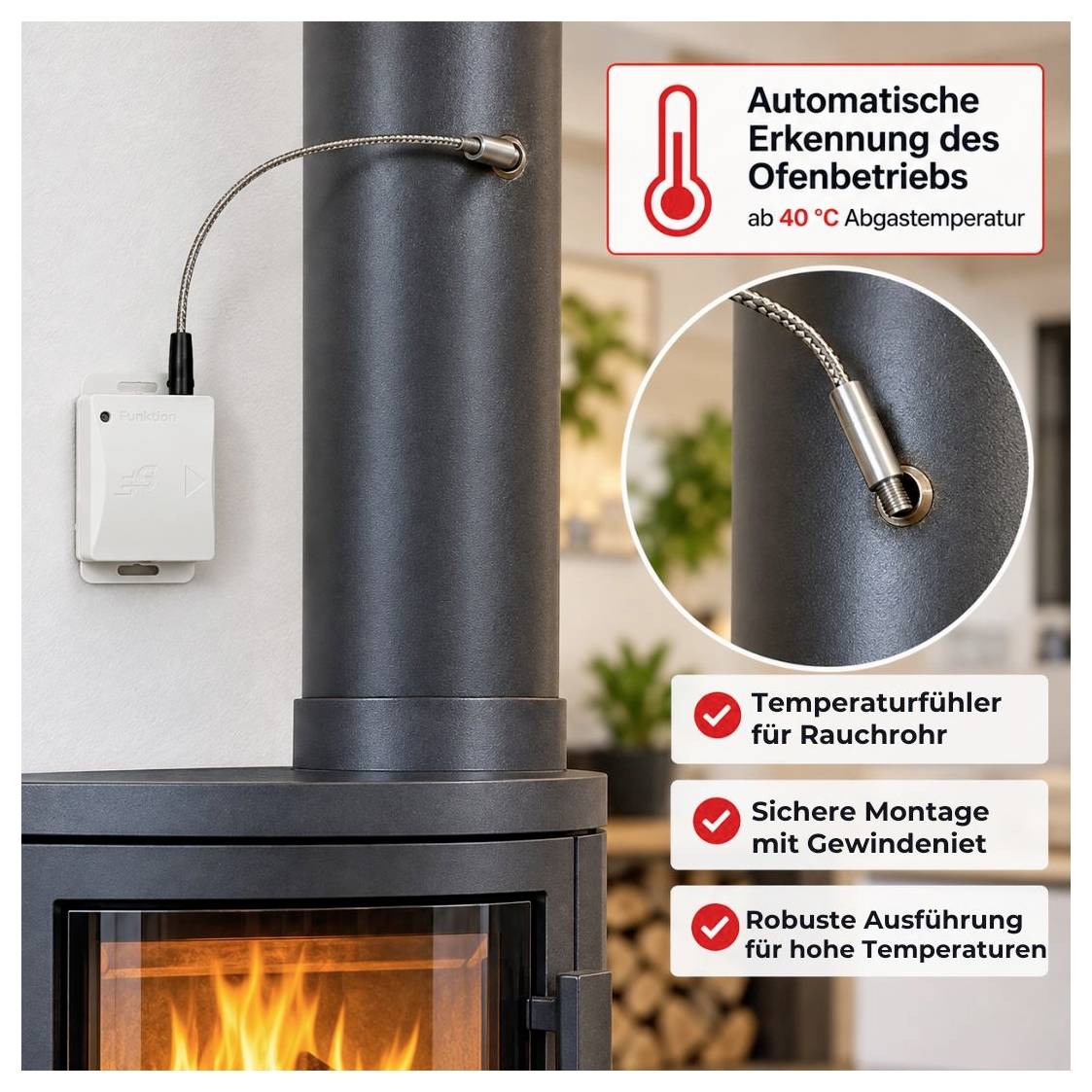

Temperaturføleren på FTX 100 monteres direkte på ildstedets røgsør. Dertil sættes en gevindied M5 i røgrøret, og temperaturføleren skrues derefter forsigtigt ind. FTX 100 senderen fastgøres uden for det umiddelbare varmeområde; den maksimale omgivende temperatur på senderen må ikke overstige 50 °C.

Føleren måler umiddelbart udstødningstemperaturen og muliggør automatisk registrering af ovndriften. Her er monteringsvideoen dertil

FDS 100 – overvåg vinduesstilling
Den trådløse vinduessender og den tilhørende magnet monteres på vinduet. Med de medfølgende afstandsplader kan forskellige højder mellem vinduesrammer og rammer udlignes.

Med lukket vindue må sendere og magneter højst være 3 mm fra hinanden. Ved åbning eller vipning af vinduet skal der opnås en afstand på mindst 20 mm, så vinduestilstanden kan detekteres pålideligt.

Den faktiske vinduesåbning, der er nødvendig for at skabe en tilstrækkelig luft, er uafhængig af dette og skal bestemmes ud fra udluftningseffekten og vinduesstørrelsen.

FDS 100 – modtager på udsugningsanlægget
FDS 100 den trådløse modtager integreres elektrisk i udluftningsstyringen og frigiver udsugningsanlægget afhængigt af de modtagne signaler eller spærrer det.

Modtageren arbejder med 230 V~ og har en potentialfri relækontakt med en maksimal koblingseffekt på 1150 W/5 A. den trådløse rækkevidde er op til 20 m i åbent terræn og er beregnet til anvendelse inden for et rum.

Vigtigt: Modtageren må ikke afskærmes fuldstændigt med metal, da dette kan påvirke den trådløse forbindelse.

Installation af elektrikere
Vigtig monteringsanvisning
Elektrisk tilslutning og ibrugtagning af FDS 100 må kun ske af en uddannet elektriker.
Se den medfølgende driftsvejledning ved montering, tilslutning, beregning af spaltninger og ibrugtagning.

Overensstemmelse med driftsanvisning
FTX-radioens sender må kun bruges med en enkelt ovn.

Det er ikke teknisk muligt at anvende flere brandsteder samtidigt, da der ikke kan garanteres sikker drift.
