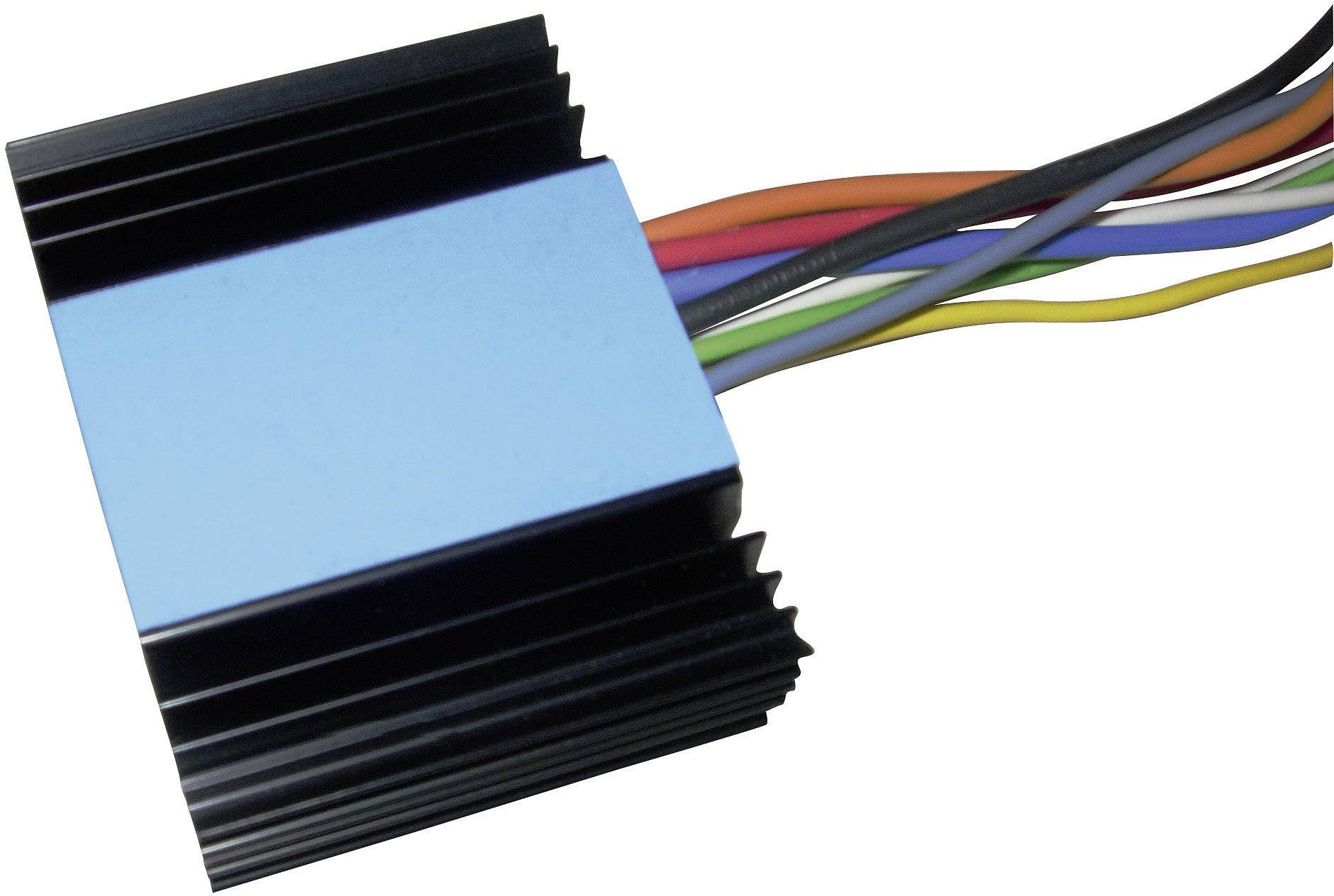

QuickCool QC-PC-CO-CH1 Peltier-styreenhed 12 V, 24 V 20 A (L x B x H) 65 x 50 x 20 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Peltier-styreenhed
Nominel spænding
12 V
24 V
Maks. strøm
20 A
Type
QC-PC-C01C
L
65 mm
Højdepunkter og detaljer
Peltier-styreenhed 12 V
- Temperaturområde: -40°C til +100°C
- Følsomhed: 0,1 °C
- Nøjagtighed ± 1 K.
Tekniske specifikationer
- Forsyningsspænding 12….24VDC/<45mA
- Separat driverspænding 3…48VDC
- Maksimal Peltier-strøm 20A
- Interface til display: 3,5 mm stereo-jack
- Temperaturområde: -40°C til +100°C
- Følsomhed: 0,1 °C
- Nøjagtighed ± 1 K.
- P-regulatorkarakteristik
- Regelparameter for varmeområde og køleområde kan indstilles separat
- Maksimal indstillingsværdi kan indstilles
- Minimal indstillingsværdi kan indstilles
- Max. Udgangsydelse kan indstilles
- Minimal udgangseffekt kan indstilles
- Registrering af sensorbrud (displayvisning: NP) og kortslutning (displayvisning: PSC)
- RoHS-konform
- Produkttype
Peltier-styreenhed
- Type
QC-PC-C01C
- Nominel spænding
12 V
24 V
- Maks. strøm
20 A
- L
65 mm
- Bredde
50 mm
- H
20 mm
- Dim.
(L x B x H) 65 x 50 x 20 mm
- RoHS-godkendt
Ja
- Nominel spænding (detaljer)
12 V
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3061914 QuickCool QC-PC-CO-CH1 Peltier-styreenhed 12 V, 24 V 20 A (L x B x H) 65 x 50 x 20 mm
Beskrivelse
Peltier-styreenheden QC-PC-CO-CH1 er udviklet til at styre Peltier-elementer. Controlleren overtager styringen af temperaturen med en temperieropbygning.
Reguleringens temperaturområde omfatter -40°C til +100°C, hvor regulatoren automatisk styrer Peltier-elementet, så der opvarmes eller køles, der svarer til kravene.
Reguleringsparametrene kan programmeres. Via et interface kan displayet QC-PC-DCH1 tilsluttes. Displayet bruges til visning af aktuelle reguleringsdata og til programmering af reguleringsparametre.
Temperaturangivelsen foretages enten via et eksternt potentiometer (medfølger) eller en programmerbar fixværdi.
Apparatet skal integreres i et kredsløb. Der er ikke tale om et plug & play-apparat.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Reguleringens temperaturområde omfatter -40°C til +100°C, hvor regulatoren automatisk styrer Peltier-elementet, så der opvarmes eller køles, der svarer til kravene.
Reguleringsparametrene kan programmeres. Via et interface kan displayet QC-PC-DCH1 tilsluttes. Displayet bruges til visning af aktuelle reguleringsdata og til programmering af reguleringsparametre.
Temperaturangivelsen foretages enten via et eksternt potentiometer (medfølger) eller en programmerbar fixværdi.
Apparatet skal integreres i et kredsløb. Der er ikke tale om et plug & play-apparat.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- Potentiometer til angivelse af nominel værdi.
