- Produkttype
- Peltier-element31HighTech Peltier-element27Peltier-styreenhed1
- Pris
- Varemærke
- QuickCool47TRU COMPONENTS12
- Maks. strøm
- 1.2 A21.8 A12.1 A12.5 A12.8 A43 A23.5 A23.7 A43.9 A54 A24.1 A24.2 A14.3 A14.4 A15 A16 A46.4 A16.5 A78 A18.5 A88.7 A312 A115 A3
- Nominel spænding
- 1.9 V42.1 V23.5 V23.6 V13.8 V13.9 V14.2 V16.8 V17.6 V38 V28.1 V38.6 V311.2 V112 V/DC114.3 V214.4 V514.5 V214.5 V/DC114.6 V115 V115.4 V/DC815.5 V516 V119.5 V124 V/DC127.4 V129.5 V354.8 V1
- Varmeeffekt (max.)
- 1.5 W11.6 W13.20 W13.91 W14 W14.7 W14.9 W15.82 W18.5 W19.5 W29.77 W113.3 W116.7 W117.1 W117.6 W117.8 W118.1 W119.3 W120.2 W121.4 W123.8 W125.7 W126 W229.6 W130.9 W133.4 W234.5 W235 W135.1 W135.3 W140 W140.7 W144.7 W151.4 W153 W155.2 W556.5 W164 W165 W171.3 W272 W295 W1106 W1110 W1140 W1180 W1270 W1
- Temperaturdifference (max.)
- Certificeringer
- Ofte søgte kategorier:
Peltier-element
59 ResultaterDetails | Pris | Tilgængelighed | Nominel spænding | Temperaturdifference (max.) | Varmeeffekt (max.) | Maks. strøm | Certificeringer | |
|---|---|---|---|---|---|---|---|---|
 Lignende billede Artikelnr:1565767 EAN:4016139219417 Artikelnummer: Artikelnr:1389165 inkl. moms 439 stk. på lager Levering tors. 5. nov.. | 15.4 V/DC | 67 °C | 33.4 W | 3.9 A | - | |||
 Lignende billede Artikelnr:1569030 EAN:4016139252049 Artikelnummer: Artikelnr:1389166 inkl. moms 670 stk. på lager Levering tors. 5. nov.. | 15.4 V/DC | 67 °C | 33.4 W | 4 A | - | |||
 Lignende billede Artikelnr:3219620 EAN:2050010680158 Artikelnummer: Artikelnr:QC-127-1.4-6.0VMS inkl. moms 7 stk. på lager Levering tors. 5. nov.. | 15.5 V | 72 K | 53 W | 6 A | - | |||
 Lignende billede Artikelnr:3219627 EAN:2050010680226 Artikelnummer: Artikelnr:QC-18-0.6-1.2V inkl. moms 2 stk. på lager Levering tors. 5. nov.. | 2.1 V | 72 K | 1.5 W | 1.2 A | - | |||
 Lignende billede Artikelnr:3219647 EAN:2050010680424 Artikelnummer: Artikelnr:QC-71-1.4-9.0VM inkl. moms 10 stk. på lager Levering tors. 5. nov.. | 14.4 V | 71 K | 55.2 W | 6.5 A | - | |||
 Lignende billede Artikelnr:1565768 EAN:4016139219424 Artikelnummer: Artikelnr:1389167 inkl. moms 1428 stk. på lager Levering tors. 5. nov.. | 15.4 V/DC | 67 °C | 72 W | 8.5 A | - | |||

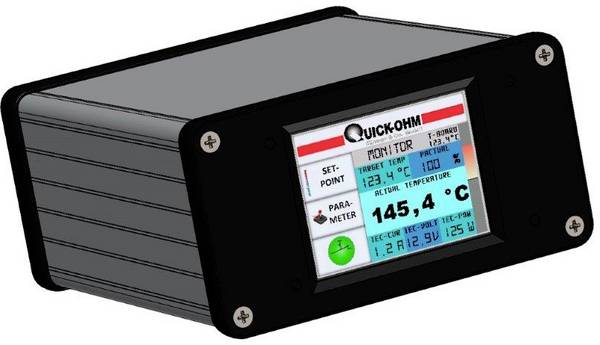

Artikelnr:2369309 EAN:2050006639641 Artikelnummer: Artikelnr:QC-PC-PID-01 inkl. moms 6 stk. på lager Levering tors. 5. nov.. | 12 V/DC, 24 V/DC | - | - | 8 A | - | |||
 Lignende billede Artikelnr:1569029 EAN:4016139252032 Artikelnummer: Artikelnr:1569029 inkl. moms 1509 stk. på lager Levering tors. 5. nov.. | 15.4 V/DC | 67 °C | 25.7 W | 3 A | - | |||
Artikelnr:2237010 EAN:2050006481677 Artikelnummer: Artikelnr:QC-31-1.4-8.5AS inkl. moms Ukendt leveringstid | 3.5 V | 71 K | 17.8 W | 8.7 A | - | |||
 Lignende billede Artikelnr:1569028 EAN:4016139252025 Artikelnummer: Artikelnr:1569028 inkl. moms 207 stk. på lager Levering tors. 5. nov.. | 15.4 V/DC | 67 °C | 18.1 W | 2.1 A | - | |||
 Lignende billede Artikelnr:3219644 EAN:2050010680394 Artikelnummer: Artikelnr:QC-71-1.4-3.7VM inkl. moms Ukendt leveringstid | 8.6 V | 73 K | 19.3 W | 3.7 A | - | |||
 Lignende billede Artikelnr:3219618 EAN:2050010680134 Artikelnummer: Artikelnr:QC-127-1.0-3.9VM inkl. moms Ukendt leveringstid | 15.5 V | 71 K | 34.5 W | 3.9 A | - | |||
Artikelnr:2237007 EAN:2050006481646 Artikelnummer: Artikelnr:QC-17-1.4-3.7AS inkl. moms Levering ons. 11. nov.. | 1.9 V | 72 K | 4.7 W | 4.1 A | - | |||
 Lignende billede Artikelnr:1572742 EAN:4016139282435 Artikelnummer: Artikelnr:1389170 inkl. moms 222 stk. på lager Levering tors. 5. nov.. | 14.5 V/DC | 68 °C | 106 W | 12 A | - | |||
 Lignende billede Artikelnr:3219629 EAN:2050010680240 Artikelnummer: Artikelnr:QC-241-1.4-8.5VM inkl. moms 9 stk. på lager Levering tors. 5. nov.. | 29.5 V | 71 K | 140 W | 8.5 A | - | |||
 Lignende billede Artikelnr:3219641 EAN:2050010680363 Artikelnummer: Artikelnr:QC-63-1.4-6.0VM inkl. moms 1 stk. på lager Levering tors. 5. nov.. | 7.6 V | 72 K | 26 W | 6 A | - | |||
 Lignende billede Artikelnr:3219619 EAN:2050010680141 Artikelnummer: Artikelnr:QC-127-1.4-3.7VMS inkl. moms 27 stk. på lager Levering tors. 5. nov.. | 15.5 V | 73 K | 34.5 W | 3.7 A | - | |||
Artikelnr:2236976 EAN:2050006479339 Artikelnummer: Artikelnr:QC-31-1.0-2.5AS inkl. moms 7 stk. på lager Levering tors. 5. nov.. | 3.5 V | 72 K | 5.82 W | 2.8 A | - | |||
Artikelnr:2236989 EAN:2050006479469 Artikelnummer: Artikelnr:QC-63-1.0-3.9AS inkl. moms 3 stk. på lager Levering tors. 5. nov.. | 6.8 V | 71 K | 17.6 W | 4 A | - | |||
 Lignende billede Artikelnr:3219646 EAN:2050010680417 Artikelnummer: Artikelnr:QC-71-1.4-8.5VM inkl. moms 8 stk. på lager Levering tors. 5. nov.. | 8.6 V | 71 K | 40 W | 8.5 A | - | |||
 Lignende billede Artikelnr:3219626 EAN:2050010680219 Artikelnummer: Artikelnr:QC-17-1.4-8.5VMS inkl. moms 13 stk. på lager Levering tors. 5. nov.. | 2.1 V | 71 K | 9.5 W | 8.5 A | - | |||
 Lignende billede Artikelnr:2236981 EAN:2050006479384 Artikelnummer: Artikelnr:QC-127-1.4-6.0AS inkl. moms 47 stk. på lager Levering tors. 5. nov.. | 14.4 V | 71 K | 55.2 W | 6.5 A | - | |||
 Lignende billede Artikelnr:2237003 EAN:2050006481608 Artikelnummer: Artikelnr:QC-127-1.0-2.5AS inkl. moms 2 stk. på lager Levering tors. 5. nov.. | 14.5 V | 72 K | 23.8 W | 2.8 A | - | |||
Artikelnr:2237002 EAN:2050006481592 Artikelnummer: Artikelnr:QC-17-1.4-8.5AS 95,00 kr. inkl. moms 3 stk. på lager Levering tors. 5. nov.. | 1.9 V | 71 K | 9.77 W | 8.7 A | - | |||
 Lignende billede Artikelnr:3219617 EAN:2050010680127 Artikelnummer: Artikelnr:2QC-127-63-6.5VMS inkl. moms 1 stk. på lager Levering tors. 5. nov.. | 16 V | 82 K | 35 W | 6.5 A | - | |||
 Lignende billede Artikelnr:3219621 EAN:2050010680165 Artikelnummer: Artikelnr:QC-127-1.4-8.5VMD inkl. moms 14 stk. på lager Levering tors. 5. nov.. | 15.5 V | 71 K | 72 W | 8.5 A | - | |||
Artikelnr:2236995 EAN:2050006481523 Artikelnummer: Artikelnr:QC-71-1.4-8.5AS inkl. moms 4 stk. på lager Levering tors. 5. nov.. | 8 V | 71 K | 40.7 W | 8.7 A | - | |||
Artikelnr:2237016 EAN:2050006481738 Artikelnummer: Artikelnr:QC-71-1.4-6.0AS inkl. moms I øjeblikket ikke tilgængelig | 8.1 V | 71 K | 30.9 W | 6.5 A | - | |||
 Lignende billede Artikelnr:3219642 EAN:2050010680370 Artikelnummer: Artikelnr:QC-63-1.4-8.5VM inkl. moms Ukendt leveringstid | 7.6 V | 71 K | 35.3 W | 8.5 A | - | |||

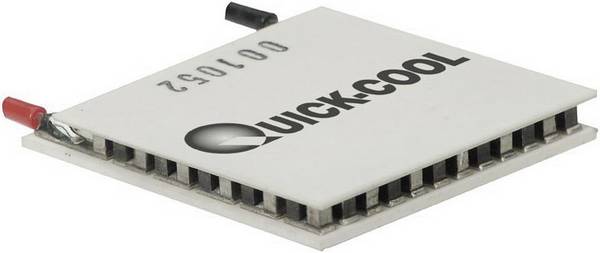

 Lignende billede Artikelnr:3219639 EAN:2050010680349 Artikelnummer: Artikelnr:QC-63-1.0-3.9VM inkl. moms Ukendt leveringstid | 7.6 V | 71 K | 17.1 W | 3.9 A | - | |||
 Lignende billede Artikelnr:3219625 EAN:2050010680202 Artikelnummer: Artikelnr:QC-17-1.0-3.9VM inkl. moms Ukendt leveringstid | 1.9 V | 71 K | 4.9 W | 3.9 A | - | |||
 Lignende billede Artikelnr:189192 EAN:2050000768958 Artikelnummer: Artikelnr:QC-35-1.4-3.7M 119,00 kr. inkl. moms 9 stk. på lager Levering tors. 5. nov.. | 4.2 V | 71 K | 9.5 W | 3.7 A | RoHS | |||
 Lignende billede Artikelnr:3219638 EAN:2050010680332 Artikelnummer: Artikelnr:QC-450-0.8-3.0VM inkl. moms 6 stk. på lager Levering tors. 5. nov.. | 54.8 V | 70 K | 95 W | 3 A | - | |||
 Lignende billede Artikelnr:3219640 EAN:2050010680356 Artikelnummer: Artikelnr:QC-63-1.4-3.7VM inkl. moms 6 stk. på lager Levering tors. 5. nov.. | 14.4 V | 71 K | 55.2 W | 6.5 A | - | |||

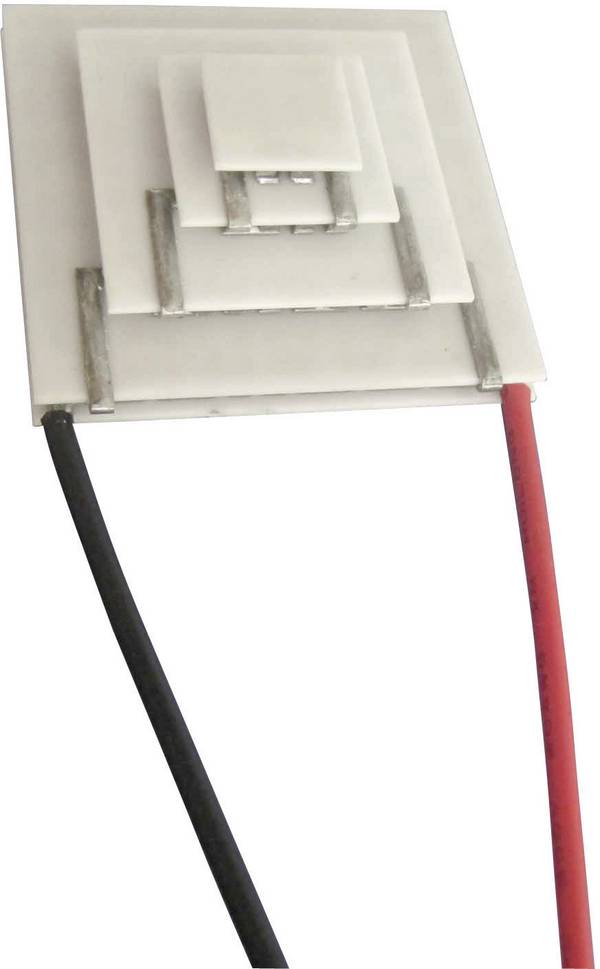

Artikelnr:189112 EAN:2050001023889 Artikelnummer: Artikelnr:TEC4-97-49-17-7-05 inkl. moms 3 stk. på lager Levering tors. 5. nov.. | 11.2 V | 112 K | 4 W | 4.4 A | - | |||
 Lignende billede Artikelnr:3219637 EAN:2050010680325 Artikelnummer: Artikelnr:QC-35-1.4-8.5VM inkl. moms 1 stk. på lager Levering tors. 5. nov.. | 14.4 V | 71 K | 55.2 W | 6.5 A | - | |||
 Lignende billede Artikelnr:3219643 EAN:2050010680387 Artikelnummer: Artikelnr:QC-71-1.0-3.0VM inkl. moms Ukendt leveringstid | - | - | - | - | - | |||
 Lignende billede Artikelnr:3219622 EAN:2050010680172 Artikelnummer: Artikelnr:QC-127-2.0-15.0VM inkl. moms Levering tors. 17. dec.. | 15.5 V | 71 K | 110 W | 15 A | - | |||
Artikelnr:2237012 EAN:2050006481691 Artikelnummer: Artikelnr:QC-32-0.6-1.5AS inkl. moms 2 stk. på lager Levering tors. 5. nov.. | 3.6 V | 73 K | 3.91 W | 1.8 A | - | |||
 Lignende billede Artikelnr:3219631 EAN:2050010680264 Artikelnummer: Artikelnr:QC-31-1.4-3.7VM inkl. moms Ukendt leveringstid | 3.8 V | 73 K | 8.5 W | 3.7 A | - | |||
 Lignende billede Artikelnr:3219630 EAN:2050010680257 Artikelnummer: Artikelnr:QC-241-1.6-15.0VM inkl. moms 44 stk. på lager Levering tors. 5. nov.. | 29.5 V | 68 K | 270 W | 15 A | - | |||
Artikelnr:2236977 EAN:2050006479346 Artikelnummer: Artikelnr:QC-17-1.0-2.5AS inkl. moms 6 stk. på lager Levering tors. 5. nov.. | 1.9 V | 72 K | 3.20 W | 2.8 A | - | |||
 Lignende billede Artikelnr:3219628 EAN:2050010680233 Artikelnummer: Artikelnr:QC-241-1.0-3.9VM inkl. moms 10 stk. på lager Levering tors. 5. nov.. | 29.5 V | 71 K | 64 W | 3.9 A | - | |||
 Lignende billede Artikelnr:2236979 EAN:2050006479360 Artikelnummer: Artikelnr:QC-127-1.4-8.5A inkl. moms 12 stk. på lager Levering tors. 5. nov.. | 14.3 V | 70 K | 71.3 W | 8.5 A | - | |||
 Lignende billede Artikelnr:189115 EAN:2050001023896 Artikelnummer: Artikelnr:TEC1-12706 inkl. moms 28 stk. på lager Levering tors. 5. nov.. | 15 V | 60 °C | 65 W | 6.4 A | - | |||
 Lignende billede Artikelnr:2236991 EAN:2050006479483 Artikelnummer: Artikelnr:QC-71-1.0-3.0AS inkl. moms 7 stk. på lager Levering tors. 5. nov.. | 8.1 V | 72 K | 16.7 W | 3.5 A | - | |||
 Lignende billede Artikelnr:2236993 EAN:2050006481509 Artikelnummer: Artikelnr:QC-71-1.0-3.9AS inkl. moms 6 stk. på lager Levering tors. 5. nov.. | 8 V | 71 K | 20.2 W | 4.3 A | - | |||
 Lignende billede Artikelnr:2236980 EAN:2050006479377 Artikelnummer: Artikelnr:QC-127-1.4-3.7A inkl. moms 12 stk. på lager Levering tors. 5. nov.. | 14.5 V | 72 K | 35.1 W | 4.1 A | - | |||
 Lignende billede Artikelnr:2237000 EAN:2050006481578 Artikelnummer: Artikelnr:QC-241-1.0-3.0AS inkl. moms 12 stk. på lager Levering tors. 5. nov.. | 27.4 V | 71 K | 56.5 W | 3.5 A | - | |||
 Lignende billede Artikelnr:1571721 EAN:4016139272269 Artikelnummer: Artikelnr:1571721 inkl. moms Ukendt leveringstid | 15.4 V/DC | 67 °C | 44.7 W | 5 A | - | |||
 Lignende billede Artikelnr:2236998 EAN:2050006481554 Artikelnummer: Artikelnr:QC-127-1.4-8.5AS inkl. moms 14 stk. på lager Levering tors. 5. nov.. | 14.3 V | 70 K | 71.3 W | 8.5 A | - | |||

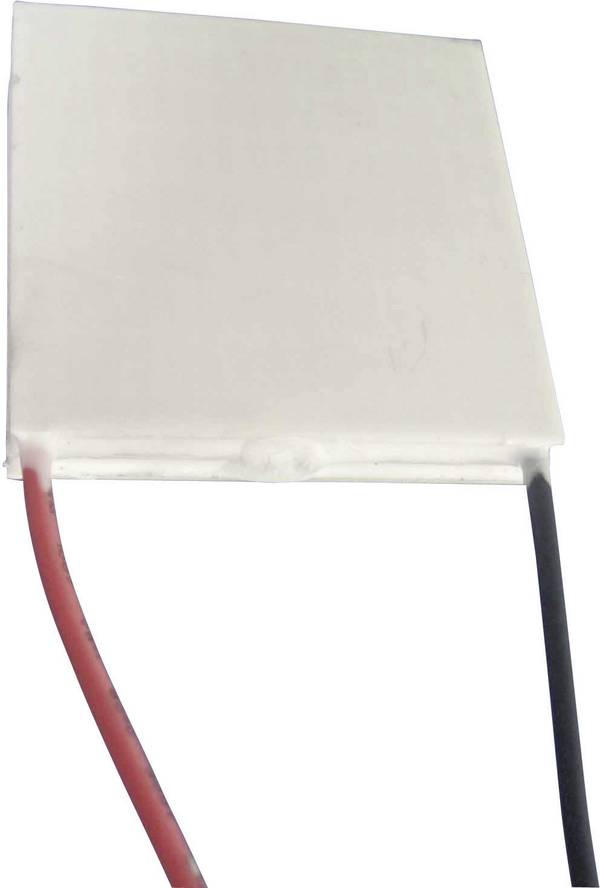

Artikelnr:189108 EAN:2050001023865 Artikelnummer: Artikelnr:TEC2-127-63-04 inkl. moms 9 stk. på lager Levering tors. 5. nov.. | 14.6 V | 88 K | 26 W | 4.2 A | - | |||
 Lignende billede Artikelnr:2236992 EAN:2050006479490 Artikelnummer: Artikelnr:QC-71-1.0-2.5AS inkl. moms 3 stk. på lager Levering tors. 5. nov.. | 8.1 V | 72 K | 13.3 W | 2.8 A | - | |||
 Lignende billede Artikelnr:2236975 EAN:2050006479322 Artikelnummer: Artikelnr:QC-127-1.4-6.0A inkl. moms 7 stk. på lager Levering tors. 5. nov.. | 14.4 V | 71 K | 55.2 W | 6.5 A | - | |||
 Lignende billede Artikelnr:3219645 EAN:2050010680400 Artikelnummer: Artikelnr:QC-71-1.4-6.0VM inkl. moms 3 stk. på lager Levering tors. 5. nov.. | 8.6 V | 72 K | 29.6 W | 6 A | - | |||
 Lignende billede Artikelnr:1564743 EAN:4016139209203 Artikelnummer: Artikelnr:1389163 inkl. moms 387 stk. på lager Levering tors. 5. nov.. | 15.4 V/DC | 67 °C | 21.4 W | 2.5 A | - | |||
 Lignende billede Artikelnr:1572741 EAN:4016139282428 Artikelnummer: Artikelnr:1389160 inkl. moms 439 stk. på lager Levering tors. 5. nov.. | 15.4 V/DC | 67 °C | 51.4 W | 6 A | - | |||
 Lignende billede Artikelnr:3219623 EAN:2050010680189 Artikelnummer: Artikelnr:QC-161-1.6-15.0VM inkl. moms 18 stk. på lager Levering tors. 5. nov.. | 19.5 V | 69 K | 180 W | 15 A | - | |||
 Lignende billede Artikelnr:3219634 EAN:2050010680295 Artikelnummer: Artikelnr:QC-32-0.6-1.2V inkl. moms I øjeblikket ikke tilgængelig | 3.9 V | 71 K | 1.6 W | 1.2 A | - | |||
Rådgiver
Teksten forneden er maskineoversat fra den tyske originaltekst.
Værd at vide om Peltier-elementer
Hvad er Peltier-elementer?
Hvordan fungerer Peltier-elementerne?
Hvordan er Peltier-elementer opbygget?
Hvilke fordele og ulemper har Peltier-elementerne?
Hvilke Peltier-elementer findes der?
Hvad kan Peltier-elementer anvendes til?
Hvad skal der tages hensyn til ved anvendelse af Peltier-elementer?
Hvad er Peltier-elementer?
Peltier-elementer er elektriske komponenter, der kan transportere Varme fra den ene side til den anden uden mekanisk bevægelige dele. De har nu bevist deres værd som køleelement eller til stabilisering af temperaturen på mange områder inden for teknikken. Peltier-elementer kaldes også internationalt "Termoelectric COOLER", forkortet "TEC".
Hvordan fungerer Peltier-elementerne?
Den franske videnskabsmand Jean Peltier publicerede i 1834 en artikel om hans elektriske eksperimenter med kontaktpunkter for forskellige metaller. Da den tilsluttede sig de to ender af en tråd af bismuth med kobbertråde og derefter tilsluttede sig et batteri for at få strøm, konstaterede han, at det ene kontaktpunkt opvarmes, og det andet afkøles. Hvis strømmen vendes om, vendes opvarmning og afkøling af de to kontakter også om. Årsagen til denne effekt var i første omgang ikke kendt. Først efter at termoelektrikkens lovmæssigheder var blevet opdaget, kom der en forklaring. Der er tale om energetiske udligningsoperationer af frie ladefaciliteter (elektroner, huller) på kontaktpunkterne, som afhængigt af materialet befinder sig på forskellige energiniveau. For at tage et spring til et højere energiveau trækker den omkringliggende lastbærer energi ud i form af Varme. I tilfælde af et lavere niveau bruger lastbærere energi i form af Varme. Der opstår en strømafhængig temperaturdifference.
Allerede 15 år tidligere havde den preusiske videnskabsmand, Johann Seebeck, med en lignende forsøgsstruktur fundet ud af, at der opstår en elektrisk spænding mellem de to kobbertråde, når et af de to kontaktpunkter opvarmes. Både Peltier-effekten og Seebeck-effekten, der anvendes til termoelementer, har længe været kendt, men kan først udnyttes i praksis med udviklingen af moderne teknologier. Da Peltier-elementer og termo-elementer er monteret på samme måde, kan der også opnås en elektrisk spænding med et Peltier-element, ved at den ene side varmes op, og den anden afkøles.
1: Kold side
2: Keramisk plade
3 n-halvleder
4: P-halvleder
5: Varm side
6: Kobberbroer
Principiel opbygning af moderne Peltier-elementer. Lastbærerne bringes op på et højere (lavere) eller lavere energiniveau (op) ved kontaktpunkterne og optager derfor Varme nedefter og afgiver dem opad.
Hvordan er Peltier-elementer opbygget?
Moderne Peltier-elementer (fig. 1 og 2) består af kontakter mellem kobber og den halvledende legering Bismutellurit (Bi2T3) eller siliciumgermanium (SiGE). Dette materiale har form af små terninger »Dices«, som forbindes med hinanden via kobberbroer. Det hele er fastgjort på et aluminiumoxidkeramisk substrat. En keramisk plade dækker også oversiden. De forskellige N- eller P-numre giver mulighed for serieforbindelse af et stort antal af disse elementer, således at der på begge sider af arrangementet er mange kontaktpunkter, som afkøler eller opvarmer strømmen. Siden er litzetrådsene til strømtilslutningen udført. De N- og P-doterede »Dices« er skiftevis forbundet med kobberbroer.
1: Kold side
2: Keramisk plade
3 n-halvleder
4: P-halvleder
5: Varm side
6: Kobberbroer
Hvilke fordele og ulemper har Peltier-elementerne?
Peltier-elementer har ingen mekanisk bevægelige dele og kan køle eller opvarme på mindst mulig plads. Den transporterede Varme og dermed køleeffekten kan doseres præcist med den transporterede strøm. Ulempen er den lave virkningsgrad i forhold til det klassiske kølesystem, der kræver meget mere plads og arbejder med kompressorer samt et kølemedie. Peltier-elementer begrænser sig derfor til anvendelser med lav varmetranportseffekt i watt-området.
Hvilke Peltier-elementer findes der?
Dette Peltier-element fra TRUE COMPONENTS har en køleeffekt på 106 W og er kun 2,8 mm høj.
Standard Peltier-elementer er typisk opbygget i kvadratisk sandwich-form (se billede 3) og fremstilles i forskellige dimensioner på få centimeter i kantlængde. Driftsspændingen afhænger af mængden af interfaces og ligger mellem få og nogle få 10 volt.
Peltier-køleeffekten, der kan oprette et-element, ligger i området fra nogle watt til ca. 100 watt.
Den maksimalt opnåelige temperaturforskel mellem varm og kold side af Peltier-elementet er ca. 70 K.
Hvad kan Peltier-elementer anvendes til?
Peltier-elementer kan i dag findes i forbrugsgoder som for eksempel termoelektriske kølebeholdere, mini-køleskabe eller luftaffugtere. I teknikken anvender man Peltier-elementer til for eksempel køling af lasere eller af optiske sensorer for at mindske billedstøj. Peltier-elementer har også vist sig ved hjælp af sin kompakte konstruktion som en del af køleskabet til computerchips, for eksempel CPU'en.
Den temperaturafhængige svingfrekvens for kvartsgeneratorer kan ved hjælp af Peltier-elementer holdes konstant uafhængigt af den omgivende temperatur, da de kan Varme eller køle alt efter strømretning. I laboratoriet kan temperaturen indstilles præcist og reproducerbar, for eksempel ved hjælp af Peltier-elementer. I analyseteknikken kan den nøjagtige prøvemperering foretages ved hjælp af Peltier-elementer.
Til optimal styring af Peltier-elementer er der en speciel styreenhed til rådighed. Den tilhørende displayenhed viser blandt andet Faktiske og nominelle temperaturer samt Varme- og køledrift. Med dette tilbehør kan du for eksempel Laboratorie- og målesystemer med præcis indstilling og regulering af temperaturen opbygges.
Hvad skal der tages hensyn til ved anvendelse af Peltier-elementer?
Peltier-elementer skal monteres således, at de på den ene side kan optage Varme og afgive på den anden side. Hvis varmen ophobes på den ene side, forringes køleprocessens effektivitet. Montage med begrænset Varme-overgangsmodstand er påkrævet.
Der bør derfor påføres endnu en varmelederpasta på kontaktfladerne. På den Varme side skal det være muligt at bortlede varmen uden at blive forhindret, og ved større ydelse skal den understøttes af et stort køleelement og om nødvendigt af en ventilator.
- De elektriske grænseværdier Imax og Umax, der er angivet i databladene, må ikke overskrides.
- Peltier-elementer, der ofte til- og udgammeldags i bestemte applikationer, skal have en høj termisk cyklusstyrke.
- De almindelige Peltier-elementer er RoHS-konform.
