Name: Picotronic Positioneringslaser Linje 30 mW
Brand: Picotronic
SKU: 2987426

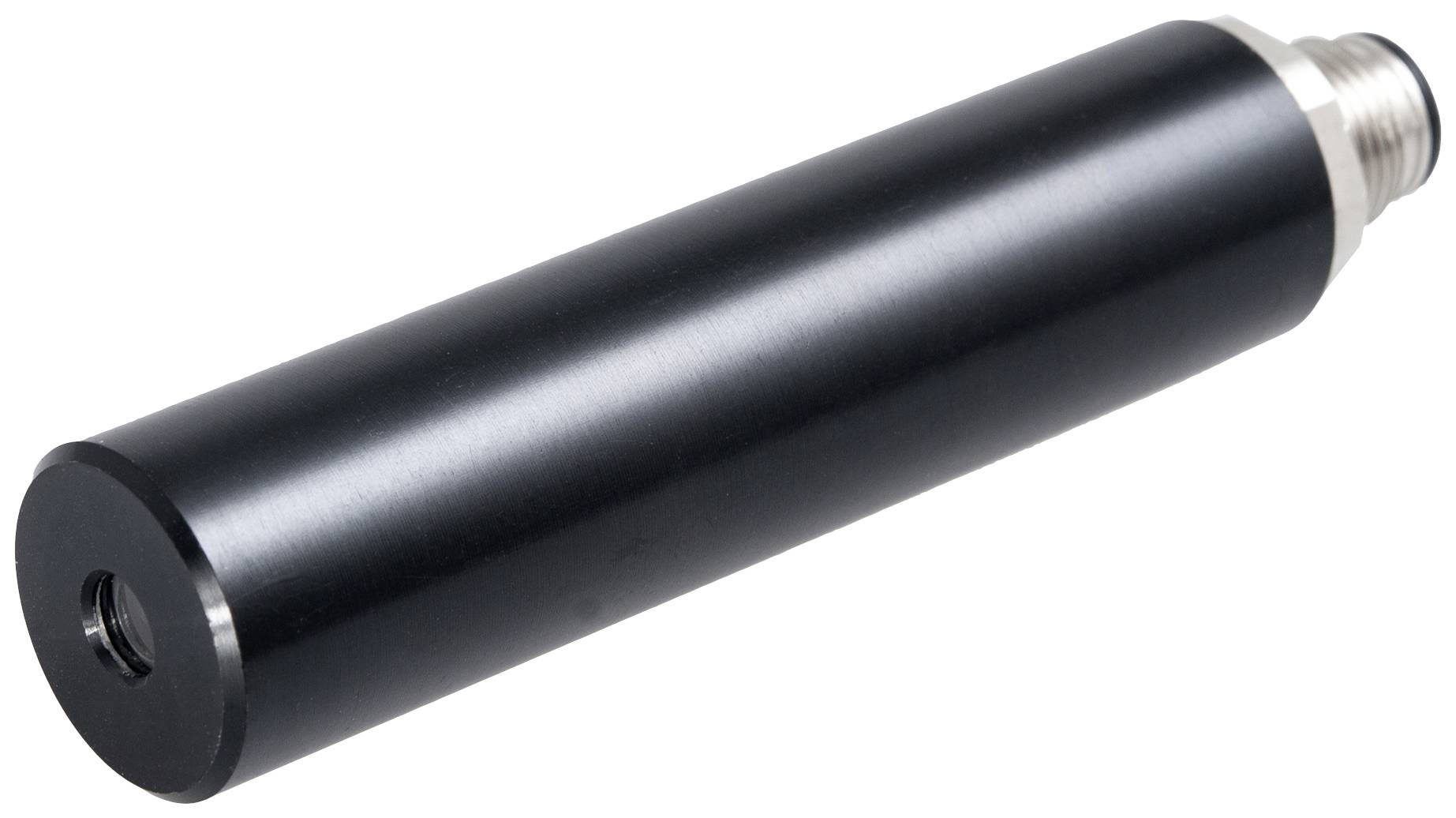

Sort cylindrisk metalcylinder med sølvfarvet gevind i den ene ende, på hvid baggrund.

'Einstein-Rosen-Bro: Rød vandret stråle danner en ret linje i mørkt rum; illustration af wurmhullers koncept.'

En rundsav skærer gennem et stykke træ. En rød laser markerer skærelinjen.

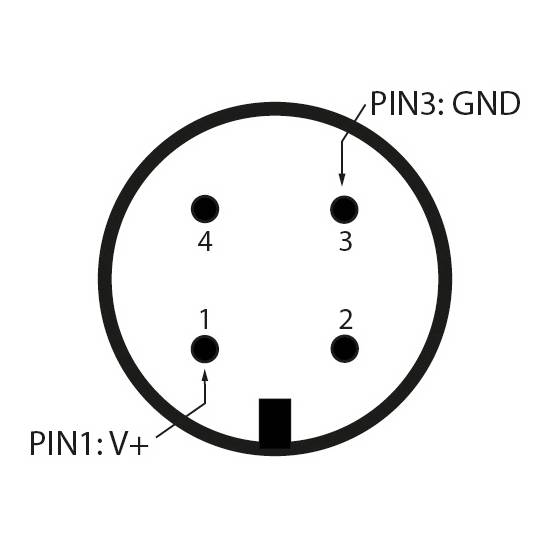

Diagram over en stikforbinder med fire ben. BEN1: V+, BEN3: GND. Nummererede ben: 1, 2, 3, 4. BEN3 fremhæves særligt.

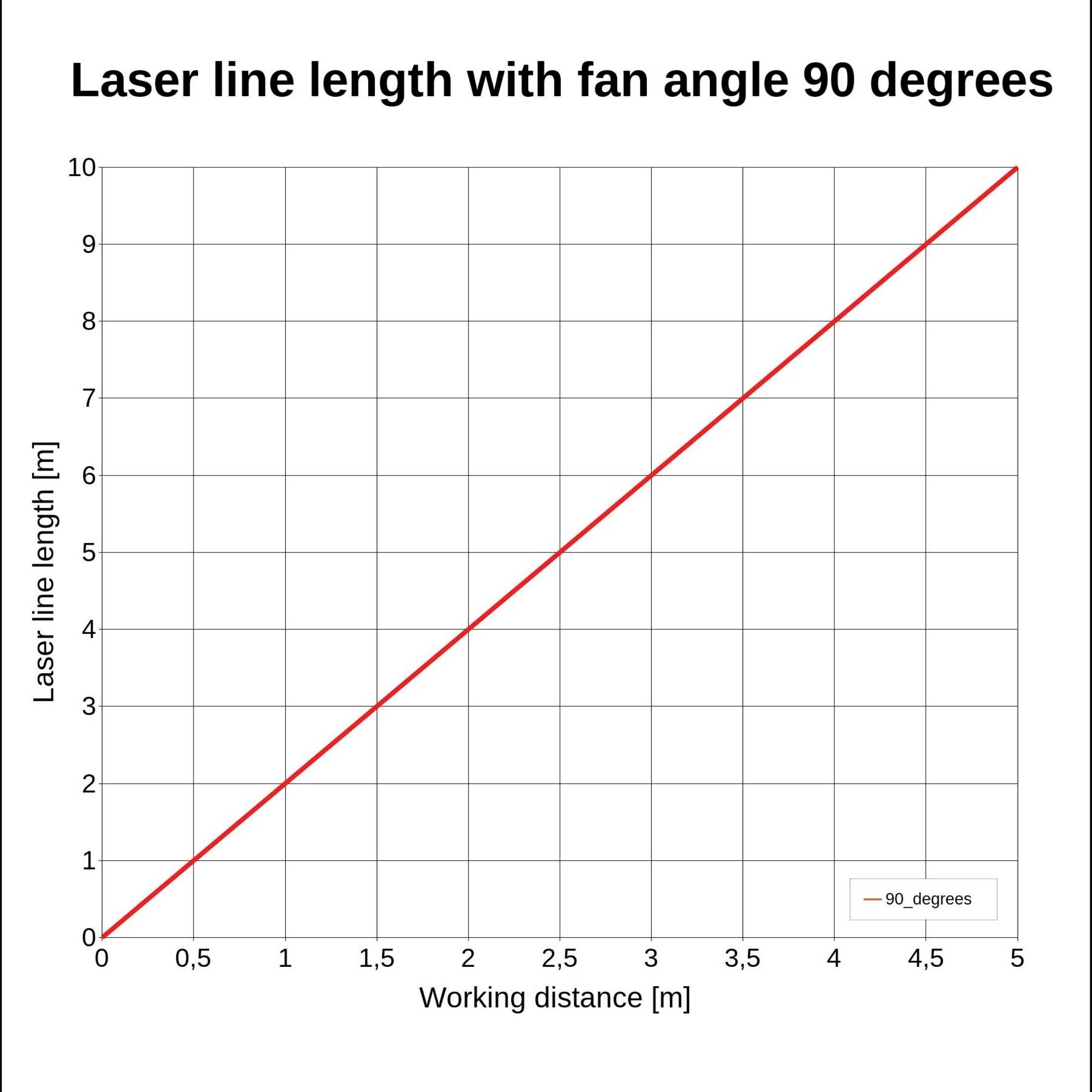

Diagram: Laserlinjelængde ved en vinkel på 90 grader viser en lineær stigning fra 0 til 9 meter over en arbejdsdistance på 0 til 5 meter.

1/5

Produkttype

Positioneringslaser

Udstråling-karakteristik

Linje

Aksellængde

658 nm

Effekt

30 mW

(Ø)

5.5 mm

EAN:

Fremstillingsnr.

Artikel nr.:

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Laser-moduler;

Laser-klasse: 2M
Udstråling-karakteristik: Linje

Vigtig information

Tekniske specifikationer

Materiale: Aluminium
Optisk effekt 30 mW
Levetid: 10000 timer
Driftstemperatur: -20 °C til 50 °C
Opbevaringstemperatur: -40°C - 80°C.
Stråleform: Linje
Laserklasse 2M
Divergens: H - 1.0 mrad
Åbningsvinkel: 90 °
Arbejdsafstand: 3 m
Optik: antireflex belagte glaslinser
Laserteknologi: Single Mode-diode
Fokus: fixed (3000 mm)
Kabinettets potentiale: Isoleret
Udgangsdiameter optik 5.5 mm
Kabinetfarve: Sort
Beskyttelseslinse: Ja
Beskyttelsesklasse IP 64

Produkttype: Positioneringslaser

Udstråling-karakteristik: Linje

Fokuseringsegenskab: Fikseret fokus 3000 mm

Aksellængde: 658 nm

: 30 mW

(Ø): 5.5 mm

L: 80 mm

Laser-klasse: 2M

Åbningsvinkel: 90°

Stråledivergens: 1.0 mrad

Arbejdsafstand: 3 m

Driftsspænding: 24 V/DC

Driftsstrøm: 40 mA

Materiale: Aluminium

Dim.: (Ø x L) 5.5 mm x 80 mm

Vægt: 63 g

RoHS-godkendt: Ja

Bredde: 20 mm

Maks. temperatur: 50 °C

Min. Temperatur: -20 °C

Dokumenter og downloads

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2987426 Picotronic Positioneringslaser Linje 30 mW

Information

Information 2987426 Picotronic Positioneringslaser Linje 30 mW

Overensstemmelseserklæring

Overensstemmelseserklæring 2987426 Picotronic Positioneringslaser Linje 30 mW

Version

Linjelaser, rød, 650nm, 30mW, 90 °, laserklasse 2M, fokus 3M, 24V DC, 20x80mm, M12-stik uden kabel
Type LH650-30-24 (20x80)-F3000-M12 er en Linjelaser til projektion af en rød laserlinje. Lasermodulet emitterer stråling fra bølgelængde 658nm. Laseren er udstyret med en kompakt konstruktion (20x80mm). Lasermodulets levetid er over 10.000 timer. Åbningsvinkel på 90° skaber en linje på 6 3M i en afstand Denne linjelaser anvendes i for eksempel lasermarkeringssystemer, til positionering af komponenter, i industri, håndværk, hobby og showområdet. Dette modul henhører under laserklasse 2M.
Udstrålingskarakteristik: Linje, linjetykkelse 1,5 mm@3m
Optisk effekt 30mW (laserklasse 2M); fokus 3M
Kompakt konstruktion: 20x80 mm; åbningsvinkel: 90°; akselafvigelse: Op til 3,0°, M12-stik uden kabel
Åbningsvinkel (90°) genererer, ved en arbejdsafstand på 3M, en laserlinje
Til anvendelser i for eksempel lasermarkeringssystemer, robotteknik og til showområdet. Spændingsforsyning 24V Til strømforsyning kan du for eksempel anvende vores strømforsyning Picotronic LFNT-24-C-M12
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
