Name: Phoenix Contact SPTAF 1/ 5-3,5-IL Printklemme 1.5 mm² Poltal 5 Grøn 95 stk
Brand: Phoenix Contact
SKU: 2209488
Availability: InStock

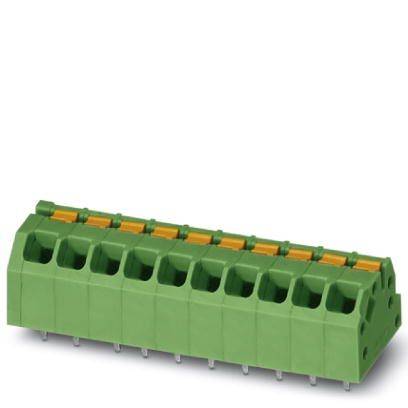

Grøn elektrisk stikforbindelsesklemme med otte stikpladser og orange løftearme, egnet til montering på printplade.

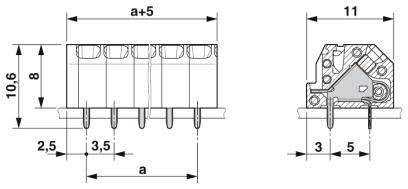

Teknisk tegning af en stikforbinder med mål: 10,6 højde, a+5 bredde, 11 dybde; huller ved 2,5, 3,5 og 5 mm i dybden.

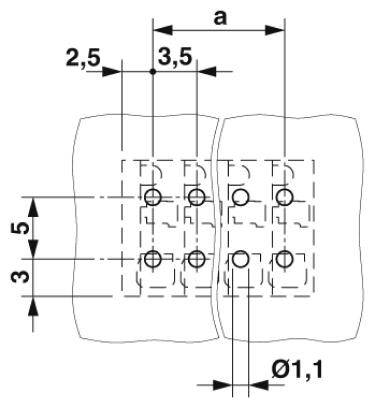

Teknisk tegning: To tilstødende rektangulære områder, hver med et 3x3 gitter af borede huller. Mål: 3,5 mm, 2,5 mm, hullernes diameter 1,1 mm.

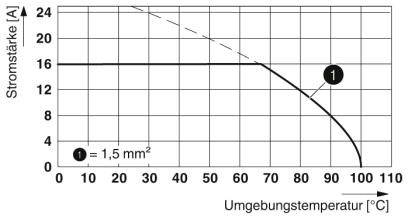

Diagrammet viser strømstyrke i ampere mod omgivelsestemperatur i grader Celsius. Kurven falder fra 18A ved 0°C til 0A ved 100°C. Linjen markerer en ledertværsnit på 1,5 mm².

1/4

Lignende billede

Produkttype

Printklemme

3.5 mm

Poltal hver række

Poltal

Tilslutning

Push-In-klemme

Lodning

Datablad (PDF)

Levering man. 26. okt.

58 Sæt

Antal (Sæt)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal (pakningsstørrelse 95 stk)

Sæt

Total (952,00 kr. / stk.r)

952,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Skrueklemblokke

Indhold 95 stk

Tekniske specifikationer

Monteringstype: Bølslodning
Antal tilslutninger: 5
Overfladebeskaffenhed: Nedsænkningsfortinnet
Metaloverflade loddelag: Tin (4 µm Sn)
Isolerende materiale: PA
Isoleringsmaterialegruppe: I
Højde (uden loddepin): 8 mm
Pinlængde 2,6 mm
Stiftmål 0,75 x 0,3 mm
Nominel impulsspænding (III/3) 2,5 kV
Frekvens 10 - 150 - 10 Hz
Nominelt tværsnit: 1.5 mm²

Type: SPTAF 1/ 5-3,5-IL

Produkttype: Printklemme

Specifikationer: Med push-in-fjedertilslutning

RM: 3.5 mm

Rækkeantal: 1

Poltal hver række: 5

Poltal: 5

Afisoleringslængde (max.): 8 mm

Tilslutning: Push-In-klemme
Lodning

Nominel strøm: 16 A

Tværsnit fleksibel (min. ): 0.2 mm²

Nominel strøm - afrundet: 16 A

Tværsnit fast (min. ): 0.2 mm²

Tværsnit fleksibel (maks.): 1.5 mm²

Tværsnit fast (maks.): 1.5 mm²

AWG min.: 24

AWG max.: 16

Kontaktmateriale: Cu-legering, fortinnet

Kabinetmateriale: PA

Producentfarve: Grøn

Produc.-delnr.: 1861962

Indhold: 95 stk

Nominel spænding: 160 V

Bredde: 19 mm

H: 10.6 mm

L: 11 mm

UKCA: Ja

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Nominel strøm - afrundet

Poltal hver række

Tilslutning

Poltal

Emballage-type

Phoenix Contact BC-508X18- 3 GN Printklemme Poltal 3 Hvid, Grøn 100 stk Piece

Artikel nr.:2226094

Levering man. 26. okt.

31 SætConrad Electronic

24 A

Skruer

Piece

5.08 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

952,00 kr.^*

Phoenix Contact FRONT 2,5-H/SA10/ 4 Printklemme 2.5 mm² Poltal 4 Grøn 20 stk Piece

Artikel nr.:2209343

Levering tors. 10. dec.

Conrad Electronic

24 A

Skruer

Piece

5 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

552,00 kr.^*

Phoenix Contact FRONT 2,5-V/SA 5/ 5 Printklemme 2.5 mm² Poltal 5 Grøn 20 stk Piece

Artikel nr.:2209278

Levering tors. 10. dec.

Conrad Electronic

24 A

Skruer

Piece

5 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

712,00 kr.^*

Phoenix Contact IDC 0,3/ 7-3,81 Printklemme 0.34 mm² Poltal 7 Grøn 50 stk Piece

Artikel nr.:2209286

Levering ons. 30. dec. 2026

Conrad Electronic

5 A

IDC

Piece

3.81 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

632,00 kr.^*

Phoenix Contact MK3DS 1/10-3,81 Printklemme 1 mm² Poltal 10 Grøn 1 stk Piece

Artikel nr.:2209312

Hurtig levering tirs. 20. okt.

70 stk.Conrad Electronic

8 A

Skruer

Piece

3.81 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

159,20 kr.^*

Phoenix Contact MKDS 1/13-3,5 Printklemme 1.5 mm² Poltal 13 Grøn 1 stk Piece

Artikel nr.:2209324

Hurtig levering tirs. 20. okt.

182 stk.Conrad Electronic

13.5 A

Skruer

Piece

3.5 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

39,12 kr.^*

Phoenix Contact MKDS 3/12 BK BDWH:NZ Printklemme 2.5 mm² Poltal 12 Sort 50 stk Piece

Artikel nr.:2226102

Levering tirs. 24. nov.

Conrad Electronic

24 A

Skruer

Piece

5 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.752,00 kr.^*

Phoenix Contact MKDS 3/12 CRWH Printklemme 2.5 mm² Poltal 12 Cremehvid 50 stk Piece

Artikel nr.:2209293

Levering tirs. 10. nov.

Conrad Electronic

24 A

Skruer

Piece

5 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.672,00 kr.^*

Phoenix Contact MKDS 3/19 CRWH BDMC: Printklemme 2.5 mm² Poltal 19 Cremehvid 50 stk Piece

Artikel nr.:2226101

Levering fre. 20. nov.

Conrad Electronic

24 A

Skruer

Piece

5 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

3.432,00 kr.^*

Phoenix Contact MKDSO 1,5/ 4-R-3,5 KMGY Printklemme Poltal 4 Lysegrå 1 stk

Artikel nr.:2209674

Levering man. 26. okt.

88 stk.Conrad Electronic

Skruer

3.5 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

44,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 2209488 Phoenix Contact SPTAF 1/ 5-3,5-IL Printklemme 1.5 mm² Poltal 5 Grøn 95 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209488 Phoenix Contact SPTAF 1/ 5-3,5-IL Printklemme 1.5 mm² Poltal 5 Grøn 95 stk

Beskrivelse

Værktøjsfri, tidsbesparende Push-In-tilslutning. Defineret kontaktkraft sikrer langvarig stabil kontaktering. Intuitiv at betjene med farveafstemte aktiveringsknap. Lille komponentstørrelse til pladskritiske anvendelser. Hurtig og komfortabel test med integreret kontrolmulighed.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
