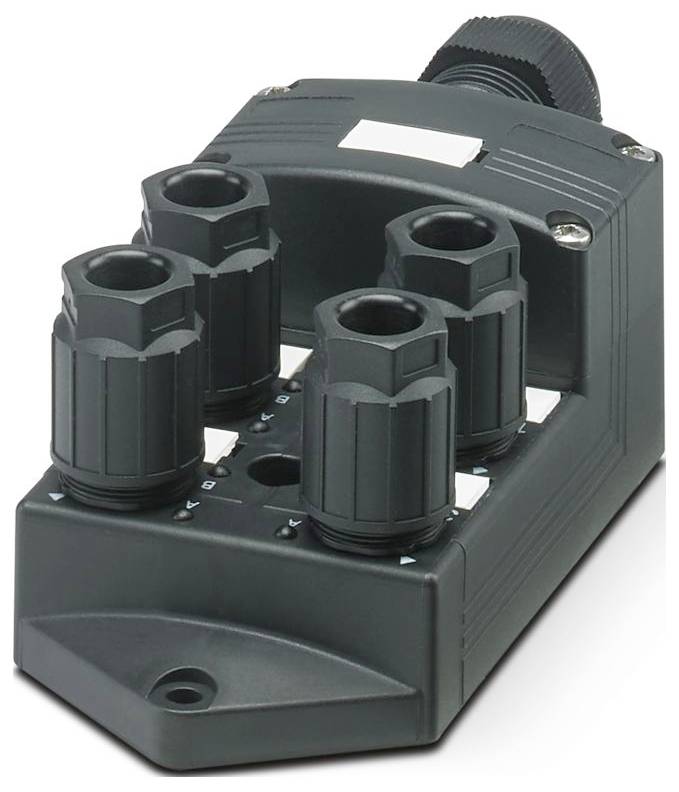

Phoenix Contact SACB-4/ 8-L-PT QO 1175448 Sensor-/aktuatorboks QUICKON-fordeler 1 stk Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Sensor-/aktuatorboks
Antal signalpladser
4
Antal fordelere
4-dobbelt
Belægning
dobbelt
Datablad (PDF)
202 stk.
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
552,00 kr.
3
3% = 45,87 kr.
536,71 kr.
5
4% = 107,10 kr.
530,58 kr.
10
5% = 255,00 kr.
526,50 kr.
25
5% = 752,00 kr.
521,92 kr.
Mængderabatter varierer afhængigt af sælgeren
Du sparer 0,00 kr.
Antal
Total (552,00 kr. / stk.r)
552,00 kr.
ekskl. moms
30 dages returret
Tekniske specifikationer
- Poltal: 5
- NOMINEL SPÆNDING UN 24 V DC
- Tilslutningstype: Push-in-tilslutning
- Bredde: 58 mm
- Højde: 45 mm
- Brændbarhedsklasse iht. UL 94: V0
- Materiale, kabinet: PBT
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP65
- Omgivelsestemperatur (under drift) -30 °C... 80 °C;-5 °C... 50 °C (ved konfektionering)
- Materiale, tætning: FKM
- Længde: 131 mm
- Materiale kontaktoverflade: SN
- Udvendig diameter på ledning 7 mm... 12 mm
- Bemærk: Ledninger med 5 ledere kan have et tilslutningstværsnit på maks. 0,5 mm²/AWG 20
- Ledningstilslutning: Ledningstilslutning
- Monteringsbemærkning: VÆR OPMÆRKSOM PÅ de tilladte bøjningsradier ved udlægning af ledninger, da beskyttelsesgraden trues af for store bøjekræfter. Fang mekaniske belastninger før stikket, for eksempel Med kabelbinder.
- Led: Ja
- Materiale kontakt: Stål/kobber
- Antal stikpladser: 4
- Driftsspænding maks. Umax: 30 V DC
- Mærkestrøm i alt 10 A
- Strømbelastning pr. sti maks.: 2 A.
- Tilladt strømbelastning per stikplads: 4 A.
- Tilslutningsart sensor/aktuator: QUICKON
- Tilslutningsbelægning: Tilslutningsbelægning
- Stik/pol = lederfarve eller tilslutning: 1 / 4 (A) = 1 / 4;1 / 2 (B) = 1 / 2;2 / 4 (A) = 2 / 4;2 / 2 (B) = 2 / 2;3 / 4 (A) = 3 / 4;3 / 2 (B) = 3 / 2;4 / 4 (A) = 4 / 4;4 / 2 (B) = 4 / 2;1-4 (+ 24 V) = UN;1-4 / 3 (0 V) = 0 V;1-4 / 5 (PE) = PE
- Statusvisning forefindes: Ja
- Materiale pakning O-ring: FKM
- Materiale kontaktholder: PA 6.6
- Materiale kontakt stamkabelbeskyttelse: CU-legering
- Materiale kontaktoverflade stamkabelsæt: SN
- Fleksibelt tilslutningstværsnit signalledning: 0,14 mm²... 0,5 mm²
- Tilslutningstværsnit spændingsforsyning fleksibel: 0,14 mm²... 0,5 mm²
- Fleksibelt tilslutningstværsnit AWG-signalledning: 26... 20
- Tilslutningstværsnit AWG spændingsforsyning fleksibelt: 26... 20
- Afisoleringslængde signalledning 8 mm
- Afisoleringslængde på beklædningen: 50 mm (stamledning)
- Antræksmoment-lågskrue 0,35 Nm
- Tilspændingsmoment for montering på kabinet: 0,5 Nm
- Tilspændingsmoment-omløbermøtrik: 4 Nm
- Materiale støbemasse: PUR
- Materiale kontaktholder stamkabelsiden: PA 6.6 V0
- Lokal diagnose: Forsyningsspænding pr. modul LED grøn;statusvisning i/O LED gul
- Overvåget funktion: Forsyningsspænding pr. modul
- Optisk visning: Grøn LED
- Nøglestørrelse omløbermøtrik: 16 mm
- Lederisoleringsmateriale: PVC / PE / PP / gummi
- Emballage-type
Piece
- Produkttype
Sensor-/aktuatorboks
- Antal signalpladser
4
- Belægning
dobbelt
- Type
SACB-4/ 8-L-PT QO
- Stamledning
Ja
- Antal fordelere
4-dobbelt
- Statusvisning
med LED
- Signaltype
PNP
- Tilslutning
Push-in-fjederkrafttilslutning
- Bredde
58 mm
- L
131 mm
IP65
- Tilladt strømbelastning per stikplads
4 A
- Totalstrøm (enkel tilførsel)
10 A
- Maks. temperatur
80 °C
- Min. Temperatur
-30 °C
- Tilslutningstværsnit maks.
0.75 mm²
- Tilslutningstværsnit min.
0.14 mm²
- Forbindelsestype (fordelerbokse)
QUICKON-tilslutning
- Chassismateriale
PBT
- Samlet poltal
5
- Produc.-delnr.
1175448
- Indhold
1 stk
- Poltal
5
- H
45 mm
- Strømbelastning (total)
10 A
- Tilladt strømbelastning per I/O signal
2 A
- Driftsspænding
24 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3565346 Phoenix Contact SACB-4/ 8-L-PT QO 1175448 Sensor-/aktuatorboks QUICKON-fordeler 1 stk Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3565346 Phoenix Contact SACB-4/ 8-L-PT QO 1175448 Sensor-/aktuatorboks QUICKON-fordeler 1 stk Piece
Beskrivelse
Fordelerboks, tilslutningstype: QUICKON, 0,14 mm²... 0,75 mm², antal stikpladser: 4, polantal: 5, stikpladsbelægning: Dobbelt, statusvisning: Ja, PNP; Stamledning tilslutning: push-in-tilslutning 180°, afskærmning: nej, kan tilsluttes ved tilslutning af 5 ledere maks. 0,5 mm²
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
