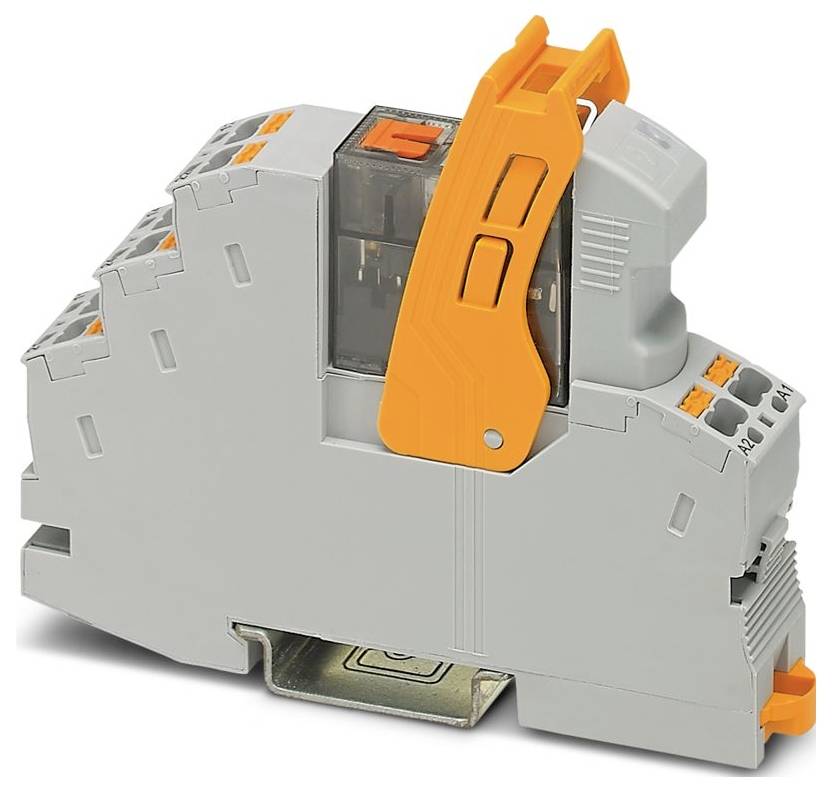

Phoenix Contact RIF-1-RPT-LV-120AC/1X21MS Relæmodul 1 x skiftekontakt Single 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Single
Produkttype
Relæmodul
Kontakttype
1 x skiftekontakt
Koblingsspænding (max.)
250 V DC/AC
Type
RIF-1-RPT-LV-120AC/1X21MS
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: RIFLINE complete
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,14 mm²... 1,5 mm²;0,14 mm² ... 1,5 mm² (kabelsko med plastmuffe);0,14 mm² ... 1 mm² (kabelsko med plastmuffe, to ledere på dobbeltklemme)
- Ledertværsnit stiv: 0,14 mm²... 1,5 mm²
- Ledertværsnit AWG: 26... 16 (fast);26 ... 16 (fleksibel)
- Bredde: 16 mm
- Højde: 96 mm
- Dybde: 75 mm
- Farve: Grå (RAL 7042).
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Omgivelsestemperatur (under drift) -40 °C... 50 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Standarder/bestemmelser: IEC 60947-5-1
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: III
- Tilsmudsningsgrad: 2
- Afisoleringslængde: 8 mm
- Monteringsposition: vilkårlig
- Mærkning: ISA-S71.04. G3 Harsh Group;en 60068-2-60
- Maksimal tabseffekt ved nominel betingelse: 0,84 W.
- Diameter: 3,2 mm
- Driftstype: 100 % ED
- Indgangsspændingsområde 96 V AC ... 132 V AC (20 °C)
- Artikelmål: Artikelmål
- Montering: Kan rækkemonteres uden afstand
- Beskyttelseskredsløb: Varistor
- Forurenende gas: Forurenende gastest
- Kontaktspænding max. 250 V AC/DC
- Anvendelse: Universal;håndkontakt
- Borehul: Borehul
- Tilkoblingsstrøm max. 32 A (20 ms, afbryder)
- Isolering: Sikker adskillelse mellem indgang og udgang;basisisolering mellem omskiftere
- Datadeplejestand: Datadeplejestand
- Dato for sidste datapleje: 20.01.2026
- NOMINEL INDGANGSSPÆNDING UN: 120 V AC
- Indgangsspændingsområde iht. UN: Se diagram
- Typisk indgangsstrøm ved UN: 7 mA
- Driftspændingsvisning: LED, gul
- Kontaktudførelse: 1 omskifter
- Kontinuerlig grænsestrøm: 8 A (se diagram)
- Brændbarhedsklasse iht. UL 94 (hus): V2 (kabinet)
- Måleisolationsspænding: 250 V AC
- MålStødspænding: 6 kV (indgang/udgang);4 kV (mellem omskiftere)
- Kapslingsklasse (relæsokkel): IP20 (relæsokkel)
- Kapslingsklasse (relæ): RT II (relæ)
- Tænd/sluk
- Mekanisk levetid: Ca. 5 x 106 koblingscyklusser
- Prøvespænding (vikling/kontakt): 4 kVeff (50 Hz, 1 min., vikling/kontakt)
- Patogenside: Patogenside
- Drevets koblingsforhold: Monostabil
- Drev (polaritet): Polstret
- Typisk responstid: 4 ms... 10 ms
- Skiftekontaktens type: Enkeltkontakt
- Kontaktmateriale: AgNi
- Koblingsspænding minimal: 12 V (10 mA)
- Koblingsstrøm minimum: 10 mA (12 V)
- FRAKOBLINGSYDELSE (OHMSK BELASTNING) MAKS.: 264 W (24 V DC);62 W (48 V DC);48 W (60 V DC) ;52 W (110 V DC);66 W (220 V DC);2500 VA (250 V AC)
- Koblingseffekt minimal: 120 mW
- Elektrisk levetid: Se diagram
- Netfrekvens 50/60 Hz
- Faldtid typisk: 3 ms ... 20 ms
- Spolespænding 120 V AC
- Brugskategori CB Scheme (IEC 60947-5-1): AC15, 3 A/250 V (sluttekontakt);DC13, 2 A/24 V (sluttekontakt)
- Emballage-type
Single
- Produkttype
Relæmodul
- Type
RIF-1-RPT-LV-120AC/1X21MS
- Tilslutning
Push-in-fjederkrafttilslutning
- Styrespænding (min.)
96 V/AC
- Styrespænding (max.)
132 V/AC
- Reaktionstid
10 ms
- Faldtid
20 ms
- Kontakttype
1 x skiftekontakt
- Kontaktmateriale
AgNi
- Koblingsspænding (max.)
250 V DC/AC
- Maks. afbryderstyrke
2500 VA
- Specifikationer
med LED
med holdebøjle
med kontrolknap
IP20
- Maks. temperatur
85 °C
- Min. Temperatur
-40 °C
- D
75 mm
- Bredde
16 mm
- H
96 mm
- Dim.
(B x H x T) 16 x 96 x 75 mm
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3580204 Phoenix Contact RIF-1-RPT-LV-120AC/1X21MS Relæmodul 1 x skiftekontakt Single 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3580204 Phoenix Contact RIF-1-RPT-LV-120AC/1X21MS Relæmodul 1 x skiftekontakt Single 1 stk
Beskrivelse
Formonteret relæmodul med push-in-tilslutning, bestående af: Relæsokkel, relæholdebøjle, stikbart støjdæmpningsmodul og effektrelæ med testknap og integreret status-LED. Kontaktudførelse: 1 omskifter. Indgangsspænding: 120 V/AC
