Name: Phoenix Contact REL-PR3-125DC/3X21 Relæ 125 V/DC 16 A 3 x omskifter 50 stk Piece
Brand: Phoenix Contact
SKU: 2225760
Availability: InStock

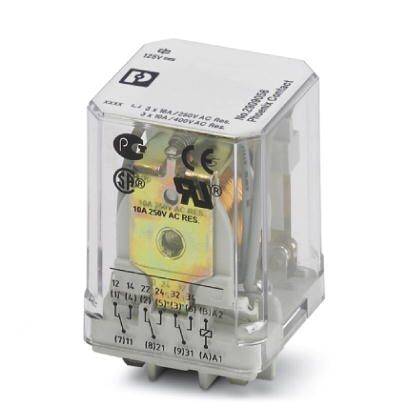

Et gennemsigtigt elektrisk relæ med flere tilslutninger, hvorpå tekniske specifikationer som '10A 250V AC' er trykt.

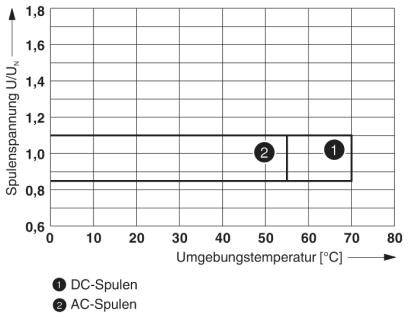

Diagram viser spoleimpedans mod omgivelsestemperatur. Linje 1 (DC-spoler) fra 0°C til 70°C. Linje 2 (AC-spoler) fra 40°C til 60°C.

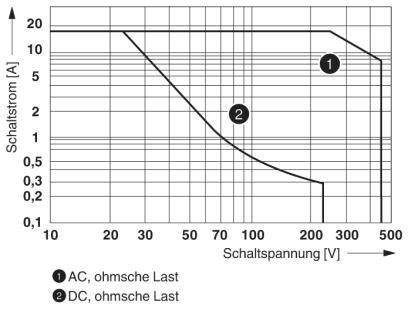

Diagrammet viser en sammenligning af koblingstrømområdet ved AC og DC ohmsk belastning med koblingsspænding fra 10 til 500 V.

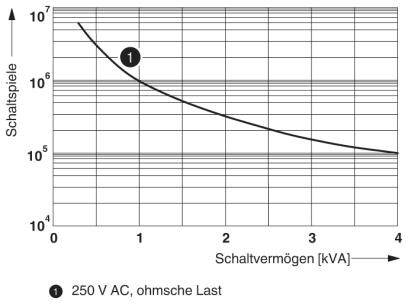

Diagrammet viser forholdet mellem koblingsspil og koblingshyppighed i kVA for 250 V AC, ohmsk belastning. Linjen falder fra 10^7 til 10^3.

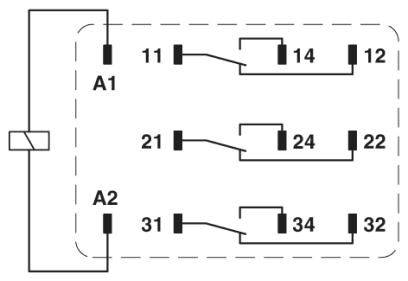

Diagram over et kredsløbsskema med tre kredsløb: 11-14, 21-24 og 31-34, hver forbundet med tilslutningerne A1 og A2.

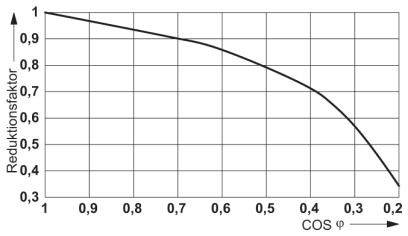

Diagram viser reduktionsfaktor i forhold til COS φ. Kurven falder fra 1 ved 0,9 COS φ til 0,3 ved 0,2 COS φ.

1/6

Lignende billede

Emballage-type

Piece

Produkttype

Relæ

Nominel spænding spole

125 V/DC

Kontakttype

3 x omskifter

Koblingsspænding (max.)

440 V/AC

Datablad (PDF)

Levering man. 19. okt.

73 Sæt

Antal (Sæt)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal (pakningsstørrelse 50 stk)

Sæt

Total (4.712,00 kr. / stk.r)

4.712,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Kapslingsklasse: RT i
Typisk indgangsstrøm ved UN: 11 mA
Koblingsspænding min.: 10 V (ved 24 mA)
Koblingsstrøm minimum: 10 mA (ved 24 V)
Maks. indkoblingsstrøm 50 A (20 ms. Sluttekontakt)
Frakoblingsydelse (ohmsk belastning) maks.:
384 W (VED 24 V DC)
108 W (VED 60 V DC)
52 W (VED 110 V DC)
70 W (VED 220 V DC)
MålStødspænding 4 kV
Isolering: Basisisolering
Tilsmudsningsgrad: 3
Overspændingskategori: III

Emballage-type: Piece

Produkttype: Relæ

Type: REL-PR3-125DC/3X21

Nominel spænding spole: 125 V/DC

Kontakttype: 3 x omskifter

Kontaktmateriale: AgNi

Koblingsspænding (max.): 440 V/AC

Brydestrøm (max.): 16 A

Maks. afbryderstyrke: 384 W

Tilslutning: Stiktilslutning

Isolationsspænding: 250 V/AC

Reaktionstid: 20 ms

Faldtid: 15 ms

Mekanisk levetid: 10⁷ koblingscyklusser

Specifikationer: kan monteres

Min. Temperatur: -40 °C

Maks. temperatur: +70 °C

Bredde: 38.6 mm

H: 36.1 mm

D: 45.5 mm

Dim.: (B x H x T) 38.6 x 36.1 x 45.5 mm

Indhold: 50 stk

RoHS-godkendt: Ja

UKCA: Ja

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Tilslutning

Koblingsspænding (max.)

Brydestrøm (max.)

Emballage-type

Kontakttype

Nominel spænding spole

Phoenix Contact REL-IR2/L- 24AC/2X21 Relæ 24 V/AC 12 A 2 x omskifter 10 stk Piece

Artikel nr.:2225507

Levering ons. 27. jan. 2027

Conrad Electronic

Stiktilslutning

250 V DC/AC

12 A

Piece

2 x omskifter

24 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

552,00 kr.^*

Phoenix Contact REL-IR2/L-120AC/2X21 Relæ 120 V/AC 12 A 2 x omskifter 10 stk Piece

Artikel nr.:2225508

Levering man. 19. okt.

110 SætConrad Electronic

Stiktilslutning

250 V DC/AC

12 A

Piece

2 x omskifter

120 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

600,00 kr.^*

Phoenix Contact REL-IR2/L-230AC/2X21 Relæ 230 V/AC 12 A 2 x omskifter 10 stk Piece

Artikel nr.:2225509

Levering man. 19. okt.

50 SætConrad Electronic

Stiktilslutning

250 V DC/AC

12 A

Piece

2 x omskifter

230 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

600,00 kr.^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relæ 60 V/DC 12 A 2 x omskifter 10 stk Piece

Artikel nr.:2225503

Levering man. 19. okt.

1 SætConrad Electronic

Stiktilslutning

250 V DC/AC

12 A

Piece

2 x omskifter

60 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

600,00 kr.^*

Phoenix Contact REL-IR2/LDP-125DC/2X21 Relæ 125 V/DC 12 A 2 x omskifter 10 stk Piece

Artikel nr.:2225505

Levering man. 19. okt.

146 SætConrad Electronic

Stiktilslutning

250 V DC/AC

12 A

Piece

2 x omskifter

125 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

600,00 kr.^*

Phoenix Contact REL-IR4/L- 24AC/4X21AU Relæ 24 V/AC 50 mA 4 x omskifter 10 stk Piece

Artikel nr.:2225522

Levering ons. 27. jan. 2027

Conrad Electronic

Stiktilslutning

30 V/AC

50 mA

Piece

4 x omskifter

24 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

680,00 kr.^*

Phoenix Contact REL-IR4/L-120AC/4X21 Relæ 120 V/AC 6 A 4 x omskifter 10 stk Piece

Artikel nr.:2225524

Levering ons. 27. jan. 2027

Conrad Electronic

Stiktilslutning

250 V DC/AC

6 A

Piece

4 x omskifter

120 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

600,00 kr.^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relæ 12 V/DC 6 A 4 x omskifter 10 stk Piece

Artikel nr.:2225517

Levering man. 19. okt.

1 SætConrad Electronic

Stiktilslutning

250 V DC/AC

6 A

Piece

4 x omskifter

12 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

600,00 kr.^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relæ 12 V/DC 50 mA 4 x omskifter 10 stk Piece

Artikel nr.:2225510

Levering man. 19. okt.

10 SætConrad Electronic

Stiktilslutning

30 V/AC

50 mA

Piece

4 x omskifter

12 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

712,00 kr.^*

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relæ 48 V/DC 50 mA 4 x omskifter 10 stk Piece

Artikel nr.:2225512

Levering tors. 14. jan. 2027

Conrad Electronic

Stiktilslutning

30 V/AC

50 mA

Piece

4 x omskifter

48 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

712,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 2225760 Phoenix Contact REL-PR3-125DC/3X21 Relæ 125 V/DC 16 A 3 x omskifter 50 stk Piece

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2225760 Phoenix Contact REL-PR3-125DC/3X21 Relæ 125 V/DC 16 A 3 x omskifter 50 stk Piece

Beskrivelse

Plug-in relæ med effektkontakter, 3 omskiftere, spolespænding: 125 V DC

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
