Name: Phoenix Contact REL-PR3-120AC/3X21 Relæ 120 V/AC 16 A 3 x omskifter 1 stk Piece
Brand: Phoenix Contact
SKU: 2225536
Availability: InStock

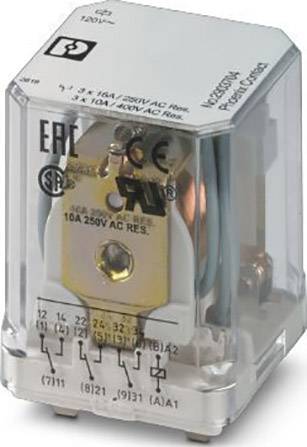

Et gennemsigtigt relæ med tekniske specifikationer på forsiden, egnet til 16A/250V vekselstrøm, viser varemærkelogoer.

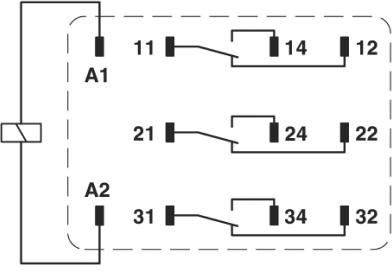

Kredsløbsdiagrammet viser tre identiske kredsløb med to indgange A1 og A2, forbundet med hver to udgange (11-14-12, 21-24-22, 31-34-32).

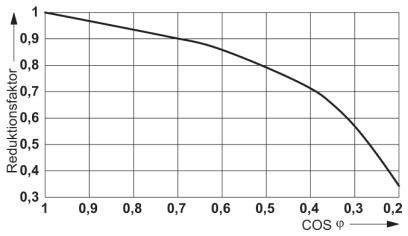

Diagram viser, hvordan reduktionsfaktoren falder fra 1 til 0,3, når COS φ falder fra 1 til 0,2. Akserne er 'Reduktionsfaktor' og 'COS φ'.

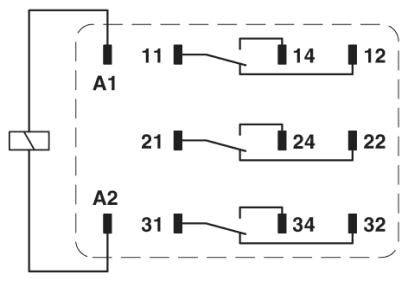

Relædiagram: Tilslutningsklemmer A1, A2 og kontaktarrangementer 11-14, 21-24, 31-34 forbundet med 12, 22, 32.

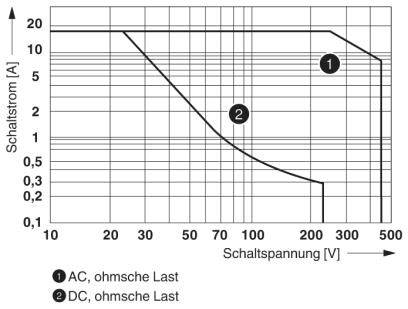

Diagram med koblingstrøm [A] på Y-aksen og koblingsspænding [V] på X-aksen; viser kurver for 'AC, ohmsk belastning' og 'DC, ohmsk belastning'.

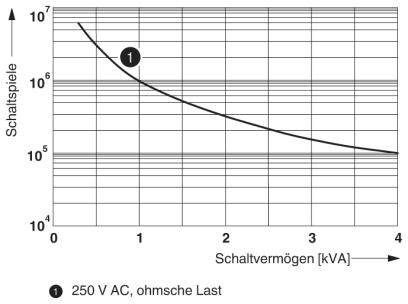

Diagram: Levetidskurve viser koblingsspil mod koblingshyppighed i kVA. Eksempelpunkt markeret: 250 V AC, ohmsk last.

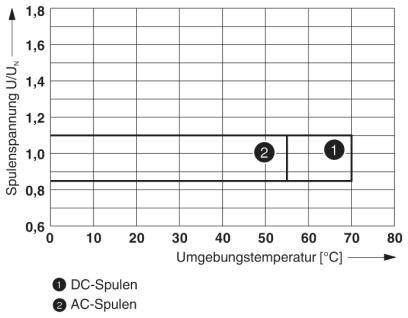

Diagrammet viser spoleimpedans i forhold til omgivelsestemperatur: Linje 1 for jævnstrømsspoler, linje 2 for vekselstrømsspoler. Akser: Spænding (U/UN), Temperatur (°C).

1/7

Lignende billede

Emballage-type

Piece

Produkttype

Relæ

Nominel spænding spole

120 V/AC

Kontakttype

3 x omskifter

Koblingsspænding (max.)

440 V/AC

Datablad (PDF)

Levering man. 19. okt.

68 stk.

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (135,20 kr. / stk.r)

135,20 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Kapslingsklasse: RT i
Typisk indgangsstrøm ved UN: 23 mA
Koblingsspænding min.: 10 V (ved 24 mA)
Koblingsstrøm minimum: 10 mA (ved 24 V)
Maks. indkoblingsstrøm 50 A (20 ms. Sluttekontakt)
Frakoblingsydelse (ohmsk belastning) maks.:
384 W (VED 24 V DC)
108 W (VED 60 V DC)
52 W (VED 110 V DC)
70 W (VED 220 V DC)
MålStødspænding 4 kV
Isolering: Basisisolering
Tilsmudsningsgrad: 3
Overspændingskategori: III

Emballage-type: Piece

Produkttype: Relæ

Type: REL-PR3-120AC/3X21

Nominel spænding spole: 120 V/AC

Kontakttype: 3 x omskifter

Kontaktmateriale: AgNi

Koblingsspænding (max.): 440 V/AC

Brydestrøm (max.): 16 A

Maks. afbryderstyrke: 384 W

Tilslutning: Stiktilslutning

Isolationsspænding: 250 V/AC

Reaktionstid: 5 ms

Mekanisk levetid: 10⁷ koblingscyklusser

Specifikationer: kan monteres

Min. Temperatur: -40 °C

Maks. temperatur: +55 °C

Bredde: 38.6 mm

H: 36.1 mm

D: 45.5 mm

Dim.: (B x H x T) 38.6 x 36.1 x 45.5 mm

Indhold: 1 stk

RoHS-godkendt: Ja

UKCA: Ja

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Tilslutning

Koblingsspænding (max.)

Brydestrøm (max.)

Emballage-type

Kontakttype

Nominel spænding spole

Phoenix Contact REL-IR2/L- 24AC/2X21 Relæ 24 V/AC 12 A 2 x omskifter 10 stk Piece

Artikel nr.:2225507

Levering ons. 27. jan. 2027

Conrad Electronic

Stiktilslutning

250 V DC/AC

12 A

Piece

2 x omskifter

24 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

552,00 kr.^*

Phoenix Contact REL-IR2/L-120AC/2X21 Relæ 120 V/AC 12 A 2 x omskifter 10 stk Piece

Artikel nr.:2225508

Levering man. 19. okt.

110 SætConrad Electronic

Stiktilslutning

250 V DC/AC

12 A

Piece

2 x omskifter

120 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

600,00 kr.^*

Phoenix Contact REL-IR2/L-230AC/2X21 Relæ 230 V/AC 12 A 2 x omskifter 10 stk Piece

Artikel nr.:2225509

Levering man. 19. okt.

50 SætConrad Electronic

Stiktilslutning

250 V DC/AC

12 A

Piece

2 x omskifter

230 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

600,00 kr.^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relæ 60 V/DC 12 A 2 x omskifter 10 stk Piece

Artikel nr.:2225503

Levering man. 19. okt.

1 SætConrad Electronic

Stiktilslutning

250 V DC/AC

12 A

Piece

2 x omskifter

60 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

600,00 kr.^*

Phoenix Contact REL-IR2/LDP-125DC/2X21 Relæ 125 V/DC 12 A 2 x omskifter 10 stk Piece

Artikel nr.:2225505

Levering man. 19. okt.

146 SætConrad Electronic

Stiktilslutning

250 V DC/AC

12 A

Piece

2 x omskifter

125 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

600,00 kr.^*

Phoenix Contact REL-IR4/L- 24AC/4X21AU Relæ 24 V/AC 50 mA 4 x omskifter 10 stk Piece

Artikel nr.:2225522

Levering ons. 27. jan. 2027

Conrad Electronic

Stiktilslutning

30 V/AC

50 mA

Piece

4 x omskifter

24 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

680,00 kr.^*

Phoenix Contact REL-IR4/L-120AC/4X21 Relæ 120 V/AC 6 A 4 x omskifter 10 stk Piece

Artikel nr.:2225524

Levering ons. 27. jan. 2027

Conrad Electronic

Stiktilslutning

250 V DC/AC

6 A

Piece

4 x omskifter

120 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

600,00 kr.^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relæ 12 V/DC 6 A 4 x omskifter 10 stk Piece

Artikel nr.:2225517

Levering man. 19. okt.

1 SætConrad Electronic

Stiktilslutning

250 V DC/AC

6 A

Piece

4 x omskifter

12 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

600,00 kr.^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relæ 12 V/DC 50 mA 4 x omskifter 10 stk Piece

Artikel nr.:2225510

Levering man. 19. okt.

10 SætConrad Electronic

Stiktilslutning

30 V/AC

50 mA

Piece

4 x omskifter

12 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

712,00 kr.^*

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relæ 48 V/DC 50 mA 4 x omskifter 10 stk Piece

Artikel nr.:2225512

Levering tors. 14. jan. 2027

Conrad Electronic

Stiktilslutning

30 V/AC

50 mA

Piece

4 x omskifter

48 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

712,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 2225536 Phoenix Contact REL-PR3-120AC/3X21 Relæ 120 V/AC 16 A 3 x omskifter 1 stk Piece

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2225536 Phoenix Contact REL-PR3-120AC/3X21 Relæ 120 V/AC 16 A 3 x omskifter 1 stk Piece

Beskrivelse

Plug-in relæ med effektkontakter, 3 omskiftere, spolespænding: 120 V AC

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
